В електричних системах високої та середньої напруги безпека досягається не лише за допомогою ізоляції та захисних пристроїв. Значна частина електричної безпеки залежить від механічної координації між різними компонентами, що запобігає операторам від виконання неправильних дій перемикання.
TheПристрій блокування робочого механізму вимикача заземленняє одним із цих важливих компонентів безпеки. Він призначений для керування робочою послідовністю між заземлювальним вимикачем та іншим комутаційним обладнанням, допомагаючи запобігти небезпечним операціям, таким як замикання заземлювального вимикача, коли ланцюг все ще знаходиться під напругою.
Незважаючи на те, що цей пристрій зазвичай приховано всередині розподільного пристрою, він відіграє вирішальну роль у забезпеченні надійної роботи та захисту як обладнання, так і персоналу.

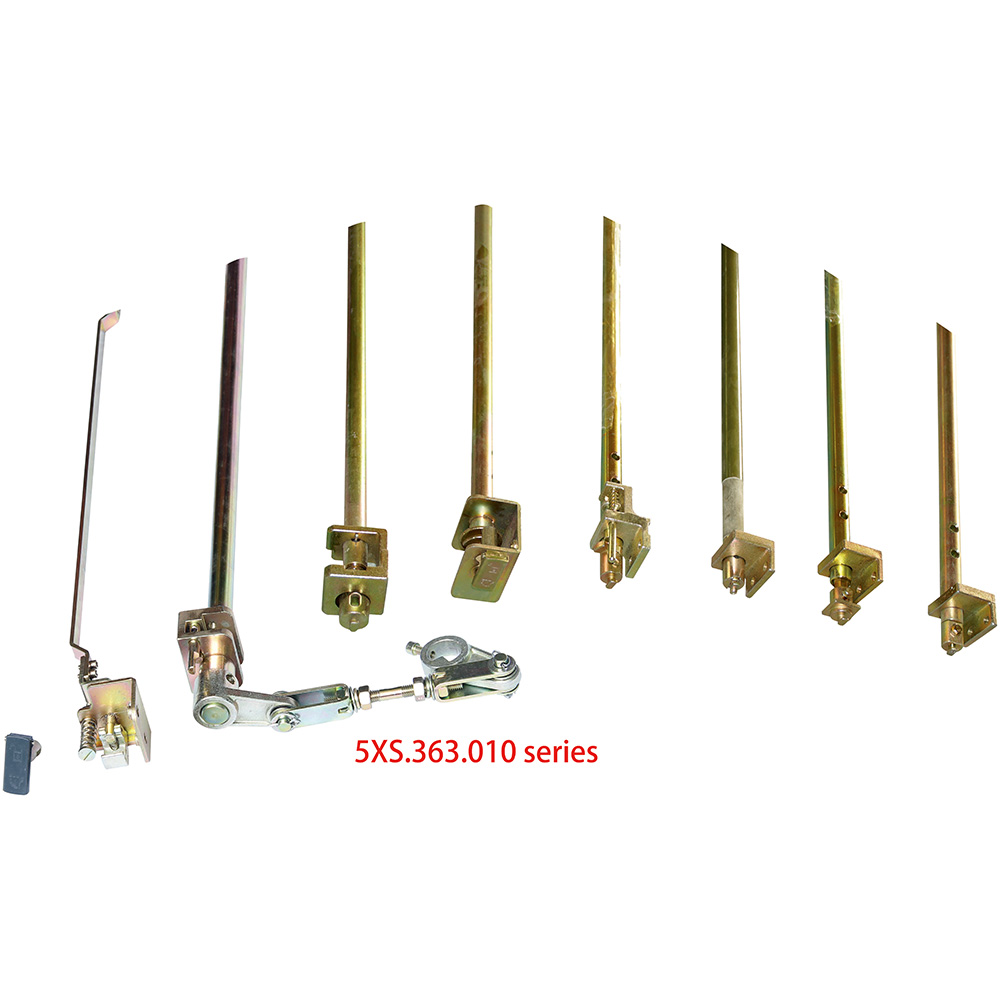

A Пристрій блокування робочого механізму вимикача заземленняце механічний або електромеханічний механізм безпеки, встановлений у системах розподільних пристроїв для координації роботи:
Заземлювачі
Автоматичні вимикачі
Перемикачі навантаження
Відключити вимикачі
Двері шафи та панелі доступу
Його головна мета полягає в тому, щоб забезпечити виконання операцій перемикання в попередньо визначеній послідовності безпеки.
Наприклад:
Вимикач заземлення слід замикати лише після відключення основного ланцюга.
У разі наявності небезпечної напруги дверцята шафи повинні залишатися замкненими.
Автоматичний вимикач не повинен бути замкнутий, коли вимикач заземлення знаходиться в небезпечному положенні.
Створюючи фізичні обмеження між робочими механізмами, пристрій блокування зменшує ймовірність людських помилок у роботі.
Електричне обладнання може залишатися небезпечним навіть після вимкнення джерела живлення. Залишкова напруга, неправильна послідовність перемикань або несподівана подача напруги можуть створити серйозну небезпеку.
Надійна система блокування допомагає вирішити декілька типових проблем.
1. Запобігає неправильним операціям перемикання
У складних електричних системах операторам може знадобитися виконати кілька етапів перемикання.
Без блокувального захисту неправильні дії можуть включати:
Замикання заземлювача під напругою
Експлуатація рубильника в небезпечних умовах
Відкриття дверей доступу до завершення заземлення
Пристрій блокування діє як механічний «охоронець правил», дозволяючи лише безпечні послідовності операцій.
2. Захищає електричне обладнання
Неправильне перемикання не тільки небезпечно для людей, але й може пошкодити обладнання.
Серед можливих наслідків:
Короткі замикання
Дугові розломи
Пошкодження контакту
Порушення ізоляції
Правильно сконструйований механізм блокування допомагає продовжити термін служби обладнання за рахунок зменшення ненормальних операцій.
Принцип роботи залежить від конструкції розподільного пристрою, але більшість систем використовують комбінацію механічного позиціонування та блокування.
Механічне блокування
Механічне блокування широко використовується через свою надійність.
Типові компоненти включають:
Стопорні пластини
Вали
Важелі
Кулачкові механізми
Індикатори позиції
Граничні блоки
Коли один компонент переміщується в певне положення, інший компонент фізично обмежується в роботі.
Наприклад:
Розмикається автоматичний вимикач.
Роз’єднувач досягає положення ізоляції.
Функція заземлювача стає доступною.
Заземлювач замикається.
Доступ для обслуговування дозволено.
Електричне блокування
Деякі системи також використовують електричні сигнали та датчики.
Компоненти можуть включати:
Допоміжні контакти
Позиційні перемикачі
Реле керування
Модулі моніторингу
Система керування перевіряє стан обладнання перед тим, як дозволити роботу.
За допомогою сучасних технологій автоматизації багато людей вважають, що електронні системи керування можуть повністю замінити механічний захист.
Однак механічне блокування залишається важливим, оскільки воно не залежить від:
Програмна логіка
Мережі зв'язку
Контроль доступності живлення
Навіть під час збоїв в електроживленні механічна замикаюча конструкція може продовжувати забезпечувати фізичний захист.
У багатьох електричних додатках, що мають важливе значення для безпеки, поєднання механічного та електричного блокування забезпечує додатковий захист.
Розподільні пристрої середньої напруги
Зазвичай використовується в:
Розподільчі мережі
Промислові енергетичні системи
Підстанції
Заводські електроприміщення
Кільцеві головні блоки (RMU)
У компактному розподільному обладнанні пристрої блокування допомагають координувати:
Робота перемикача навантаження
Робота заземлювача
Доступ до кабельного відсіку
Розподільні пристрої в металевому корпусі
Для систем з металевим і металевим корпусом блокування забезпечує безпечну роботу між різними відсіками.
Надійний пристрій блокування робочого механізму вимикача заземлення повинен враховувати кілька факторів.
Механічна міцність
Механізм повинен витримувати багаторазові операції без деформацій і поломок.
До важливих факторів належать:
Вибір матеріалу
Міцність валу
Точність блокування
Зносостійкість
Точність роботи
Пристрій повинен правильно визначити положення перемикача.
Погана точність позиціонування може спричинити:
Неповне блокування
Помилковий дозвіл на операцію
Механічне втручання
Термін служби
Розподільний пристрій може працювати багато років, тому блокувальні компоненти потребують високої довговічності.
Міркування дизайну включають:
Стійкість до корозії
Вимоги до мастила
Робоча частота
Екологічні умови
Для різних компонентів можуть використовуватися різні матеріали залежно від їх функції.
|
компонент |
Загальні матеріали |
|
Стопорні пластини |
Нержавіюча сталь, оцинкована сталь |
|
Вали |
Загартована сталь |
|
Пружини |
Ресорна сталь |
|
Частини корпусу |
Сталеві сплави або конструкційні пластмаси |
На вибір матеріалу впливає:
Механічна міцність
Стійкість до корозії
Довгострокова надійність
Незважаючи на те, що системи блокування розраховані на тривалий термін служби, все одно необхідна регулярна перевірка.
Рекомендовані перевірки включають:
Перевірте механічний рух
Переконайтеся, що:
Вали рухаються плавно
Замки фіксуються правильно
Жодна частина не застрягла
Огляньте зношувані деталі
Зверніть увагу на:
Пружини
Шпильки
Рухомі суглоби
Тримайте компоненти в чистоті
Пил і забруднення можуть впливати на механічний рух, особливо на відкритому повітрі або в промислових умовах.
Пристрій блокування робочого механізму вимикача заземлення може не бути видимою частиною електричного обладнання, але він є важливим компонентом безпеки в сучасних системах розподільних пристроїв.
Контролюючи зв’язок між заземлювальними вимикачами, автоматичними вимикачами та механізмами доступу, це допомагає запобігти небезпечним операціям, захистити електричні активи та підвищити безпеку обслуговування.
