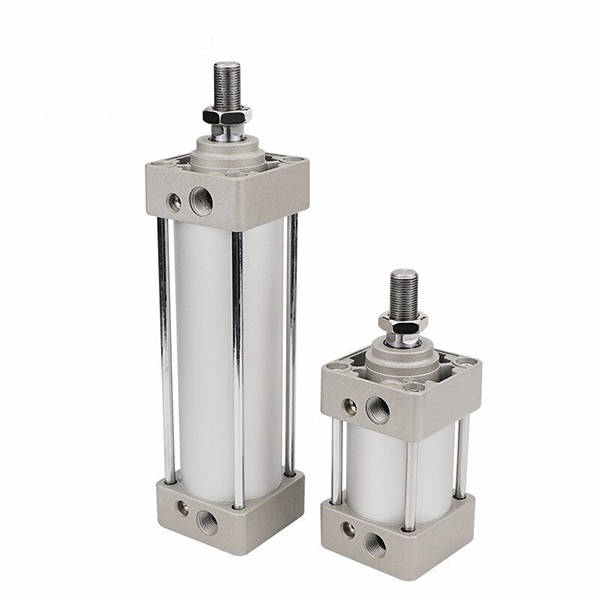

Стандартний циліндр полегшеної рульової тяги SOLH MBB — це оновлена ​​полегшена модель, на 10% легша за традиційну серію MB і повністю відповідає стандартам ISO15552 для прямої заміни імпортованих циліндрів рульової тяги. Завдяки подвійній регульованій повітряній подушці та квадратним торцевим ковпачкам, він забезпечує високу жорсткість, низький рівень шуму та стабільну безмасляну роботу, підходить для умов середнього навантаження та високої частоти. Він охоплює кілька варіантів і різноманітних варіантів монтажу, які широко використовуються в транспортному обладнанні та загальних машинах автоматизації. Завдяки зрілому масовому виробництву та достатньому запасу він підтримує стабільні партійні поставки та експорт по всьому світу.

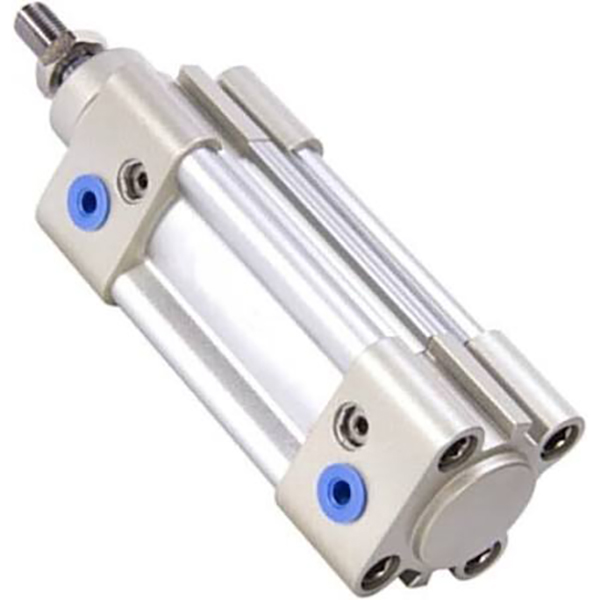

Профільний циліндр SOLH SAI без тяги відповідає стандарту ISO15552, розміри взаємозамінні з серіями FESTO DNC і SE. Завдяки M-подібній інтегрованій алюмінієвій стовбурі, він оснащений двосторонньою регульованою повітряною подушкою, еластичною накладкою PPV і двосторонніми сенсорними канавками. Повні варіанти включають одноштоковий, подвійний стрижень, циліндр з регульованим ходом, що замикається та циліндр із вбудованим клапаном SAIF. Він підтримує безмасляну роботу з низьким пусковим тиском. Розміри отворів φ32~200 мм, індивідуальний хід до 2000 мм і різні варіанти кріплення ISO. Широко використовується в пакувальних машинах, конвеєрах і автоматизації верстатів. Стабільне масове виробництво та достатній запас роблять його економічно ефективним загальним лінійним приводом для експортного обладнання автоматизації.

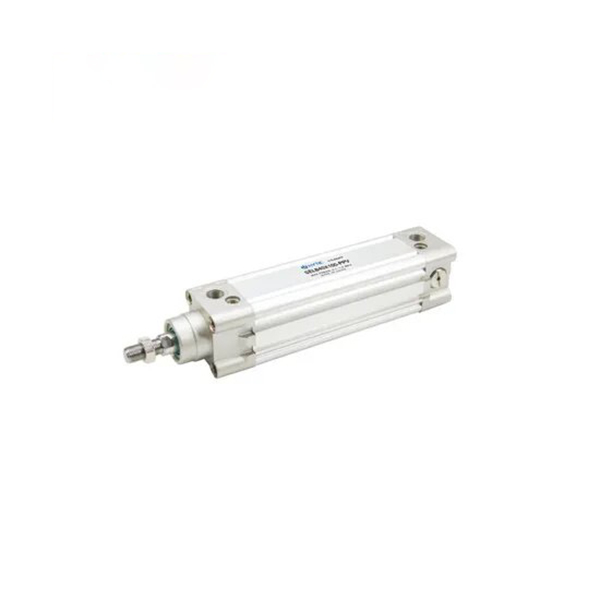

Квадратний стандартний циліндр без рульової тяги SOLH SE відповідає стандартам ISO15552 і VDMA24562, безпосередньо взаємозамінний із серіями FESTO DNC і SMC CP96S. Вбудований квадратний алюмінієвий ствол забезпечує високу жорсткість, оснащений подвійною регульованою повітряною подушкою та 3-сторонніми сенсорними канавками для гнучкого встановлення. Варіанти включають одинарний стрижень, подвійний стрижень, регульований хід і блокований тип BSE, придатний для середнього та високочастотного навантаження з довгим ходом. Жорстко анодований ствол підтримує безмасляну роботу з кількома варіантами монтажу, широко застосованими для верстатів, пакувальної та конвеєрної автоматизації. Індивідуальне довготривале обслуговування, достатній запас і стабільні масові поставки для глобальних виробників систем автоматизації.

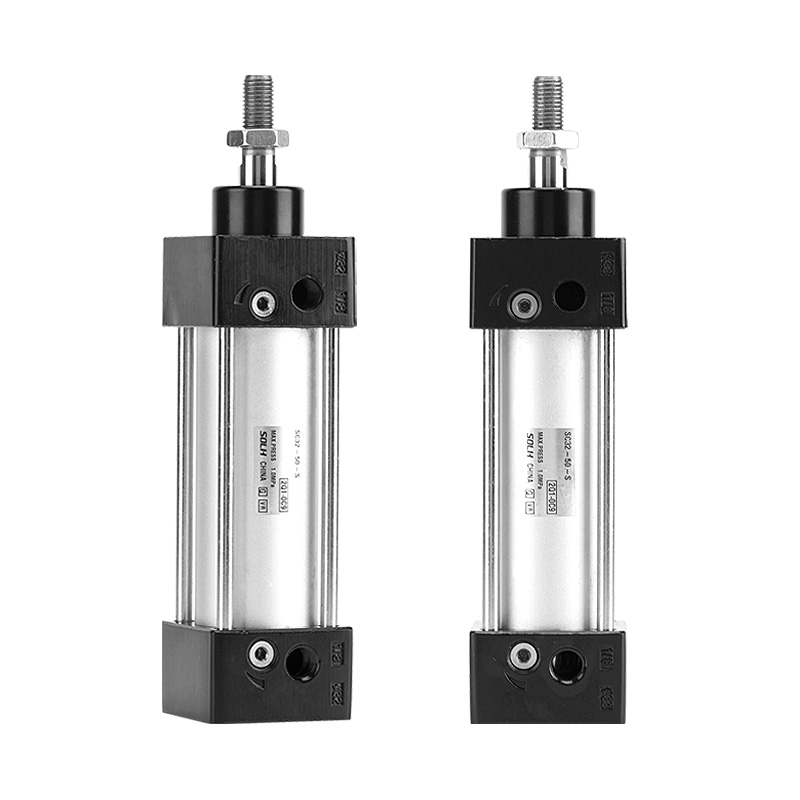

Економічний стандартний циліндр стяжної тяги SOLH SC використовує чотири стяжні тяги для кріплення кінцевих заглушок з високою жорсткістю та ударостійкістю, широко застосовуваний як загальний пневматичний привод. Діапазон розмірів отвору φ32~250 мм, оснащений подвійною регульованою повітряною подушкою для зменшення удару та шуму. Варіанти включають одинарний шток, подвійний шток SCD, регульований хід SCJ та циліндр із замком SCL. Вбудоване магнітне кільце, необов’язкове для магнітних перемикачів CMSG/DMSG, підтримує безмасляну роботу. Коротший корпус, ніж профільні циліндри ISO з рівним отвором і конкурентоспроможною ціною. Доступні різні типи монтажу для штовхання, транспортування та позиціонування на конвеєрі, пакувальних і складальних лініях. Достатній запас підтримує оптові експортні замовлення.

Профільні пневматичні циліндри SOLH DNC без тяги суворо відповідають міжнародним стандартам ISO 15552 і VDMA 24562, ідеально взаємозамінні з основними циліндрами європейського стандарту для безперебійної модернізації обладнання та експортних проектів за кордон. Інтегрований квадратний алюмінієвий профіль високої жорсткості видаляє оголені стяжки для більшої структурної стабільності та акуратного розташування в поєднанні з вбудованими двосторонніми пазами датчика для зручного встановлення магнітного перемикача. Стандартні подвійні регульовані повітряні подушки PPV ефективно пом’якшують інерційне зіткнення під час високошвидкісного зворотно-поступального руху; Композитне ущільнення преміум-класу з низьким коефіцієнтом тертя підтримує безмасляну роботу з загальним робочим ходом, що досягає 4000 км, і точністю повторного позиціонування в межах ±0,05 мм. Додаткові конфігурації охоплюють антиротаційний квадратний стрижень, подвійний стрижень, блоки позиційного блокування та кінцеві механічні замки. Наше стабільне масове виробництво гарантує достатній сповільнений запас, широко застосований в автомобільній автоматизації, точних електроніках, пакувальних машинах і європейських стандартних автоматизованих виробничих лініях, які вимагають тривалого циклу стабільної роботи.

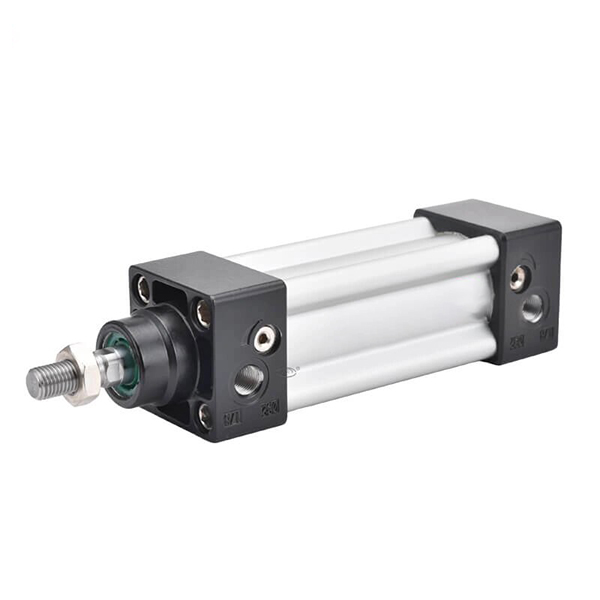

Пневматичні циліндри серії SOLH SI без стрижнів суворо відповідають міжнародним стандартам ISO 15552 (раніше ISO 6431) і VDMA 24562, ідеально взаємозамінні з циліндрами Festo DNC, SE і DSBA як економічно ефективна альтернатива середнього рівня. Корпус циліндра, виготовлений із інтегрованого зіркоподібного квадратного профілю з алюмінієвого сплаву без відкритих стяжних стрижнів, забезпечує чудову структурну жорсткість, видатну ефективність проти скручування та прогинання, а також охайний, стійкий до корозії зовнішній вигляд, ідеальний для акуратного розміщення пліч-о-пліч на автоматизованих лініях. Вбудовані спеціальні пази для датчиків з обох сторін підтримують пряме встановлення магнітних перемикачів AirTAC CMSE, DMSE та CS1 без додаткових монтажних кронштейнів. Оснащений стандартними двосторонніми пневматичними подушками з ручним регулюванням у поєднанні з еластичними бамперами PPV, він ефективно пом’якшує інерційний удар і пригнічує шум під час високошвидкісного зворотно-поступального руху. Подвійна компенсаційна система Y-типу преміум-класу забезпечує наднизький стартовий тиск 0,1 МПа та стабільну тривалу роботу без масла. Поршневий шток із твердої хромованої сталі 45# має чудову стійкість до зносу та корозії. Повна лінійка індивідуальних варіантів охоплює подвійний синхронний шток SID, модель SIJ з регульованим ходом, версію SIL із блокуванням позиції, інтегрований привід із клапаном і циліндром SIF і квадратний поршневий шток проти кручення SIQ для задоволення різноманітних промислових вимог. Вся серія попередньо оснащена вбудованим магнітним кільцем за замовчуванням для зворотного зв’язку щодо положення поршня в режимі реального часу та контролю з’єднання ПЛК. Широко впроваджена в експортне обладнання європейського стандарту, автоматизоване складання, пакування, обробку матеріалів і допоміжний привід верстатів, він поєднує надійну продуктивність і конкурентоспроможну ціну для заміни звичайних циліндрів SC та дорогих імпортних циліндрів DNC.

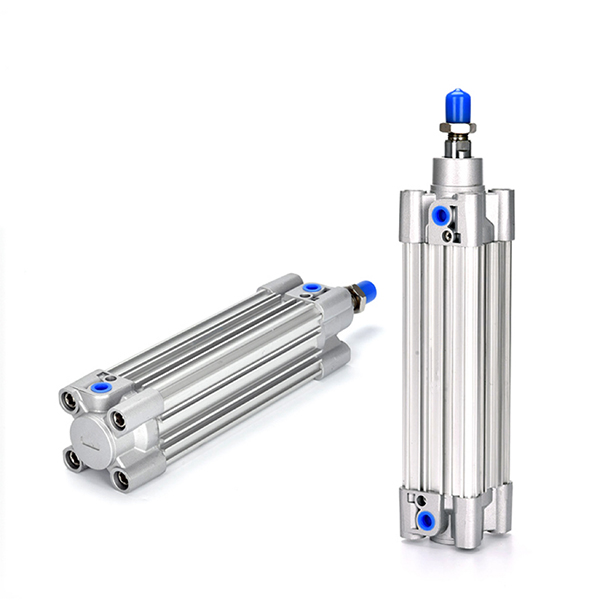

Профільний циліндр рульової тяги SOLH CP96S відповідає стандартам ISO15552 і VDMA24562, повністю взаємозамінний з оригінальною серією CP96S. Розроблений із подвійною буферною системою, що поєднує регульовану повітряну подушку та гумову прокладку, він забезпечує низький рівень шуму та м’який удар під час високошвидкісного та високочастотного зворотно-поступального руху зі швидкістю 50~1000 мм/с. Вбудований алюмінієвий циліндр рульової тяги на 15% легший за звичайні циліндри рульової тяги, має високу жорсткість і відмінну стійкість до зміщених навантажень. Варіанти включають стандартний тип з одним стрижнем і модель CP96SD з подвійним стрижнем проти кручення. Вбудоване магнітне кільце (опція) для датчиків M9B/A93; доступні високотемпературні версії штока поршня з нержавіючої сталі. Діаметр отвору φ32~125 мм, індивідуальний хід до 2000 мм. Широко використовується на верстатах і системі автоматизації пакування важких умов для глобальної заміни обладнання.

Лінійний направляючий циліндр SOLH HLH з ультратонкими бічними L-рейками використовує інтегровану односторонню рециркуляційну кулькову напрямну з тонким низькопрофільним корпусом, щоб заощадити простір для установки, пневматичний затвор подвійної дії, призначений для точного позиціонування невеликого навантаження. Розміри отворів варіюються від 6, 10, 16 до 20 мм зі стандартним ходом 5–60 мм, робочим тиском 0,15~0,7 МПа та робочою температурою від -20 ℃ до 70 ℃. Корпус циліндра має 4-сторонні монтажні отвори та 3-бічні повітряні отвори для гнучкого розташування трубопроводів. Каретка оснащена різьбовими отворами для кріплення та отворами для позиціонування на верхній і передній поверхнях. Вбудоване магнітне кільце входить у стандартну комплектацію з подвійними бічними пазами для кріплення магнітних герконів. Плаваюче з'єднання між поршневим штоком і кареткою усуває бічні бокові навантаження та забезпечує відмінну прямолінійність і точність проти обертання. Порівняно з подвійною рейкою серії HLQ, HLH має більш тонкий контур для замкнутого вузького простору, широко застосовуваний у 3C і напівпровідникових міні-контрольних пристосуваннях, легких натискних затискних блоках і зворотно-поступальних механізмах позиціонування всередині компактних машин автоматизації.

Двохвальні циліндри ковзання SOLH HLQ / HLQL використовують рециркуляційні кулькові лінійні напрямні, включаючи компактну стандартну версію HLQ із циліндром, встановленим збоку, і наджорстку симетричну модель HLQL. Розміри отворів коливаються від 6 до 25 мм з ходом 10-150 мм. Конструкція подвійного паралельного поршневого штока забезпечує потужну тягу та відмінні характеристики проти скручування та обертання. Вбудований плаваючий шарнір між поршнем і кареткою компенсує ексцентричні бічні навантаження. Основа має різьбові отвори для кріплення в трьох напрямках, тоді як каретка має кріпильні отвори для різних поверхонь і штифти позиціонування; бічні слоти для магнітних герконів і вбудований магніт є стандартними. Доступні кілька варіантів буфера: подвійний/одинарний регульований повітряний буфер, гідравлічний амортизатор і зовнішні стоп-блоки для плавного зворотно-поступального руху та високої точності позиціонування. HLQ підходить для середніх і малих навантажень з обмеженим простором, тоді як симетричний HLQL справляється з великими навантаженнями та сильним ексцентричним зміщенням. Широко використовується для автоматичного перенесення, точного затискання та лінійного позиціонування в 3C, складання напівпровідників і тестового обладнання.
