Серія Fitting

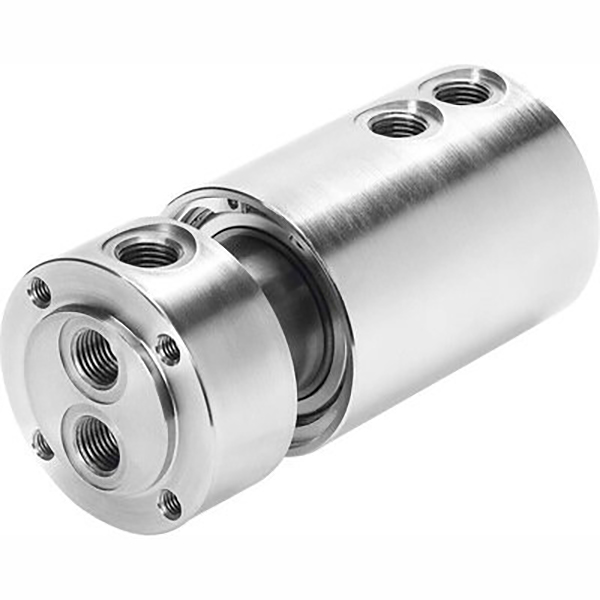

Пневматичне поворотне з’єднання серії SOLIH GF, повітряне ротаційне з’єднання, що обертається на 360°, для автоматизації. Версії з одним і кількома проходами, вакуум/позитивне подвійне використання 0,095-1,0 МПа, макс. 300 об/хв, прецизійне ущільнення підшипника з низьким крутним моментом, корпус із алюмінієвого сплаву. Порти M5-G1/2, сумісні з фітингами одним дотиком. Ідеально підходить для поворотних столів, індексних пластин, з’єднань роботів, обертових пристосувань і багатоконтурного поворотного пневматичного керування.

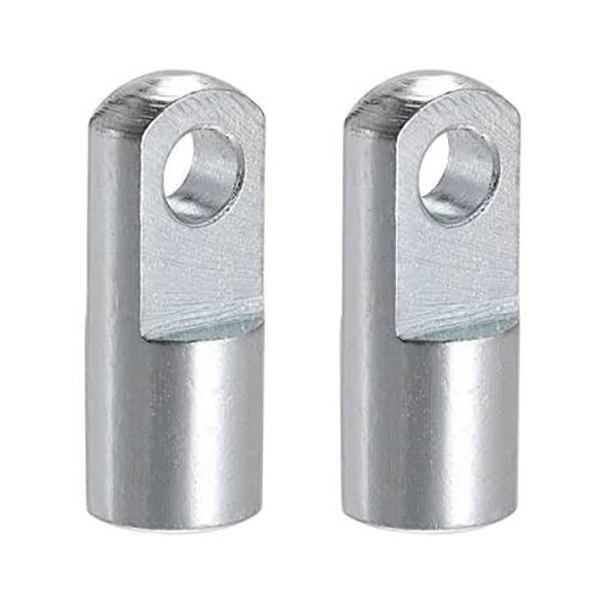

Тип SOLH I з одинарною скобою для штока пневматичного циліндра, недорогий шарнірний з’єднувач U-подібної скоби з поворотом ±5°. Конструкція з вуглецевої сталі/нержавіючої сталі, внутрішня різьба M10×1,25 M36×2,0, що відповідає циліндрам діаметром 32-200 мм, отвір під штифт φ10-36 мм. Сумісність із AirTAC/SMC/іменуванням всередині країни (F M10×1,25I, I 32, CA2 40 I). Ідеально підходить для тягових вантажів, лінійних напрямних і перекидних механізмів.

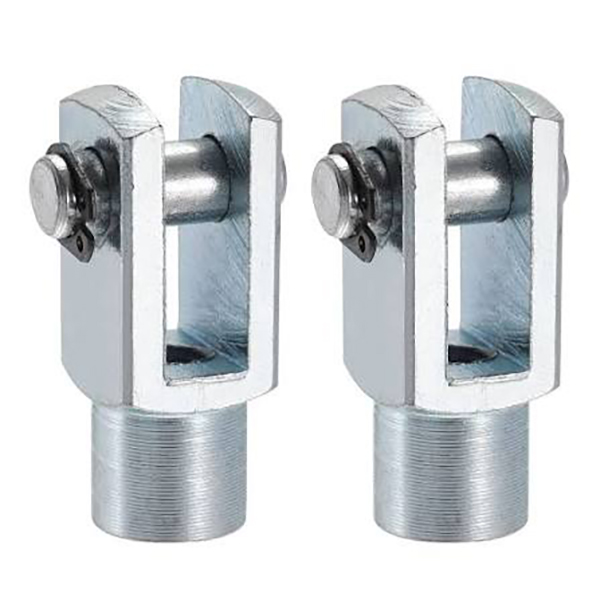

Подвійне вушко типу SOLH Y для наконечника штока пневматичного циліндра, стандартний вилковий з’єднувач, взаємозамінний з деталями SMC/AirTAC. Внутрішня різьба M10×1,25-M27×2, що відповідає отворам 32-125 мм, отвір під штифт φ10-27 мм, поворот однієї площини ±5°. Вуглецева сталь, оцинкована або нержавіюча сталь. Ідеально підходить для навантажувальних вушок з одним вухом, що витримують високе навантаження в штовхаючих і шарнірних механізмах.

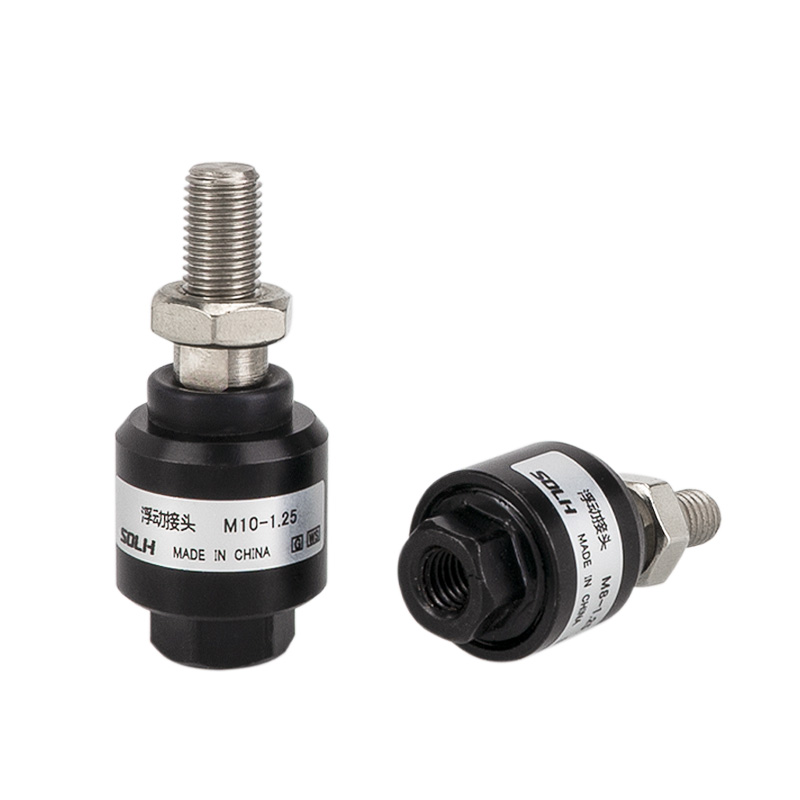

Плаваюче з'єднання типу SOLH F для кінця штока пневматичного циліндра, компенсаційний з'єднувач з гнучкою кульковою головкою. Поглинає аксіальне/радіальне зміщення (осьове ±1,5 мм, кутове ±2°~±5°), усуває бічні зусилля та захищає ущільнення циліндра. Різьба M6×1.0-M20×1.5, що відповідає отворам 16-100 мм, анодований алюміній або нержавіюча сталь 304. Взаємозамінні з серією AirTAC F, SMC JAF/JAHF. Ідеально підходить для пресування, складальних ліній і транспортування з довгим ходом.

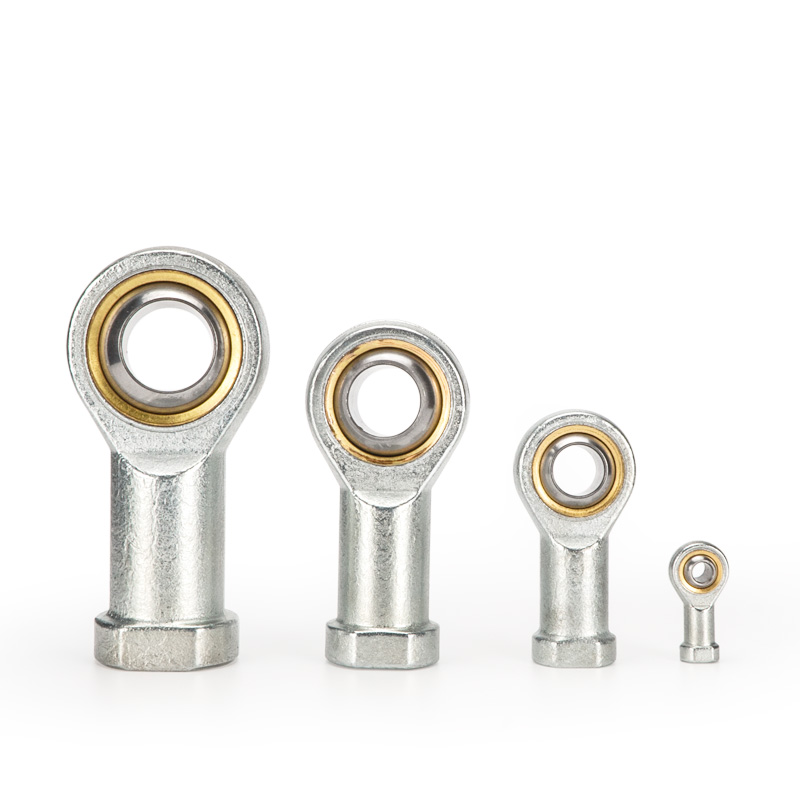

Підшипник штока типу SOLH U для штока пневматичного циліндра, універсальне шарнірне з’єднання на 360° з поворотом ±13°~±15°. Компенсує коаксіальне відхилення до 2 мм, усуває поперечну силу та захищає ущільнення циліндра. Різьба M6 × 1,0-M27 × 2, що відповідає отворам 16-125 мм, підшипникова сталь / самозмащувальна мідь / варіанти з нержавіючої сталі 304. AirTAC F-U і SMC PHS взаємозамінні. Ідеально підходить для високошвидкісних, ексцентричних і багатокутових вантажних механізмів.

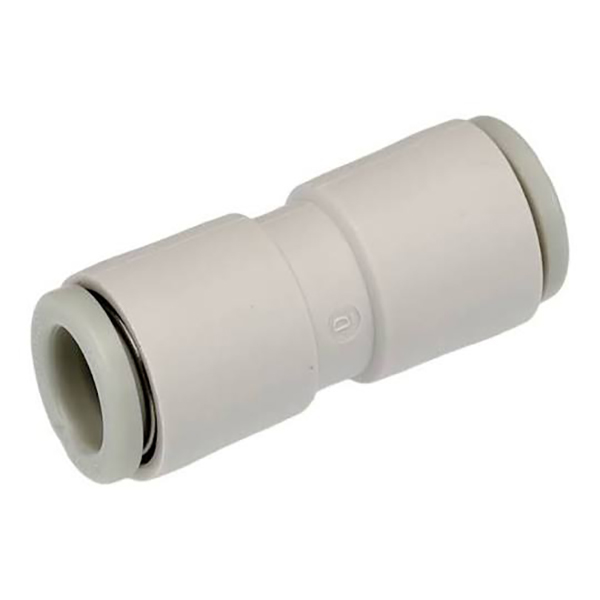

SOLH KQ2H одним дотиком прямого вставлення, пряма заміна для SMC KQ2H. Корпус POM, нікельована латунна різьба, ущільнення NBR. Працює для стисненого повітря до 1,0 МПа та вакууму до -95 кПа. Охоплює труби Φ2-Φ16 PU/PA, метричну конічну різьбу M & R, конфігурації рівного діаметру та зменшення. Ідеально підходить для вакуумних генераторів, мікроциліндрів і замкнутих пневматичних трубопроводів автоматизації.

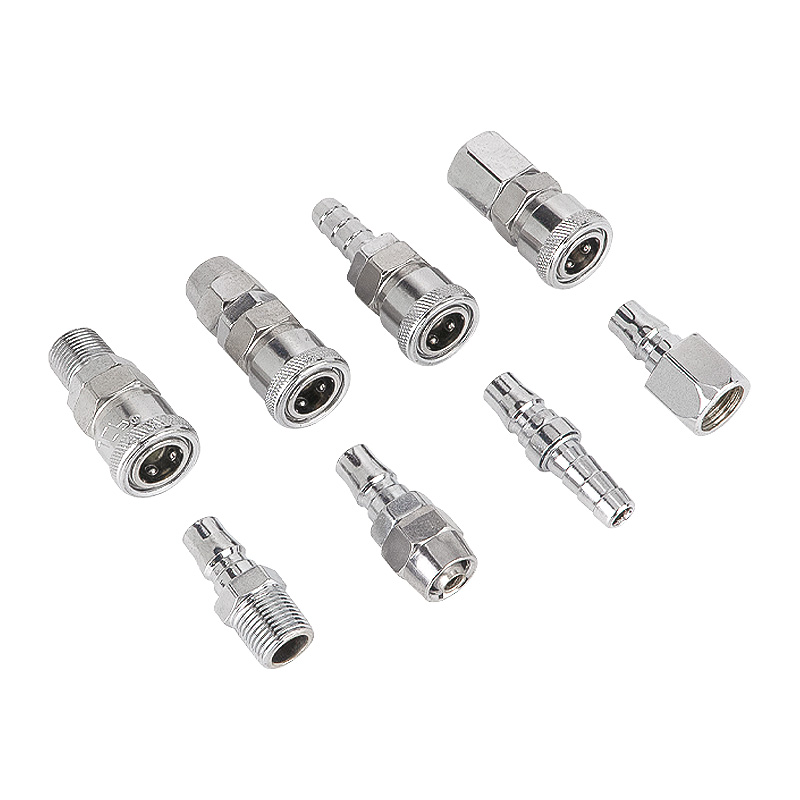

Пневматичний швидкоз’єднувальний пристрій типу SOLH, що самозамикається, зі сталевою кулькою для роботи однією рукою. Ущільнення NBR, робочий тиск 0-1,0 МПа. Варіанти з нікельованої сталі/пластику. PP10~PP40, серія PF/PH/SP/SM для Φ4×6~Φ8×12 поліуретанової трубки та різьби G1/4, G3/8, G1/2. Крос-бренд взаємозамінний з SMC і AirTAC. Широко використовується для повітряних компресорів, пневматичних інструментів і пневматичних ліній вакуумного генератора.
