Definition and Functions

A Load Break Switch (LBS) is a key device in power systems designed to safely interrupt load currents, widely used in medium and low-voltage distribution scenarios. Its core function is to cut off load currents during circuit maintenance or faults, ensuring the safety of equipment and personnel. Unlike isolation switches, LBS can operate under load but cannot interrupt short-circuit currents; it must be used in conjunction with fuses for overcurrent protection.

Working Principle and Structure

Arc Extinguishing

Mechanism:Pneumatic arc extinguishing: High-velocity gas flow (e.g., dry air) generated by piston compression extinguishes the arc. The design of arc contacts reduces wear on main contacts, extending maintenance intervals.

SF₆ technology: Traditionally, sulfur hexafluoride (SF₆) was used as the arc-extinguishing medium. However, due to its high greenhouse effect, environmentally friendly products now use dry air as a substitute, with a leakage rate ≤ 0.01%, aligning with global carbon reduction trends.

Structural Composition:

It mainly includes moving/stationary contacts, arc contacts, a piston (for pneumatic types), an operating mechanism (manual/electric), and an arc-extinguishing chamber. Some models integrate an earthing switch and support remote control.

Types and Classifications

By arc-extinguishing medium:

Pneumatic (dry air): Environmentally friendly, used in systems of 12kV and below (e.g., ABB's Safe Air series).

SF₆-based: Traditional technology, still used in some high-voltage scenarios.

Vacuum-based: Suitable for frequent operation.

By installation type:

Outdoor type: High protection rating, adapted to harsh environments.

Indoor type: Used in substations or distribution cabinets.

By operation method:

Manual: Suitable for small-scale systems.

Electric/pneumatic: Support remote control, used in smart grids.

View as

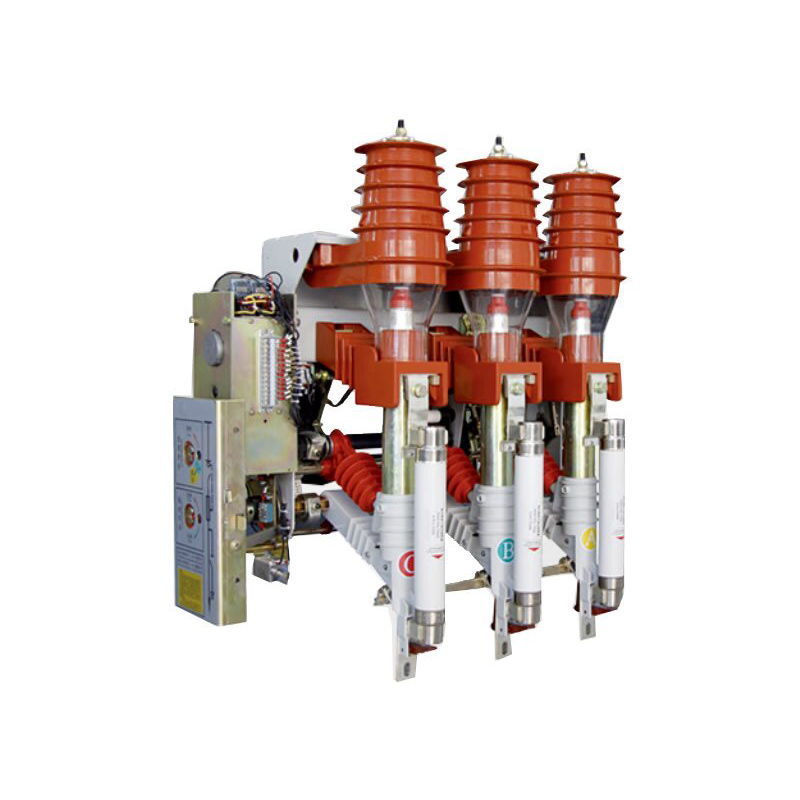

Fk (R) N12-12D Вимикач навантаження для внутрішнього використання Роз'єднувальний вимикач ізолятора навантаження

FKN12-12D/630-20 внутрішній високовольтний вимикач навантаження змінного струму є трифазним розподільним пристроєм високої напруги з номінальною напругою 12 кВ і номінальною частотою 50 Гц. Він використовується для перемикання струму навантаження, струму замкнутого циклу, трансформатора холостого ходу та зарядного струму кабелю, вимикання комбінованого струму короткого замикання. Вимикач навантаження, обладнаний заземлюючим вимикачем, може витримувати струм короткого замикання і в основному використовується на підстанціях розподілу електроенергії та промисловому електрообладнанні, де трифазна замкнута система або нижня система електроживлення для керування та захисту.

Дивитись більше >> Надіслати запит >>

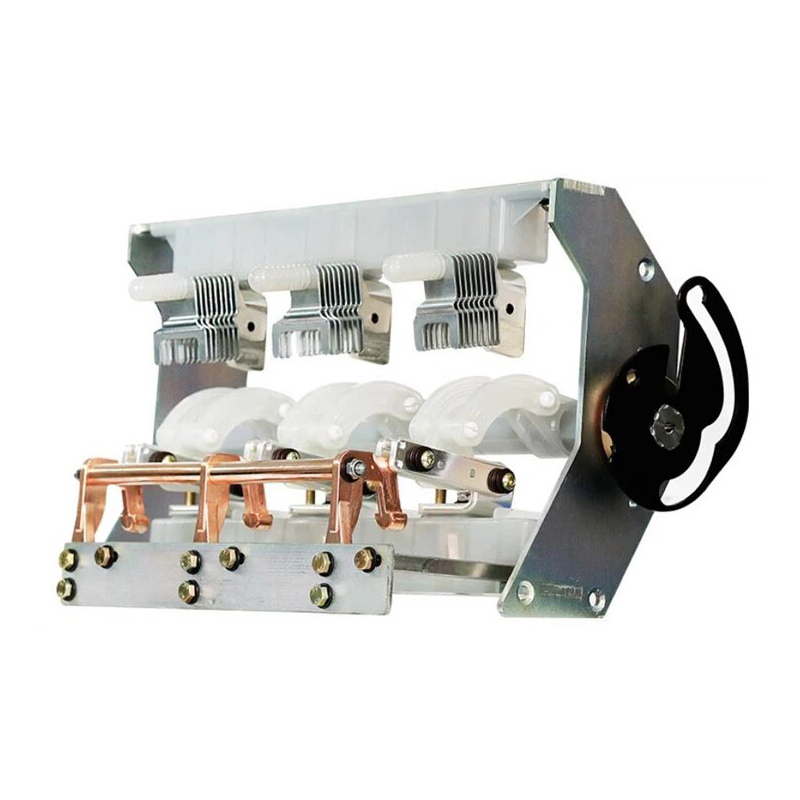

Трипозиційний вимикач навантаження 12 кВ з рухомим придатним для розподільних пристроїв з ізоляцією SF6

Ми прагнемо розробити вимикач навантаження, автоматичне повторне вимикання високої напруги на вулиці, вакуумний вимикач внутрішньої напруги, які ближче відповідають потребам споживачів і забезпечують споживачів кращими продуктами. Ми завжди сприймаємо винагороду суспільства як благословення і сприймаємо процвітання та відродження батьківщини як нашу власну відповідальність. Гарантією розвитку нашої компанії є репутація підприємства та якість персоналу перед розвитком підприємства. Ми наполягаємо на тому, що наука і техніка є першою продуктивною силою. Завдяки нашим технічним навикам, ефективному управлінню та високоякісним продуктам ми завоювали похвалу наших клієнтів за наші економічно ефективні товари. Серія LYL-12, підходить для трифазного змінного струму 50 Гц, з номінальною напругою 12 кВ, Він відрізняється міцною конструкцією, чудовою ефективністю гасіння дуги та надійною роботою в суворих умовах мережі. Перемикач навантаження LYL-12T відповідає відповідним вимогам GB3804-2004 «3,6 кВ ~ 40,5 кВ вимикач навантаження змінного струму високої напруги» та GB16926-1997 «Прилад комбінованого перемикача навантаження змінного струму високої напруги та запобіжника». Головне коло: 630A-20kA (4s), 25kA (3s); Механічний термін служби: 5000 разів; Контур заземлення: 20 кА (2 с); Механічний ресурс: 2000 разів.

Дивитись більше >> Надіслати запит >>

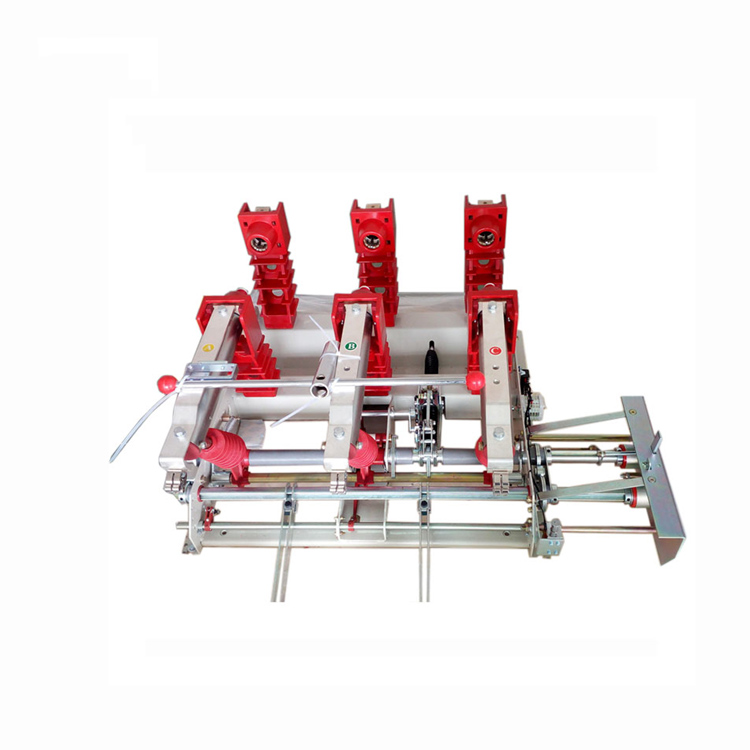

Комбінований вимикач повітряного навантаження та запобіжник високої напруги в приміщенні 24 кВ

Ми прагнемо розробити вимикач навантаження, автоматичне повторне вимикання високої напруги на вулиці, вакуумний вимикач внутрішньої напруги, які ближче відповідають потребам споживачів і забезпечують споживачів кращими продуктами. Ми завжди сприймаємо винагороду суспільства як благословення і сприймаємо процвітання та відродження батьківщини як нашу власну відповідальність. Гарантією розвитку нашої компанії є репутація підприємства та якість персоналу перед розвитком підприємства. Ми наполягаємо на тому, що наука і техніка є першою продуктивною силою. Завдяки нашим технічним навикам, ефективному управлінню та високоякісним продуктам ми завоювали похвалу наших клієнтів за наші економічно ефективні товари. FKRN-24D, коли вимикач навантаження оснащується запобіжником з обмеженням струму високої напруги (з ударником), він починає використовуватися вимикач навантаження та комбінація запобіжників, діючи як пристрій захисту та керування для трансформаторів, кабелю та повітряної проводки. Коли фазний або багатофазний запобіжник заплавляється, вимикач навантаження автоматичний гальмо трифазний. Ці серійні вимикачі навантаження особливо застосовуються в сільських, міських кінцевих підстанціях і збірних підстанціях, а також у кільцевій мережі живлення.

Дивитись більше >> Надіслати запит >>

FN7-12 Серія 12 кВ Вимикач високої напруги для внутрішнього вимикача навантаження та комбінація запобіжників

Вимикач навантаження серії FN7, як правило, поставляється з пружинним механізмом для вмикання та вимикання живлення, однак також доступний варіант із вакуумним вимикачем. Звичайно, варіант з вакуумним вимикачем коштує дорожче. Вибір між цими двома напрямками повністю залежить від клієнта. Вимикач навантаження з вакуумним вимикачем є більш надійним варіантом. Вимикач навантаження FN7 36 кВ із комбінацією запобіжників високої напруги змінного струму 。 Вимикач навантаження високої напруги змінного струму типу FN7-12DR підходить для трифазної системи живлення змінного струму змінного струму з номінальною напругою 50 Гц, номінальною напругою 12 кВ, як розрив будь-якого струму навантаження та струму короткого замикання, розрив може бути комбінацією електричного струму короткого замикання, може використовуватися як захист. Richge є провідним виробником, що спеціалізується на компонентах електричних розподільних пристроїв, зосередженим на забезпеченні високоякісних нижніх петель розподільних пристроїв. Наші продукти виготовляються з використанням матеріалів преміум-класу та передових виробничих процесів, що забезпечує виняткову довговічність і надійність у різних промислових середовищах. Завдяки багаторічному досвіду та технологічним інноваціям наші нижні петлі розподільних пристроїв відповідають міжнародним стандартам, пропонуючи безпечну та стабільну підтримку для клієнтів у всьому світі. Ми прагнемо постійно вдосконалювати продуктивність продукту, задовольняючи різноманітні потреби клієнтів і надаючи виняткові послуги та рішення.

Дивитись більше >> Надіслати запит >>

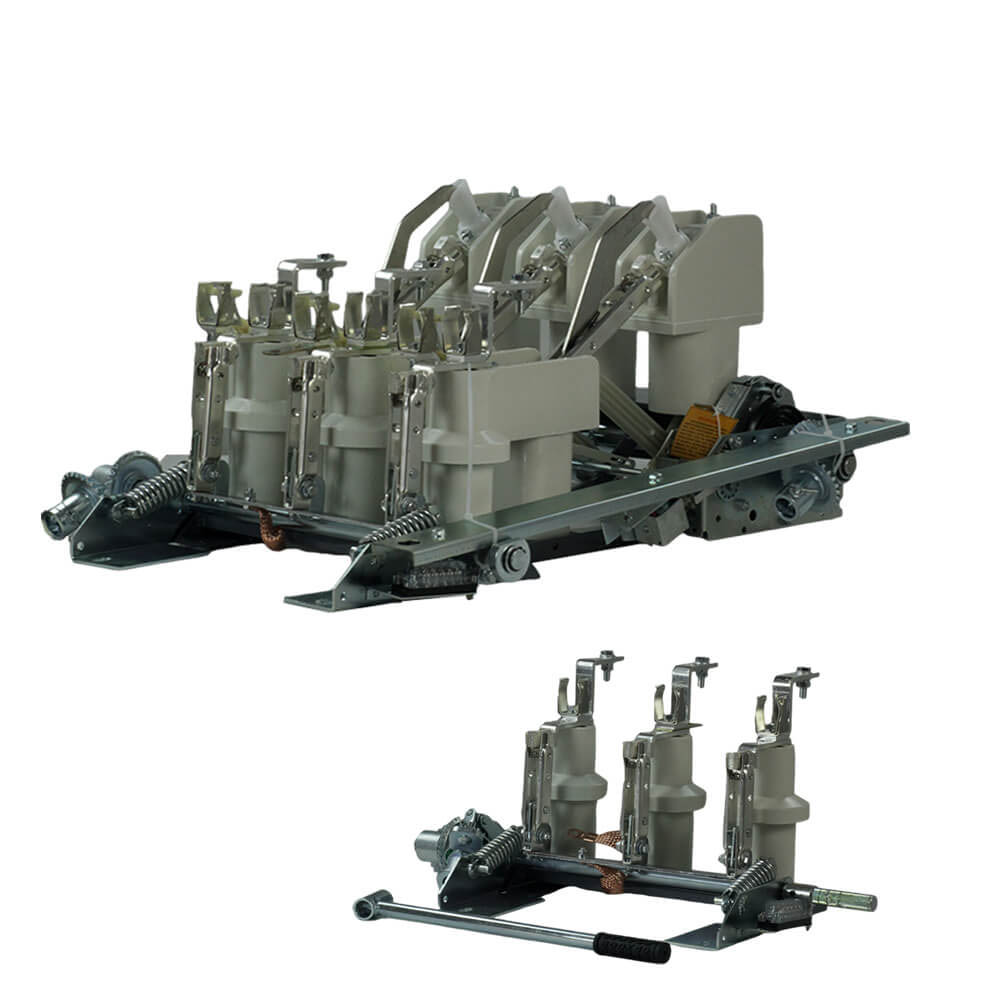

FN18 12 кВ 3-фазний вимикач повітряного навантаження із заземлюючим пристроєм і запобіжником Nalf

Вимикачі навантаження FN18 і комбінації вимикача навантаження-запобіжника є високовольтними, високопродуктивними вимикачами навантаження, які поєднують гасіння дуги стисненим повітрям і гасіння дуги, що утворюється газом. Комбінація вимикача навантаження та запобіжника поєднує в собі переваги вимикача навантаження та переваги запобіжника для перемикання будь-якого струму навантаження до номінального струму відключення вимикача навантаження, а також для перемикання будь-якого струму надлишку до номінального струму відключення при короткому замиканні комбінації за допомогою роботи запобіжника та його імпірера. Використовується в трифазних розподільних мережах змінного струму 50 Гц, номінальна напруга 12 кВ і номінальний струм 630 A Esp. Для кільцевої мережі живлення в міських мережах, покращених у будівництві, у висотних будинках і громадських об’єктах, як ідеальний продукт для захисту комплектних підстанцій і трансформаторів. Він має особливості вдосконаленої конструкції, простої роботи, ударної структури, розумного зовнішнього вигляду, легкої ваги, повної функції, швидкого включення та виключення та високої надійності.

Дивитись більше >> Надіслати запит >>

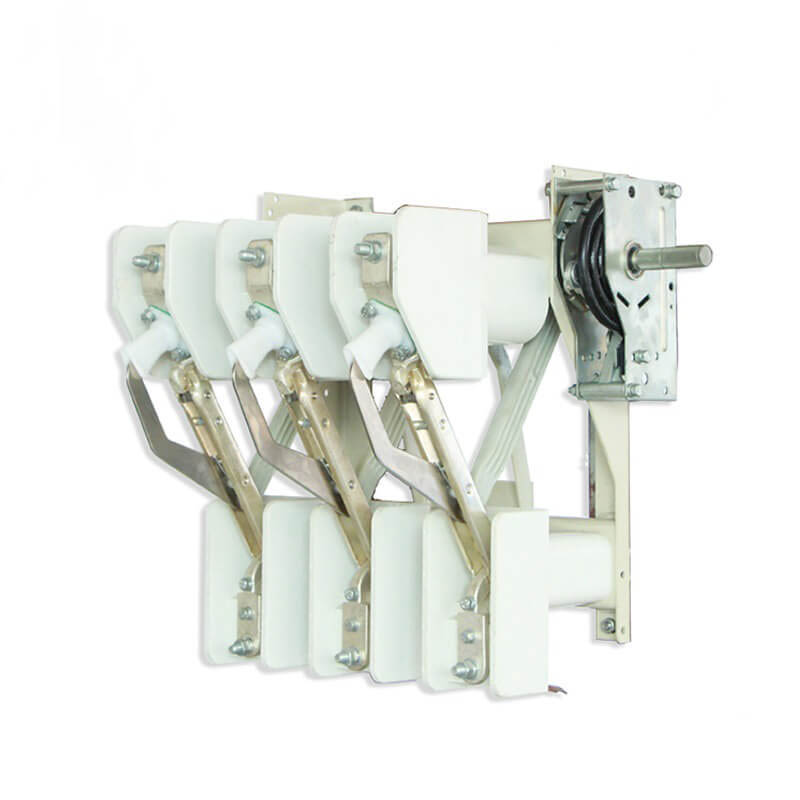

FN18 серії в приміщенні в приміщенні перемикач вимикачів NALF AIR STICER перемикачів

FN18-D-це загальне призначення, триполюсне перемикач навантаження, який пропонує власникам розподільних пристроїв та збірникам переваги вдосконаленої технології переривання та перевіреної надійної продуктивності в компактній конструкції. Перемикач доступний для складачів розподільних пристроїв як будівельного блоку для застосувань, встановлених на метал та накладки, в рейтингах від 12-40,5 кВ. Стандартний перемикач FN18 включає важку сталеву рамку з відступними ізоляторами, унікальну систему гасіння дуги типу, механізм експлуатації та компоненти, що переносять струм, включаючи переривання типу леза з литими петлями та щелепами. Додаткові аксесуари та функції включають різноманітні робочі ручки, оператор двигуна, допоміжні комутатори, пристрій для перемикання, основи запобіжників, механічне спрацьовування запобіжників, перемикачі заземлення, механічне перемикання дверей та перемикання ключів. Вимикач навантаження на високу напругу FN18 в приміщенні має переваги легкої конструкції, експлуатації, компактної структури, невеликого об'єму, повної функції, легкої ваги, швидкості швидкості та закриття та високої надійності. Він підходить для AC 50 Гц, номінальної напруги 12 кВ, 24 кВ, номінальної системи 630A та трифазної дистрибуції, особливо для проектів будівництва та реконструкції міської мережі, багатоповерхівки, джерела живлення мережі кільцевої мережі громадських споруд, і є ідеальним продуктом для підстанції типу та трансформатора.

Дивитись більше >> Надіслати запит >>

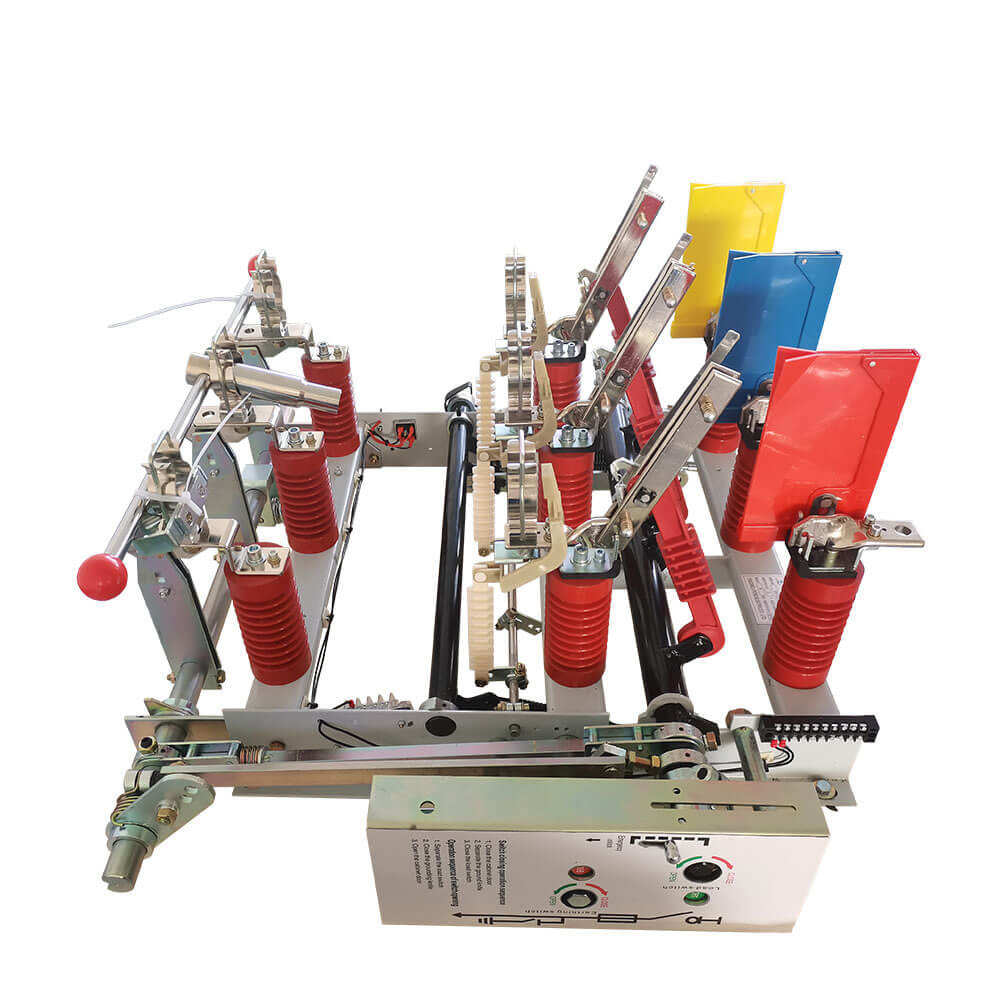

Критий перемикач розриву навантаження HV та комбінований апарат запобіжника

Повітряний перемикач IOAD Series серії FKN12-12D та FKRN12-12D Air-Blast Comput Computs Computus-це нова серія, що застосовується до трифазної електричної системи розподілу електричного розподілу 12 кВ, що діє як захист та апарат управління для трансформаторів, кабелю та проводки. Ці серії особливо застосовуються в сільській, міській термінальній підстанції та збірних підстанціях, а також джерела живлення мережі. FKN12-12D може зламати та зробити iOAD поточним та надмірним. FKRN12-12D може зламати та робити поточний струм навантаження та струм короткого замикання (IIMITED струм запобіжника). Цей продукт представлений з естетичним зовнішнім виглядом структури удару. надійний блокування та високий рівень ізоляції. У механізмі роботи весняного зберігання швидкість увімкнення/вимкнення не містить впливу робочої сили. Для дугоподібної, електричної дугової епізоду всередині ізоляційного покриву, вільний газ виникає при іскрі не спричиняє спуску рівня ізоляції між фазами та фазою до Землі. Затискача ізоляційної кришки відокремлює електрифіковану частину, таким чином, підвищує ступінь захисту основної одиниці кільця. Контакт та основний контакт з міді та основний контакт приносять надійну провідність та тривалий термін життя. Цей продукт досягає звукової слави завдяки легкому обслуговуванню та експлуатації, а також надійній продуктивності. Це відповідає IEC62271-105.

Дивитись більше >> Надіслати запит >>

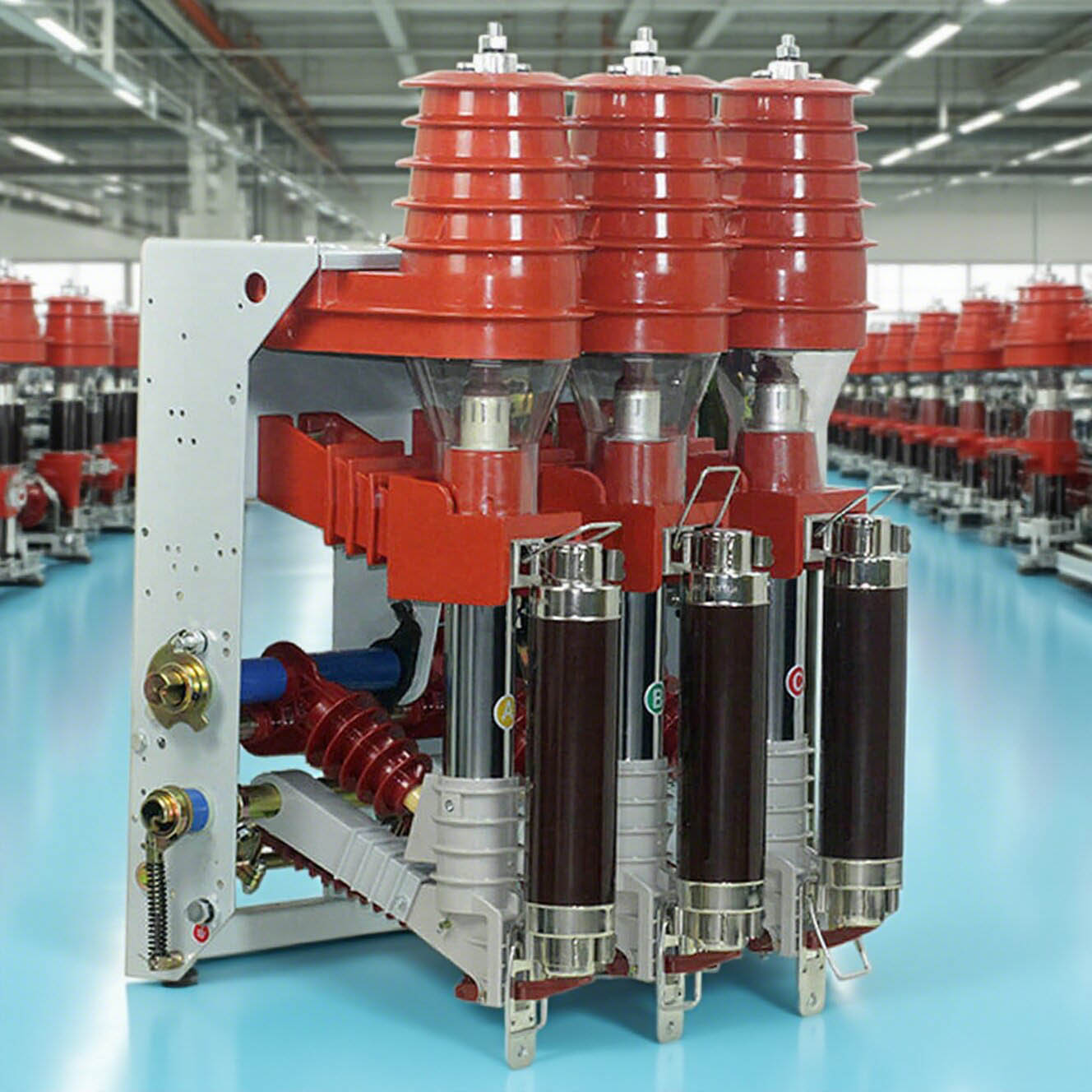

Перемикач розриву вакууму високої напруги з перемикачем заземлення

Series FZRN21 AC та HV в приміщенні перемикачів вакуумного навантаження в приміщенні, цей продукт має провалювальну здатність, безпеку та надійність, тривалий термін експлуатації, може працювати фрегуент, компактну структуру, невеликий розмір, легка вага, основна не потреба підтримувати. Перемикач вакуумного навантаження на високу напругу FZN21-12 в основному складається з фреймера, відключення перемикача (запобіжник, що обмежує струм, є в перемикачі відключення), вакуумна комутаційна трубка, перемикач заземлення, механізм експлуатації пружини тощо. Цей продукт має компактну структуру, невеликий об'єм, тривалий термін експлуатації, потужність закриття та порушення, а також легке експлуатація та обслуговування. Вакуумний перемикач оснащений пружинним механізмом, який приймає електродвигун (інший посібник) зберігання енергії пружини, і існує два типи методів закриття: закриття електромагніту та розщеплення вручну та закриття. Перемикач відключення, вакуумний перемикач та перемикач заземлення переплетені між собою (механічне замикання) для запобігання мізерції. FZN21-12D/T630-20, FZN21-12DR/T125-31.5 type high-voltage vacuum load break switch and fuse switch are operating in three-phase AC electrical 12kV, 50Hz power distribution system, with a compact, small size, light weight, long service life, high making and breaking ability, safe and reliable, and if load switch cooperated with fuse namely fuse switch can replace those запобіжники з більшою вартістю, легкою та зручною експлуатацією та обслуговуванням

Дивитись більше >> Надіслати запит >>

Richge є професійним Перемикач розриву навантаження виробником і постачальником у Китаї. Якщо ви зацікавлені в наших продуктах за низькою ціною, зв'яжіться з нами.
