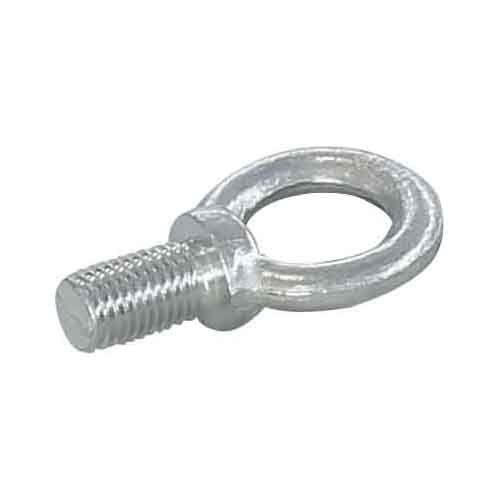

A Гвинт кільця кріплення розподільного пристроюце кріпильний компонент, який використовується в розподільних пристроях. Вибір відповідної деталі вимагає уваги до специфікацій різьби, геометрії кріплення, матеріалу та обробки поверхні, механічних вимог і сумісності з передбачуваною конструкцією шафи. Структурований процес відбору допомагає виробникам обладнання та командам технічного обслуговування зменшити кількість помилок при складанні, спростити перевірку та підтримувати стабільну якість встановлення.
Виберіть розділ, щоб перейти безпосередньо до потрібної інформації.
Довідник продукту: кільцевий гвинт для складання та кріплення розподільних пристроїв.
Електричні шафи містять кілька взаємопов’язаних частин, включаючи монтажні пластини, конструктивні опори, робочі механізми, кришки та інші аксесуари. Кожна точка кріплення повинна відповідати механічним вимогам вузла, в якому вона встановлена.
Гвинт у формі кільця може служити точкою кріплення або кріплення, залежно від його конструкції та передбачуваного застосування виробника обладнання. Його кільцеву геометрію, різьбову секцію та контактні поверхні слід оцінювати разом, а не розглядати як взаємозамінні елементи.
Перш ніж вибрати компонент, визначте, чи він закріплює структурну частину, підтримує аксесуар, забезпечує точку кріплення або виконує іншу визначену функцію. Подібні на вигляд кріплення можуть мати різні вимоги до навантаження та способи встановлення.
Перегляньте складальне креслення шафи та розташування компонентів. Перевірте, чи взаємодіє кріплення з різьбовим отвором, гайкою, кронштейном, панеллю чи іншим монтажним елементом. Цей простий крок допомагає запобігти невідповідності під час складання.
Конструкції розподільних пристроїв відрізняються залежно від архітектури шафи та виробника. Компонент, який використовується в одній збірці, не повинен автоматично вважатися сумісним з іншим, навіть якщо зовнішні форми здаються схожими.
Для обладнання зі встановленою нумерацією деталей перевірте оригінальне позначення та редакцію, перш ніж замовляти обладнання для заміни.
Сумісність розмірів є однією з перших технічних перевірок. Застібка може здаватися придатною, але все одно не закріплюється належним чином, не закріплюється в потрібному положенні або не забезпечує належного контакту з монтажною конструкцією.
Виробничі допуски впливають на підгонку та узгодженість збірки. Надмірний зазор може спричинити небажане переміщення, тоді як занадто щільне прилягання може ускладнити установку або пошкодити сполучну різьбу. Прийнятний допуск залежить від конструкції та відповідної технічної специфікації.
Якщо креслення містять допуски на розміри, використовуйте їх як критерії прийнятності. Уникайте покладатися лише на візуальне порівняння чи вимірювання зношеного компонента.
Вибір матеріалу повинен відображати механічну функцію кріплення та робоче середовище. Основний метал, виробничий процес і обробка поверхні можуть впливати на міцність, корозійну поведінку, зносостійкість і сумісність з оточуючими компонентами.
Сталеві кріплення можуть бути доцільними, якщо конструкція вимагає певної механічної міцності. Нержавіючу сталь можна розглядати, коли важлива стійкість до корозії, за умови, що її механічні властивості та сумісність відповідають вимогам застосування. Для окремих систем шаф можуть бути вказані інші матеріали або оздоблення.
Жоден матеріал не слід вибирати лише на основі загальної етикетки. Сорт, термічна обробка, де це можливо, специфікація покриття та необхідні механічні властивості повинні бути перевірені на відповідність призначеному використанню.
Оздоблення поверхні може допомогти захистити компонент від корозії та впливу навколишнього середовища. Однак продуктивність залежить від зазначеної обробки, товщини покриття, процесу підготовки та умов експлуатації.
Перевірте, чи немає видимої іржі, лущення, нерівномірного покриття, задирок і пошкоджень навколо ниток. Якщо кріплення є частиною електричного з’єднання або заземлення, підтвердьте вказані вимоги до контакту та покриття, а не припускайте, що поверхня з покриттям підходить.
Навколишнє середовище впливає на те, які матеріали, оздоблення та заходи перевірки є відповідними. Внутрішні шафи в контрольованих приміщеннях можуть перебувати в інших умовах, ніж зовнішні корпуси, які піддаються впливу вологи, пилу, температурних перепадів або промислових забруднень.
| Фактор відбору | Що перевірити | Рекомендована дія |
|---|---|---|
| Внутрішній монтаж | Вологість, вплив пилу та умови в шафі | Підберіть оздоблення та матеріал до вказаних умов у приміщенні. |
| Зовнішня установка | Волога, конденсат, зміни температури та забруднення | Підтвердьте захист від корозії та екологічну придатність. |
| Механічне навантаження | Прикладені сили, вібрація та вимоги до конструкції | Перевірте необхідні механічні властивості та спосіб утримання. |
| Електричний інтерфейс | Вимоги до зазору, ізоляції, склеювання та контакту | Дотримуйтеся затвердженої електричної та механічної конструкції. |
| Доступ для обслуговування | Зазор і доступність інструменту під час обслуговування | Перевірте послідовність встановлення та доступний робочий простір. |
Екологічну придатність слід оцінювати як частину повного дизайну шафи. Стійкий до корозії кріпильний елемент сам по собі не означає, що весь корпус придатний для використання на вулиці або в жорстких промислових умовах.
Незмінна якість кріпильних елементів підтримує повторювану збірку та допомагає зменшити проблеми зі встановленням. Перевірка повинна зосереджуватися на характеристиках, які визначають придатність, механічні характеристики та сумісність із запланованим обладнанням.
Не кожен проект потребує однакового плану перевірки. Для вузлів критичного обладнання можуть знадобитися задокументовані вимірювання, перевірка матеріалів або додаткові механічні перевірки. Звичайна заміна деталей може здійснюватися відповідно до встановленої процедури вхідної перевірки.
Критерії приймання повинні бути узгоджені перед виробництвом або закупівлею. Чіткі критерії полегшують визначення того, чи відповідає компонент необхідним специфікаціям і чи потрібні коригувальні дії.
Структурована перевірка допомагає групам із закупівель, проектування та якості працювати з однаковими вимогами. При вказівці нової деталі або заміні існуючого кріплення можна застосувати наступну послідовність.
Звертаючись до постачальника компонентів, надайте застосування обладнання, необхідні розміри, специфікації матеріалів і оздоблення, креслення або номер деталі та очікувані документи перевірки. Фотографії можуть допомогти прояснити зовнішній вигляд компонента, але вони повинні доповнювати, а не замінювати інформацію про розміри.
Для вузлів з особливими вимогами визначте будь-які обмеження щодо замін. Візуально подібний компонент не обов’язково є схваленою заміною, особливо якщо задіяні механічні навантаження, електричні зазори або пов’язані з безпекою функції.
Правильний вибір комплектуючих - лише частина надійної збірки. Практика встановлення повинна відповідати кресленням виробника обладнання, інструкціям з обслуговування та відповідним процедурам безпеки.
Інтервали між перевірками повинні відповідати рекомендаціям виробника обладнання та умовам експлуатації. Подивіться на ослаблення, деформацію, корозію, пошкодження різьблення або зміни в інтерфейсі кріплення.
Замініть компоненти, які не відповідають застосовним критеріям прийнятності. Повторне використання має бути дозволено лише тоді, коли це дозволено інструкціями з конструкції та технічного обслуговування, а деталь залишається придатною для експлуатації.
Почніть з оригінального номера деталі або затвердженого креслення. Перевірте діаметр і крок різьби, загальну довжину та довжину різьби, розміри кільця, матеріал, обробку поверхні та застосування кріплення. Фотографії можуть допомогти в ідентифікації, але не замінюють перевірку розмірів.
Не без перевірки сумісності. Заміна має відповідати необхідним розмірам, механічним властивостям, вимогам до матеріалів і обробки, а також функції встановлення. Отримайте технічний дозвіл, якщо заміни впливають на оригінальний дизайн.
Вибір залежить від умов впливу та механічних вимог. Можна розглянути відповідну марку сталі із затвердженим захисним покриттям або відповідну марку нержавіючої сталі. Перед вибором перевірте фактичні характеристики навколишнього середовища та матеріалів.
Діаметр і крок різьби є різними характеристиками. Два кріплення можуть мати однаковий номінальний діаметр, але несумісні кроки різьби. Невідповідність може спричинити погане зчеплення, пошкодження різьби або неможливість правильного складання деталей.
Перевірте розміри компонента, різьбу, обробку поверхні, ідентифікацію матеріалу, якщо потрібно, і видимий стан. Порівняйте результати із затвердженим кресленням і критеріями приймання. Додаткове тестування має відповідати конкретним вимогам проекту.
Надайте креслення з розмірами або технічну специфікацію, передбачуване застосування, вимоги до матеріалів і обробки, застосовні допуски, необхідну документацію та очікуване робоче середовище. Перед підтвердженням специфікації уточніть будь-які обмеження щодо альтернативних матеріалів або конструкцій.
Вибір підходящогоГвинт кільця кріплення розподільного пристроювимагає систематичного перегляду розмірів, різьби, матеріалів, умов навколишнього середовища та вимог до перевірки. Ці фактори слід враховувати разом із фактичною функцією компонента та конструкцією виробника шафи.
Чіткі специфікації та послідовна перевірка допомагають командам інженерів, закупівель і технічного обслуговування уникати невідповідностей, яким можна було б запобігти, і підтримувати повторювані методи складання. Для спеціалізованих компонентів розподільних пристроїв остаточний вибір завжди повинен здійснюватися відповідно до затвердженого креслення та вимог до застосування.
Щоб отримати детальну інформацію про продукт та інформацію про компанію, відвідайте веб-сайтNingbo Richge Technology Co., Ltd.або зв’яжіться з технічною групою, щоб повідомити свої вимоги до компонентів.
Поділіться своїм кресленням, номером деталі, розмірами та вимогами до застосування, щоб обговорити відповідні варіанти компонентів розподільного пристрою та технічні деталі.
