Детальний вступ до елегазового вимикача Richge Technology

Richge Technology в основному зосереджується на виробництві аксесуарів для низьковольтних розподільних пристроїв, компонентів високовольтних розподільних пристроїв і серій автоматичних вимикачів для внутрішнього/зовнішнього використання. Нижче подано професійне ознайомлення з елегазовими вимикачами для довідки.

I. Основний огляд елегазового вимикача

Елегазовий вимикач — це високовольтний автоматичний вимикач, який використовує газ гексафторид сірки (SF6) як ізоляцію та середовище для гасіння дуги, широко застосовуваний у сферах передачі та розподілу електроенергії.

Основні характеристики:

• Відмінні ізоляційні характеристики: ізоляційна міцність елегазу в 2,5-3 рази вища, ніж повітря, що може значно зменшити об’єм обладнання.

• Чудова дугогасна здатність: висока провідність стовпа дуги, короткий час горіння дуги (2-2,5 циклу) і велика відключаюча здатність (до 80 кА).

• Відсутність ризику пожежі: газ SF6 є негорючим і має високу безпеку.

• Довгий термін служби: електричний термін служби може досягати понад 25 років із тривалим циклом технічного обслуговування та меншою частотою обслуговування.

II. Принцип роботи та структура

2.1 Принцип роботи

Механізм гасіння дуги:

1. Під час розмикання рухомий і статичний контакти роз’єднуються, утворюючи дугу, яка спричиняє розкладання елегазу на атоми S, F та позитивні/негативні іони при високій температурі.

2. Молекули газу SF6 захоплюють вільні електрони, утворюючи негативні іони, зменшуючи провідність стовпа дуги та прискорюючи згасання дуги.

3. Після гасіння дуги газ відновлює свій початковий стан ізоляції.

Циркуляція газу:Приймаючи тип газу під тиском або тип власної енергії, потік газу генерується через енергію поршня або дуги для швидкого гасіння дуги та відновлення ізоляції.

2.2 Основна структура

компонент	функція	Особливість
Камера дугогасіння	Місце, де виникає і гасне дуга	Оснащений соплом і напірним пристроєм всередині
Підтримка ізоляції	Підтримка та ізоляція	Порцеляновий колонний тип або композитний ізоляційний матеріал
Робочий механізм	Керувати операціями відкриття та закриття	Пружинний накопичувач енергії, гідравлічний або постійний магнітний механізм
Газова система SF6	Зберігайте та контролюйте газ SF6	У тому числі реле щільності, манометр, клапан
Провідне коло	Підключіть схему	Складається з контактів, контактних пальців і провідників
оболонка	Захистіть внутрішні компоненти та землю	Виготовляється з металу або ізоляційного матеріалу

III. Типи та технічні параметри елегазових вимикачів виробництва Richge Technology

3.1 Основні види

1. Класифікують за будовою:

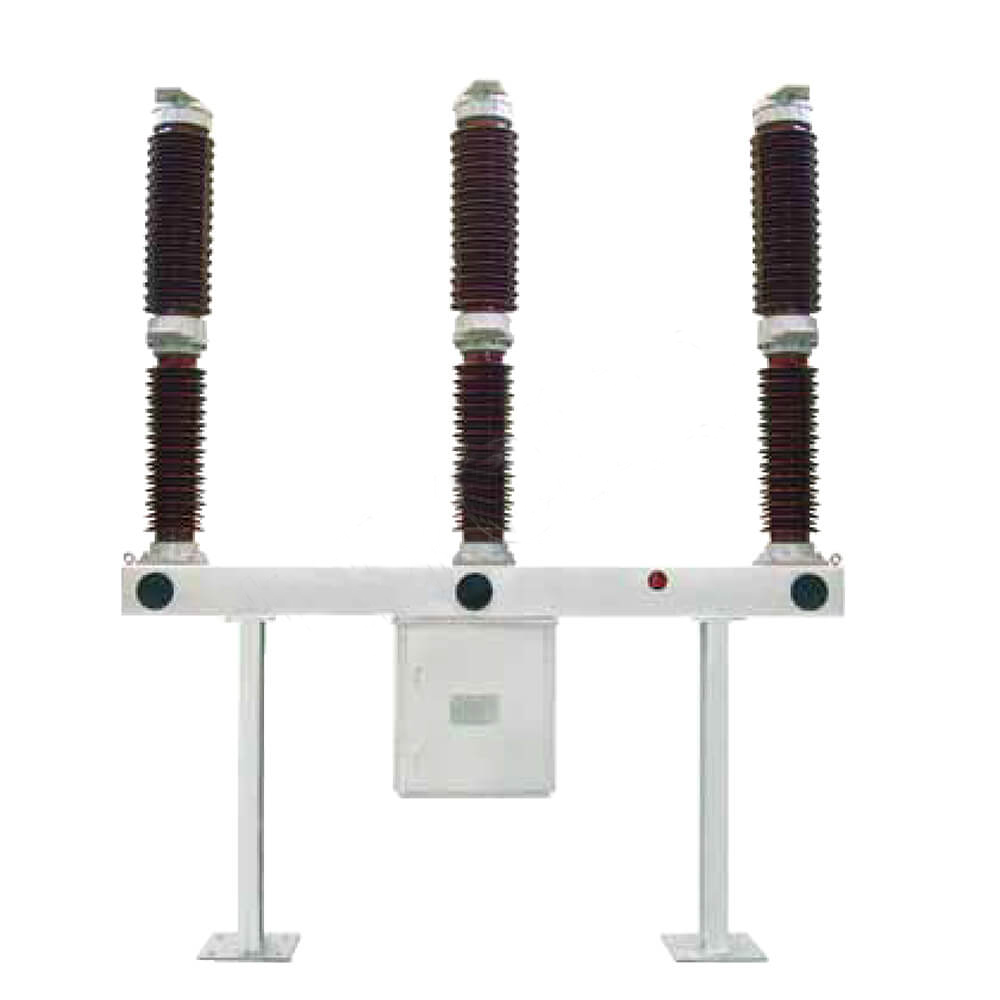

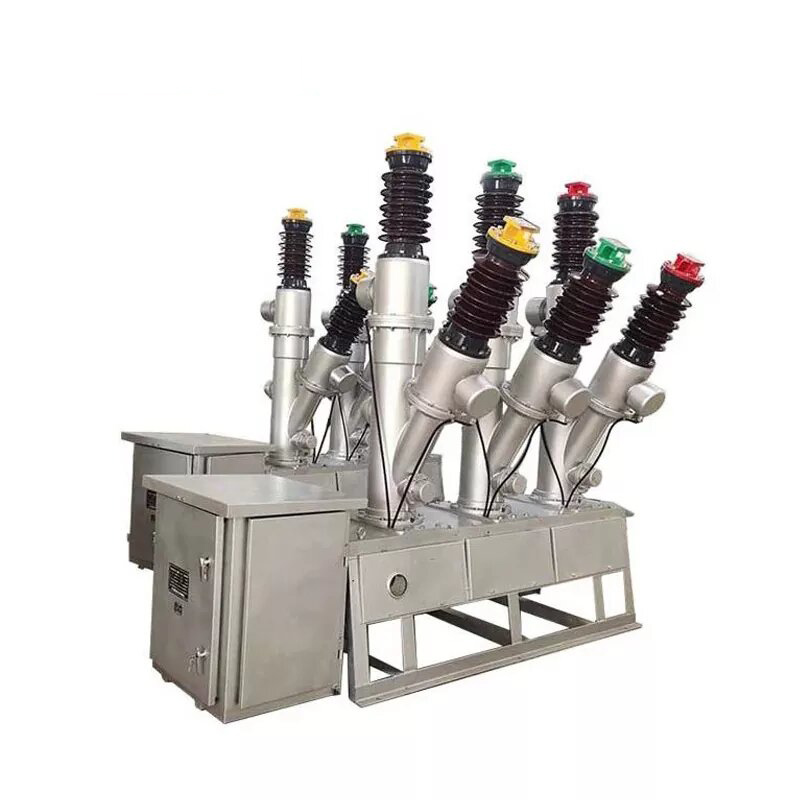

• Тип порцелянової колони: трифазна незалежна, великий об’єм, підходить для відкритих місць (наприклад, тип FA4-550)

• Тип резервуара (підлоговий тип резервуара): трифазний загальний резервуар, компактна структура, хороші сейсмозахисні характеристики, просте обслуговування

• Автоматичний вимикач у комбінованому електричному обладнанні GIS: інтегрований з роз’єднувачем, вимикачем заземлення тощо в герметичній оболонці

2. Класифікуються за способом гасіння дуги:

• Тип з одним тиском: лише один тиск всередині камери для гасіння дуги, проста структура, широко використовується

• Тип подвійного тиску: з повітряними камерами високого та низького тиску, краще гасіння дуги, але складна структура

3.2 Основні технічні параметри

Параметр	Типовий діапазон	опис
Номінальна напруга	72,5 кВ ~ 1100 кВ	Стандартні класи включають 126 кВ, 252 кВ, 550 кВ, 800 кВ
Номінальний струм	1250A~5000A	Вибирається відповідно до сценаріїв застосування
Номінальний струм відключення короткого замикання	31,5ка ~ 63	Визначає вимикаючу здатність при короткому замиканні
Номінальний струм включення короткого замикання	80кА~160кА	Відображає здатність створювати струм короткого замикання
Тиск газу SF6	0,4 МПа ~ 0,7 МПа (манометричний тиск)	Змінюється залежно від моделі та температури навколишнього середовища
Час відкриття та закриття	20 мс ~ 60 мс	Безпосередньо впливає на стабільність системи
Термін служби	≥30 років	Механічний ресурс може досягати тисячі операцій

IV. Переваги та сценарії застосування елегазового автоматичного вимикача

4.1 Переваги продукту

1. Відмінна продуктивність розриву: може швидко гасити дуги, майже не генерувати перенапруги, що переривають, і захищати обладнання та лінії

2. Висока надійність: герметична структура зменшує вплив зовнішнього середовища, підходить для різних суворих кліматичних умов

3. Низький рівень шуму: робочий шум становить менше 85 дБ, що покращує робоче середовище

4. Невелика площа підлоги: компактна структура, особливо підходить для міських підстанцій і місць з обмеженим простором

5. Високий рівень інтелекту: можна інтегрувати систему моніторингу для моніторингу щільності газу, температури та робочого стану в реальному часі

4.2 Сценарії застосування

• Система передачі електроенергії: захист і контроль ліній електропередачі 500 кВ і вище

• Підстанція: використовується як захисне обладнання для головних трансформаторів і збірних шин

• Промислова електромережа: розподіл електроенергії високої напруги для електростанцій, що забезпечуються самостійно, на великих заводах, шахтах тощо.

• Нове підключення до енергомережі: захисне обладнання для підвищувальних станцій на вітрових електростанціях і фотоелектричних станціях

• Міська електромережа: основний компонент компактного розподільного пристрою GIS

V. Пункти встановлення та обслуговування

5.1 Вимоги до встановлення

1. Підготовка основи:

• Похибка рівня <1 мм/м для забезпечення стабільності обладнання

• Ідеальна система заземлення, опір заземлення <0,5 Ом

2. Очищення газу:

• Виявлення витоку газу перед установкою, річний рівень витоку має бути <1‰

• Відкачуйте до рівня нижче 133 Па та витримайте більше 2 годин, потім заповніть кваліфікованим газом SF6 після підтвердження відсутності витоку

• Тиск наповнення газом суворо відповідає вимогам інструкції до продукту, похибка контролюється в межах ±0,02 МПа

3. Регулювання механізму:

• Час відкриття та закриття та налаштування синхронізації відповідають технічним вимогам

• Привід гнучкий без заїдань

• Допоміжний перемикач перемикається точно з нормальним сигналом зворотного зв'язку

5.2 Методи технічного обслуговування

Пункти регулярної перевірки:

Цикл	Пункт перевірки	Стандартний
Щодня	Тиск і щільність елегазу	У межах норми, без явного падіння
Щомісяця	Перевірка зовнішнього вигляду та підключення деталей	Ні деформації, ні слідів розряду, ні розхитування
Щоквартально	Перевірка змащення та ущільнень робочого механізму	Гнучка робота, відсутність витоку
Щорічний	Виявлення вологості газу SF6	Вміст води <150 ppm (20 ℃)
3-5 років	Випробування механічних характеристик і вимірювання опору ізоляції	Відповідають заводським стандартам
Капітальний ремонтний цикл	10-15 років або сукупний струм відключення досягає 4000 кА	Замініть старі частини та проведіть повний огляд

Спеціальне обслуговування:

• Поповнення газу: коли тиск падає до значення тривоги (зазвичай на 0,05 МПа нижче номінального тиску), своєчасно поповнюйте газ.

• Заміна газу: після відключення сильного струму несправності перевірте якість газу та замініть його, якщо необхідно

• Калібрування реле щільності: проводите калібрування кожні 2-3 роки

VI. Запобіжні заходи та заходи безпеки

1. Характеристики газу SF6:

• Чистий SF6 нетоксичний, але продукти розкладання дуги (такі як SO2, HF) є токсичними, тому під час обслуговування необхідна вентиляція

• Уникайте контакту газу зі шкірою та дихальними шляхами, за необхідності надягайте засоби захисту

2. Безпека технічного обслуговування:

• Перш ніж проводити технічне обслуговування, необхідно відключити живлення, перевірити відсутність електрики та заземлення

• Знизьте тиск до нуля, перш ніж випускати елегаз

• Примусова вентиляція протягом більше 15 хвилин після відкриття обладнання для забезпечення виходу внутрішнього газу

3. Вимоги щодо охорони навколишнього середовища:

• SF6 є сильним парниковим газом (величина GWP 23900), тому викиди слід суворо контролювати

• Відпрацьовані гази повинні бути перероблені та оброблені, і не повинні викидатися безпосередньо в атмосферу

VII. Резюме

Завдяки відмінним характеристикам ізоляції та дугогасіння, елегазовий вимикач став основним вибором високовольтних розподільних пристроїв у сучасних енергосистемах, особливо підходить для сценаріїв передачі та розподілу електроенергії з великою потужністю та високою напругою.
