Детальний вступ до ізоляторів високої напруги Richge Technology

     Як професійний виробник із 37-річним досвідом у галузі енергетичного обладнання,Richge Technology (Ningbo Richge Technology Co., Ltd., бренд англійським логотипом «Richge»)спирається на зрілі технічні накопичення та суворий контроль якості. Його високовольтні ізолятори охоплюють усі рівні середньої та високої напруги, широко обслуговуючи системи живлення, промислове розподілення електроенергії та інші сценарії. Система продукту побудована навколо трьох основних переваг: «надійна ізоляційна продуктивність, сильна адаптованість до навколишнього середовища та видатні можливості налаштування». Нижче наведено детальний вступ із п’яти аспектів: позиціонування продукту, основні категорії продукту, технічні характеристики, сценарії застосування та забезпечення якості.

1. Позиціонування продукту та діапазон напруги

     Високовольтні ізолятори Richge Technology зосереджені на основних потребах в ізоляції обладнання для передачі та розподілу електроенергії, а також на «повному сценарії адаптації середньої та високої напруги». Рівні напруги охоплюють три основні діапазони середньої та високої напруги 12 кВ, 24 кВ та 35 кВ (з адаптацією до звичайних систем середньої напруги в домашніх електромережах). У той же час він має можливість налаштовувати рішення ізоляції для вищих рівнів напруги для особливих потреб. Позиціонуючись як «ключові допоміжні компоненти для високовольтного обладнання», продукція в основному постачається виробникам комплектних машин, таким як високовольтні розподільні пристрої, обладнання підстанцій і заземлювачі, а також замовникам енергетики та промислових проектів. Вони є ключовими компонентами для забезпечення «безпеки ізоляції та стабільної роботи» високовольтних систем.

2. Категорії основних продуктів і технічні параметри

      Згідно з загальнодоступною інформацією про продукт, високовольтні ізолятори Richge Technology можна розділити на три основні серії. Кожна категорія призначена для адаптації до різних сценаріїв високої напруги з точки зору конструктивного дизайну, вибору матеріалів і показників ефективності:

2.1 Серія високовольтної ізоляції 12 кВ (основна базова модель середньої напруги)

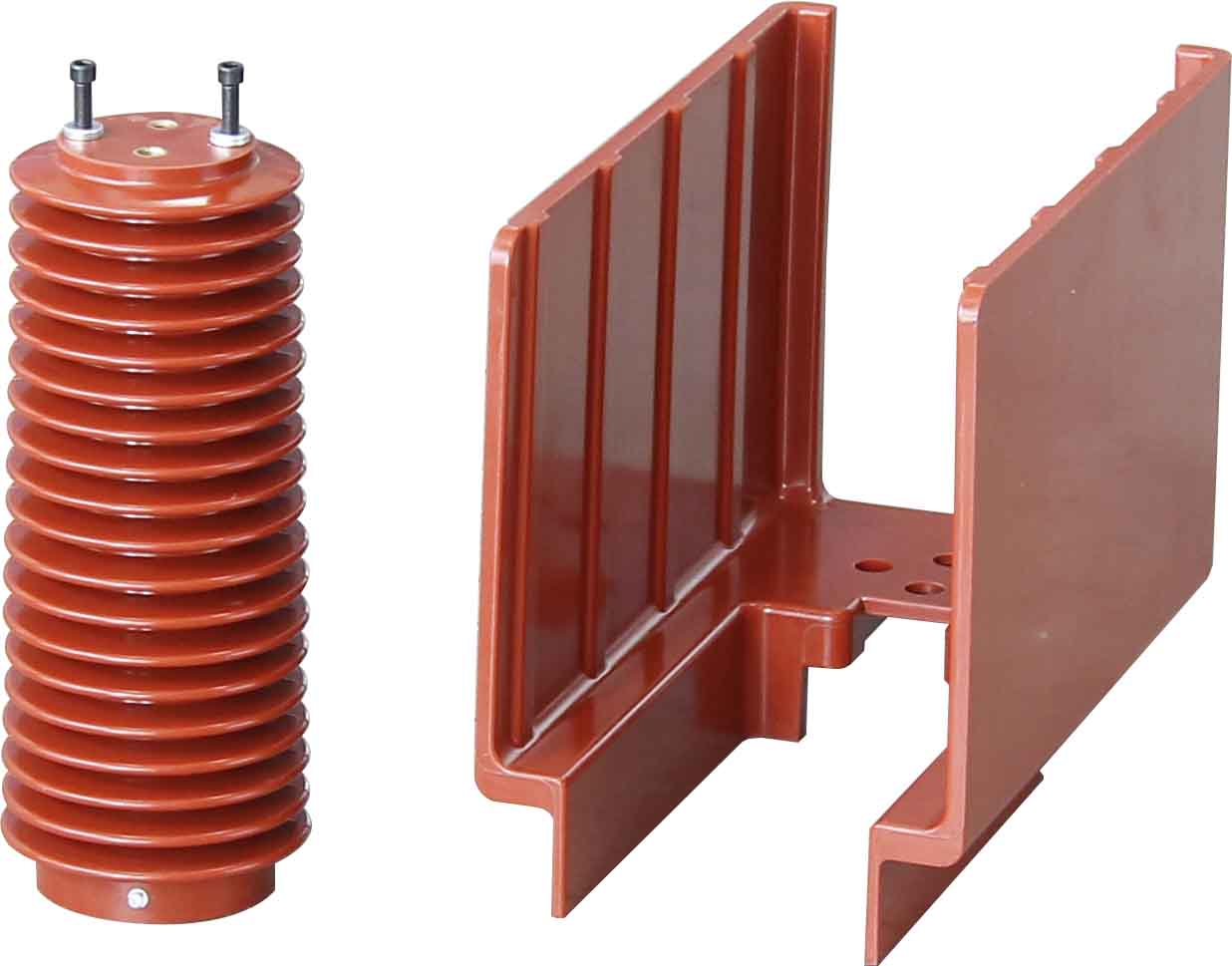

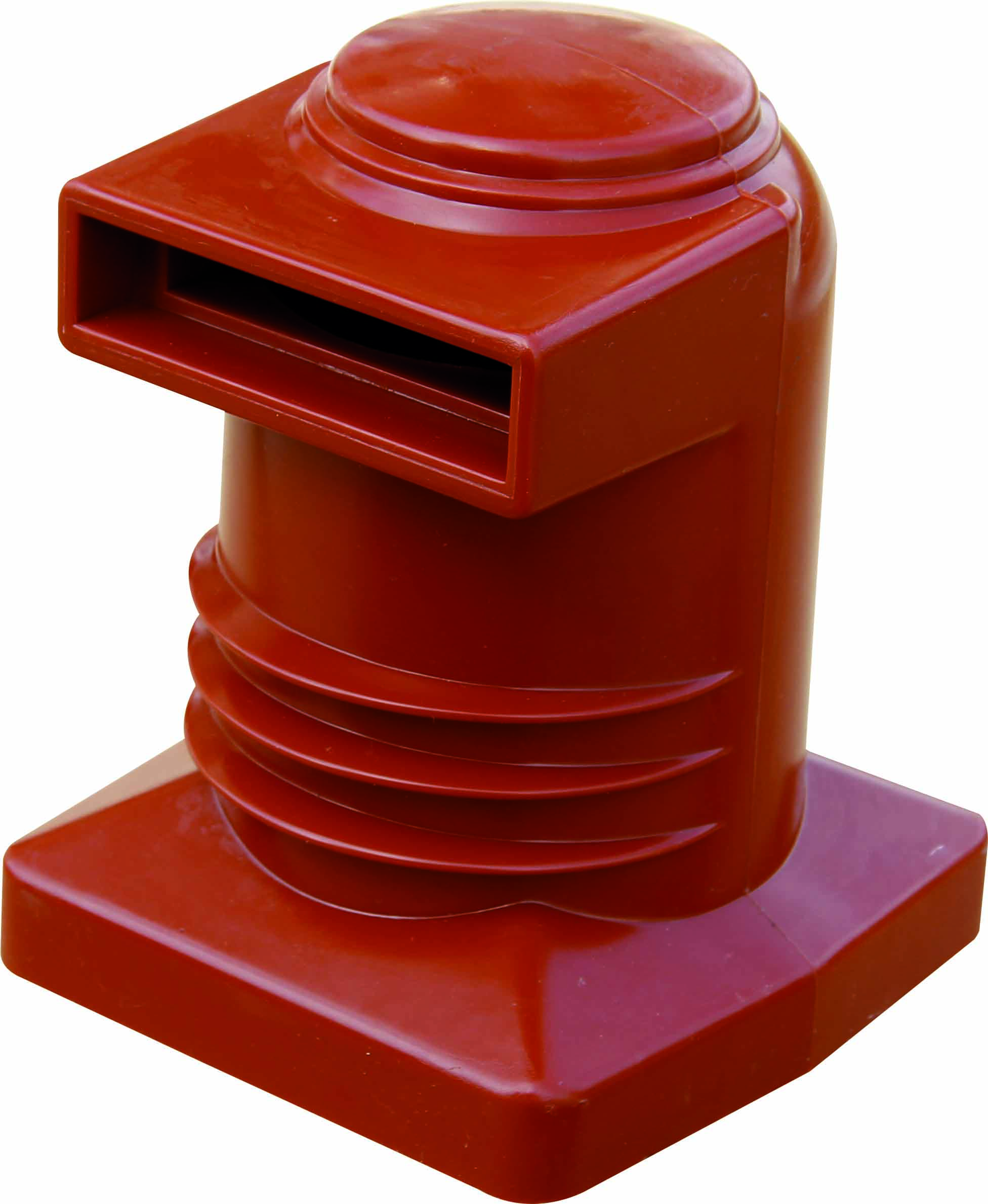

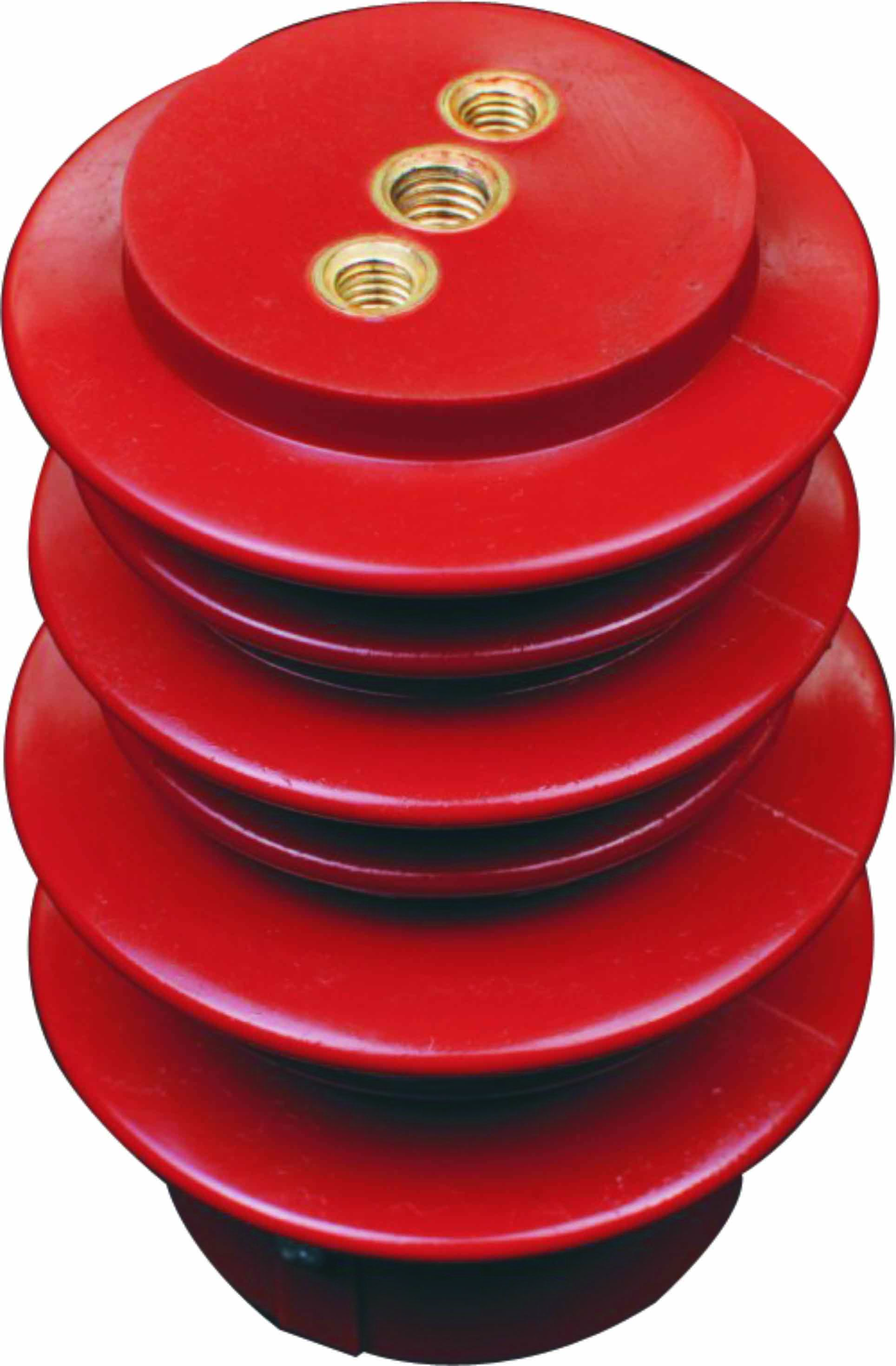

     •Основні продукти:Ізолятори серії JYZ (моделі включають JYZ 1-12Q, JYZ 2-12Q, JYZ 3-12Q), опори ізоляції в розподільних пристроях, кришки для ізоляції контактів

     •Характеристики матеріалу:Використовуючи епоксидну смолу або зшитий поліетилен (XLPE) як основний матеріал, він має відмінні показники діелектричних втрат (коефіцієнт діелектричних втрат tanδ ≤ 0,003 при 20 ℃), стійкість до пробою (≥20 кВ/мм), а також стійкий до ультрафіолетового випромінювання та старіння, адаптуючись до тривалого зовнішнього середовища або в закритих шафах.

     •Ключові функції:В основному використовується в розподільних пристроях 12 кВ і кільцевих мережевих шафах для реалізації електричної ізоляції та механічної підтримки високовольтних контактів і збірних шин, запобігання витоку або повзучому шляху та протистояння перехідним електричним навантаженням, створюваним операціями перемикача в шафі.

    • Особливості специфікації:Компактна конструкція, адаптована до основних розподільних пристроїв 12 кВ (таких як KYN28, серія XGN). Деякі моделі мають позиціонуючий паз для швидкого встановлення та точного позиціонування.

2.2 Серія високовольтної ізоляції 24 кВ (розширена модель із середньою та високою напругою)

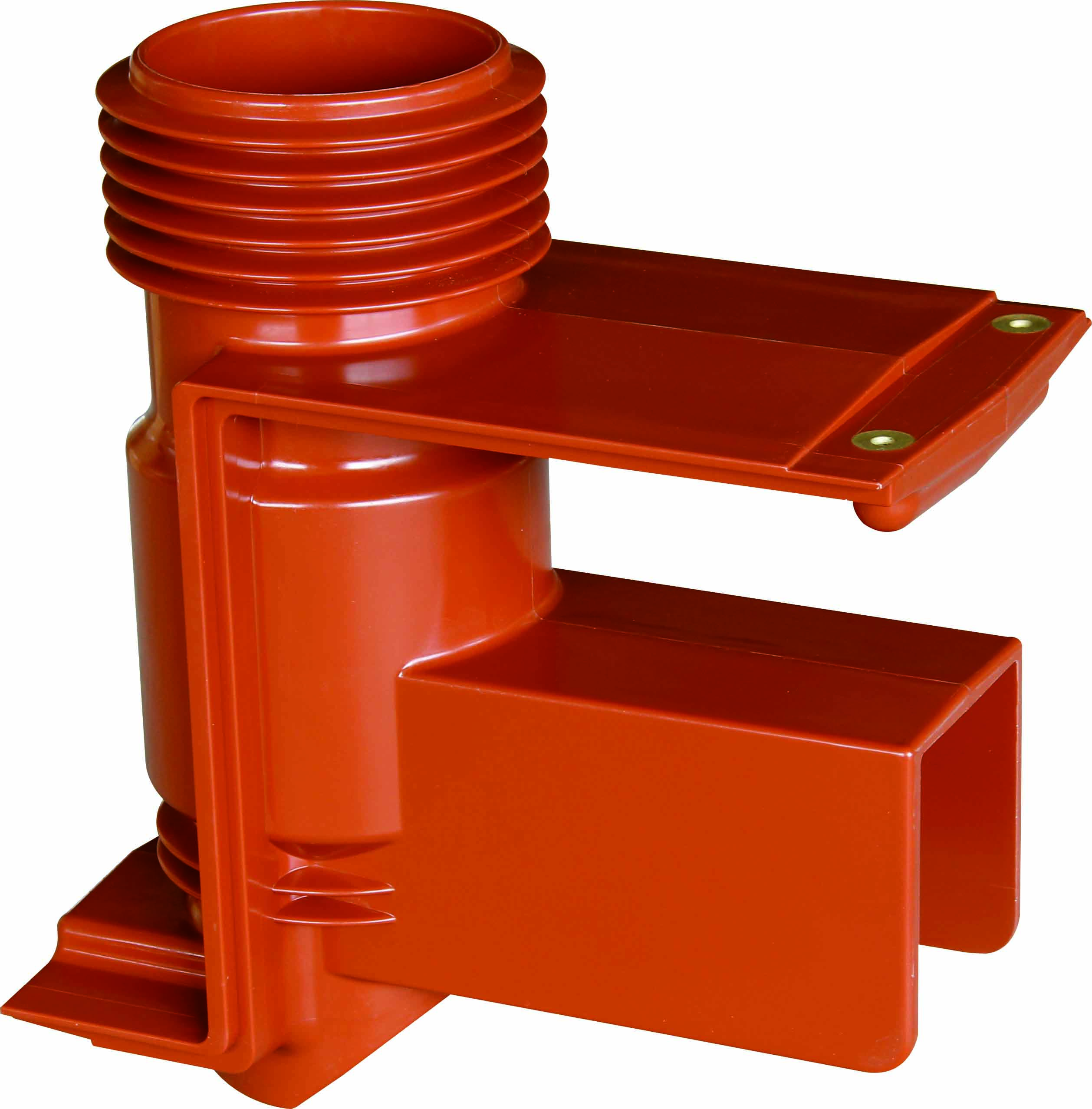

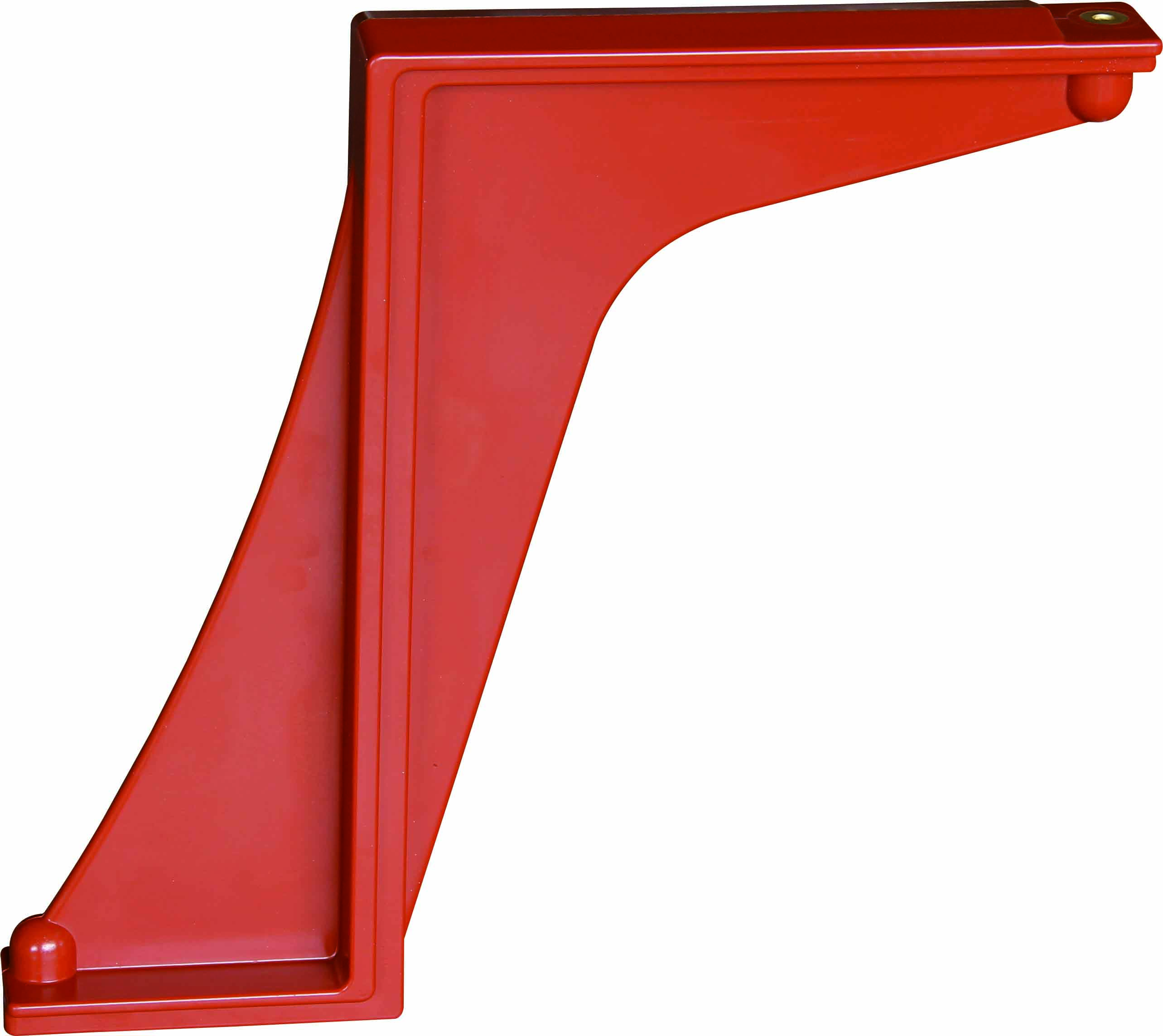

     •Основні продукти:Ізолятори GIS (розпірні ізолятори/бар’єрні ізолятори), кабельні втулки, ізоляційні перегородки

     •Технічні особливості:

1.        Ізолятори використовують «інтегрований процес формування» без проміжків між зрощеннями, що усуває пошкодження ізоляції, викликані структурними дефектами;
2.        Кабельні втулки мають вбудовані екрануючі шари для оптимізації розподілу електричного поля та запобігання поломки, спричиненої надмірною локальною напруженістю поля;
3.       Ізоляційні перегородки мають «двосторонню конструкцію проти забруднення» з відстанню витоку ≥315 мм (відповідає стандарту GB/T 16927.1), адаптуючись до середовищ із рівнем забруднення Ⅲ і вище.

• Показники ефективності:Номінальний струм короткочасної витримки ≥25 кА/4 с, номінальний піковий струм витримки ≥63 кА, а характеристики ізоляції стабільні в діапазоні температур від -30 ℃ до +80 ℃.

2.3 Серія високовольтної ізоляції 35 кВ (модель високого класу середньої та високої напруги)

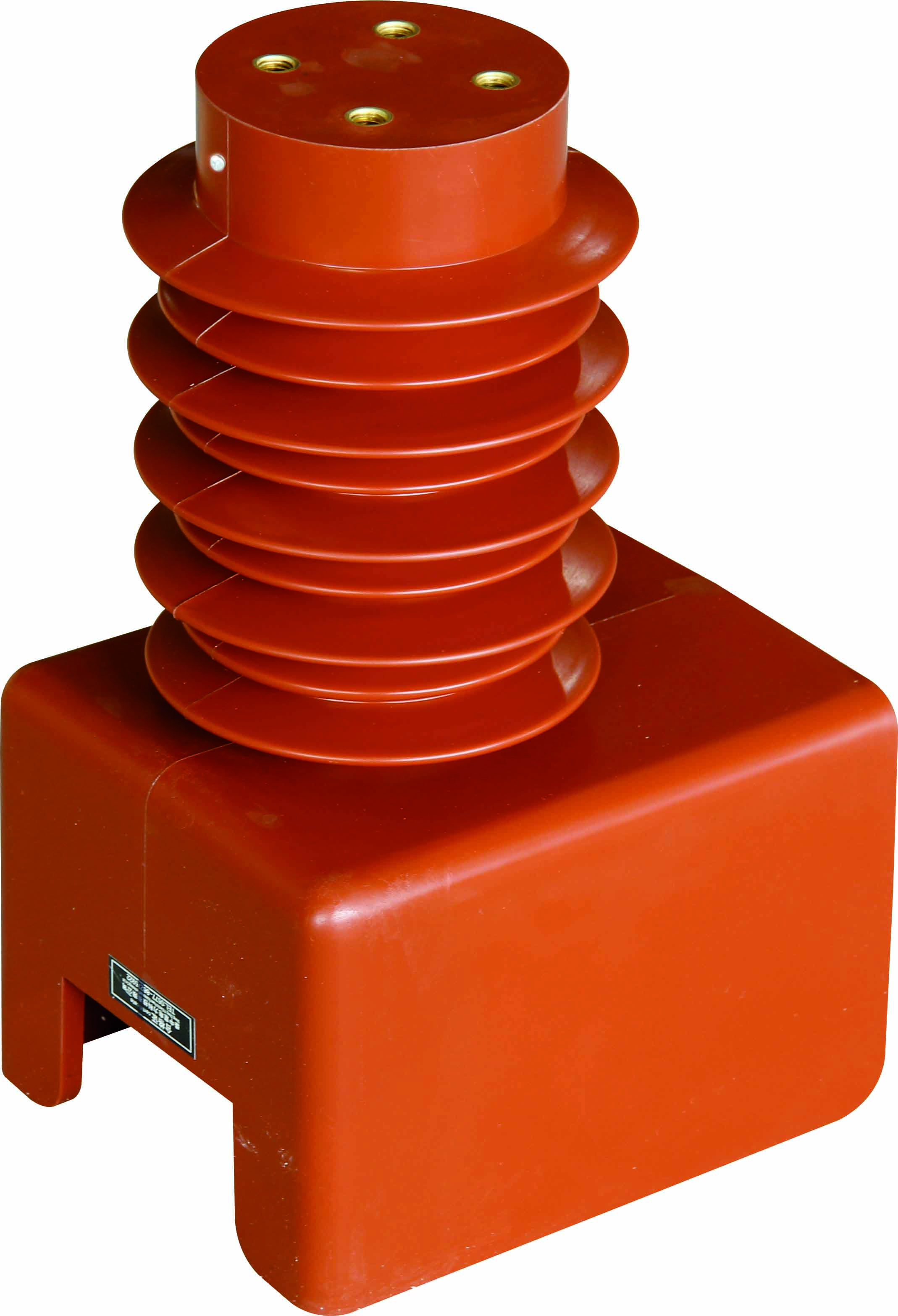

     •Основні продукти:Суцільногерметичні полюсні ізолятори для вакуумних вимикачів, ізоляційні опори для високовольтних заземлювачів, ізоляційні втулки для відхідних ліній трансформатора

     •Основні переваги:

1.        Полюсні ізолятори із суцільним ущільненням використовують «автоматичний гелевий процес під тиском APG», епоксидна смола твердне рівномірно, а внутрішній вміст бульбашок ≤0,1%, що забезпечує відсутність часткового розряду під високою напругою (значення часткового розряду ≤10pC@1,73U₀);
2.        Ізоляційні опори для заземлювальних вимикачів враховують «характеристики ізоляції та механічну міцність» з міцністю на вигин ≥120 МПа, яка може витримувати механічний вплив під час роботи заземлювального вимикача;
3.         Вводи використовують «композитну ізоляційну структуру» (епоксидне скловолокно + силіконова гумова парасолька), яка є стійкою до соляного туману та льоду, підходить для підстанцій 35 кВ у прибережних або високогірних районах.

• Адаптивні сценарії:Зовнішні підстанції 35 кВ, системи розподілу електроенергії високої напруги на великих промислових підприємствах (таких як металургія, хімічна промисловість), підвищувальні станції нової енергії (фотоелектричні/вітряні).

3. Основні технічні характеристики продукції

     Високовольтні ізолятори Richge Technology інтегрують ряд цільових технологій у матеріалах, процесах і конструкційному дизайні, щоб відповідати суворим вимогам високовольтних сценаріїв:

3.1 Вибір матеріалу: зосередьтеся на подвійних вимогах "висока ізоляція + стійкість до навколишнього середовища"

     • Вибір основного матеріалу:Основними матеріалами є епоксидна смола, зшитий поліетилен і силіконова гума. Серед них епоксидна смола приймає «тип бісфенолу А з низькою молекулярною масою» з високою чистотою, низьким вмістом домішок і стабільною діелектричною проникністю (εr=3,8~4,2@50 Гц); силіконова гума вибирає "високотемпературний тип вулканізації HTV" з чудовими гідрофобними характеристиками (кут контакту з водою ≥105°) і сильною гідрофобною міграцією, яка може швидко відновити ізоляційні характеристики після забруднення поверхні.

     • Оновлення допоміжних матеріалів:Нанорозмірний наповнювач Al₂O₃ додається для покращення теплопровідності матеріалу (теплопровідність збільшена на 20%), запобігаючи старінню ізоляції, викликаному локальним перегрівом під час роботи під високою напругою; деякі продукти додають антипірени (відповідають рівню UL94 V-0), щоб запобігти ризику горіння, викликаного дугами короткого замикання.

3.2 Виробничий процес: автоматизоване виробництво забезпечує послідовність

     • Ключові процеси:Основні продукти використовують три процеси: «APG автоматичний гель під тиском», «вакуумне лиття» та «інтегроване формування», щоб замінити традиційне ручне лиття та зменшити людські помилки:

     • Процес APG:Точно контролюючи температуру (120 ℃ ~ 140 ℃) і тиск (5 ~ 8 МПа), забезпечте внутрішню щільність ізоляторів і уникайте бульбашок і тріщин;

     • Вакуумне лиття:Лиття матеріалів у вакуумному середовищі -0,095 МПа для усунення внутрішніх зазорів і підвищення стійкості до пробою;

     • Контроль якості:Кожна партія продуктів повинна пройти «виявлення ступеня вакууму», «тест на діелектричні втрати» та «випробування на витримку напруги промислової частоти» (1 хв значення витримуваної напруги ≥3U₀), а некваліфікований показник контролюється в межах 0,1%.

3.3 Структурний проект: Адаптація до реальних потреб високовольтних систем

    • Оптимізація електричного поля:Ізолятори, втулки та інші вироби мають конструкцію «обтічної спідниці парасольки» та «вбудованого екрануючого електрода», щоб уникнути концентрації електричного поля в кутах і зменшити ризик часткового розряду;

     • Адаптація установки:Ізолятори зарезервовані зі стандартизованими установчими отворами та позиціонуючими канавками, а сумісність із високовольтними розподільними пристроями (такими як MNS, серія KYN) і заземлювальними вимикачами становить понад 95%, що зменшує обсяг робіт із модифікації на місці;

     • Адаптація до середовища:Зовнішні ізолятори використовують структуру «велика парасолькова спідниця + глибока реберна канавка» для збільшення шляху витоку (вироби на 35 кВ мають шлях витоку ≥400 мм). У той же час, кут нахилу спідниці парасольки розрахований на 15°, що зручно для дощової води冲刷 і запобігає накопиченню забруднень.

4. Основні сценарії застосування

     Завдяки характеристикам «багатовольтного рівня та сильної адаптації до навколишнього середовища», високовольтні ізолятори Richge Technology широко використовуються в основному високовольтному обладнанні в енергосистемах і промислових галузях:

     • Обладнання підстанції:Як опора ізоляції та ізоляційні компоненти для «вимикачів, роз’єднувачів, трансформаторів» на підстанціях 35 кВ і нижче, таких як суцільні ізолятори полюсів для вимикачів та ізоляційних перегородок шин на підстанціях 35 кВ, що забезпечує відсутність витоку або поломки обладнання під високою напругою.

     • Високовольтні розподільні пристрої:Адаптація до розподільних пристроїв високої напруги 12 кВ ~ 35 кВ для внутрішнього/зовнішнього використання (таких як кільцеві мережеві шафи, шафи GIS), забезпечення ізоляційних рішень, таких як ізоляція контактів, розділення шаф і кабелів引出, таких як розділові ізолятори для шаф кільцевої мережі 12 кВ і бар’єрні ізолятори для 24 кВ GIS шафи.

     • Промислові високовольтні системи:Обслуговування високовольтних систем розподілу електроенергії на великих промислових підприємствах, таких як металургія, хімічна промисловість і металургія, таких як вихідні ізоляційні втулки для промислових трансформаторів 35 кВ та ізоляційні опори для високовольтних двигунів, які можуть протистояти пилу та корозійним газам у промислових середовищах і гарантувати безперервне виробництво.

     • Підтримка нової енергії:Адаптація до обладнання для розподілу електроенергії 35 кВ у фотоелектричних і вітряних підвищувальних станціях, наприклад ізоляційні опори для заземлюючих вимикачів у вітрових підвищувальних станціях (низькотемпературна стійкість до -40 ℃) і високовольтні ізоляційні перегородки для фотоелектричних інверторів, що відповідає вимогам «високої надійності та тривалого терміну служби» в нових енергетичних сценаріях.

5. Забезпечення якості та відповідність промисловості

     Технологія Richge забезпечує надійність ізоляторів високої напруги через «повний контроль якості + сертифікація за галузевим стандартом»:

     • Відповідність сертифікації:Продукція відповідає міжнародним стандартам IEC 61462 (композитні ізолятори), IEC 62271-303 (вимоги до ізоляції для високовольтних розподільних пристроїв) і національним стандартам GB/T 16927.1 (технологія випробування високою напругою), GB 1094.3 (вимоги до ізоляції для силових трансформаторів). Деякі продукти пройшли сертифікацію CE та UL і можуть експортуватися на закордонні ринки.

     • Тестове обладнання:Оснащений провідним у галузі випробувальним обладнанням, включаючи «тестер часткового розряду» (точність виявлення ≤1 пКл), «випробувальний стенд для витримки напруги промислової частоти» (максимальна вихідна напруга 200 кВ), «високо- та низькотемпературну випробувальну камеру для вологого тепла» (імітація -40 ℃ ~ + 85 ℃, 95% відносної вологості середовища). Кожен продукт повинен пройти три основні випробування: «витримувана напруга промислової частоти», «частковий розряд» і «механічна міцність» перед тим, як залишити завод.

    • Відгуки клієнтів:Продукція постачається вітчизняним виробникам високовольтного обладнання та науково-дослідним установам у галузі енергетики, і користувачі її визнали за «стабільні характеристики ізоляції та низький рівень відмов (≤0,5%/рік)». Особливо в підстанціях 35 кВ і промислових високовольтних системах термін служби може досягати більше 15 років.

Резюме

     Основною конкурентоспроможністю високовольтних ізоляторів Richge Technology є «повне покриття напругою 12 кВ ~ 35 кВ, висока ефективність ізоляції та сильна адаптація до навколишнього середовища». Завдяки оптимізованому вибору матеріалів, автоматизованим процесам і оптимізованому структурному дизайну вони стали надійними опорними компонентами для систем розподілу електроенергії середньої та високої напруги. Її продукція не тільки задовольняє потреби звичайних сценаріїв високої напруги, але також може надати індивідуальні рішення для особливих умов, таких як велика висота, прибережні зони та промислове забруднення. Вони адаптовані до обладнання високої напруги в багатьох галузях, таких як енергетика, промисловість і нова енергетика, і є кращим продуктом, який має «професіоналізм і практичність» у сфері ізоляції середньої та високої напруги.
