Детальний вступ до внутрішнього високовольтного заземлювача Richge Technology

    Базуючись на бізнес-основі Richge Technology у сфері аксесуарів для високовольтних розподільних пристроїв (раніше зосереджувалися на високовольтних ізоляційних частинах, компонентах заземлювальних вимикачів тощо), її продукти для внутрішнього вимикача високої напруги позиціонуються як основне обладнання безпеки для систем живлення з рівнями напруги 12 кВ ~ 40,5 кВ. Вони в основному використовуються у внутрішніх підстанціях, приміщеннях для розподілу електроенергії та високовольтних розподільних пристроях, щоб задовольнити потреби захисту заземлення під час обслуговування обладнання. Продукти відповідають галузевим стандартам, таким як T/ZZB 2173-2021 «12 кВ ~ 40,5 кВ внутрішнього вимикача заземлення високої напруги змінного струму». Нижче наведено детальний огляд основних розмірів продукту:

I. Огляд продукту та основне позиціонування

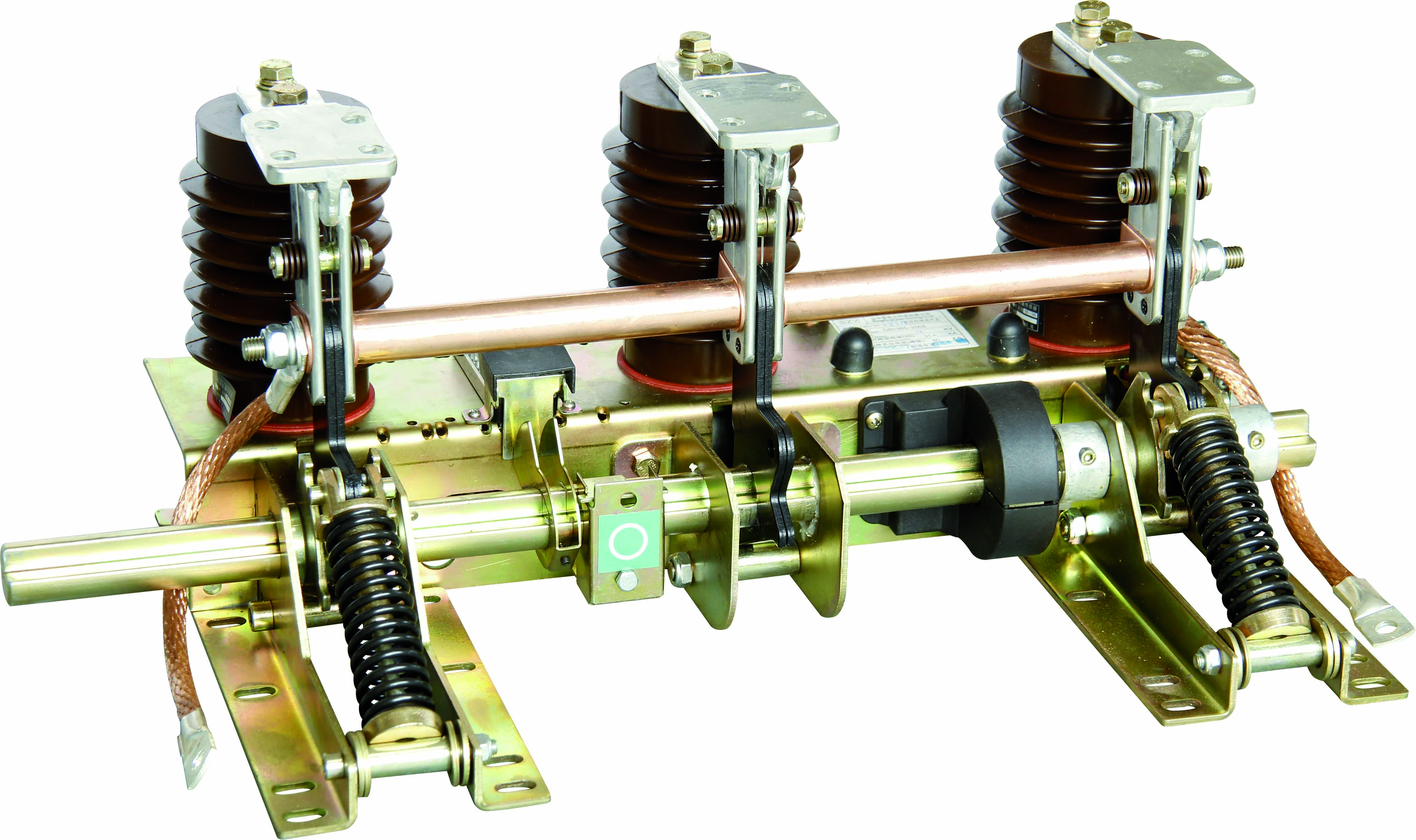

    Внутрішній високовольтний заземлювач Richge — це механічний захисний заземлювач, класифікований як роздільник. Його основною функцією є формування надійного контуру заземлення між обладнанням, яке необхідно обслуговувати, та електромережею під час технічного обслуговування високовольтного обладнання (наприклад, автоматичних вимикачів, трансформаторів, розподільних пристроїв), звільнення від залишкових зарядів і забезпечення «очевидної точки відключення» для запобігання ураження електричним струмом або пошкодження обладнання, викликаного несподіваним джерелом живлення.

• Покриття напруги: 12 кВ, 24 кВ, 40,5 кВ (адаптація до основної внутрішньої електромережі середньої напруги);

• Адаптація частоти: 50 Гц (сумісна з вітчизняними стандартами енергосистеми);

• Основні переваги: ​​утворюйте технічну синергію з аксесуарами для високовольтних комутаторів Richge (такими як ізоляційні стовпи, робочі механізми), з компактною структурою, гнучкою роботою та стійкістю до суворих умов (адаптація до складних сценаріїв у приміщенні, таких як пил, коливання температури та вологості).

II.Основні технічні параметри (відповідає стандарту T/ZZB 2173-2021)

    Відповідно до класифікації рівня напруги основні технічні параметри наведено в наступній таблиці, яка також відповідає основним вимогам GB/T 1985-2014 «Високовольтні роз’єднувальні вимикачі змінного струму та заземлювачі»:

III. Конструкція та принцип роботи

3.1 Основна структура (модульна конструкція для простого встановлення та обслуговування)

• Стандарт випробування: GB/T 14598.26-2015 «Електромагнітна сумісність — Техніка випробування та вимірювання — Тест на стійкість до електростатичного розряду» (випробування на електромагнітну сумісність), випробування на сольовий туман (перевірка з трьома доказами).

• Кронштейн: виготовлений шляхом холодного згинання та зварювання тонких сталевих пластин, з антикорозійною обробкою поверхні (гальванізація/напилення) для забезпечення міцності конструкції;

• Збірка ножа заземлення: холоднотягнуте формування з червоної міді T2, твердість шару контактного посріблення ≥HV120 (зменшення опору контакту та підвищення стійкості до корозії);

• Статичний контакт: з фланцевою конструкцією з ножем, яка взаємодіє з дисковою пружиною для досягнення надійного контакту та уникнення слабкого нагрівання;

• Робочий механізм: підтримує подвійний ручний/електричний режими (електрична модель включає моторний привід), інтегровану зі структурою зберігання енергії натискної пружини;

• Компоненти ізоляції: ізолятори з епоксидної смоли використовують процес автоматичного пресування APG (висока міцність ізоляції, низький частковий розряд);

    Посилаючись на зрілу галузеву архітектуру та поєднуючи переваги додаткового процесу Richge, продукт в основному складається з таких компонентів:

• Допоміжні компоненти: провідний рукав (ізоляційна ізоляція), гнучке з'єднання (компенсація помилки монтажу), датчик положення (статус відкриття та закриття зворотного зв'язку).

3.2 Принцип роботи (за допомогою пружинного накопичувача енергії, незалежно від швидкості ручного керування)

(1) Операція закриття

1. Ручний/електричний привід робочого механізму, крутний момент передається на головний вал, долаючи крутний момент опору для обертання кривошипа;

2. Робочий стрижень заземлюючого ножа проходить через мертву точку натискної пружини, і натискна пружина миттєво виділяє енергію, щоб штовхати заземлюючий ніж, щоб швидко закритися;

3. Після замикання на місці ніж заземлення знаходиться в тісному контакті зі статичним контактним фланцем через дискову пружину, щоб утворити надійний контур заземлення.

(2) Операція відкриття

1. Робочий механізм застосовує зворотний крутний момент, і головний вал долає головний крутний момент і силу пружини, щоб привести кривошип до обертання в зворотному напрямку;

2. Натискна пружина ножа заземлення знову проходить через мертву точку для завершення накопичення енергії (підготовка до наступного замикання);

3. Після відкриття на місці відстань розриву відповідає стандартним вимогам, утворюючи очевидну електричну ізоляцію.

IV. Основні функції та сценарії застосування

4.1 Основні функції безпеки

1. Примусовий захист блокування: реалізуйте механічне/електричне блокування з головним вимикачем високовольтного розподільного пристрою (коли головний вимикач не розімкнуто, вимикач заземлення не може бути замкнутий; коли вимикач заземлення закритий, головний вимикач не може бути замкнутий), щоб запобігти неправильній роботі;

2. Вивільнення залишкового заряду: швидко розряджайте залишковий заряд в обладнанні після заземлення, щоб уникнути електростатичного удару під час обслуговування;

3. Спроможність до короткого замикання: продуктивність класу E2 може впоратися з раптовими несправностями короткого замикання під час технічного обслуговування, щоб уникнути перегорання обладнання;

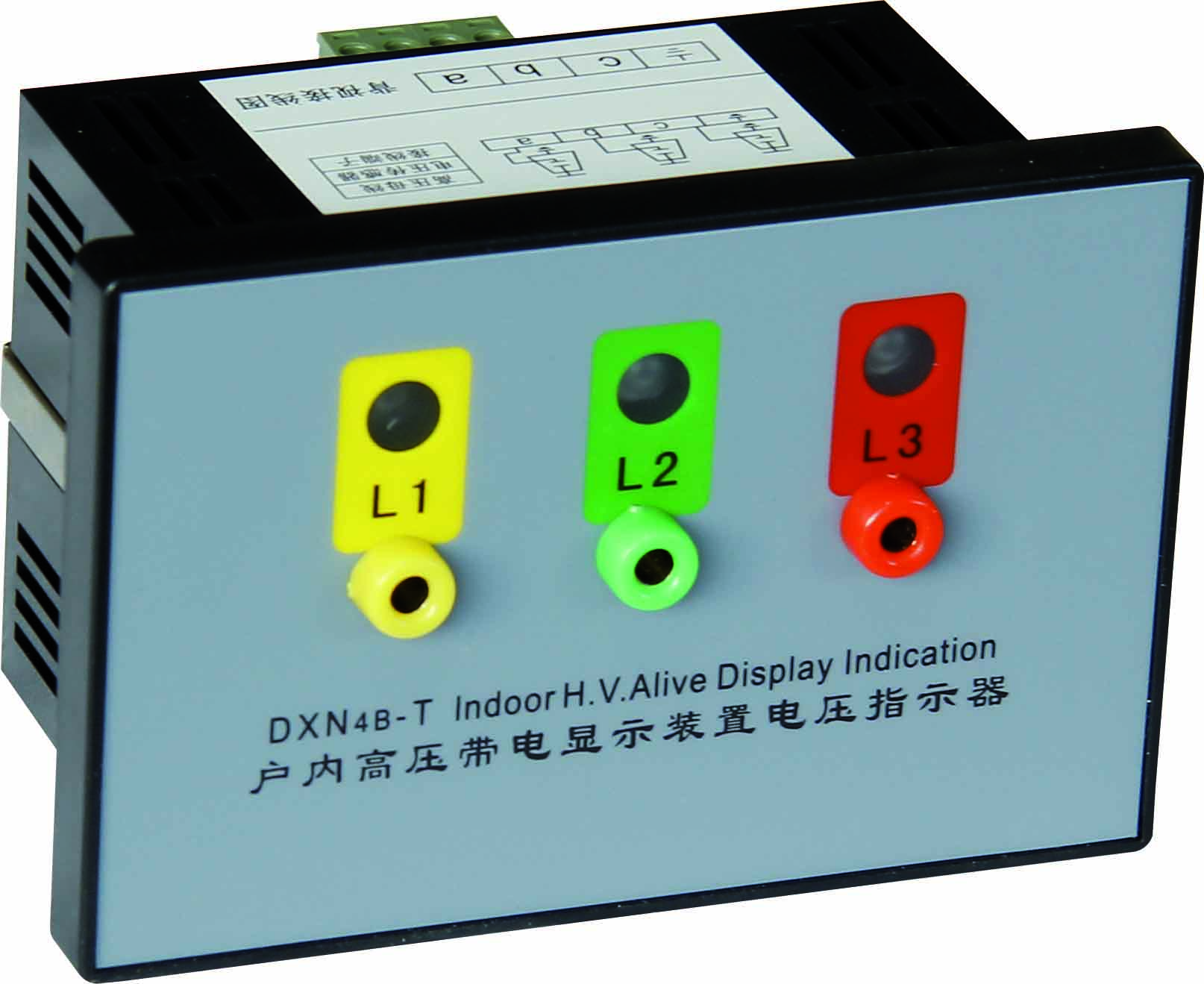

4. Візуалізація стану: оснащено механічною індикацією положення (чіткі позначки відкриття/закриття), додатковий пристрій відображення в реальному часі (відповідає нормам DL408-91).

4.2 Типові сценарії застосування

• Внутрішні підстанції: використовуються з автоматичними вимикачами 12 кВ ~ 40,5 кВ і роздільниками для заземлення шин і трансформаторів;

• Узгодження розподільних пристроїв високої напруги: утворіть «синергію високої та низької напруги» з аксесуарами для розподільних пристроїв низької напруги Richge, які адаптуються до MNS, GCS та інших шаф, як компоненти заземлення для обслуговування вихідних шаф і шаф обліку;

• Промислові системи розподілу електроенергії: захист від технічного обслуговування високовольтного обладнання (такого як високовольтні двигуни, випрямні шафи) на великих заводах і електростанціях, що належать шахтам;

• Нові енергетичні сценарії: безпечне заземлення внутрішніх пристроїв розподілу електроенергії (таких як розподільні пристрої 35 кВ) на фотоелектричних/вітрових підвищувальних станціях.

V. Пункти встановлення та обслуговування

5.1 Основні вимоги до встановлення

1. Адаптація фундаменту: похибка рівності поверхні установки ≤1 мм/м, а опір контуру заземлення ≤0,5 Ом (має бути надійно підключений до сітки заземлення станції);

2. Взаємодія між блокуваннями: переконайтеся, що механізм блокування з головним вимикачем розподільчого пристрою працює плавно, без перешкод (для кращої сумісності рекомендується використовувати оригінальні аксесуари блокування Richge);

3. Електропроводка: з’єднання лінії керування електричної моделі має відповідати рівню напруги (наприклад, AC220V/DC220V), а момент затягування клем проводки відповідає вимогам посібника;

4. Приймальні випробування: після встановлення необхідно перевірити асинхронність відкриття та закриття, опір петлі та характеристики ізоляції (витримувана напруга промислової частоти, випробування на частковий розряд).

5.2 Регулярне технічне обслуговування та усунення несправностей

(1) Цикл обслуговування та вміст

(2) Загальні способи усунення несправностей

• Заклинювання при закриванні: перевірте, чи не ослаблено з’єднання між кривошипом і головним валом, чи не деформований контакт (деформовані частини потрібно замінити);

• Надмірний контактний опір: відполіруйте контактний оксидний шар, додайте посріблення (або замініть контактний вузол);

• Збій електричної роботи: перевірте, чи спрацював захист від зупинки двигуна (потрібно скинути контролер), чи не зношено приводний механізм;

• Надмірний частковий розряд: очистіть масляну пляму на поверхні ізоляційних частин, перевірте, чи немає на ізоляторі тріщин (за потреби замініть ізолятор).

VI. Відповідність стандартам і зобов’язання щодо якості

6.1 Відповідність стандартам

• Груповий стандарт: T/ZZB 2173-2021 «12 кВ ~ 40,5 кВ внутрішнього вимикача заземлення високої напруги змінного струму»;

• Національний стандарт: GB/T 1985-2014 «Високовольтні роз’єднувальні вимикачі змінного струму та заземлювачі», GB/T 11022-2020 «Загальні технічні вимоги до стандартів високовольтної комутаційної апаратури та контрольного обладнання»;

• Допоміжні компоненти: провідний рукав (ізоляційна ізоляція), гнучке з'єднання (компенсація помилки монтажу), датчик положення (статус відкриття та закриття зворотного зв'язку).

6.2 Зобов'язання щодо якості

• Гарантійний термін виробу: 1 рік (без урахування пошкоджень людиною або форс-мажорних обставин);

• Гарантія терміну служби: коли механічний термін служби досягає класу M2 (10 000 разів), продуктивність ключа все ще відповідає стандартним вимогам;

• Сервісна підтримка: надайте інструкції зі встановлення, навчання технічного обслуговування та постачання запасних частин (підтримку можна отримати на офіційному веб-сайті Richge або в службі підтримки клієнтів).
