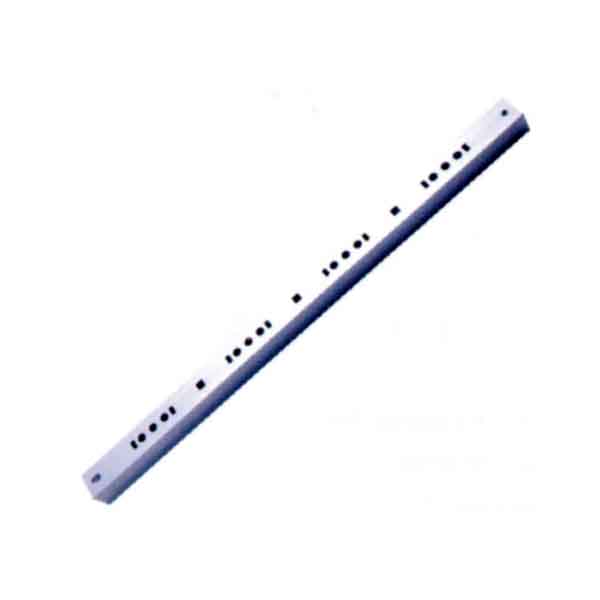

Для оцінки стануПідтримує панель SwitchgearЗа допомогою тестування на ізоляційну стійкість до високої напруги використовується в основному для застосування напруги постійного струму та вимірювання стійкості до ізоляції. Оскільки панель розподільних пристроїв підтримує вік, через накопичення поверхневого забруднення, внутрішніх тріщин через отвір або вологи, як їх об'єм, так і поверхневі опори значно зменшуються. Результати випробувань нижче визначені історичні орієнтири або стандартні пороги (наприклад, нижче 100 МОм, як правило, вважаються попереджувальним порогом) свідчать про погіршення продуктивності ізоляції, при цьому потенціал для формування карбонізаційних каналів, що становить ризик повзучості або поломки через отвір. Температура та вологість тестового середовища повинна бути відкалібрована, а горизонтальні порівняння з аналогічними брусними підставами є більш корисними для оцінки ступеня старіння.
Аналіз діелектричних втрат фокусується на оцінці діелектричних характеристик втратПідтримує панель Switchgearпід високостільними полями змінного струму. Вимірювання дотичної діелектричної втрати (tanδ) за допомогою ланцюга точного мосту може чутливо відображати загальне погіршення ізоляційного матеріалу та будь -яких внутрішніх дефектів. Коли стажиться підтримуюча панель розподільної панелі (наприклад, через розшарування вологи, розрядок розриву повітря або розтріскування матриці смоли в ізоляційному матеріалі), його діелектрична поляризація та втрати провідності збільшуються, що призводить до аномально високого значення TANδ. Крива втрат із збільшенням напруги тесту також змінюється (наприклад, з'являється чітка точка перегину). Цей неруйнівний метод особливо вмілий при виявленні локалізованого, але активно розвиваючого, погіршення в межах підтримки бару.
Поєднання цих двох методів забезпечує більш всебічний діагнозПідтримка панелі комутаторівдеградація. Випробування на ізоляційну стійкість є дуже чутливим до проникаючих дефектів та сильної вологи, тоді як аналіз діелектричних втрат є більш чутливим до раннього, дифузного деградації матеріалу та ефектів міжфазної поляризації. Значне зниження опору ізоляції підтримки панелі розподільних пристроїв у супроводі надмірного збільшення діелектричної втрати або аномальна спектральна схема, особливо при високих напругах, настійно вказує на те, що ізоляційна структура вступила в фазу зі створенням старіння або викликає серйозні потенційні небезпеки, що вимагає своєчасного підтримки або заміни. Ці два методи утворюють ключовий діагностичний механізм спільної роботи для умови ізоляції підтримки смуги.
