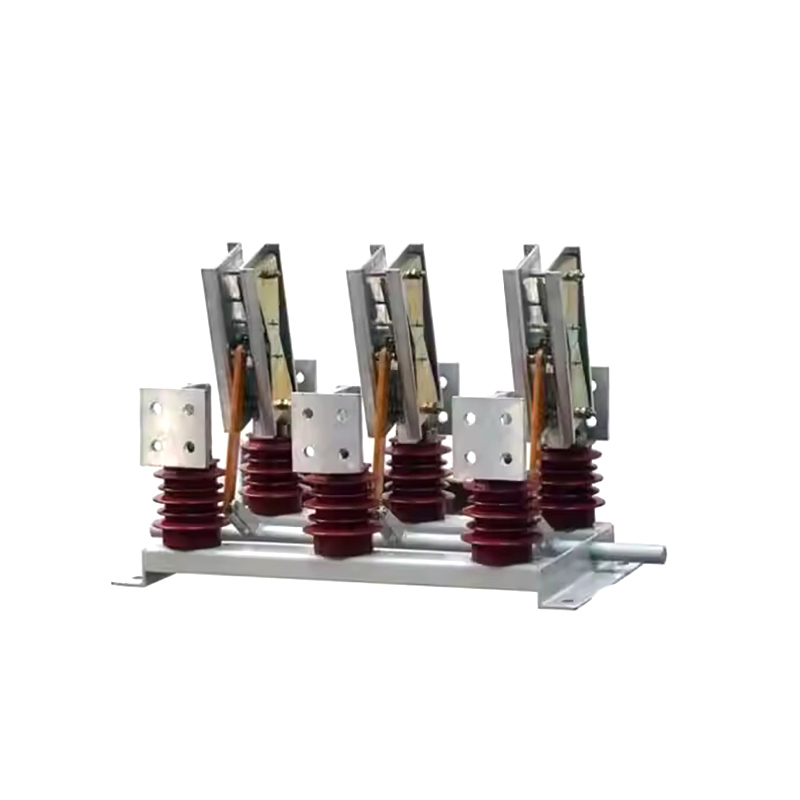

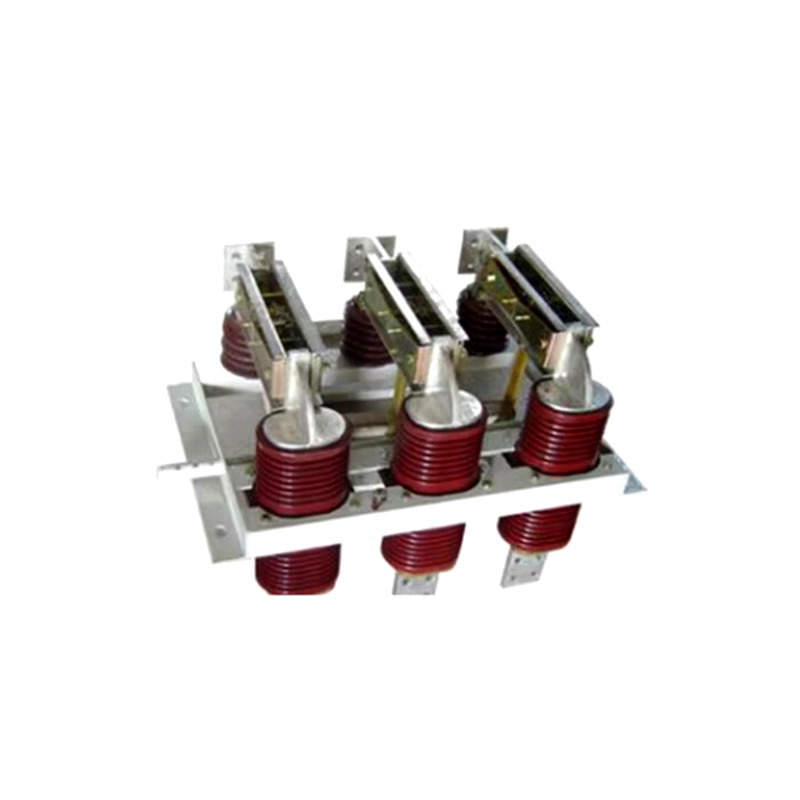

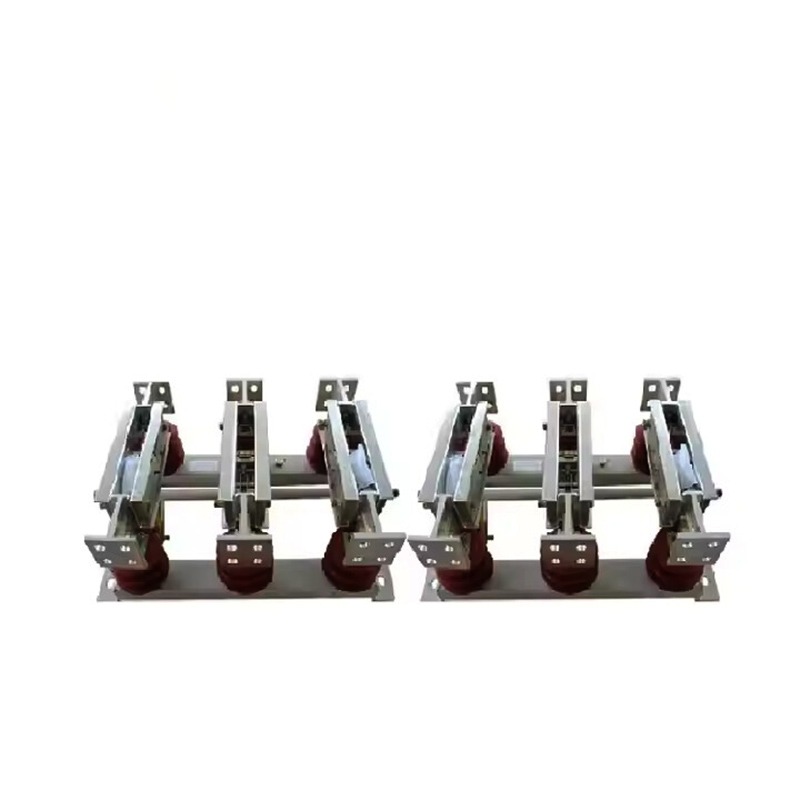

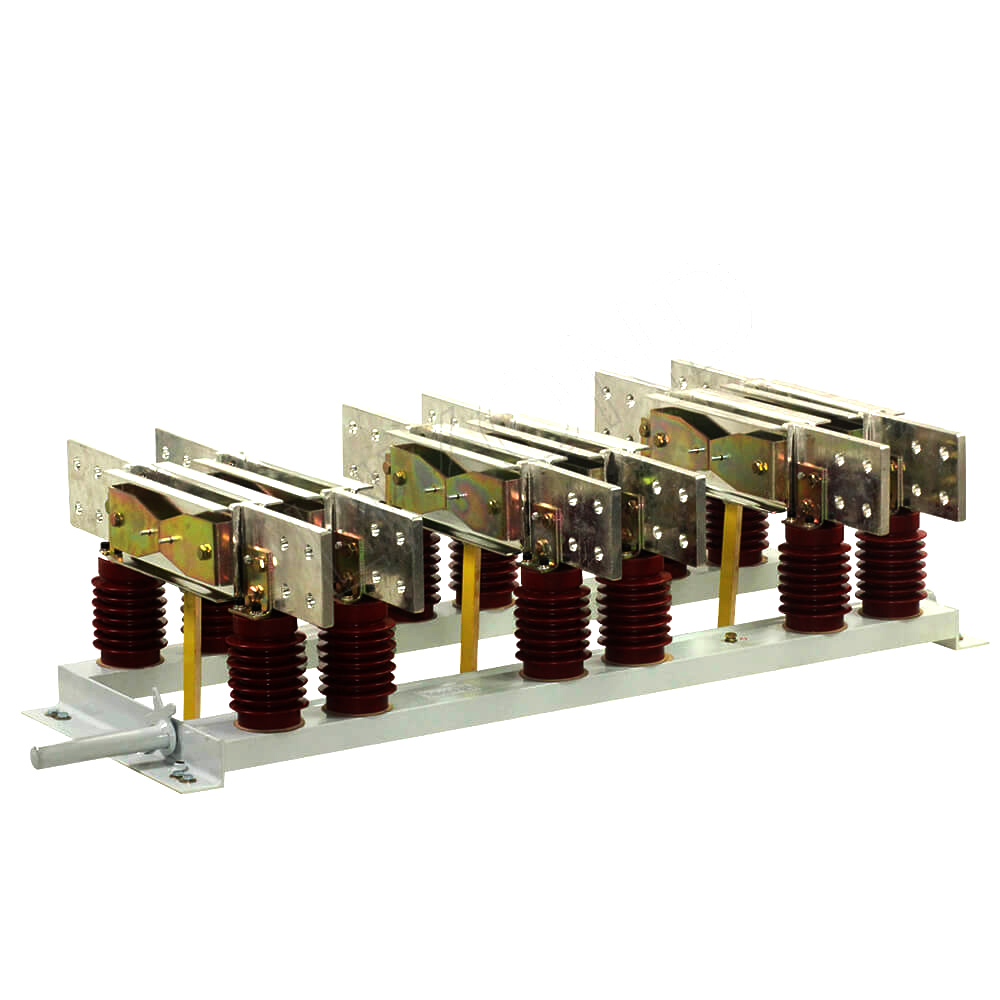

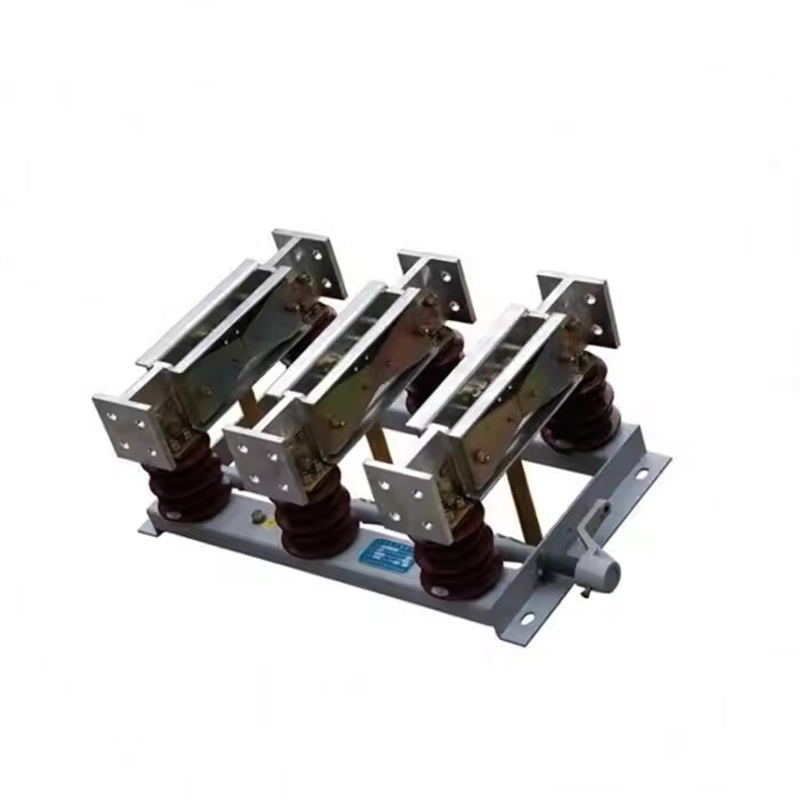

GN22-12 Трифазний ізолюючий вимикач 6300A Сильнострумовий Висока напруга в приміщенні

GN22-12 Трифазний ізолюючий вимикач 6300A Сильнострумовий Висока напруга в приміщенні

    Внутрішній високовольтний роз’єднувач високої напруги серії GN22-12 (C) (D) використовується в енергосистемах з номінальною напругою 12 кВ, 50 Гц і нижче для підключення, відключення або перетворення ліній під напругою, але без навантаження.

Відповідний механізм: оснащений CS6-1, CS6-2 та іншими механізмами ручного керування, а також можна використовувати електричні механізми керування.

   Ця серія вимикачів управляється ручним механізмом керування CS6-2 або електричним механізмом керування та може бути встановлена ​​з лівого чи правого боку роз’єднувача.

Конструктивні особливості

Цей продукт є сильнострумовим роздільником із трифазною загальною нижньою ножовою структурою. Він застосовує прототип механічного блокування з двоетапною дією замикання та контакту, що забезпечує вільний від зносу контакт, малу робочу силу, високий контактний тиск і хорошу динамічну термічну стабільність.

Сфери застосування:

Системи розподільних пристроїв: використовуються в розподільних пристроях з металевим корпусом для ізоляції та захисту електричних ланцюгів.

Обладнання для розподілу електроенергії: ідеально підходить для використання на електропідстанціях, забезпечуючи безпечну ізоляцію ланцюга під час технічного обслуговування.

Електричні електростанції: використовуються в приміщеннях, де для безпечної роботи та обслуговування потрібна електрична ізоляція високої напруги.

Трансформаторні станції: Застосовуються в трансформаторних підстанціях для безпечної ізоляції трансформаторних кіл.

Установки для відновлюваних джерел енергії: можна використовувати в системах накопичення енергії або відновлюваних джерел енергії, таких як сонячні та вітрові електростанції, для захисту та ізоляції під час обслуговування.

Екологічні умови використання

1. Температура навколишнього повітря: -15 ℃ ~ 40 ℃, середньодобова температура ≦35 ℃.

2.Висота ≦1000м.

3.Температурні умови:

Середня добова відносна вологість ≦95%, середньодобовий тиск водяної пари ≦2,2 кПа;

Середньомісячна відносна вологість ≦90%, середньомісячний тиск водяної пари ≦1,8 кПа.

4.Інтенсивність землетрусу ≦8 градусів.

5. Місця без вогню, небезпеки вибуху, сильного забруднення, хімічної корозії та сильної вібрації.

Примітка: якщо умови використання продукту виходять за межі вищезазначених положень, користувач повинен домовитися та визначитися з компанією.

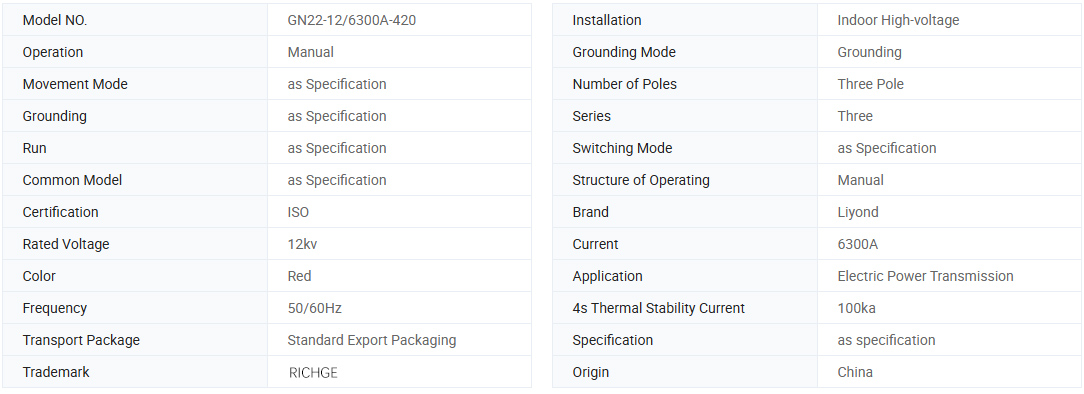

Основна інформація.

Опишіть дисплей

Технічний параметр

Модель.	Номінальна напруга	Номінальний струм	Струм термостабільності 4 секунди (діюче значення) кА	Струм динамічної стабільності (пікове значення) кА
GN22-12(C)(D)/2000A	12	2000	50	100
GN22- 12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22- 12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22- 12(C)(D)/6300A	12	6300	100	250
GN22- 12(C)(D)/8000A	12	8000	100	250

Посилання на креслення з розмірами (6300A)
