Аксесуари для низьковольтних розподільних пристроїв виробництва Richge Technology Co., Ltd. Резюме та технічні параметри？

I. Огляд продукту

  Як професійний виробник аксесуарів для низьковольтних розподільних пристроїв, Richge Technology Co., Ltd. (Richge Technology) пропонує широкий асортимент серій і моделей продуктів, які підходять для низьковольтних розподільних пристроїв з різними характеристиками та сценаріями застосування. З високою якістю, надійністю та інноваційним дизайном вони широко використовуються в системах живлення, промисловій автоматизації, будівельній електротехніці та інших сферах.

  Комплектуючі для низьковольтних розподільних пристроїв Richge мають такі характеристики:

• Покриття повної серії: понад 1000 типів продуктів, сумісних з різними системами розподільних пристроїв, такими як MNS, GCS, GCK, R-Blokset, R-Okken і R-8PT.
• Висока надійність: Суворо відповідає міжнародним і вітчизняним стандартам для забезпечення стабільної роботи в різних робочих умовах.
• Модульна конструкція: спрощує встановлення, обслуговування та оновлення.
• Сильна сумісність: сумісний з низьковольтними розподільними пристроями багатьох марок.

II. Основні види продукції та технічні параметри

2.1 Серія роз’ємів основної схеми

   З’єднувачі головного ланцюга є основними компонентами розподільних пристроїв низької напруги, відповідальними за електричне з’єднання та механічну підтримку головного ланцюга. Richge пропонує різноманітні моделі роз’ємів головного кола, які підходять для різних номінальних значень струму та вимог до встановлення.

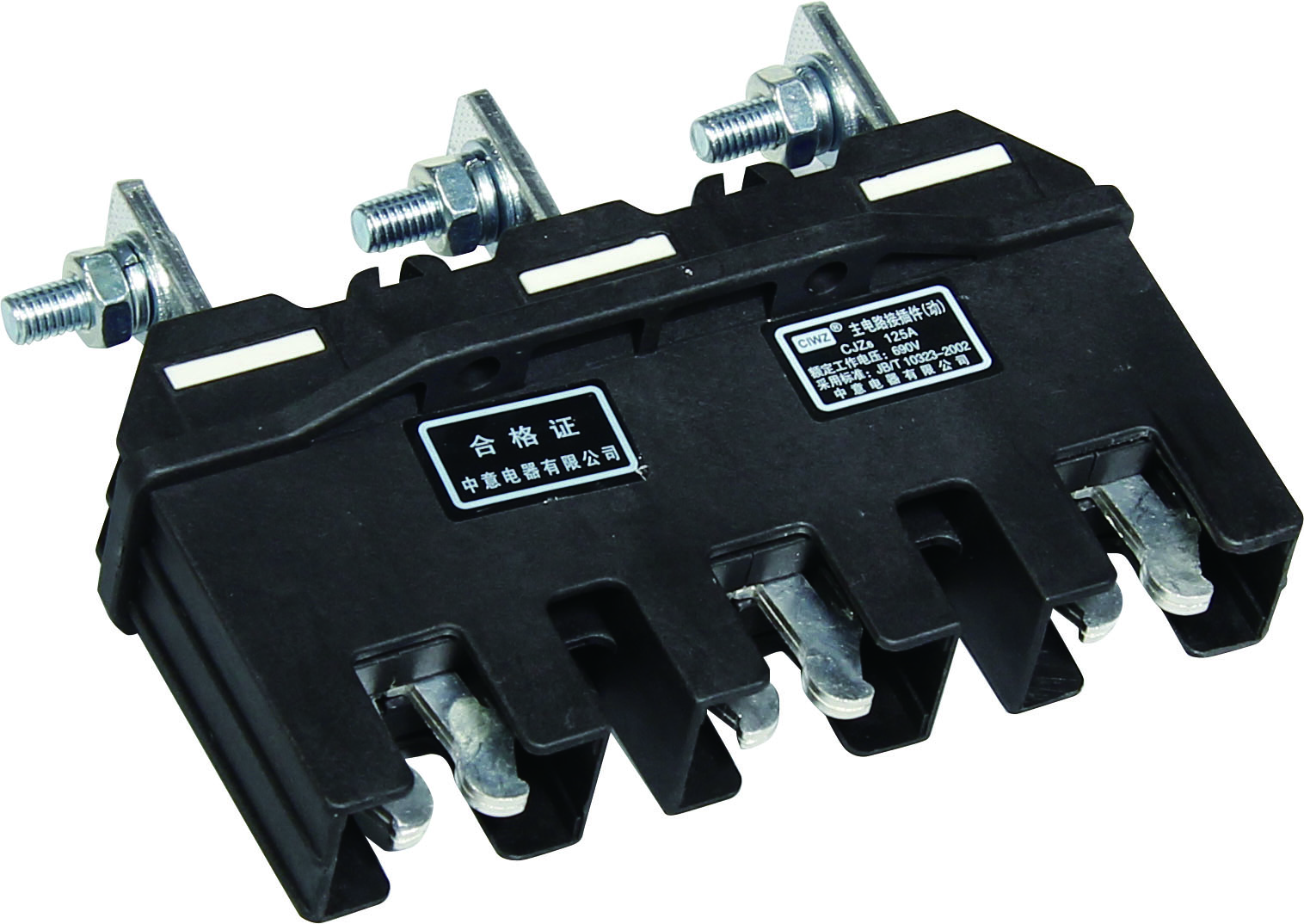

2.1.1 Роз’єми головного кола серії CJZ6

    Основні роз’єми серії CJZ6 підходять для номінального струму від 125 A до 630 A з такими характеристиками:

• Номінальний струм: 125A, 250A, 400A, 630A
•  Номінальна напруга: AC 660V
•  Кількість полюсів: 3 полюси, 4 полюси
• Клас захисту: IP40 (із захисною кришкою)
• Підвищення температури: ≤60K (при номінальному струмі)
• Матеріал: провідник із мідного сплаву, вогнестійка пластикова оболонка
• Застосовні розподільні пристрої: стандартні шафи, такі як MNS, GCS, GCK, OKKEN, BLOKSET і 8PT

Модель	Номінальний струм (A)	Номер полюса	Клас захисту	Сценарій застосування
CJZ6-125A/3	125	3	IP40	Маленькі висувні шафи
CJZ6-250A/3	250	3	IP40	Середні висувні шафи
CJZ6-400A/3	400	3	IP40	Великі висувні шафи
CJZ6-630A/3	630	3	IP40	Високоємні схеми
CJZ6-125A/4	125	4	IP40	Трифазні чотирипровідні системи
CJZ6-250A/4	250	4	IP40	Трифазні чотирипровідні системи
CJZ6-400A/4	400	4	IP40	Трифазні чотирипровідні системи
CJZ6-630A/4	630	4	IP40	Високопотужні трифазні  чотирипровідні системи

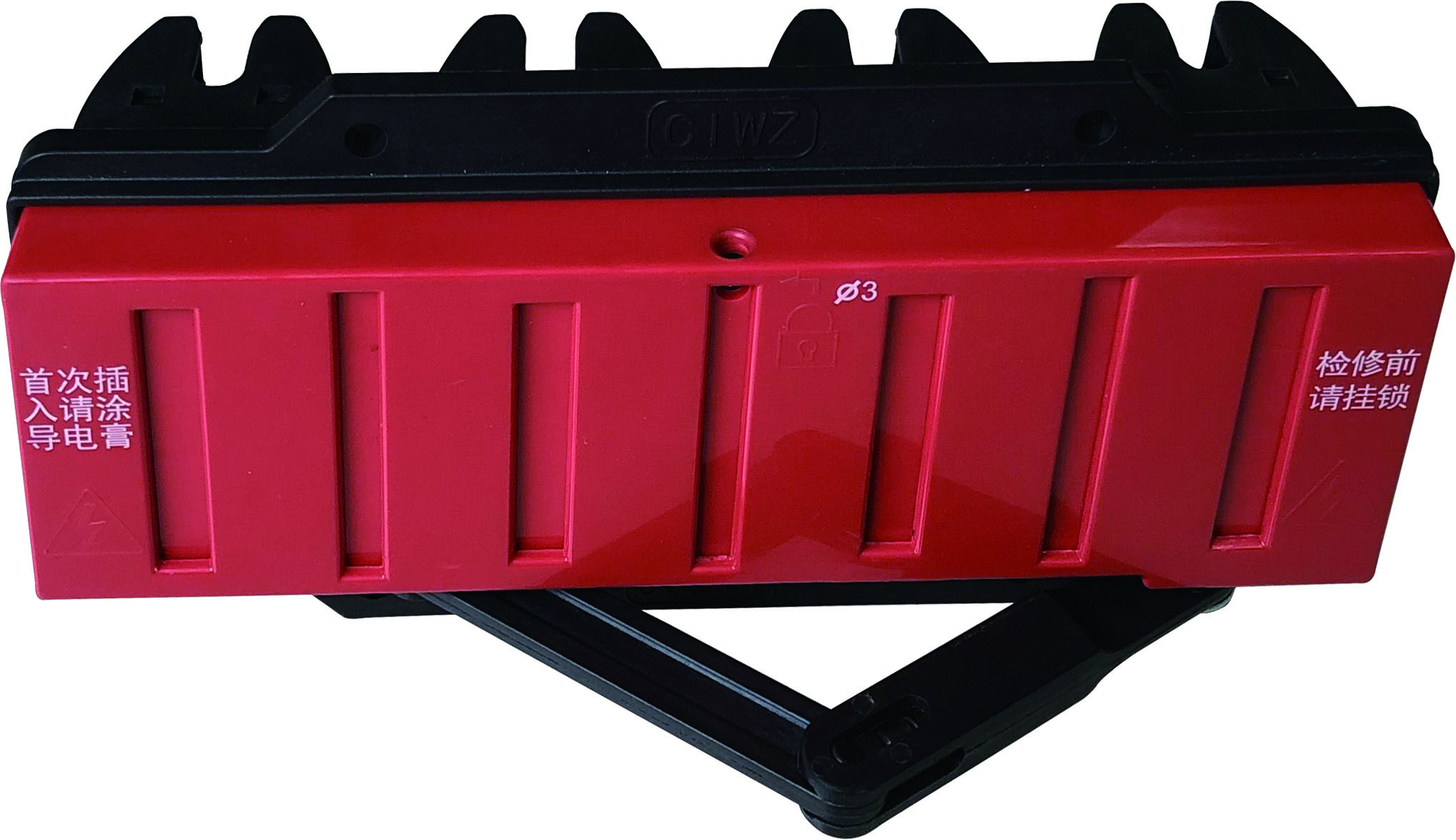

2.1.2 Роз’єми головного кола серії CJZ10

   Основні роз’єми серії CJZ10 є високопродуктивними продуктами, які підходять для сценаріїв з підвищеними вимогами:

• Номінальний струм: 125A, 250A, 400A, 630A
• Номінальна напруга: AC 660V
•  Кількість полюсів: 3 полюси
• Клас захисту: IP40 (із захисною кришкою)
• Спеціальний дизайн: оснащений захисними дверцятами IP40
• Спосіб роботи: Кривошипно-шатунний механізм
• Застосовні розподільні пристрої: стандартні шафи, такі як MNS, GCS, GCK, OKKEN, BLOKSET і 8PT

Модель	Номінальний струм (A)	Номер полюса	Клас захисту	Спеціальна функція
CJZ10-125A/3	125	3	IP40	З захисними дверцятами
CJZ10-250A/3	250	3	IP40	З захисними дверцятами
CJZ10-400A/3	400	3	IP40	З захисними дверцятами
CJZ10-630A/3	630	3	IP40	З захисними дверцятами

2.1.3 Подвійні роз’єми серії CJZ11

   Подвійні роз’єми серії CJZ11 підходять для особливих сценаріїв, що вимагають двоконтурного підключення:

• Номінальний струм: 250А, 400А, 630А
• Номінальна напруга: AC 660V
•  Кількість полюсів: 3 полюси
• Спеціальна конструкція: подвійні роз'єми з клапанами
• Застосовні розподільні пристрої: стандартні шафи, такі як MNS, GCS, GCK, OKKEN, LOKSET і 8PT

Модель	Номінальний струм (A)	Номер полюса	Особливість
CJZ11-250A/3	250	3	Подвійні роз'єми з клапанами
CJZ11-400A/3	400	3	Подвійні роз'єми з клапанами
CJZ11-630A/3	630	3	Подвійні роз'єми з клапанами

2.2 Серія роз’ємів допоміжних ланцюгів

     Роз'єми допоміжних ланцюгів використовуються для підключення вторинних ланцюгів для реалізації функцій керування, захисту та передачі сигналу.

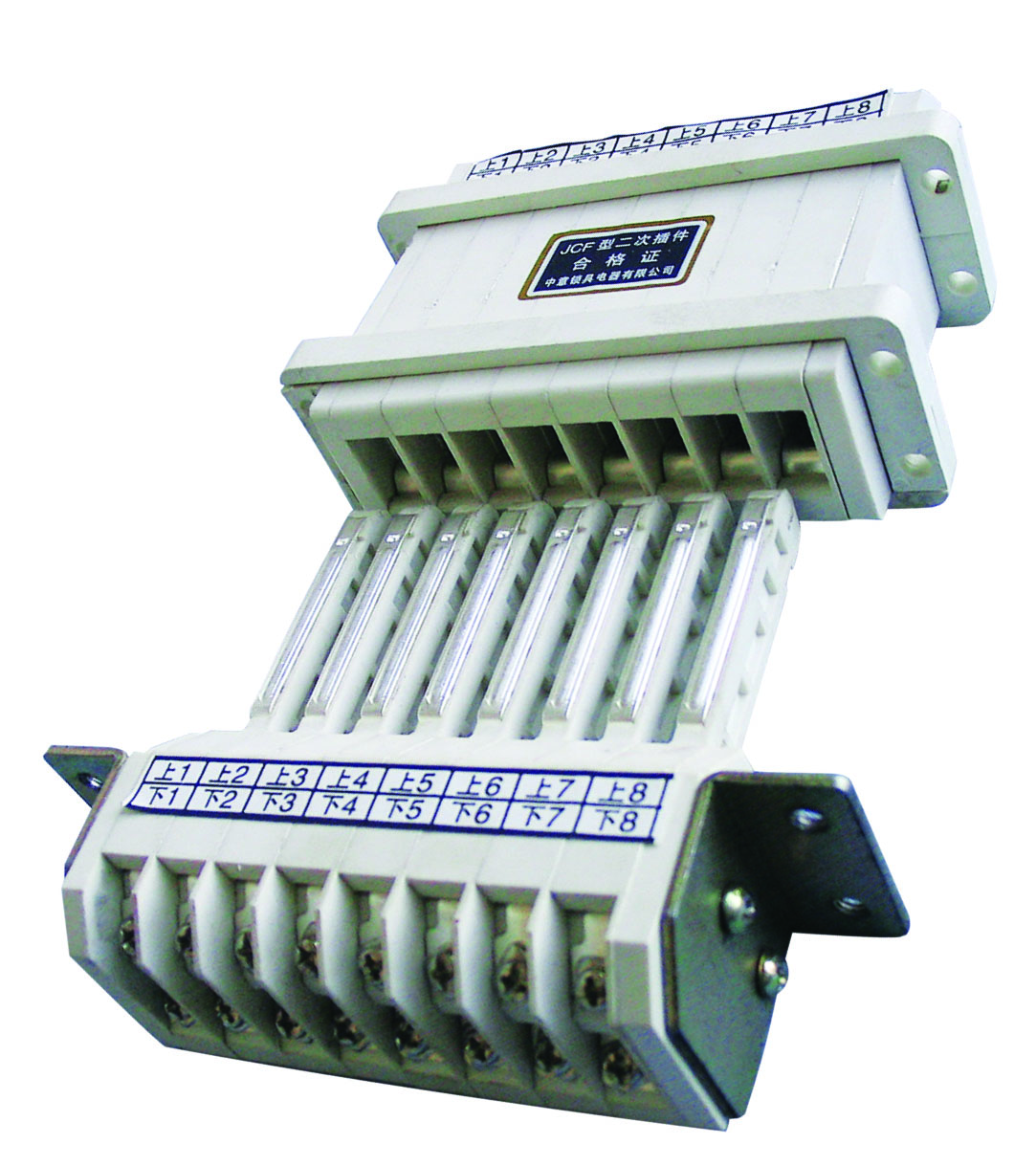

2.2.1 Роз’єми допоміжних ланцюгів серії JCF10

   З’єднувачі допоміжних ланцюгів серії JCF10 мають такі особливості:

• Номінальний струм: 10А
• Номінальна напруга: AC 380V/DC 250V
• Кількість контактів: 3, 5, 6, 8, 10, 13, 15, 16, 18 точок
•  Спосіб підключення: Вставний тип
• Матеріал: вогнестійкий пластиковий корпус, посріблені контакти
• Застосовні розподільні пристрої: різні шафи, такі як MNS, GCS, GCK, OKKEN,

Модель	Кількість контактів	Номінальний струм (A)	Номінальна напруга (В)	Сцена застосування
JCF10-10/3	3	10	AC 380/DC 250	Прості схеми керування
JCF10-10/5	5	10	AC 380/DC 250	Контроль гнучкості середньої складності
JCF10-10/6	6	10	AC 380/DC 250	Багатофункціональне управління
JCF10-10/8	8	10	AC 380/DC 250	Складні схеми керування
JCF10-10/10	10	10	AC 380/DC 250	Багатофункціональна передача сигналу
JCF10-10/13	13	10	AC 380/DC 250	Розширені функції управління
JCF10-10/15	15	10	AC 380/DC 250	Складні сигнальні системи
JCF10-10/16	16	10	AC 380/DC 250	Високоінтегративні системи управління
JCF10-10/18	18	10	AC 380/DC 250	Надскладні системи управління

2.2.2 Роз’єми допоміжних ланцюгів збоку

   З’єднувачі допоміжних ланцюгів бічної проводки підходять для особливих вимог встановлення, які потребують бокового підключення:

• Номінальний струм: 10А
• Номінальна напруга: AC 380V/DC 250V
• Кількість контактів: 12, 16, 20, 24, 26, 30 точок
• Спосіб підключення: Бічний тип проводки
•  Застосовні розподільні пристрої: стандартні шафи, такі як MNS, GCS, GCK, OKKEN, BLOKSET і 8PT

Модель	Кількість контактів	Номінальний струм (A)	Номінальна напруга (В)	Особливість
JCF2-6/12	12	10	AC 380/DC 250	Бічна проводка
JCF2-8/16	16	10	AC 380/DC 250	Бічна проводка
JCF2-10/20	20	10	AC 380/DC 250	Бічна проводка
JCF2-12/24	24	10	AC 380/DC 250	Бічна проводка
JCF2-13/26	26	10	AC 380/DC 250	Бічна проводка
JCF2-15/30	30	10	AC 380/DC 250	Бічна проводка

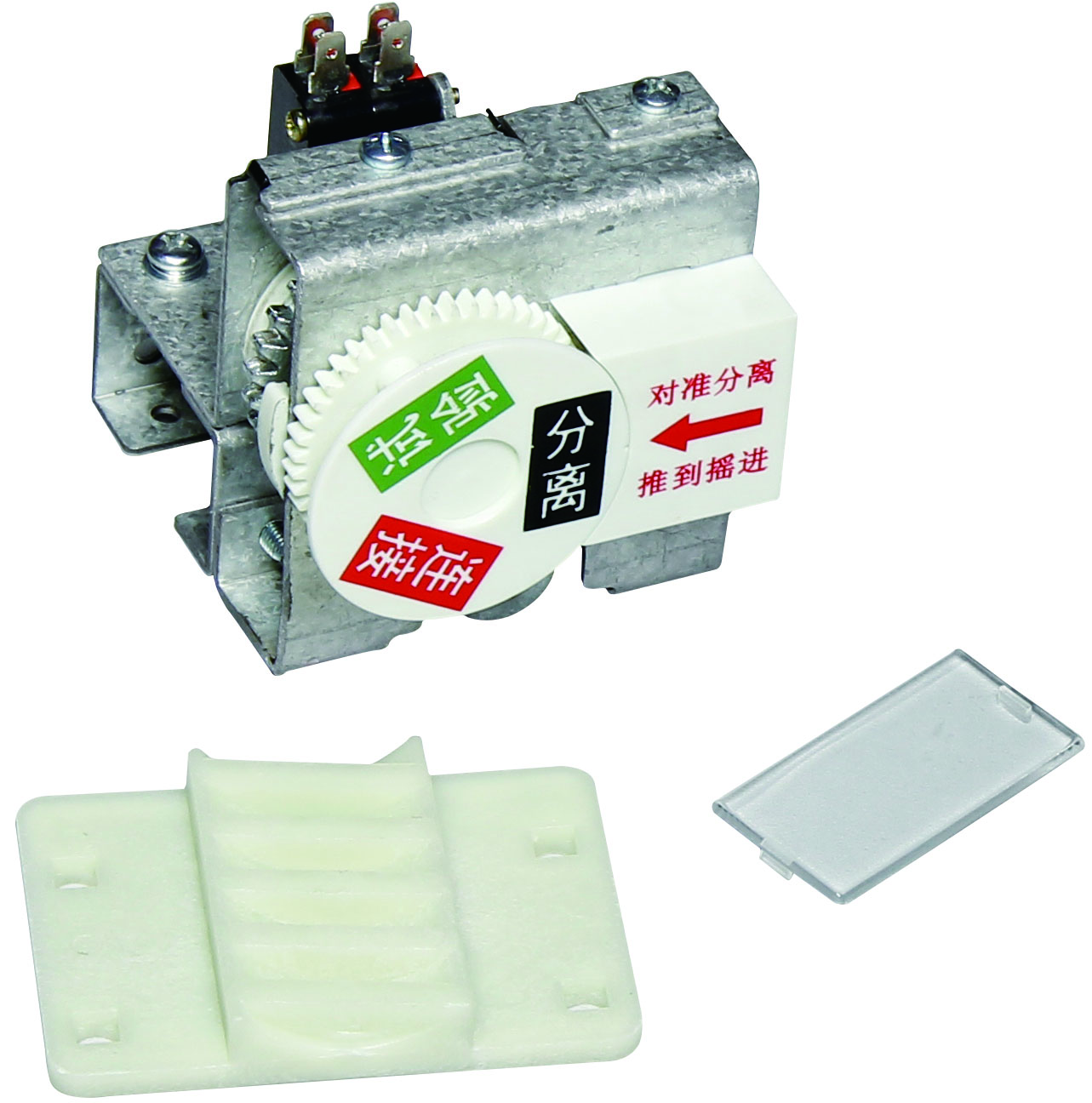

2.3 Серія робочих механізмів

   Механізми керування використовуються для штовхання, висування та блокування розподільних пристроїв висувного типу для забезпечення безпечної та надійної роботи.

2.3.1 Серія рухових механізмів MD

   Приводи MD підходять для ящиків різних розмірів:

• Номінальний струм: визначається застосуванням
• Спосіб роботи: Ручний привід
• Структурна конструкція: Міцний і довговічний
• Застосовні розподільні пристрої: стандартні шафи, такі як MNS, GCS, GCK, OKKEN, BLOKSET і 8PT

Модель	Відповідний розмір ящика	Особливість
CXJG-9-69-8	Стандартний розмір	Рушійний механізм
CXJG-9-82-8	Стандартний розмір	Рушійний механізм
CXJG-9-82-10	Стандартний розмір	Рушійний механізм
CXJG-9-119-8	Стандартний розмір	Рушійний механізм
CXJG-9-119-10	Стандартний розмір	Рушійний механізм
CXJG-9-145-10	Стандартний розмір	Рушійний механізм

2.3.2 Серія поворотних ручок

   Поворотні ручки використовуються для управління та позиціонування ящиків:

• Матеріал: високоякісна сталь
• Обробка поверхні: Антикорозійна обробка
• Застосовні розподільні пристрої: стандартні шафи, такі як MNS, GCS, GCK, OKKEN, BLOKSET і 8PT

Модель	опис	Сценарій застосування
Кривошип CXJG-9	Поворотна ручка	Операція ящика

2.3.3 Серія ручок F-типу

  Ручки типу F підходять для ящиків різної висоти:

• Матеріал: високоміцний пластик
•  Обробка поверхні: дизайн проти ковзання
• Застосовні розподільні пристрої: стандартні шафи, такі як MNS, GCS, GCK, OKKEN, BLOKSET і 8PT

Модель	опис	Відповідна висота ящика
F2 L=65	Ручка типу F	1 ящик
F3 L=80	Ручка типу F	Ящик на 2 одиниці
F4 L=120	Ручка типу F	Ящик на 3 одиниці

2.4 Серія опор шин

   Опори шинопроводів використовуються для кріплення та підтримки шин для забезпечення стабільності електричних з’єднань і механічної міцності.

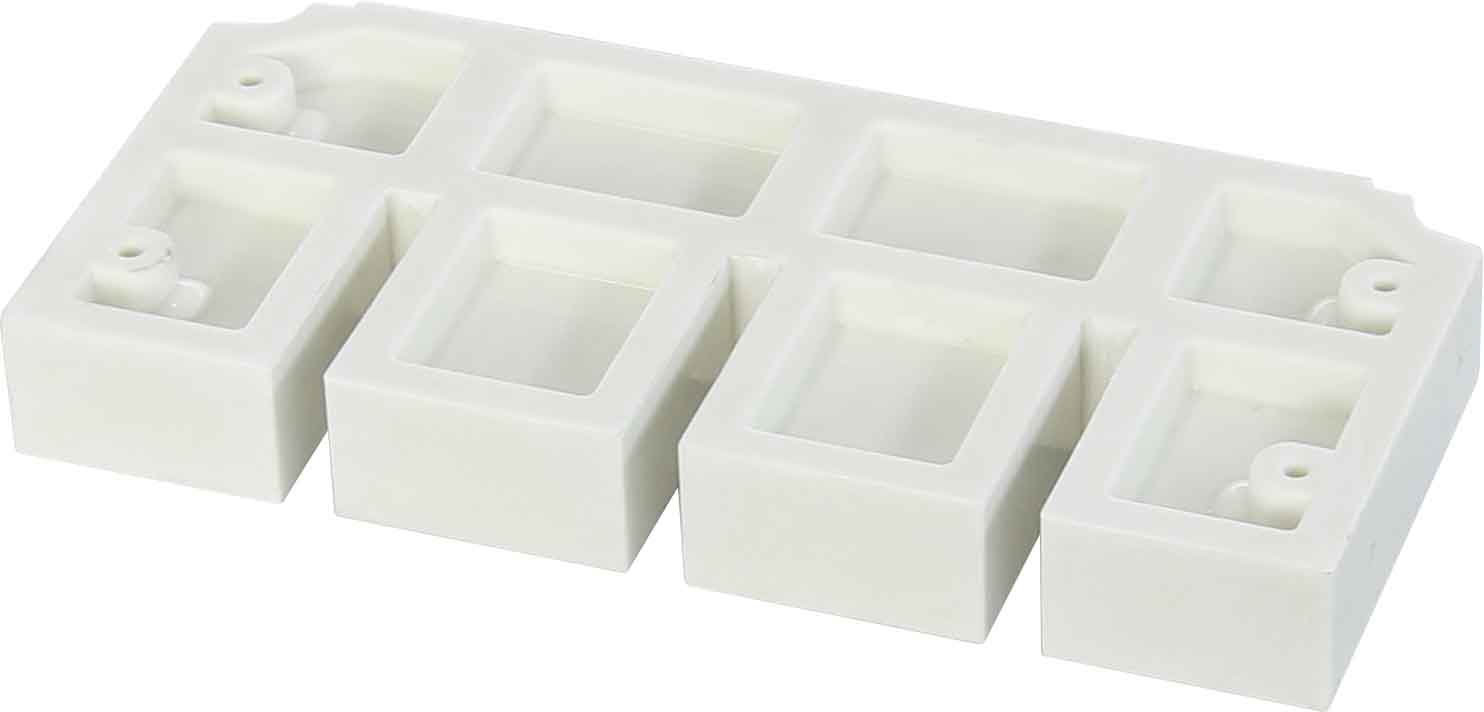

2.4.1 Серія опор вертикальних шин

   Вертикальні опори шин мають наступні особливості:

• Матеріал: високоміцний ізоляційний матеріал
• Номінальна напруга: AC 660V
• Номінальний струм: визначається характеристиками шин
• Застосовні розміри шин: 6×30, 6×40, 6×50, 6×60, 6×80, 6×100, 6×120 мм²
• Застосовні розподільні пристрої: стандартні шафи, такі як MNS, GCS, GCK, OKKEN, BLOKSET і 8PT

Модель	Застосовний розмір шини (мм)	Матерія	lФункція
ZMJ3-6×30	6×30	Високоміцний ізоляційний матеріал	Опора вертикальної шини
ZMJ3-6×40	6×40	Високоміцний ізоляційний матеріал	Опора вертикальної шини
ЗМЖ3-6×50	6×50	Високоміцний ізоляційний матеріал	Опора вертикальної шини
ZMJ3-6×60	6×60	Високоміцний ізоляційний матеріал	Опора вертикальної шини
ЗМЖ3-6×80	6×80	Високоміцний ізоляційний матеріал	Опора вертикальної шини
ЗМЖ3-6×100	6×100	Високоміцний ізоляційний матеріал	Опора вертикальної шини
ЗМЖ3-6×120	6×120	Високоміцний ізоляційний матеріал	Опора вертикальної шини

2.5 Серія аксесуарів для розподільних пристроїв

   До аксесуарів розподільних пристроїв відносяться петлі, дверні замки, напрямні та ін., що забезпечують конструктивну цілісність і зручність експлуатації розподільних пристроїв.

2.5.1 Серія дверних петель

   Дверні петлі використовуються для з'єднання і повороту дверних панелей КРУ:

•  Матеріал: високоякісна сталь
• Обробка поверхні: Антикорозійна обробка
• Застосовна висота дверних панелей: різні моделі підходять для дверних панелей різної висоти
• Застосовні розподільні пристрої: стандартні шафи, такі як MNS, GCS, GCK, OKKEN, BLOKSET і 8PT

Модель	опис	Сцени застосування
MLBK 300516R	Дверна петля 1	Стандартні дверні панелі
MLBK 300517R	Дверна петля 2	Стандартні дверні панелі
MLBK 300518R	Дверна петля 3	Стандартні дверні панелі
MLBK 300519R	Дверна петля 4	Стандартні дверні панелі
MLBK 300522R	Дверна петля	Стандартні дверні панелі
MLBK 300523R	Дверна петля	Стандартні дверні панелі
MLBK 300525R	Ліва дверна петля	Високі дверні панелі (>1 м)
MLBK 300526R	Права дверна петля	Високі дверні панелі (>1 м)

2.5.2 Серія дверних замків

   Дверні замки використовуються для захисту розподільних пристроїв:

• Матеріал: високоякісна сталь
• Обробка поверхні: Антикорозійна обробка
• Застосовні розподільні пристрої: стандартні розподільні пристрої, такі як MNS, GCS, GCK, OKKEN, BLOKSET і 8PT

Модель	опис	Особливість
MS705 H3	Дверний замок	Стандартний дверний замок
MS735	Дверний замок	Удосконалений дверний замок

2.5.3 Серія направляючих рейок

   Для опорних і висувних ящиків використовуються напрямні:

• Матеріал: високоякісна сталь
• Обробка поверхні: Антикорозійна обробка
• Застосовні розподільні пристрої: стандартні шафи, такі як MNS, GCS, GCK, OKKEN, BLOKSET і 8PT

Модель	опис	Сценарій застосування
Hanl 200022p1g	Ліва напрямна MNS - 420 мм	Ліва напрямна
Hanl 200022p2g	Права напрямна MNS - 420 мм	Права напрямна

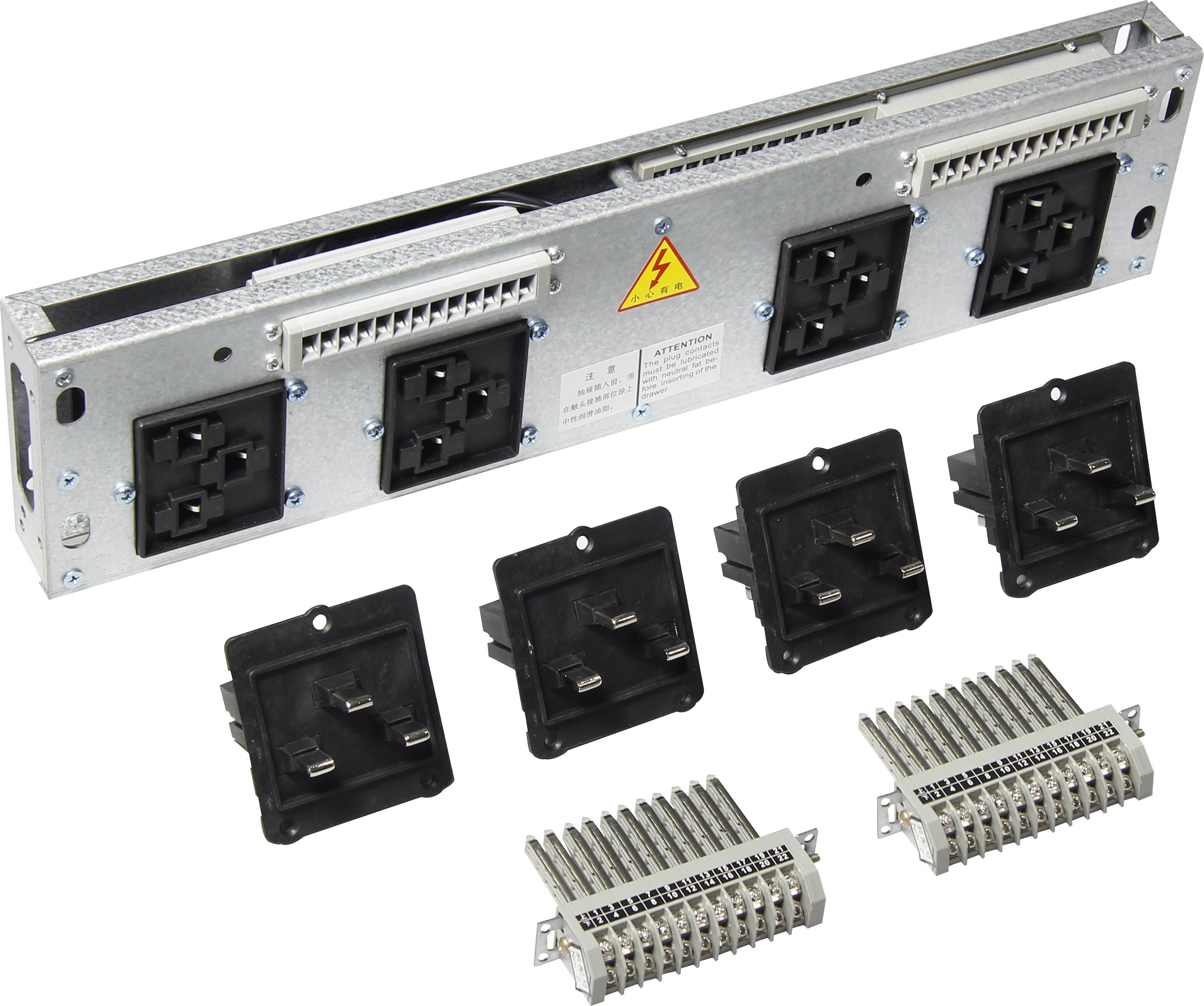

2.6 Серія адаптерів розподілу живлення

   Адаптери розподілу електроенергії використовуються для підключення та розподілу відгалужених ланцюгів для підвищення гнучкості та можливості розширення розподільних пристроїв.

2.6.1 1/4 адаптери розподілу живлення

   Адаптери розподілу живлення 1/4 схеми підходять для розгалужених ланцюгів малої потужності:

•  Номінальний струм: визначається застосуванням
• Спосіб підключення: Вставний тип
• Застосовні розподільні пристрої: стандартні шафи, такі як MNS, GCS, GCK, OKKEN, BLOKSET і 8PT

Модель	опис	Сценарій застосування
175×549-Б-1/4-55С	Адаптер розподілу живлення 1/4	Малопропускні відділення
175×549-B-1/4-55SC	Адаптер розподілу живлення на 1/4 ланцюга (розводка збоку)	Відгалуження малої потужності (бічна розводка)

2.6.2 1/2 адаптери розподілу живлення

   1/2-ланцюгові адаптери розподілу живлення підходять для відгалужень середньої потужності:

• Номінальний струм: визначається застосуванням
•  Спосіб підключення: Вставний тип
• Застосовні розподільні пристрої: стандартні шафи, такі як MNS, GCS, GCK, OKKEN, BLOKSET і 8PT

Модель	опис	Сценарій застосування
175×549-Б-283-55С	1/2-схемний адаптер розподілу живлення	Відділення середньої потужності
175×549-B-283-55SC	1/2 ланцюга живлення Розподільний адаптер середньої ємності (розводка збоку)	відгалуження (бічна проводка)

2.6.3 Змішані адаптери розподілу живлення

   Адаптери змішаного розподілу живлення дозволяють розгалужувати схеми різних специфікацій в одному модулі:

• Номінальний струм: визначається застосуванням
• Спосіб підключення: Вставний тип
• Застосовні розподільні пристрої: стандартні шафи, такі як MNS, GCS, GCK, OKKEN, BLOKSET і 8PT

Модель	опис	Особливість
175×549-B - Змішаний - 55S	Змішаний адаптер розподілу живлення	Змішаний з кількома специфікаціями
175×549-B - Змішаний - 55SC	Змішаний адаптер розподілу живлення (розводка збоку)	Змішане з декількома специфікаціями (бічна проводка)

2.7 Серія вимірювання та відображення

   Продукти серії вимірювання та відображення використовуються для моніторингу та відображення електричних параметрів розподільних пристроїв.

2.7.1 Серія вимірювальних панелей

    Вимірювальні панелі використовуються для встановлення вимірювальних приладів і елементів керування:

• Матеріал: високоякісна сталь
• Обробка поверхні: Антикорозійна обробка
• Застосовні розподільні пристрої: стандартні шафи, такі як MNS, GCS, GCK, OKKEN, BLOKSET і 8PT

Модель	опис	Сценарій застосування
ЦФБК-5	Вимірювальна панель	Висота 0,75U
ЦФБК-9	1/4 пластикова панель	Вимірювання малого розміру
ЦФБК-10	Панель 1/4	Вимірювання малого розміру
ЦФБК-9.1	1/4 пластикова панель	Вимірювання малого розміру
ЦФБК-10.1	1/4 металевої панелі	Вимірювання малого розміру
ЦФБК-7	1/2 пластикова панель	Вимірювання середнього розміру
ЦФБК-8	1/2 металевої панелі	Вимірювання середнього розміру
ЦФБК-7.1	1/2 пластикова панель	Вимірювання середнього розміру
ЦФБК-8.1	1/2 металевої панелі	Вимірювання середнього розміру

2.8 Інші аксесуари

   Окрім зазначеної вище основної серії, Richge також пропонує ряд інших аксесуарів для задоволення різних потреб користувачів.

2.8.1 Серія гумових фіксаторів

    Гумові фіксатори використовуються для фіксації та захисту електричних компонентів:

• Матеріал: високоякісна гума
• Діапазон температуростійкості: від -40 ℃ до +85 ℃
• Застосовні розподільні пристрої: стандартні шафи, такі як MNS, GCS, GCK, OKKEN, BLOKSET і 8PT

Модель	опис	Сценарій застосування
ZSQ-1	Гумовий фіксатор MD	Фіксація компонентів

2.8.2 Серія алюмінієвих нижніх напрямних

   Алюмінієві нижні напрямні використовуються для підтримки та направлення ящиків:

• Матеріал: алюмінієвий сплав
• Обробка поверхні: анодування
• Застосовні розподільні пристрої: стандартні шафи, такі як MNS, GCS, GCK, OKKEN, BLOKSET і 8PT

Модель	опис	Довжина
XDG2-1	Алюмінієва нижня напрямна	375 мм

2.8.3 Серія валів

   Для з'єднання і передачі використовуються вали:

•  Матеріал: високоякісна сталь
•  Обробка поверхні: Антикорозійна обробка
• Застосовні розподільні пристрої: стандартні шафи, такі як MNS, GCS, GCK, OKKEN, BLOKSET і 8PT

Модель	опис	Розмір
DXZ-3	SL - направляючий вал	8×8L=150

III. Інструкція з вибору продукту

3.1 Вибір з’єднувачів основного ланцюга

   Під час вибору роз’ємів основної схеми слід враховувати наступні фактори:

• Номінальний струм: виберіть відповідний рівень номінального струму на основі максимального робочого струму ланцюга.
• Кількість полюсів: Виберіть 3 полюси або 4 полюси відповідно до системних вимог.
• Спосіб встановлення: Виберіть відповідний метод встановлення на основі конструкції розподільного пристрою.
• Клас захисту: виберіть відповідний клас захисту відповідно до середовища застосування.

3.2 Вибір роз’ємів допоміжних ланцюгів

   Вибираючи роз’єми допоміжних ланцюгів, слід враховувати наступні фактори:

•  Кількість контактів: виберіть відповідну кількість контактів залежно від складності схеми керування.
• Номінальна напруга/струм: Виберіть відповідне номінальне значення відповідно до параметрів вторинного кола.
• Спосіб підключення: виберіть тип розетки або тип бічної проводки залежно від місця установки.
• Клас захисту: виберіть відповідний клас захисту відповідно до середовища застосування.

3.3 Вибір робочих механізмів

   При виборі робочого механізму слід враховувати наступні фактори:

•  Розмір ящика: виберіть відповідний механізм керування залежно від висоти ящика.
• Спосіб роботи: виберіть ручний або електричний режим відповідно до звичок користувача.
• Умови навколишнього середовища: Виберіть відповідний клас захисту відповідно до середовища застосування.

3.4 Вибір опор шин

   При виборі шинних опор слід враховувати наступні фактори:

• Розмір шини: виберіть відповідну опору на основі технічних характеристик шини.
• Спосіб встановлення: Виберіть відповідний метод встановлення на основі конструкції розподільного пристрою.
• Номінальна напруга: виберіть відповідний рівень номінальної напруги відповідно до напруги системи.

IV. Технічні стандарти та сертифікати

   Аксесуари для низьковольтних розподільних пристроїв Richge суворо відповідають наступним стандартам і специфікаціям:

• GB/T 7251.1-2013 Низьковольтні комутаційні та контрольні пристрої - Частина 1: Типові випробування та частково типові випробування вузлів
•  GB/T 7251.5-2011 Низьковольтні розподільні та контрольні пристрої - Частина 5: Спеціальні вимоги до вузлів для розподілу електроенергії в мережах загального користування
• IEC 61439-1 Низьковольтні комутаційні та контрольні пристрої - Частина 1: Загальні правила
• IEC 61439-2 Низьковольтні комутаційні пристрої та апаратура керування - Частина 2: Силові комутатори та апарати керування.
• Інші відповідні промислові стандарти та специфікації

V. Переваги продукту та сценарії застосування

5.1 Переваги продукту

   Аксесуари для низьковольтних розподільних пристроїв Richge мають такі переваги:

• Висока якість: використання високоякісних матеріалів і передових виробничих процесів для забезпечення надійної якості продукції.
• Модульна конструкція: полегшує установку, технічне обслуговування та оновлення, а також знижує витрати на систему.
• Сильна сумісність: сумісний з низьковольтними розподільними пристроями багатьох брендів для підвищення гнучкості системи.
•  Інноваційний дизайн: постійний випуск нових продуктів і рішень для задоволення потреб ринку.
• Широкий асортимент продукції: понад 1000 типів продукції для різних сценаріїв застосування.

5.2 Сценарії застосування

   Аксесуари для низьковольтних розподільних пристроїв Richge широко використовуються в таких сферах:

• Системи живлення: підстанції, розподільні станції, розподільні станції тощо.
• Промислова автоматизація: системи управління автоматизацією виробництва, обладнання виробничої лінії тощо.
• Будівельна електротехніка: комерційні будівлі, житлові будинки, громадські об'єкти та ін.
• Інфраструктура: транспортні вузли, об’єкти водного господарства, комунальне будівництво тощо.
•  Спеціальне середовище: шахти, нафтові родовища, хімічна промисловість, морське середовище тощо.

VI. Способи отримання інструкцій з продукту

   Щоб отримати детальні посібники з продукції для аксесуарів для низьковольтних розподільних пристроїв Richge, ви можете скористатися такими методами:

• Відвідайте офіційний веб-сайт компанії: увійдіть на офіційний веб-сайт Richge (https://www.richgeswitchgear.com/) і знайдіть відповідні посібники з продукту в розділі технічної підтримки або центру завантажень.
• Зв’яжіться з відділом продажів: зв’яжіться з відділом продажів за допомогою контактної інформації, зазначеної на офіційному веб-сайті, щоб отримати посібники з продукту.
• Надіслати електронний лист: надішліть електронний лист на адресу sales@switchgearcn.net, вказавши назву та модель необхідного посібника з продукту.
• Онлайн-консультація: скористайтеся функцією онлайн-консультації на офіційному веб-сайті, щоб подати заявку на отримання посібників для продукту.

VII. Резюме

    Як професійний виробник аксесуарів для низьковольтних розподільних пристроїв, Richge надає повний асортимент продукції, що охоплює з’єднувачі основних ланцюгів, з’єднувачі допоміжних ланцюгів, робочі механізми, опори шин, адаптери розподілу електроенергії, серії для вимірювання та відображення та інші серії, що включає понад 1000 типів продукції. Ці продукти мають такі переваги, як висока якість, модульна конструкція та висока сумісність, і широко використовуються в системах живлення, промисловій автоматизації, будівельній електротехніці та інших галузях.

   Вибір аксесуарів для низьковольтних розподільних пристроїв Richge не тільки гарантує доступ до високоякісних продуктів, але й забезпечує професійну технічну підтримку та комплексне післяпродажне обслуговування, пропонуючи надійний захист вашої системи живлення.

   Для отримання додаткової інформації про продукт відвідайте офіційний веб-сайт Richge або зв’яжіться з нашим відділом продажів.

VIII.PDF

/upload/7773/file/20251021/------------------------574987.pdf
