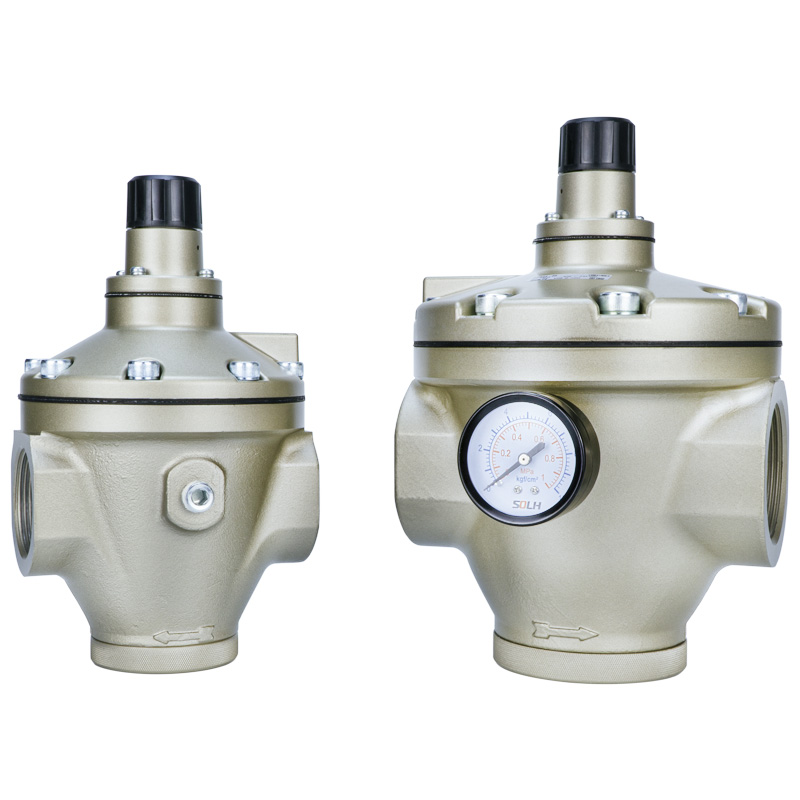

Пілотний регулятор тиску серії AR (SOLH від Richge Technology)

Бренд:SOLH від Richge Technology (睿其格科技)

Позиціонування продукту

     Пілотні регулятори SOLH AR охоплюють повні моделі AR425/435/625/635/825/835/925/935. Завдяки використанню внутрішньої рельєфної конструкції пілота, ця серія призначена для магістральних повітропроводів середнього та високого тиску, великого потоку, великої відстані та високої точності. У порівнянні зі стандартними регуляторами прямої дії, він забезпечує чудову точність регулювання, більшу пропускну здатність і сильнішу ефективність проти коливань тиску.

Структура та принцип роботи

     Конструкція: внутрішній пілотний рельєфний тип із постійним випуском пілотного повітря

     1. Вхідне стиснене повітря поділяється на канал основного потоку та незалежний пілотний контур керування.

     2. Тиск пілотного повітря штовхає діафрагму, щоб відрегулювати відкриття головного золотника для стабільного вихідного тиску.

     3. Вбудована функція скидання автоматично видаляє надлишковий вторинний тиск для підтримки постійного вихідного тиску.

     4. Постійний потік стравлюваного повітря зі швидкістю близько 5 л/хв забезпечує надшвидку реакцію та виняткову точність регулювання.

Ключові характеристики продукту

     1. Великий потік і високий рейтинг тиску

     Максимальний робочий тиск досягає 1,0 МПа з випробувальним тиском 1,5 МПа. Розміри портів варіюються від 1/4" до 2", ідеально відповідаючи заводським магістральним лініям і централізованим системам подачі повітря.

     2. Надвисока точність регулювання

     Гістерезис ≤0,02 МПа та повторюваність ≤0,01 МПа. Вихідний тиск залишається стабільним навіть при різких змінах тиску на вході або миттєвому стрибку потоку.

     3. Подвійний діапазон тиску в одному однаковому тілі

     3.1 Модель Suffix 25: 0,05–0,83 МПа для загального промислового застосування під високим тиском

     3.2 Модель із суфіксом 35: 0,02–0,20 МПа для сценаріїв точного керування низьким тиском

     4. Вбудований автоматичний скидання надлишкового тиску

     Додатковий зовнішній запобіжний клапан не потрібен. Вбудована рельєфна структура стабілізує вихідний тиск і запобігає впливу тиску на наступні пневматичні компоненти.

     5. Стабільна, зручна в обслуговуванні конструкція

     Діапазон робочих температур від -5 ℃ до +60 ℃. Корпус із литого під тиском алюмінієвого сплаву забезпечує роботу без змащення та довільну орієнтацію монтажу.

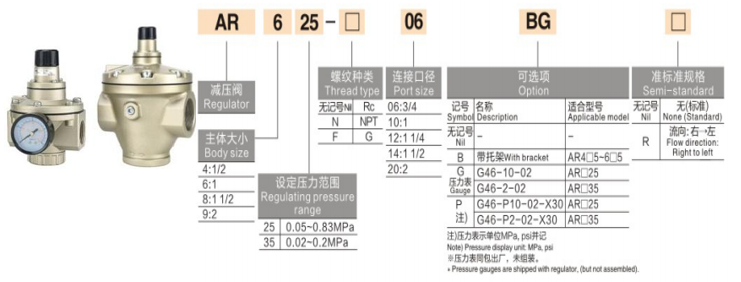

Таблиця моделей і характеристик

Загальні технічні параметри

     1. Застосовне середовище: сухе або змащене стиснене повітря

     2. Максимальний тиск на вході: 1,0 МПа

     3. Постійне споживання крові: прибл. 5 л/хв (ANR)

     4. Порт стандартного калібру: різьба 1/4 дюйма

     5. Тип конструкції: внутрішній пілот, рельєфний дизайн із постійним випуском

Типові застосування

     1. Заводські магістральні повітропроводи та станції централізованого повітропостачання

     2. Великопоточне обладнання, оснащене циліндрами великого діаметру, пневматичними двигунами, пристроями для продування та осушування повітря

     3. Точний пневматичний контроль: випробувальні пристрої, обладнання для позиціонування, контроль натягу та гідравлічні преси

     4. Трубопроводи з сильними коливаннями тиску та транспортуванням повітря на великі відстані

     5. Двоступеневі системи зниження тиску від повітряних резервуарів високого тиску до виробничого обладнання середнього тиску

Основне резюме

     Серія AR pilot об’єднує внутрішню рельєфну структуру пілота, велику пропускну здатність, високу точність, подвійний вибір діапазонів тиску та функцію постійного автоматичного випуску повітря. Він служить оптимальним рішенням для регулювання тиску для магістральних повітряних магістралей, високошвидкісного обладнання та високоточних пневматичних контурів високого тиску.

Порівняння вибору: Direct AR / Pilot AR / VEX1

     1. AR прямої дії (AR20~60): малий потік, економічна вартість, стандартна точність регулювання для малих розгалужених ланцюгів

     2. Pilot AR (AR425~935): середній і великий потік, висока точність, призначений для магістральних заводських повітропроводів

     3. Серія VEX1: надвисока пропускна здатність, 3-портовий дизайн вихлопу, багатоступінчасте регулювання тиску та надшвидке розвантаження
