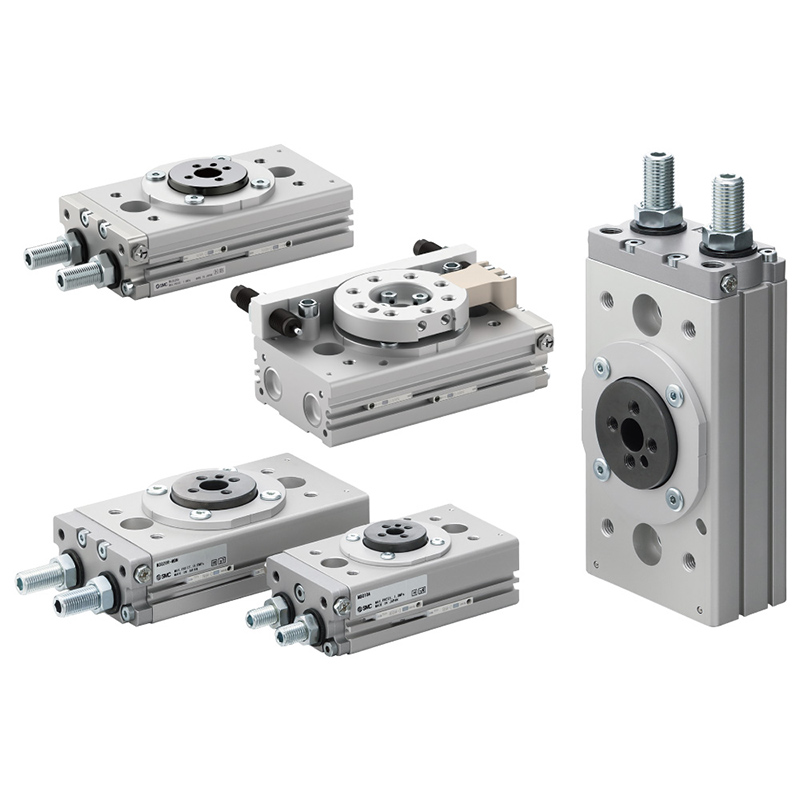

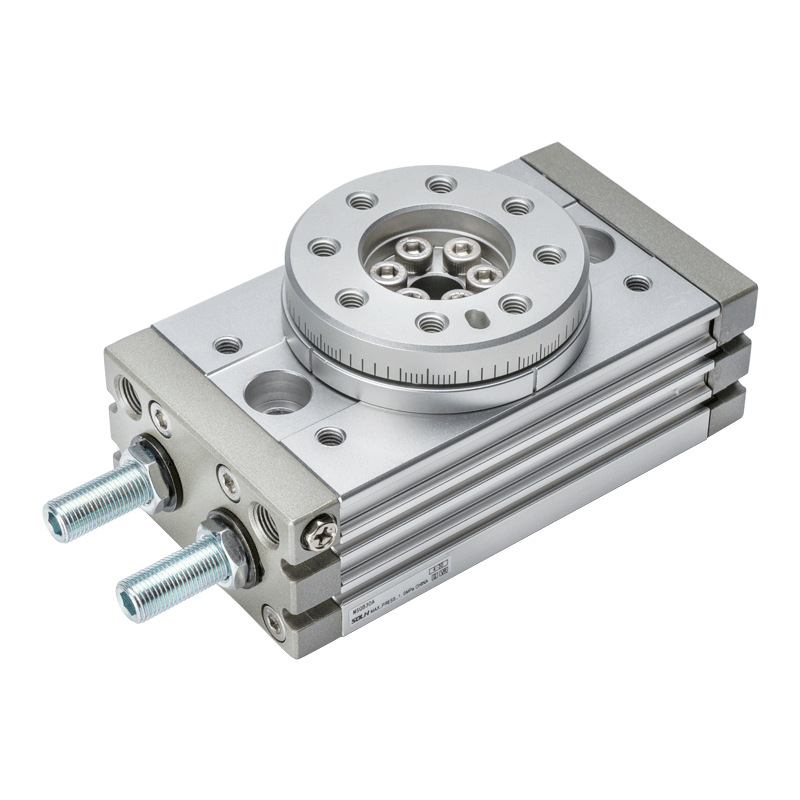

Поворотний стіл із рейковою рейкою та шестернею MSQ (технологія SOLH Richge)

Бренд:SOLH від Richge Technology

Огляд продукту

     Серія SOLH MSQ використовує подвійну поршневу симетричну рейкову та шестерневу структуру приводу, розділену на дві підсерії: стандартний клас MSQB та клас високої точності MSQA. Він має вбудований круглий монтажний столик із центральним порожнистим наскрізним отвором, кут повороту безперервно регулюється від 0~190°.

Симетрична подвійна поршнева рейкова шестерня забезпечує в 3–4 рази більший вихідний момент і чудову радіальну/осьову навантажувальну здатність порівняно з поворотними циліндрами CRQ лопатевого типу. Доступні два варіанти амортизації: вбудований гумовий буфер або вбудований гідравлічний буфер. Розташування подвійного повітряного отвору (торцева поверхня/передня сторона) спрощує компонування трубок; сумісні магнітні геркони для зворотного зв'язку сигналу поворотного положення. Широко використовується для станцій автоматизованого індексування, перевертання заготовки та точного позиціонування.

Таблиця класифікації та вибору серій (точність + відповідність буфера)

Повні правила кодування моделі

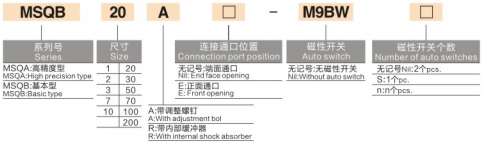

  1. Правило кодування 1: MSQB20A-□-M9BW-□

     Приклад: MSQB20A-M9BW

     -- MSQB / MSQA: ідентифікатор серії

        MSQB = стандартна базова серія; MSQA = високоточна точна серія

     -- 20: Розмір кадру (доступно: 10/20/30/50/70/100/200)

     -- A / R: регулювання кута та буферний код

        A = Подвійні гвинти регулювання кута торця; R = Вбудований гідравлічний амортизатор; немає суфікса = тільки гумовий буфер

     -- Середня коробка: положення повітряного порту

        Пусто = торцеві повітряні отвори; E = бічні передні повітряні отвори

     -- M9BW: модель магнітного перемикача

        Пустий = Без магнітного перемикача; Сумісний з універсальним герконовим датчиком M9BW / M9BL

     -- Остання коробка: кількість магнітних перемикачів

        Бланк = Стандарт 2 шт.; S = окремий шматок; Індивідуальна фігура = індивідуальна кількість

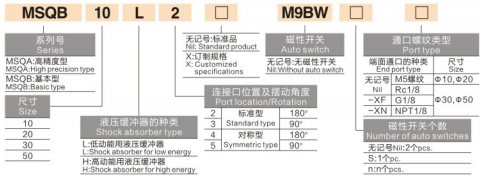

  2. Правило кодування 2: MSQB10L2-□-M9BW-□-□

     Приклад: MSQB10L2-M9BW

     -- MSQB: Стандартна серія; розмір рами 10/20/30/50

     -- L / H: ступінь кінетичної енергії гідравлічного буфера (лише для гідравлічної версії R)

        L = Гідравлічний буфер з низькою кінетичною енергією; H = Гідравлічний буфер з високою кінетичною енергією

     -- Цифра 2/3/4/5: специфікація фіксованого кута повороту

        2 = стандартний 180°; 3 = 90°; 4 = Симетричний 180°; 5 = симетричний 90°

     -- Середня коробка: нестандартне маркування X, пусто = стандартна стандартна модель

     -- M9BW: магнітний перемикач, порожній = датчик відсутній

     -- Передостанній ящик: кількість магнітних перемикачів; заготовка=2шт, S=1шт

     -- Остання коробка: Специфікація різьби повітряного порту

        Заготовка = різьба М5 (тільки для розміру 10/20); XF = G1/8; XN = американська різьба NPT1/8

Основні структурні переваги

  1. Симетричний подвійний поршневий рейково-шестерневий привід

     -- Подвійні синхронні поршні синхронно штовхають шестерню, усуваючи однобічний люфт; рівномірний вихід крутного моменту з нульовим тремтінням обертання, набагато більша вантажопідйомність, ніж у однопоршневих пластинчастих циліндрів.

  2. Інтегрований поворотний стіл з отворами для штифтів

     -- Попередньо оброблені на столі отвори під штифти для позиціонування та стандартні монтажні різьбові отвори для прямого закріплення зажиму/деталі, легкого вирівнювання та високої інтегральної жорсткості. Центральний порожнистий наскрізний отвір (φ6~φ24) дозволяє повітряним трубкам і кабелю датчика проходити через центр, акуратне внутрішнє розташування машини.

  3. Схема подвійного повітряного отвору

     -- Два варіанти трубопроводів: торцевий впускний отвір для повітря або бічний передній порт E-типу, гнучка прокладка трубок для компактного замкнутого обладнання без механічних перешкод.

  4. Незалежні двосторонні гвинти регулювання кута (суфікс A)

     -- Окремі обмежувальні гвинти на обох кінцях для незалежного обмеження ходу за годинниковою стрілкою та проти неї; діапазон коливання плавно регулюється в межах 0~190°, заводська настройка за замовчуванням становить 190°.

  5. Дві додаткові системи амортизації

     -- Стандартна версія: подвійний гумовий амортизатор для зменшення шуму під низьким швидкісним навантаженням

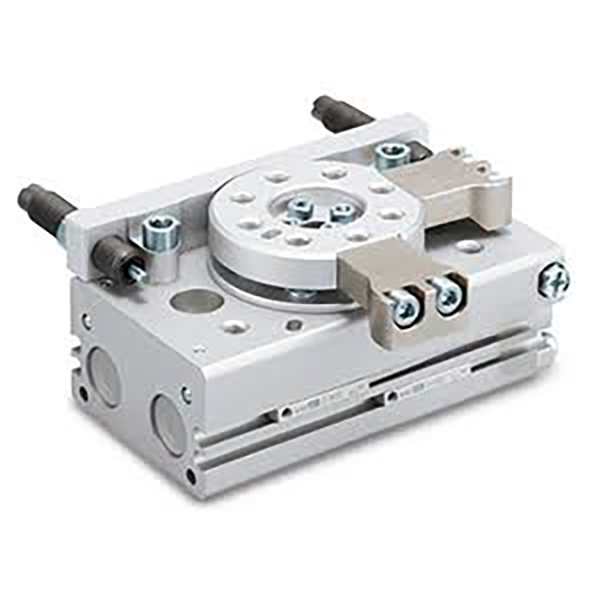

     -- Версія гідравлічного амортизатора R: інтегрований масляний амортизатор (L низькокінетичний клас / H висококінетичний клас) поглинає сильний удар на високій швидкості, мінімізує зупинку вібрації та захищає пристосування та заготовки

  6. Сумісний із магнітним зворотним зв'язком

     -- Вбудоване постійне магнітне кільце всередині корпусу циліндра, сумісне з герконами M9BW / M9BL для передачі сигналів на місці 0°/90°/180° до ПЛК для автоматичної логіки блокування.

  7. Опора прецизійного кулькового підшипника для MSQA

     -- Високоточна модель MSQA використовує прецизійний кульковий підшипник; радіальне та осьове биття ≤0,01 мм, точність повторного позиціонування ±0,01 мм. Базова версія MSQB відповідає загальним вимогам автоматизованого позиціонування.

Універсальний стандарт технічних умов

  1. Режим приводу: двостороння поршнева рейка та шестерня подвійної дії

  2. Діапазон робочого тиску

    -- Тип гумового буфера: 0,1~1,0 МПа

     -- -R тип гідравлічного буфера: 0,1~0,6 МПа

  3. Випробувальний тиск: 1,05 МПа

  4. Температура навколишнього середовища: 0~60 ℃ (без льоду всередині повітряного контуру)

  5. Регульований діапазон коливань: 0~190° безступінчасто настроюється, заводська установка 190°; фіксований кут 90° / 180° опціонально

  6. Змащення: попередньо заповнене мастило тривалого терміну служби на заводі, конструкція без змащення сумісна з чистим сухим повітрям без масла

  7. Застосовне середовище: відфільтроване сухе стиснене повітря (точність фільтрації ≥40 мкм)

Таблиця крутного моменту та несучої здатності (припливне повітря 0,5 МПа)

Таблиця порівняння максимальної кінетичної енергії буфера

Повні правила вибору моделі

  1. Вибір класу точності

     -- Позиціонування мікросхеми, оптична перевірка друкованої плати, точне складання → Високоточна серія MSQA

     -- Загальне перевертання заготовок, відхилення матеріалу та сортування → Стандартна базова серія MSQB

  2. Правило відповідності буферів

     -- Низька швидкість, легке навантаження, контроль витрат: модель гумового буфера без R

     -- Високочастотний швидкий цикл, сильний удар деталі: Виберіть -R гідравлічний буфер; легкий удар класу L, сильний удар класу H

  3. Вибір кута повороту

     -- Завантаження/вивантаження з поворотом на 90°: суфікс 3 / 5

     -- Зворотно-поступальна індексація на 180°, двостороннє виявлення: суфікс 2 / 4

     -- Індивідуальний довільний обмежений діапазон коливання: універсальна модель з регулювальним гвинтом A

  4. Схема повітряного порту

     -- Компактний обмежений внутрішній простір машини: версія переднього порту з боку E

     -- Стандартний зовнішній відкритий трубопровід: торцевий порт за замовчуванням

  5. Зворотній зв'язок сигналу положення

     -- Сигнал на місці, необхідний для блокування ПЛК: обладнайте магнітні перемикачі M9BW (стандарт 2 шт.); тільки одностороннє виявлення виберіть один перемикач S

  6. Специфікація нитки

     -- Розмір 10/20 малих рамок стандартна різьба M5; середньо-великий 30/50 опціонально G1/8 (XF), NPT1/8 (XN) Американська різьба

Типові сценарії промислового застосування

     -- 3C Electronics Precision Automation: поворотне позиціонування мікросхеми, багатокутовий оптичний огляд друкованої плати, вузол індексації мікрокомпонентів

     -- Пакувальні виробничі лінії: станції закупорювання пляшок, зміна напрямку картону на 90°, ротаційне прикріплення етикеток

     -- Пристосування для верстатів: перевертання заготовки, позиціонування індексації штампування

     -- Обладнання для логістичного сортування: відведення матеріалу, механізм поворотної зупинки трубопроводу

     -- Кінцевий ефектор міні-маніпуляторів: обертання шарніра робота, перекидання вакуумного патрона

     -- Прецизійне випробувальне обладнання: поворотний стіл для огляду, багатокутне пристосування для перевірки герметичності

Підтримка рішень для підбору пневматичних схем

  1. Стандартна загальна схема

     -- Двоточкова комбінація джерела повітря AFC → електромагнітний клапан 4V210 5/2 → повітряна трубка PU → поворотний стіл MSQ (магнітний перемикач M9BW, підключений до ПЛК)

  2. Вибухозахищена схема цеху

     -- Вибухозахищений блок обробки джерела повітря → 50-VFE вибухозахищений 5-ходовий електромагнітний клапан → ПУ гнучкий шланг → MSQB/MSQA обертовий циліндр для небезпечного середовища

  3. Mini Precision Micro Station

     -- Міні-фільтр регулятора повітря AC1500 → електромагнітний клапан 3/2 серії 3V → тонка трубка PU4 → маленький поворотний стіл MSQ10 / MSQ20

Резюме одним реченням

     Поворотний стіл SOLH MSQ із подвійною поршневою рейкою та шестірнею поділяється на класи високої точності MSQB та MSQA, підтримує регульоване коливання 0~190°, подвійну гумову/гідравлічну амортизацію, подвійне розміщення повітряного отвору з кінця/боку та центральний порожнистий отвір для електропроводки, забезпечує в 3–4 рази вищий крутний момент, ніж лопатеві циліндри як універсальний поворотний індексний привод для лінії електроніки, упаковки, верстатів і тестування.
