Прецизійний лінійний ковзний циліндр із бічними рейками серії HLH

Точний лінійний ковзний циліндр із бічними рейками серії HLH (рециркуляційна кулькова напрямна)

Бренд:SOLH від Richge Technology

Позиціонування продукту

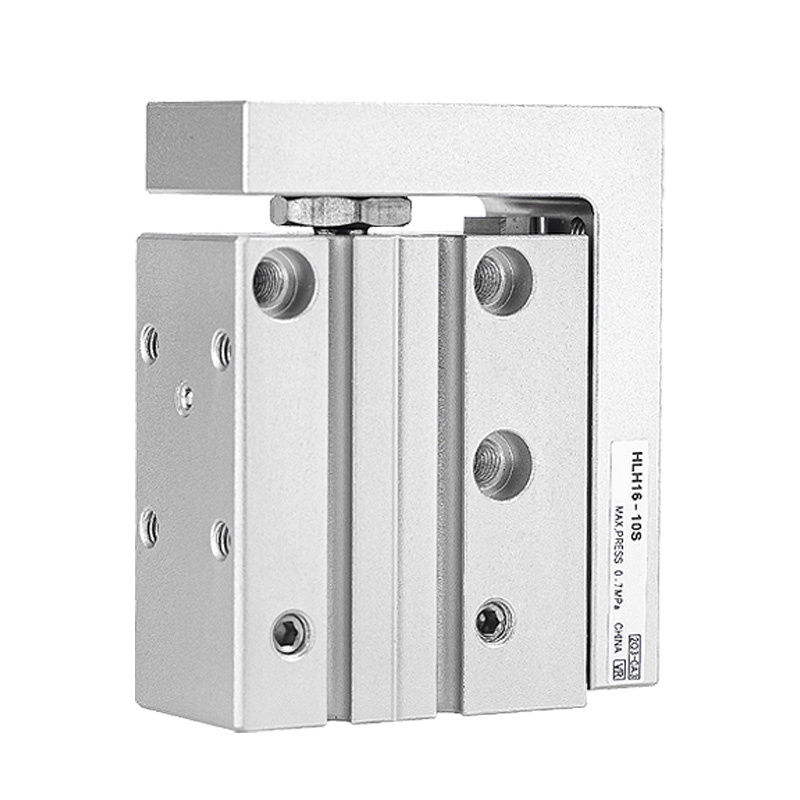

     Серія SOLH HLH — це низькопрофільний лінійний циліндр, оснащений вбудованою збоку L-подібною рециркуляційною кульковою лінійною напрямною. Завдяки ультратонкому тонкому корпусу для економії місця для установки, він спеціально розроблений для точного складання, позиціонування невеликого навантаження та автоматизованого обладнання з обмеженим монтажним просвітом.

Огляд серії

     -- Код серії: HLH (конструкція з односторонньою рейкою, без симетричного варіанту з двома рейками)

     -- Направляюча система: лінійна направляюча рециркуляційної кульки, встановлена ​​збоку (інтегрована рейка L-типу)

     -- Тип роботи: поршневий циліндр подвійної дії

     -- Застосовне середовище: чисте стиснене повітря (точність фільтрації ≥40 мкм)

     -- Основні конкурентні переваги: ​​надтонкий профіль, монтажні отвори в 4 напрямках, розташування повітряних отворів у 3 напрямках, чудове використання простору

Таблиця основних технічних характеристик

Структурні та продуктивні переваги

  1. Інтегрована бічна рециркуляційна кулькова рейка L-типу

     Цільна конструкція рейки та каретки забезпечує чудову прямолінійність і точність проти обертання; ультравузький тонкий корпус значно зменшує загальну монтажну ширину.

  2. Універсальна 4-стороння монтажна схема

     Монтажні різьбові отвори, виконані на нижній, бічній, передній і задній торцях основного корпусу; гнучке кріплення з чотирьох напрямків, щоб відповідати складній компактній компоновці обладнання.

  3. Гнучка конфігурація 3-стороннього повітряного порту

     Вхідні/вихідні отвори для повітря доступні на задній частині, бічній стороні та передній поверхні; дуже вільне розташування трубопроводів для акуратної та акуратної траси контуру.

  4. Монтажні поверхні подвійного кріплення

     Різьбові отвори для кріплення інструменту як на верхній поверхні, так і на передній стороні каретки; позиціонування шпилькових отворів на верхній площині, щоб гарантувати точне позиціонування джига.

  5. Попередньо оброблені сенсорні канавки

     Стандартні розсувні прорізи з обох боків корпусу циліндра для легкого встановлення та регулювання положення магнітних герконів.

  6. Вбудований плаваючий шарнір

     Плаваюче з'єднання між поршневим штоком і кареткою ковзання усуває бічні бокові навантаження та захищає внутрішній поршневий вузол від пошкодження прогину.

Правило найменування коду моделі

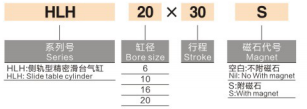

   1. Приклад: HLH16×30S

     -- HLH: код серії для тонкого ковзного циліндра бічної рейки

     -- 16: діаметр отвору циліндра (мм)

     -- 30: Номінальна довжина ходу (мм)

     -- S: Вбудоване постійне магнітне кільце (стандартна заводська конфігурація)

Таблиця теоретичної вихідної сили (одиниця: Н)

Рекомендації щодо вибору моделі та типові застосування

  1. Ключові моменти вибору

     -- Пріоритет обмеження простору: виберіть HLH, якщо простір для установки надзвичайно обмежений, і потрібен ультратонкий вузький привод.

     -- Характеристика навантаження: підходить для зворотно-поступального руху в невеликих навантаженнях без очевидного ексцентричного бічного навантаження, висока вимога до точності позиціонування.

     -- Порівняння з серією HLQ: HLH тонший і компактний; Подвійна рейка HLQ з підвищеною жорсткістю та більшою вантажопідйомністю.

  2. Типові сценарії промислового застосування

     -- Прецизійне монтажне обладнання для виробництва електроніки та напівпровідників 3C

     -- Міні-автоматизовані випробувальні пристосування та інспекційні станції

     -- Легкі прецизійні механізми затиску, штовхання та позиціонування

     -- Блоки зворотньо-поступального руху з легким навантаженням, встановлені всередині вузьких компактних машин

Резюме одним реченням

     Лінійний ковзний циліндр SOLH HLH із ультратонкими бічними L-рейками використовує рециркуляційну кулькову напрямну, підтримує 4-стороннє кріплення та 3-стороннє розташування повітряних отворів із вбудованим магнітним кільцем у стандартній комплектації, ідеальний пневматичний привід для точного позиціонування невеликого навантаження для вузького простору 3C та напівпровідникового обладнання автоматизації.
