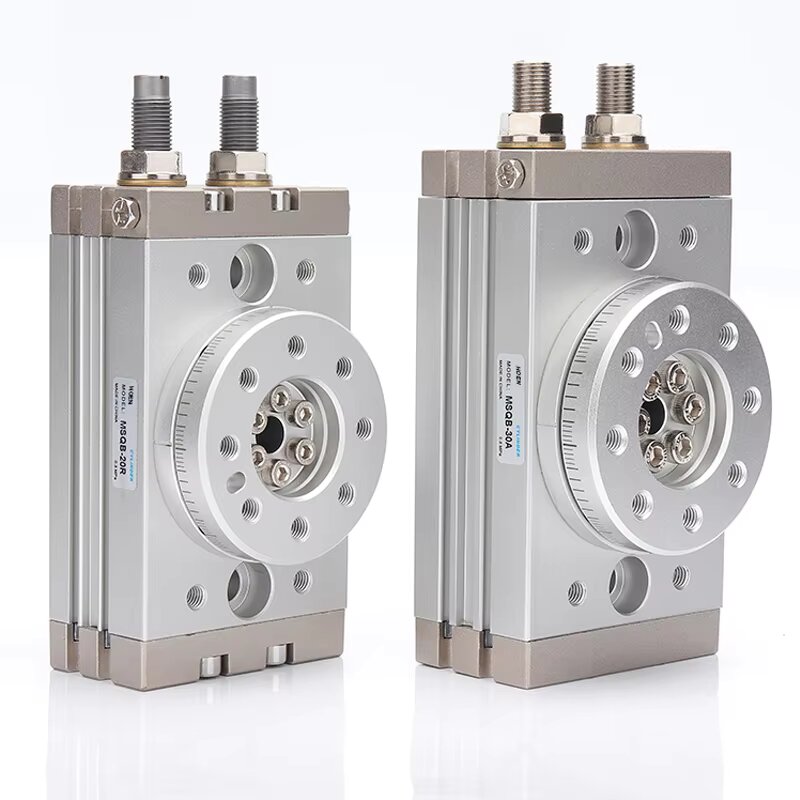

Поворотний привід серії HRQ із зубчатою рейкою

Бренд:SOLH від Richge Technology

Позиціонування продукту

     Поворотний циліндр SOLH HRQ використовує симетричну конструкцію трансмісії з подвійним поршнем і рейковою шестернею, що забезпечує надплавне обертання, подвійну вихідну тягу та високу повторювану точність позиціонування. Кут повороту безперервно регулюється в межах 0~190°, широко використовується для станцій ротаційного індексування, затискання заготовок, перевертання та сортування на всьому автоматизованому виробничому обладнанні.

Таблиця швидкого вибору серії

Універсальна базова таблиця технічних специфікацій

Вихідний крутний момент і дані про допустиме навантаження

  1. Теоретичний вихідний крутний момент (0,5 МПа припливного повітря, одиниця: Н·м)

  2. Довідкова таблиця максимально допустимого навантаження

Порада щодо вибору безпеки навантаження

     -- Фактичне робоче навантаження має відповідати наведеній нижче формулі безпеки, щоб уникнути деформації та передчасного виходу з ладу:

     -- Фактичне осьове навантаження / Макс. осьове навантаження + Фактичне радіальне навантаження / Максимальне радіальне навантаження + Фактичний згинальний момент / Макс. згинальний момент ≤ 15.

Переваги конструкції

  1. Симетричний рейковий привід

     -- Збалансований подвійний поршень забезпечує подвійний вихідний крутний момент, стабільне обертання без тремтіння, чудову точність позиціонування та чудову здатність витримувати великі навантаження порівняно з однолопатевими поворотними циліндрами.

  2. Багатоспрямована монтажна основа

     -- HRQ10~HRQ200: різьбові монтажні отвори, розподілені на обох бічних сторонах;

     -- Micro HRQ2/3/7: монтажні отвори на нижній площині; гнучке розташування для компактних корпусів обладнання.

  3. Центральний порожнистий наскрізний отвір

     -- Порожниста конструкція на поверхні поворотного столу дозволяє повітряним трубкам, кабелям датчиків проходити через центр, акуратне розташування внутрішніх труб без зовнішнього втручання в лінію.

  4. Два додаткових буферних розчину

     -- Механічний обмежувальний гвинтовий буфер: низька вартість, підходить для невеликого навантаження та низькошвидкісної переривчастої роботи

     -- Гідравлічний амортизатор (суфікс -A): здатність поглинати енергію в 3-5 разів вища, ніж гвинтовий буфер, ефективно пригнічує ударну вібрацію під час високошвидкісної зупинки великого вантажу, гарантує повторюваність точного позиціонування

  5. Сумісність з універсальним магнітним вимикачем

     -- Стандартні попередньо оброблені сенсорні канавки з обох боків корпусу циліндра, сумісні з D-M9BV, D-A93 та іншими загальними магнітними герконами для зворотного зв’язку на місці поворотного сигналу до системи керування ПЛК.

Повне правило іменування моделі

  1. Приклад базової моделі: HRQ30-A

     -- HRQ: код серії циліндрів поворотної зубчастої рейки та шестерні

     -- 30: код розміру рами, що відповідає фіксованим крутним моментам і параметрам навантаження

     -- -A: суфікс для вбудованого гідравлічного амортизатора; без суфікса = механічний обмежувальний гвинтовий буфер

  2. Розширене визначення суфікса

     -- -S: торцева кришка з нержавіючої сталі для антикорозійного вологого середовища

     -- Параметри різьби: конічна різьба PT, паралельна різьба G, американська стандартна різьба NPT

Покрокова інструкція з вибору та типове застосування

  1. Правила пріоритету відбору

     -- Висока швидкість, велике навантаження на заготовку, високоточне позиціонування упору → модель гідравлічного буфера HRQ□-A

     -- Невелике навантаження, низька швидкість циклу, суворий контроль витрат → Стандартна версія гвинтового буфера HRQ

     -- Вологе / злегка корозійне середовище майстерні → HRQ□-A(S) варіант торцевої кришки з нержавіючої сталі

     -- Пріоритет узгодження навантаження: перевіряйте три основні індикатори одночасно – вихідний крутний момент, згинальний момент, допустиме радіальне та осьове навантаження

  2. Типові сценарії промислового застосування

     -- Прецизійне автоматичне складання: складання поворотних частин, станції затягування гвинтів

     -- Логістика сортування матеріалу: поворот заготовки на 90°/180°, перемикання напрямку конвеєра

     -- Пневматичні затискні пристосування: поворотний механізм затиску та обертання

     -- Пакувальні машини: обертання пляшок, автоматичні роторні станції для наклеювання етикеток

Порівняння продуктивності: HRQ із рейковою шестірнею та поворотним циліндром лопатевого типу

Резюме одним реченням

     Поворотний циліндр SOLH HRQ із подвійною поршневою рейкою та шестернею пропонує додаткові варіанти з механічним гвинтом/гідравлічним буфером із корозійно-стійкою версією з нержавіючої сталі, кріпленням у кількох напрямках та конструкцією центрального порожнистого столу, що забезпечує стабільне поворотне позиціонування з високим крутним моментом у важких умовах для автоматичного складання, пакування та виробничих ліній сортування матеріалів.
