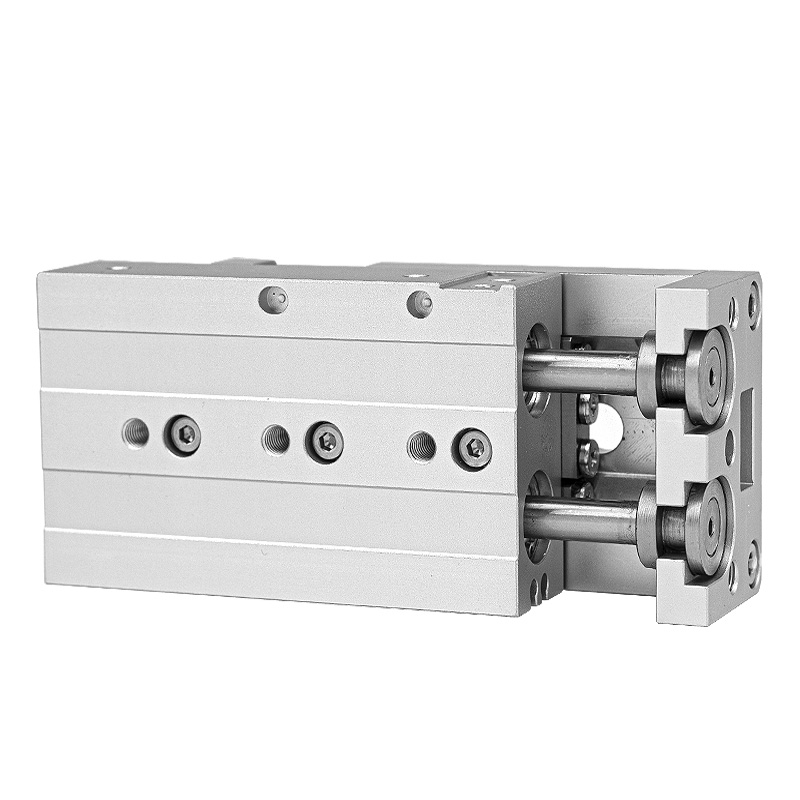

Двохвальний прецизійний ковзний циліндр серії HLS / HLSL (тип поперечної роликової направляючої)

Бренд:SOLH від Richge Technology

Позиціонування продукту

     Двохвальний прецизійний циліндр серії SOLH HLS / HLSL використовує поперечну роликову лінійну напрямну як основний напрямний компонент. Порівняно з рециркуляційними кульковими циліндрами HLQ він забезпечує набагато вищу жорсткість, чудову точність повторного позиціонування та більшу стійкість до ексцентричних бічних навантажень, ідеально відповідаючи важким навантаженням, надточне складання та процеси автоматизації позиціонування.

Класифікація серії: HLS VS HLSL

     -- Стандартний тип HLS: корпус циліндра, встановлений з одного боку каретки, компактна загальна ширина. Підходить для обмеженого простору установки, середніх і малих умов навантаження без очевидного ексцентричного зсуву.

     -- Симетричний тип HLSL: циліндр, центрований між двома паралельними поперечними роликовими напрямними, рівномірний розподіл сил, значно підвищена жорсткість і велика вантажопідйомність. Перший вибір для важких навантажень, ексцентричних навантажень і сценаріїв роботи з надвисокою точністю.

Таблиця основних технічних характеристик

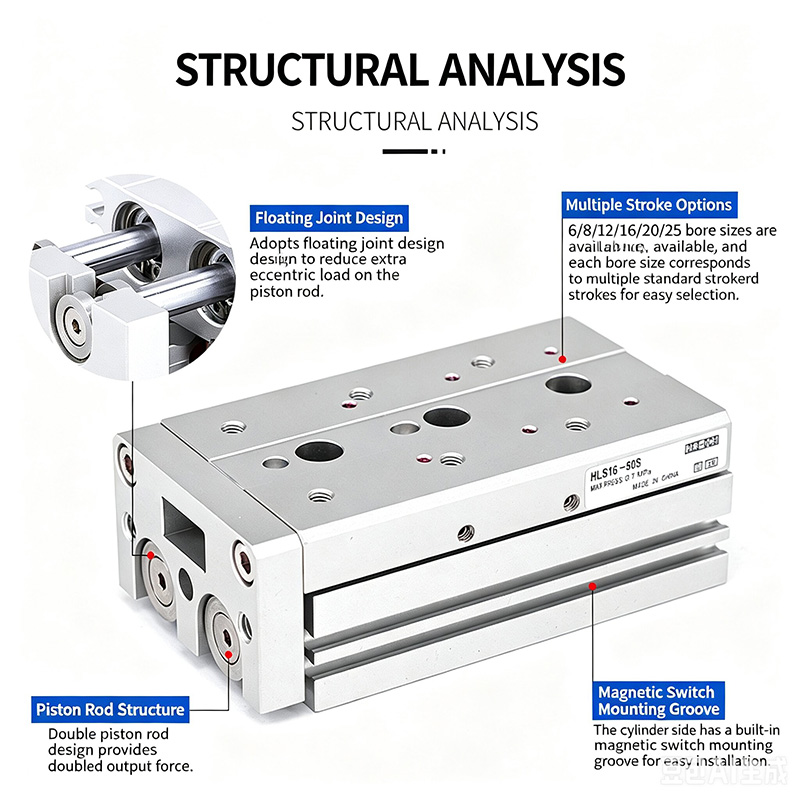

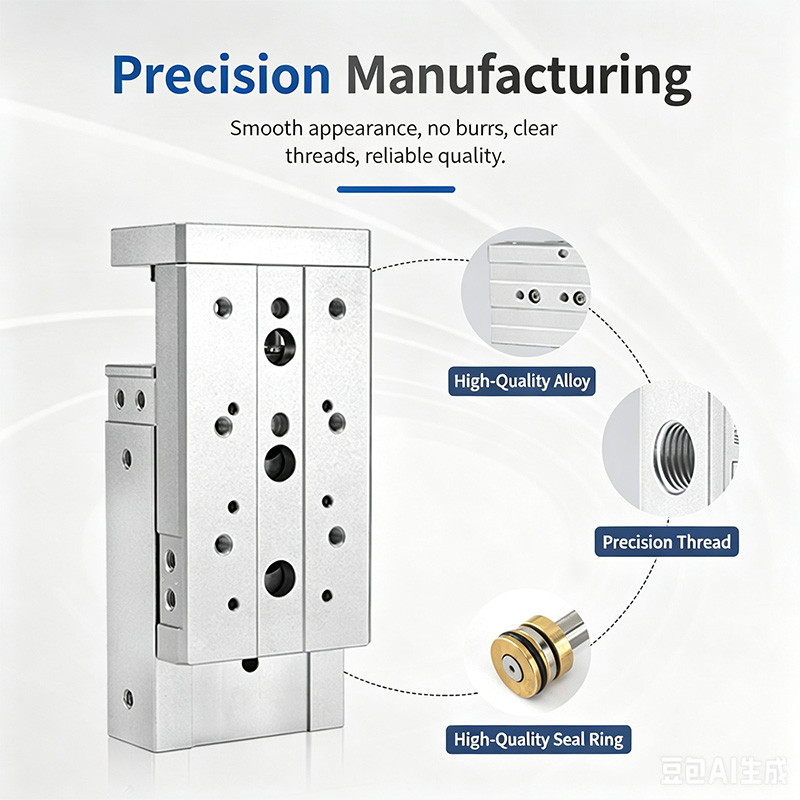

Структурні та основні переваги продуктивності

  1. Лінійна напрямна поперечного ролика (конструкція контактної лінії ролика)

     -- Несуча конструкція лінійного контакту забезпечує надзвичайну жорсткість, виняткову прямолінійність і точність проти обертання, сильну ударостійкість і стабільну роботу під великим навантаженням. Інтегрована цільна конструкція направляючої каретки з наднизьким коефіцієнтом тертя, надзвичайно плавним рухом і розширеним циклом обслуговування.

  2. Вбудоване плаваюче з'єднання

    -- Пружне плаваюче з'єднання між поршневим штоком і ковзною платформою компенсує бічну силу та ексцентричний крутний момент, уникаючи відхилення поршневого штока та пошкодження від перевантаження.

  3. Здвоєні паралельні поршневі штоки

    -- Вихід подвійної тяги, відмінні характеристики проти кручення, підтримує високу точність позиціонування під навантаженим станом.

  4. Багатоспрямований універсальний монтаж

     -- На нижній, передній і бічних поверхнях виконані різьбові монтажні отвори для встановлення в 3 напрямках; точні отвори для штифтів, попередньо оброблені на основі для швидкого точного позиціонування.

  5. 3-сторонні монтажні поверхні інструментів

     -- Отвори для кріплення кріплення з різьбленням на верхній і передній сторонах слайдера, розташовані отвори для штифтів на верхній площині повзунка, щоб гарантувати повторювану точність позиціонування джига.

  6. Попередньо оброблені пази для встановлення датчика

     -- Стандартні розсувні прорізи з боку циліндра для гнучкої установки та регулювання положення магнітних перемикачів.

  7. Диверсифіковані параметри буфера та обмеження

     -- Фіксований повітряний буфер, регульований повітряний буфер (A/AS/AF), буфер гідравлічного амортизатора (B/BF) і кілька зовнішніх механічних обмежувальних блоків є додатковими комбінаціями.

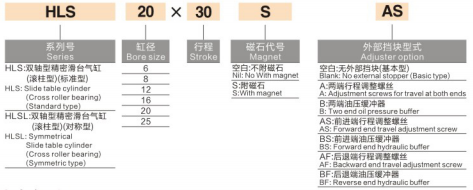

Стандартне правило іменування моделі

  1. Приклад моделі: HLS20×30SAS

     -- HLS = серія стандартних бічних циліндрів; HLSL = симетричний центрований ряд високої жорсткості

     -- 20 = діаметр отвору циліндра (мм)

     -- 30 = Номінальна довжина ходу (мм)

     -- S = Вбудоване постійне магнітне кільце (стандартна заводська конфігурація)

     -- A = регульований повітряний буфер на обох кінцях

        AS = регульований повітряний буфер лише на кінці прямого ходу

        AF = регульований повітряний буфер лише на кінці зворотного ходу

     -- B = буфер гідравлічного масла на обох кінцях

        BF = Буфер гідравлічного масла лише в кінці зворотного ходу

Таблиця теоретичної потужності тяги (одиниця: Н)

Рекомендації щодо вибору та типові сценарії застосування

  1. Пропозиції щодо вибору

     -- Стандартна модель HLS: компактний простір для установки, середнє або мале навантаження, відсутність явного ексцентричного зсуву

     -- Симетрична модель HLSL: пріоритетний вибір для важких навантажень, ексцентричних бічних навантажень, надвисокої жорсткості та надточних вимог до позиціонування

  2. Типове промислове застосування

     -- Станції точного складання, автоматичного позиціонування, пневматичного затискання та передачі заготовки

     -- Лінії для виробництва напівпровідників та електронної автоматизації

     -- Високоточні контрольно-контрольні прилади, засоби медичної автоматизації, механізми кріплення верстатів

Резюме одним реченням

     Двохвальний ковзний циліндр SOLH HLS/HLSL оснащений поперечною роликовою напрямною з лінійним контактом високої жорсткості з подвійним стандартним/симетричним варіантами, оснащеним додатковим повітряним/гідравлічним буфером і антиексцентричною плаваючою конструкцією з’єднання, надточний лінійний привід преміум-класу для важких умов роботи для напівпровідникового, медичного та високонавантаженого точного автоматизованого обладнання.
