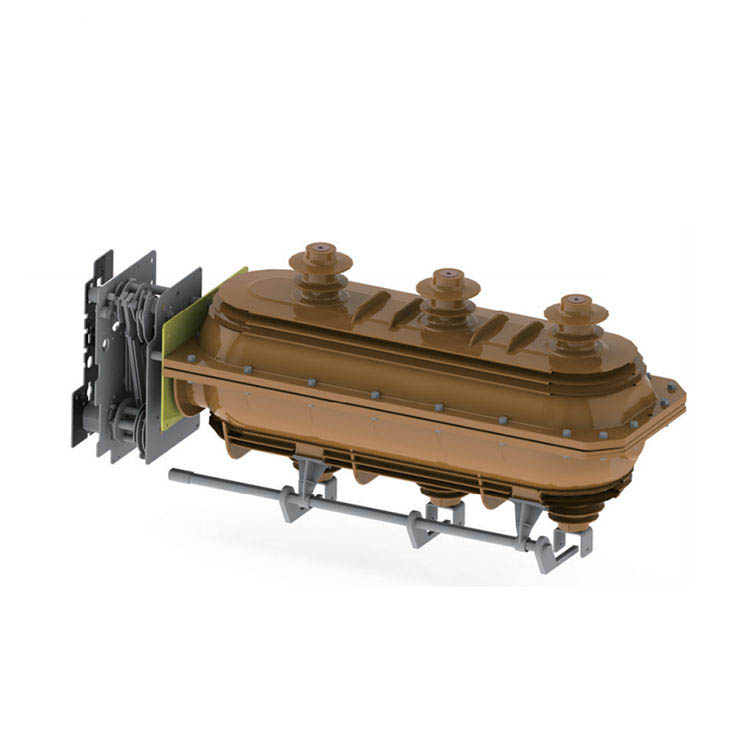

Fln36-24d в приміщенні висока напруга SF6 LOAD SWITCH LBS LBS

Fln36-24d в приміщенні висока напруга SF6 LOAD SWITCH LBS LBS

    Його можна розділити на два типи: fln □ -24kv (тип k тип одноразового механізму роботи пружини), flrn □ -24kv (механізм експлуатації подвійної пружини типу). Останній тип може бути оснащений комбінацією запобіжників, що має функцію управління та захисту, яка може бути використана для джерела живлення та підстанції як пристрою захисту та управління, особливо придатного для основного блоку кільця, коробки розподілу кабелів та підстанції перемикання.

Механізм роботи вручну

K Тип весни подвійна функціональна робоча механізм:

Як блок управління вхідним управлінням для FLN □ -24kV, принцип робочого механізму роботи типу K пружини є пружинною пресою та вивільненням.

Операція з заземленням: керована ручкою, верхня рука кривошипів обертається і притискає пружину 2, щоб зберігати енергію, коли максимальна енергія досягає, що продовжує обертати рукоятку, пружина зберігання енергії починає випускати енергію і керувати верхнім тригром, дозволяє підключеному бруску керувати рукою кривошип, обертання рук і керує рухомим контактором для заземлення.

Перемикач на роботі: керується ручкою, нижня кривошипна рука 1 обертається, притискає пружину 2 для зберігання енергії, коли енергія вивільняється, вона керує тригром 8, дозволяє підключити смугу для керування рукою кривошипа, кривошип обертається і рухає рухомий контактор і перемикач навантаження ввімкнено.

Вимкніть роботу: оберніть рукоятку головного вала кривошипа проти годинникової стрілки, відпустіть пружину зберігання енергії, а вимикач розриву навантаження вимикається.

Тип пружини з подвійним функціонуванням механізму роботи:

В якості блоку контролю на виході для FLRN □ -24KV. Принцип роботи механізму типу такий же, як і тип K, крім того, він має функцію Triker Fuse Fuser. Для механізму типу. Електромагнітна поїздка також доступна для вимог клієнтів.

Перемикач на роботі: керується ручкою, нижня кривошипна рука 1 обертається, щоб натиснути перемикач на пружині 12 і вимкнути пружину 8 одночасно, щоб забезпечити достатню енергію, необхідну для вимкнення. Коли нижня кривошипна рука 1 засуває шпильку і приводить тригер для переміщення, це робить нижній роликовий колесо, і відпустіть вимикач на пружинній та перемикачах розриву навантаження.

Вимкнено операцію: Натисніть кнопку вимкнення вимкнення або натисніть штифт Trip 2 за допомогою нападника запобіжника, відпустіть вимикач пружини та завантаження вимкнено.

ЕКСПЛУАТАЦІЯ ЗЕМЛЯ: ЗАВЕРШЕННЯ ДЛЯ МЕХАНІЗМУ типу така ж, як і у типу K.

Моторизований механізм експлуатації:

Експлуатація двигуна може бути додана до обох типів механізмів експлуатації, а це означає, що його можна керувати вручну або моторизувати.

Робоча напруга: DC48V AC/DC 110V 220V

Основна інформація.

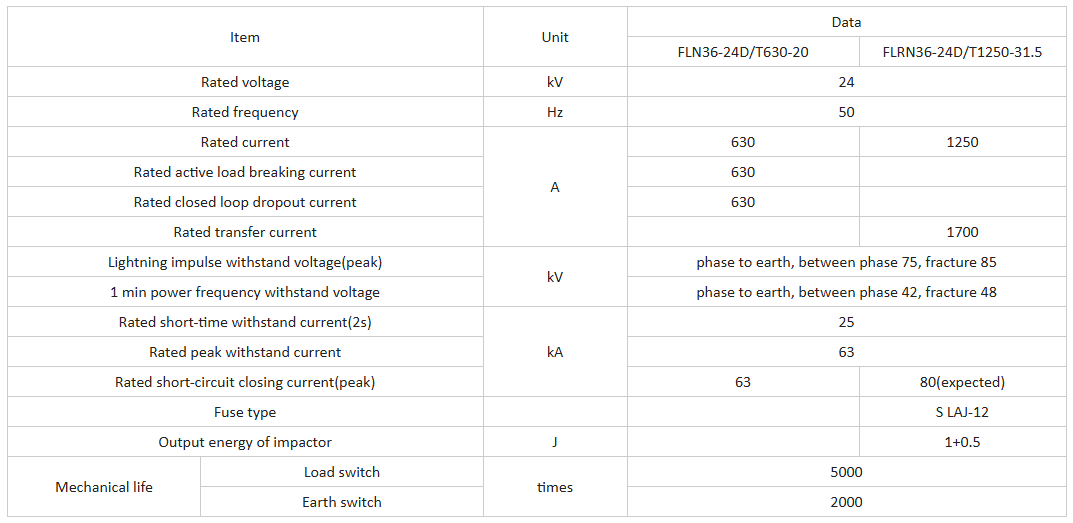

Технічні параметри

Малювання

Застосовні умови

1. Ембентська температура: макс.+40ºC; Мін.-35ºC.

2. Житлості: максимальна середня відносна вологість середня: ≤ 95%; щомісяця щомісяця.≤90%.

3. Останнє: ≤ 2000 м.

4. Сезейсмічна стійкість: 8 градусів.

5. Навколишнє повітря повинно бути вільним від корозійних, легкозаймистих газів, водяної пари тощо, і не слід піддавати частим і сильним вібраціям.

6.Нарозна швидкість витоку; ≤0,1%.

Поширення

З: Ви торгова компанія чи виробник?

Відповідь: Ми є фабрикою з більш ніж 20 -річним досвідом роботи в цій галузі.

З: Чи можу я отримати зразок перед основним замовленням?

Відповідь: Так, ми вітаємо зразки замовлень на тестування та перевірку якості. Змішані зразки є

прийнятний.

З: Чи можемо ми надрукувати наш логотип/ назву компанії на продуктах?

Відповідь: Так, звичайно, ми приймаємо OEM, тоді вам потрібно, щоб ви надали нам авторизацію бренду

З: Чи приймаєте ви налаштування продукту?

Відповідь: Так, звичайно, надайте конкретні креслення або параметри, ми цитуємо вас після оцінки

З: Скільки часу триває ваш час доставки?

Відповідь: Як правило, це 5-10 днів, якщо товари знаходяться на складі. або це 15-20 днів. Якщо товари не в наявності, це відповідно до кількості

З: Як вирішити проблеми якості після продажу?

Відповідь: Сфотографуйте проблеми якості та надішліть їх нам для перевірки та підтвердження, ми зробимо для вас задовільне рішення протягом 3 днів.

З: Які ваші умови оплати?

A: 30% T/T заздалегідь, балансуйте перед відвантаженням.
