2/2-ходовий латунний рідинний електромагнітний клапан серії 2V | Прямий актор і пілот

Бренд: SOLH від Richge Technology

1. Огляд продукту та основна класифікація

     Серія SOLH 2V є професійною2/2 ходовий рідинний електромагнітний клапан призначений для універсального контролю рідин повітря, води та масла. Він поділяється на два основних структурних типи:2В025 прямої дії і2В130/2V250 пілотного типу з діафрагмою. Завдяки використанню високоякісного латунного корпусу клапана з преміальними ущільнювальними матеріалами серія має опцію запуску без тиску, велику пропускну здатність, швидку реакцію та широку сумісність із середніми параметрами. Він служить основним регулюючим клапаном рідини загального призначення для автоматизованих водяних контурів, повітропроводів, вакуумних систем і обладнання для змащення.

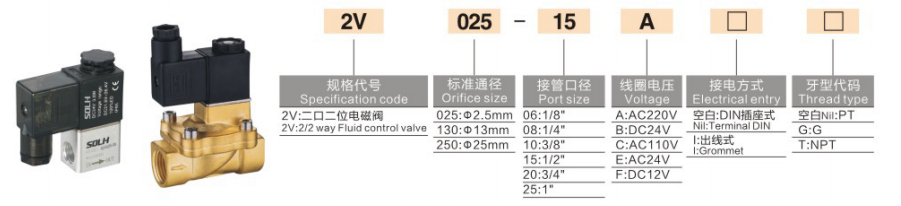

2. Повні правила кодування моделі

 1. Повна логіка кодування: 2 В - Розмір отвору - Порт з різьбою - Тип проводки - Напруга

 2. Приклади стандартного замовлення

     • 2В025-08-DC24V: отвір φ2,5 мм, різьба G1/4, стандартне гніздо DIN, DC 24 В

     • 2В130-15W-AC220V: отвір φ13 мм, різьба G1/2, розетка для дроту, 220 В змінного струму

3. Два основні структурні типи та вказівки щодо вибору

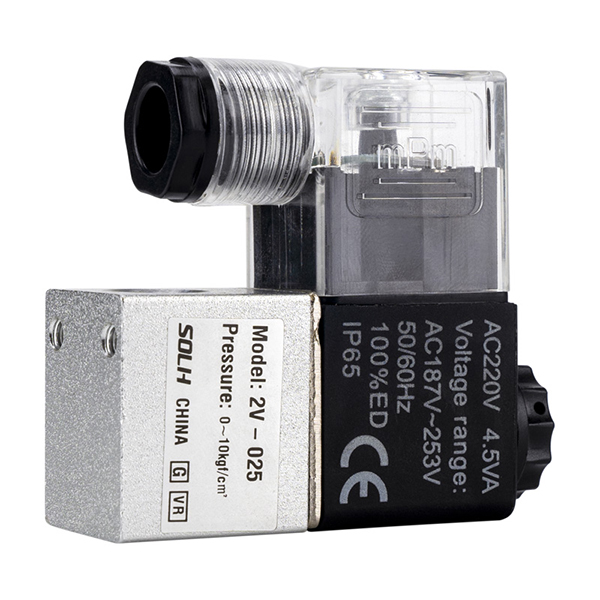

  3.1 2V025 Тип прямої дії | Початок нульового тиску

    Основна перевага: повністю працює при нульовому тиску 0 МПа

     • Принцип роботи: Електромагнітна котушка безпосередньо тягне залізний сердечник, щоб відкрити порт клапана, реалізуючи повний контроль відкриття та закриття за нульової різниці тиску без допомоги середнього тиску.

     • Отвір і потік: отвір φ2,5 мм, значення CV = 0,23

     • Специфікація порту: G1/8 (06), G1/4 (08)

     • Діапазон тиску: 0 ~ 1,0 МПа, підтримує запуск без тиску

     • Ущільнювальний матеріал: Стандартний фторкаучук VITON, чудова стійкість до масляної, водної та слабкої кислотної корозії

     • Матеріал корпусу: Компактний високоточний латунний корпус клапана

     • Застосовні сценарії: Контроль невеликого потоку рідини, нульовий/низький тиск, старт-стоп, вакуумний перемикач, мініатюрні системи водяного охолодження та розпилення

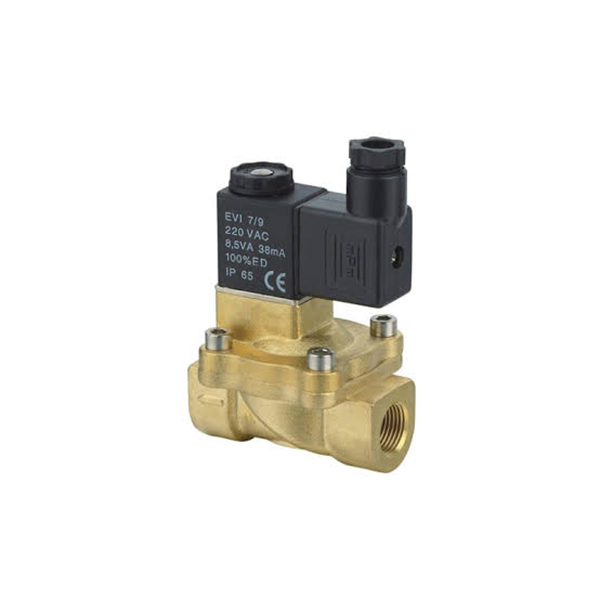

  3.2 2V130 / 2V250 Мембранний пілотний тип | Початок перепаду тиску

    Основна особливість: великий потік, низьке енергоспоживання, вимагає мінімальної різниці тиску

     • Принцип роботи: Скидання тиску через керуючий отвір дозволяє середньому тиску відкривати діафрагму для відкриття клапана.Мінімальна різниця тиску при запуску: 0,05 МПа (0,5 бар), не може відкритися під нульовим тиском.

     • Специфікація 2V130: отвір φ13 мм, CV=6,2; Порти: G3/8 (10), G1/2 (15)

     • Специфікація 2V250: отвір φ25 мм, CV=13; Порти: G3/4 (20), G1 дюйм (25)

     • Діапазон тиску: 0,05 ~ 1,0 МПа

     • Ущільнювальний матеріал: нітрильний каучук NBR, оптимальний для чистої води та стисненого повітря

     • Корпус і котушка: Корпус із потовщеної міцної латуні в поєднанні з котушкою з низькою потужністю та високою стабільністю

     • Застосовні сценарії: Водяні контури з великою витратою, забір води повітряного компресора, водопостачання котла, контроль включення-вимкнення магістрального газопроводу/рідинного трубопроводу

4. Єдині загальні технічні параметри

5. Порівняння серії 2V проти 2P | Керівництво з вибору проти помилок

Формула відбору

     Потреба ввімкнення-вимкнення нульового тиску → Виберіть 2V025 / 2P; Велика витрата з тиском води → Виберіть 2V130 / 2V250; Вузький простір і низький бюджет → Виберіть пластиковий клапан 2P

6. Типові сценарії застосування

  6.1 2V025 Застосування

     • Керування джерелом повітря вакуумного генератора

     • Контур охолодження мініатюрного обладнання

     • Системи автоматизованого обприскування та мікроводопостачання

     • Прецизійне малопоточне обладнання для перемикання рідин

  6.2 2V130 / 2V250 Застосування

     • Чиллер і система промислового охолодження води

     • Контроль забору води повітряного компресора

     • Система автоматичного водопоповнення бойлера

     • Магістральний вимикач централізованого повітропостачання

     • Регулювання великопотокової промислової циркуляції води та газу

7. Відповідні допоміжні аксесуари

     • Обробка переднього джерела повітря: Підберіть фільтр для регулювання тиску повітря серії AW, щоб стабілізувати джерело повітря та фільтрувати забруднення

     • Відповідність вакуумної схеми: співпрацюйте з вакуумним генератором серії ZU для надійного відключення джерела повітря

     • Підключення до трубопроводу: Прямі фітинги з зовнішньою різьбою для швидкого з’єднання KQ2 для швидкого монтажу трубопроводу без протікання

Резюме одним реченням

     2/2-ходові латунні електромагнітні клапани серії SOLH 2V охоплюють типи з пілотним керуванням прямої дії та великого потоку, характеризуючись універсальною сумісністю з водою/повітрям/маслом, швидкою реакцією та захистом IP65, забезпечуючи економічно ефективні та стабільні рідинні рішення для включення/вимкнення рідини для різноманітних систем промислової автоматизації.
