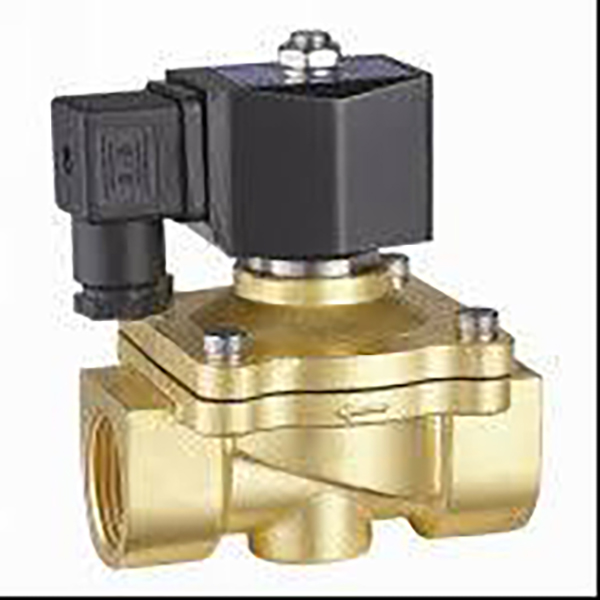

2/2-ходовий рідинний електромагнітний клапан серії 2W (прямої дії + пілотне керування)

Бренд: SOLH від Richge Technology

Огляд продукту

     Серія SOLH 2W — це універсальний промисловий 2/2-ходовий нормально закритий запірний електромагнітний клапан для рідини, розділений на дві структурні лінії: прямої дії 2W (малі серії 030/050) і 2W з пілотним керуванням (серії з великим отвором 150~500). Він виконує автоматичне керування ввімкненням/вимкненням для чистої води, стисненого повітря, мастила, охолоджувальної рідини та слабокорозійних рідинних трубопроводів.

       * латунний корпус крана з багатошаровим антикорозійним ущільненням; подвійні варіанти прямого запуску без тиску та пілотного типу з високим потоком для вибору повного діапазону

       * Стандартизовані параметри розмірів і різьби, сумісні з PT/G/NPT багаторізьбленням для глобального експорту

       * Стійка до низьких температур котушка підтримує стабільне довготривале безперервне живлення

     Широко підходить для обладнання для очищення води, контурів охолодження верстатів, ліній очищення розпиленням, трубопроводів повітряного компресора та повногалузевих систем автоматизації рідин.

Повна класифікація двох лінійок продуктів: NC прямої дії VS NC з пілотним управлінням

  1. 2 Вт прямої дії нормально закритий (приклад моделі: 2W-L030-08)

     --Робочі принципиple:Електромагнітна котушка безпосередньо приводить в рух внутрішній шток арматури, щоб відкривати/закривати головне сідло клапана, забезпечуючи повне відкриття під нульовим середнім тиском 0 МПа.

        * Живлення ВИМКНЕНО: Пружина стискає ущільнювальну прокладку, щоб повністю відсікти рідину з трубопроводу

        * Живлення УВІМКНЕНО: електромагнітна сила піднімає котушку для реалізації двонаправленої циркуляції рідини

           Відсутність допоміжної пілотної камери, надзвичайно проста структура з швидкою швидкістю відгуку в мілісекундах.

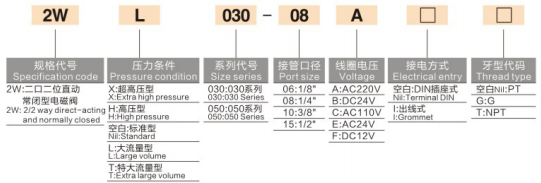

    -- Повне правило кодування моделі

     2 Вт - Суфікс тиску/потоку - Серія розмірів - Різьба порту - Напруга котушки - Тип проводки - Стандартна різьба

        * 2W: 2/2-ходовий нормально закритий електромагнітний клапан прямої дії

        *  Суфікс тиску та потоку: порожній = стандартний / L = великий потік / T = дуже великий потік / H = високий тиск / X = надвисокий тиск

        * Серія розмірів: 030 (мініатюрна), 050 (середня маленька)

        *  Код порту: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Код напруги: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Режим підключення: порожній = гніздо DIN (стандарт для шафи керування), I = водонепроникний провід (зовнішнє вологе обладнання)

        *  Стандартна різьба: пуста = британська конічна різьба PT, паралельна різьба G = G, американська різьба T = NPT

   --  Основні переваги

       *  Початок нульового перепаду тиску, без обмеження мінімального робочого тиску, стабільне відкриття під вакуумом, мікротиск і мікропотік води

        *  Ультракомпактний корпус, довільний кут монтажу для тісного розташування шафи обладнання

        * Швидка мілісекундна відповідь на ввімкнення та вимкнення, підходить для високочастотних періодичних циклів старт-стоп

        *  Малий корпус клапана з низькою вартістю витратних матеріалів, економічний перший вибір для одноточкового керування розгалуженням

     --  Сценарії застосування

      Одноточкове впорскування охолоджувальної олії для невеликих верстатів з ЧПК, міні-машин для очищення розпиленням, мікроконтролю повітря/води для обладнання автоматизації 3C, невеликих розгалужених перемикачів повітряних компресорів, керування ввімкненням/вимкненням лабораторної мікрорідини.

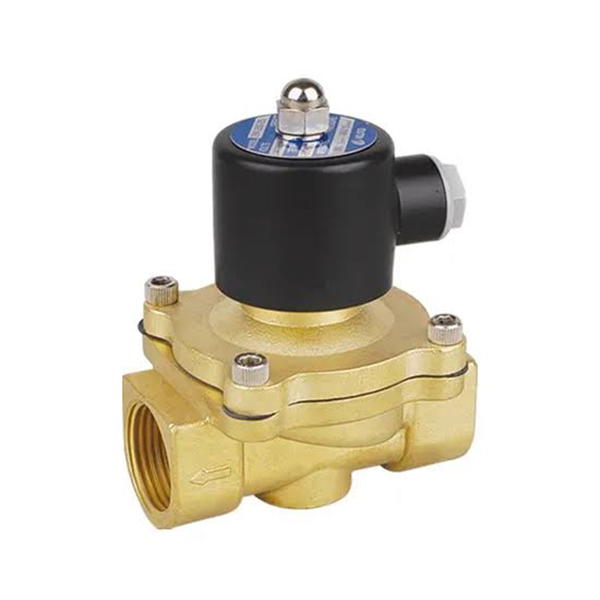

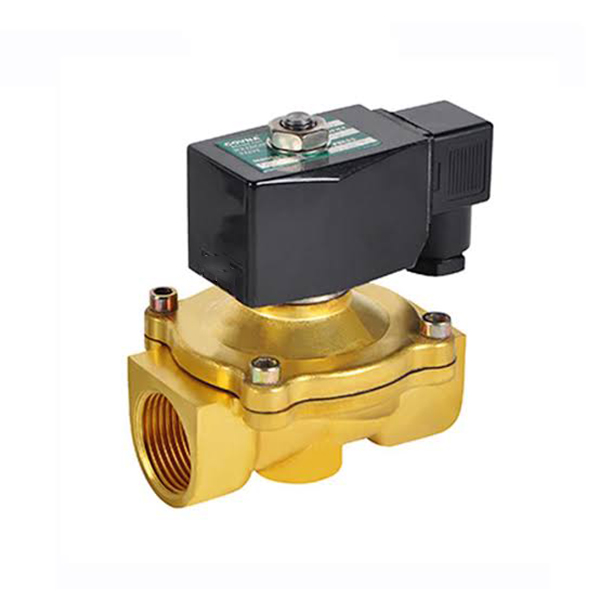

  2. 2W з пілотним керуванням, нормально закритий (приклад моделі: 2W250-25)

     -- Принцип роботи:Вбудований пілотний випускний отвір, який покладається на середній тиск у трубопроводі для підйому головної золотниці з великим діаметром; котушка контролює лише крихітний пілотний отвір із низьким енергоспоживанням і низьким виділенням тепла. Мінімальний перепад тиску при запуску 0,05 МПа, клапан не може повністю відкритися без середнього тиску.

        * Живлення ВИМКНЕНО: пілотний отвір загерметизовано, внутрішній тиск у порожнині стискає ущільнення, щоб закрити трубопровід

        * Живлення УВІМКНЕНО: випускається тиск із пілотної камери, домкрати середнього тиску відкривають головний клапан для потоку рідини великого об’єму, максимальний отвір до Φ50 (G2 дюймів)

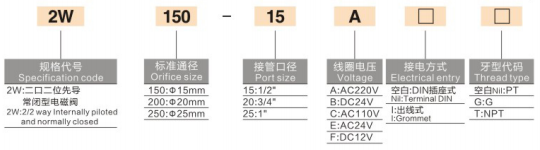

    --Повне правило кодування моделі

        2 Вт - Розмір отвору - Різьба порту - Напруга котушки - Тип проводки - Стандартна різьба

        *  2W: 2/2-ходовий нормально закритий електромагнітний клапан з пілотним керуванням

        *  Стандартний розмір отвору: 150 (Φ15), 200 (Φ20), 250 (Φ25), 320 (Φ35), 400 (Φ40), 500 (Φ50)

        *  Код порту: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        * Коди напруги, проводки та ниток повністю взаємозамінні з серіями прямої дії, сумісними запасними частинами котушок

  3. Основні переваги

     -- Надзвичайно великий прямий отвір для високого середнього потоку, наднизьких втрат тиску в трубопроводі, ідеально підходить для цілої лінії централізованого водо-/повітряного постачання

     -- Котушка малої потужності приводить у дію корпус клапана з великим отвором, низьке підвищення температури за 24 годин безперервної роботи, ефективність проти опіків

     -- Широкий канал потоку, який нелегко закупорити, підтримує циркуляцію промислової охолоджувальної води з дрібними зваженими домішками

     -- Один пілотний клапан може замінити кілька невеликих прямих клапанів, спростити схему основного трубопроводу та зменшити витрати на закупівлю

  4.Сценарії застосування

     Контроль основного водяного контуру для великого обладнання для очищення розпилювачем конвеєра, повний дренаж повітряного компресора з машини та відключення основного повітряного трубопроводу, циркуляційна система охолодження з великим потоком коллекторних труб, обладнання для очищення води, загальний головний перемикач рідини для упаковки харчових продуктів і хімічного обладнання.

Універсальні спільні основні функції (пряме + пілотне управління)

  1.Уніфікована нормально закрита функція NC (за замовчуванням)

     Автоматичне відключення при відключенні електроенергії, ефективно запобігає переповненню, витоку води/повітря під час відключення обладнання для більш високого захисту системи.

  2. Подвійні додаткові ущільнювальні матеріали

     -- Стандартний нітрильний каучук NBR: універсальний для чистої води, стисненого повітря та мастила для загальних робочих умов

     -- Додатковий етиленпропілен EPDM: термостійкий, стійкий до слабких кислот і лугів, призначений для гарячої води, чистої харчової рідини та обладнання для травлення

  3. Багатоспеціальні універсальні сумісні котушки

     Повне покриття змінної та постійної напруги, малопотужна ізольована котушка, що підтримує тривале безперервне живлення; подвійні схеми електропроводки (розетка DIN / водонепроникний дротяний кабель), адаптовані до внутрішньої шафи та зовнішнього обладнання.

  4.Мультиміжнародні стандарти експортних ниток

     Три варіанти різьби: британська конічна PT, паралельна G BSPP, американська різьба NPT, що відповідає вітчизняному обладнанню автоматизації та експортним вимогам зарубіжної виробничої лінії.

  5. Універсальне кріплення без гравітації

     Корпус клапана можна встановлювати вертикально, горизонтально або перевернутим без впливу на продуктивність відкривання/закривання, що ідеально підходить для компактної компонування шафи.

  6. Повне налаштування рівня тиску

     Серія Direct підтримує стандартні версії/версії високого тиску/надвисокого тиску/великого потоку; Пілотна серія адаптується до звичайного промислового діапазону тиску рідини 0,05~1,0 МПа.

Уніфікована таблиця загальних технічних умов

Порівняльна таблиця повного вибору прямого та пілотного керування

Сегментовані типові сценарії застосування

  1. 2W прямої дії NC Застосовні поля

     -- Одноточкове впорскування охолоджувальної олії та мікророзпилення для невеликих верстатів з ЧПК, простий станційний контроль мікрорідини

     -- Вакуумне допоміжне водопостачання та невелика пневматична гілка ввімкнення/вимкнення для обладнання автоматизації 3C

     -- Невелике ультразвукове обладнання для очищення, лабораторні контури контролю мікрорідини

     -- Відділення обслуговування обладнання, одноточковий перемикач вода/газ для невеликих світильників

  2. Застосовні поля 2W з пілотним управлінням NC

     -- Повітряний компресор повного зливу машини, запірний клапан основного повітряного трубопроводу майстерні

     -- Головне керування водяним контуром для великого обладнання для очищення розпилювачем конвеєра

     -- Циркуляційна система водопідготовки, промислові охолоджувальні колекторні труби великого потоку

     -- Головний перемикач рідини з великим отвором для пакування харчових продуктів і повного хімічного обладнання

Основні правила вибору

     -- Тиск води/повітря в трубопроводі нижче 0,05 МПа, переривчасте мікросередовище, вакуумний контур → Необхідно вибрати тип прямої дії 2 Вт

     -- Розмір труби ≥G1/2, передача високого потоку всієї магістральної труби, трубопровід із довгостроковим стабільним тиском → Виберіть пілотний тип 2 Вт

     -- Робочі умови гарячої води, очищеної води, слабокислої рідини: під час розміщення замовлень вказуйте харчове ущільнення EPDM

     -- Централізована електропроводка всередині шафи керування машиною: визначте пріоритет типу розетки DIN; Обладнання для зовнішнього розпилення та вологості оберіть водонепроникний дротовий кабель

     -- Водяний контур високого тиску та станції високої витрати можуть вибирати індивідуальні корпуси клапанів із суфіксом H/L/T

Повні відповідні рішення для пневматичних і рідинних систем

  1. Малий контур охолодження

     Повітряний блок AFC → 3/2 електромагнітний клапан серії 3V → поліуретанові пластикові трубки → клапан прямої дії 2 Вт (контроль увімкнення/вимкнення контуру охолоджувальної води)

  2. Повний контур головного водорозбірного колектора машини

     Основна труба бака для води/повітряного компресора → пілотний великорозмірний клапан 2 Вт → подача відгалуження до розбризкувального трубопроводу кожної станції

  3. Вибухозахищена робоча схема рідини

     Вибухозахищений блок обробки джерела повітря → пілотний клапан 2 Вт із спеціальною вибухозахищеною котушкою, суміщеною з вибухозахищеними трубопроводами автоматичного керування

Резюме одним реченням

     Латунний 2/2-ходовий нормально закритий електромагнітний клапан для рідини серії SOLH 2W забезпечує невеликий варіант прямої дії при нульовому тиску та великий пілотний варіант із низьким енергоспоживанням і великим потоком, з додатковим харчовим ущільненням NBR/EPDM, сумісністю з кількома потоками та різними напругами, широко використовується для автоматичного керування відключенням води, повітря, масла на верстатах, лініях промивання розпиленням, водопідготовці та упаковці харчових продуктів рідинне автоматизоване обладнання.
