Повітряний клапан серії 3A | 3/2 шлях

3/2-ходові 3/2-ходові регулювальні клапани із зовнішнім пневматичним керуванням серії SOLH 3A виготовляються відповідно до основних промислових стандартів. Ця серія, повністю керована пневматичним входом сигналу без будь-яких електромагнітних котушок, розроблена для керування висуванням, втягуванням і утриманням тиску пневматичних циліндрів односторонньої дії. Він служить критичним елементом контролю безпеки для повністю безелектричних пневматичних ланцюгів, небезпечних вибухонебезпечних середовищ і безвідмовного промислового обладнання. Стандартна схема з трьома портами відповідає універсальним промисловим визначенням: P для основного входу стисненого повітря, A для робочого випуску, підключеного безпосередньо до циліндрів односторонньої дії, і R для випускного порту для скидання тиску та швидкого відновлення пружини. Доступні дві конфігурації керування. Моделі з одним пневматичним керуванням (3A×10) перемикаються після отримання зовнішніх повітряних сигналів і автоматично перезапускаються за допомогою вбудованих пружин, щойно припиняється керуючий повітряний сигнал, щоб гарантувати безвідмовне скидання. Варіанти подвійного пневматичного керування (3A × 20) мають фіксуючу золотникову структуру, яка постійно фіксує положення клапана навіть після від’єднання керуючого повітря для підтримки довгострокового затискання та позиціонування. Виготовлені з високоміцних корпусів клапанів з алюмінієвого сплаву та прецизійно оброблених золотників, клапани підтримують безмасляну роботу під фільтрованим стисненим повітрям з точністю фільтрації понад 40 мкм у діапазоні робочого тиску 0,15~0,8 МПа. Чотиривимірні специфікації від мініатюрних 3A100 до важких високопоточних 3A400 охоплюють різьбові з’єднання від M5 до G1/2, а різьблення NPT необов’язкове для закордонних проектів. Не маючи внутрішніх електричних частин, клапан має властиву вибухозахищеність, ідеально підходить для легкозаймистих, запилених і вологих робочих середовищ. Він підтримує довільну установку під кількома кутами та збірку колекторів для модульних блоків клапанів, широко застосовуваних у затискних механізмах заготовок, пневматичних системах блокування безпеки та станціях довгострокового позиціонування.

Надіслати запит

Опис продукту

3/2-ходовий пневматичний регулюючий клапан серії 3A | Зовнішній пневматичний направляючий клапан

Бренд: SOLH від Richge Technology

1. Огляд продукту та функції основного інтерфейсу

Серія SOLH 3A є основною3/2-ходовий зовнішній пневматичний регулюючий клапан відповідно до стандартних специфікацій Airtac. Керується виключно повітряним сигналом замість електромагнітної котушки, він спеціалізується на телескопічному керуванні рухом і утриманням тиску циліндрів односторонньої дії. Він реалізує безпечну та стабільну пневматичну логіку забору повітря, утримування позиції та випуску, слугуючи основним компонентом керування безпекою для неелектричних пневматичних систем, вибухозахищених середовищ і безвідмовного обладнання.

1.1 Визначення стандартного 3-портового інтерфейсу

• Порт P: Головний вхідний отвір для подачі стисненого повітря

• Порт: Робочий вихідний порт, безпосередньо підключений до циліндрів односторонньої дії

• Порт R: Випускний порт для скидання тиску та швидкого скидання

1.2 Робоча логіка та структурні особливості

• Одинарний пневматичний контроль (3A110/210/310/410): Повітряний сигнал для заднього ходу, автоматичне скидання пружини після відключення сигналу, безвідмовна конструкція скидання.

• Подвійне пневматичне керування (3A120/220/320/420): Альтернативне керування подвійним повітряним сигналом, зберігає поточне положення після відключення подачі повітря з функцією фіксації пам’яті.

• Основна структура: Високоточна золотникова структура, зовнішній пневматичний привід, міцний корпус із алюмінієвого сплаву, стандартна робота без мастила (для екстремальних умов роботи доступна спеціальна мастило).

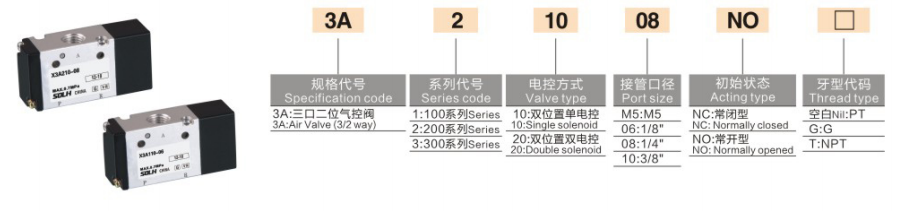

2. Правила кодування стандартної моделі та загальні моделі

1. Логіка кодування: 3A [Розмір серії] [Тип керування] - [Розмір порту]

Сегмент коду	Детальне визначення
3A	Серія 3/2-ходового зовнішнього пневматичного регулюючого клапана
Розмір серії	1=100 мікросерій; 2=200 Середня серія; 3=300 Серія великого потоку; 4=400 Важка серія
Тип управління	1=Одиночне пневматичне керування (скидання пружини); 2=Подвійне пневматичне керування (пам'ять положення)
Розмір порту	M5 / 06=G1/8"; 08=G1/4"; 10=G3/8"; 15=G1/2"

2. Загальна специфікація моделі та сценарії застосування

Модель	Специфікація	Застосовні сценарії
3A110-M5	Мікророзмір, єдиний пневматичний контроль, різьба M5	Міні балони, мікро автоматика
3A210-06	Середнього розміру, єдине пневматичне керування, G1/8"	Стандартні затискні циліндри простої дії
3A220-08	Середнього розміру, подвійний пневматичний контроль, G1/4"	Станції тривалого утримання тиску з пам'яттю положення
3A310-10	Великий потік, єдиний пневматичний контроль, G3/8"	Циліндр великого діаметру та обладнання з високою тягою

3. Основні технічні параметри

Параметр Пункт	Специфікація
Робочий засіб	Відфільтроване стиснене повітря (точність фільтрації ≥40 мкм)
Діапазон робочого тиску	0.15～0,8 МПа
Доказовий тиск	1,2 МПа
Діапазон робочих температур	-20℃～+70 ℃
Тип потоку порту	Стандартна різьба G, опціональна різьба NPT
Максимальна частота дії (без навантаження)	5 разів/секунду
Матеріал корпусу	Високоміцний алюмінієвий сплав
Вимоги до змащення	Конструкція без мастила (додаткове змащення для особливих умов роботи)

4. Основні переваги продукту

• Чистий пневматичний вибухозахищений дизайн: Всередині немає електричних компонентів, повністю адаптований до пилових, вологих і легкозаймистих вибухонебезпечних середовищ. Він забезпечує автоматичний перезапуск і безпеку обладнання в разі збою джерела повітря або живлення з надзвичайно високою надійністю роботи.

• Адаптація режиму подвійного керування: єдине пневматичне керування для безпечного скидання та утримання тиску; подвійне пневматичне керування для запам’ятовування положення відсікання повітря та тривалого блокування, охоплюючи всю звичайну логіку керування циліндрами односторонньої дії.

• Високоефективне ущільнення: Точна структура золотника зі спеціальним процесом обробки поверхні, що забезпечує низький тиск запуску, чудову герметичність, стабільне перемикання та тривалий термін служби.

• Гнучке та компактне встановлення: Підтримує довільне встановлення під кількома кутами. Його можна використовувати окремо або інтегрувати з колекторними основами для формування модульних груп клапанів, ефективно економлячи місце для встановлення обладнання.

5. Типові сценарії застосування

• Керування циліндром односторонньої дії: Реалізує телескопічні дії, такі як підняття домкратом, затискання та перекидання, з циліндром, який висувається за допомогою повітрозабірника та втягується за допомогою повернення пружини.

• Система блокування безпеки обладнання: Автоматично скидає та скидає тиск, коли джерело повітря виходить з ладу або обладнання вимикається, уникаючи механічного заклинювання та забезпечуючи безпеку виробництва.

• Робочі станції тривалого утримання тиску: Режим подвійного пневматичного керування підтримує фіксоване положення циліндра без постійної подачі повітря, підходить для тривалих процесів затискання та позиціонування.

Резюме одним реченням

Серія SOLH 3A — це стандартний 3/2-ходовий зовнішній пневматичний регулюючий клапан з одинарним/подвійним режимами керування повітрям, точним ущільненням золотника та корпусом із алюмінієвого сплаву. Це найкращий основний компонент для безпечного реверсування та контролю тиску пневматичних циліндрів односторонньої дії.
