3/2-ходовий пневматичний електромагнітний клапан серії 3V | Регулюючий клапан із прямим та пілотним керуванням NC/NO

Бренд: SOLH від Richge Technology

1. Огляд продукту та структурний інтерфейс

     Серія SOLH 3V є стандартною3/2 ходовий електрично керований електромагнітний клапан доступний впрямої дії іпілотний структур. Розроблений спеціально для керування циліндром односторонньої дії, перемикання пневматичного контуру та регулювання вакуумної системи, він забезпечує дві основні конфігурації: нормально закритий (NC) і нормально відкритий (NO). Завдяки міцному корпусу з алюмінієвого сплаву, компактній конструкції, швидкому відгуку та опціональному запуску без тиску, він служить стандартним універсальним регулюючим клапаном для мініатюрних пневматичних систем автоматизації.

  1.1 Визначення стандартного 3/2 порту

     • Порт P: Головний повітрозабірник

     • Порт: Робочий порт, підключений до пневматичних циліндрів односторонньої дії або вакуумних форсунок

     • Порт R: Вихлопний отвір для повітря, встановити глушник для зменшення шуму

  1.2 Привід і структурна класифікація

     • Режим водіння: Електромагнітний прямої дії/пілотний

     • Тип серії: прямої дії (3V1/3V2); Пілотний (3V100/3V200/3V300)

     • Матеріал корпусу: Високоміцний алюмінієвий сплав, легкий і міцний

2. Принцип роботи 3/2-ходового клапана

     Серія 3V використовує конструкцію керування з однією котушкою, розділену на типи NC і NO з повністю незалежною робочою логікою, широко використовується для автоматичного скидання циліндра та керування вакуумним контуром.

  2.1 Нормально закритий (NC) – найпоширеніший тип

  Застосовні моделі: 3V110, 3V210, 3V310

     • Стан скидання після вимкнення: скидання пружини закриває вхідний порт P; Порт A з’єднується з портом R для вихлопу, без вихідного тиску.

     • Робочий стан увімкнення: Електромагнітна сила тягне серцевину клапана для перемикання; P вхідний отвір з’єднується з робочим отвором A для подачі повітря; R випускний отвір повністю закритий.

  2.2 Нормально відкритий (NO) тип

  Застосовні моделі: 3V120, 3V220, 3V320

     • Стан скидання після вимкнення: впускний отвір P сполучається з робочим портом A для безперервної подачі повітря; Випускний отвір R закрито.

     • Робочий стан увімкнення: P вхідний порт герметичний; Робочий порт сполучається з портом R для скидання тиску та випуску.

3. Параметри класифікації та специфікації серії

  3.1 Серія прямої дії (3V1 / 3V2) – запуск без тиску

  Основна перевага: підтримує запуск без тиску 0 МПа, надшвидку швидкість відгуку (＜0,05 с), стабільна продуктивність для робочих умов низького тиску та вакууму.

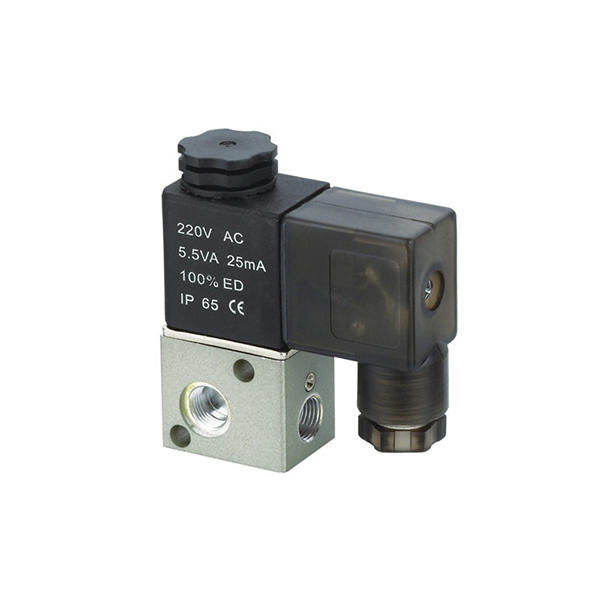

  • Серія 3V1 Micro

￮ Розмір порту: M5, G1/8 (06)

￮ Площа потоку: 10,2 мм² (CV=0,6)

￮ Типова модель: 3V1-06, 3V1-M5

  • Серія 3V2 Mini

￮ Розмір порту: G1/8 (06), G1/4 (08)

￮ Площа потоку: 17,0 мм² (CV=1,0)

  3.2 Серія з пілотним керуванням (3V100 / 3V200 / 3V300) – великий потік

  Основна перевага: Велика пропускна здатність і низьке енергоспоживання; вимагає мінімального початкового тиску для стабільного перемикання, підходить для пневматичних схем стандартного тиску.

  • Серія 3V100: Розмір порту M5, G1/8 (06)

  • Універсальна серія 3V200

￮ Розмір порту: G1/4 (08)

￮ Площа потоку: 17,0 мм² (CV=1,0)

￮ Типова модель: 3V210-08

  • Серія 3V300 Large Flow

￮ Розмір порту: G3/8 (10)

￮ Площа потоку: 28,0 мм² (CV=1,65)

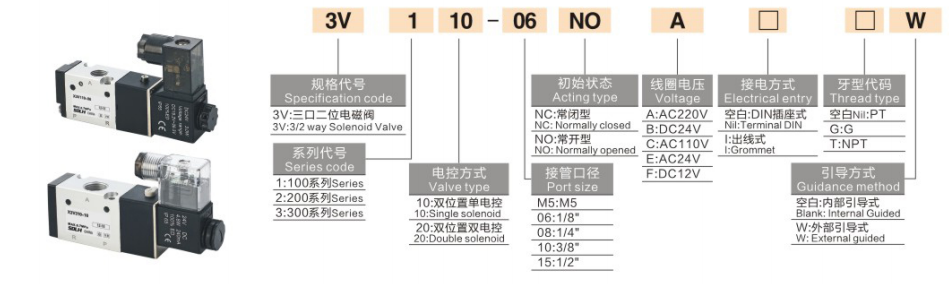

4. Повні правила кодування моделі та приклади замовлення

  1. Логіка кодування: 3 В [Код серії] [Код функції] - [Розмір порту] [Код напруги] [Код проводки]

 2. Приклади стандартного замовлення

     • 3В210-08-Б: 3/2-канальний, тип NC, порт G1/4, DC24V, підключення до гнізда DIN

     • 3В1-06-A: 3/2 ходовий, тип NC, порт G1/8, AC220V

5. Основні технічні параметри

6. Основні переваги продукту

     • Спеціальний дизайн 3/2: Ідеально поєднується з циліндрами односторонньої дії з пружинним поверненням, ексклюзивне пневматичне виконання для затискання, підйому та скидання.

     • Подвійні режими роботи: Додатковий нормально закритий (скидання живлення) і нормально відкритий (працює без живлення) для адаптації до різноманітної логіки процесу.

     • Опції подвійного приводу: тип прямої дії підтримує запуск без тиску для сценаріїв вакууму/низького тиску; пілотний тип реалізує стабільну роботу з великим потоком і малою потужністю.

     • Компактний і міцний: мініатюрна інтегрована структура, чудова герметичність, тривалий термін служби та конструкція без змащення.

     • Гнучка електрична конфігурація: Кілька специфікацій напруги (AC220V/110V/24V, DC24V/12V) і подвійні режими підключення відповідають глобальним вимогам.

     • Висока сумісність: Той самий розмір установки, що й пневматичні регулюючі клапани 3A та ручні клапани 3L, підтримують пряму заміну та оновлення.

7. Типові сценарії застосування

     • Автоматичне керування циліндрами односторонньої дії (затискний, домкратний, пружинний механізм)

     • Перемикання системи генератора вакууму та вакуумного всмоктуючого сопла (тип прямої дії підтримує контроль негативного тиску)

     • Керування пневматичним контуром увімкнення-вимкнення, блокування безпеки обладнання, невеликий рух приводу

     • Пряма заміна клапанів з повітряним керуванням 3A та клапанів з ручним керуванням 3L у стандартних пневматичних системах

Резюме одним реченням

     Серія SOLH 3V — це стандартний 3/2-ходовий електромагнітний напрямний клапан із подвійним режимом NC/NO та структурою подвійного приводу прямого/пілотного приводу, професійно застосовуваного для приводу циліндра односторонньої дії та керування вакуумним контуром, слугуючи основним компонентом керування для мініатюрних пневматичних систем автоматизації.
