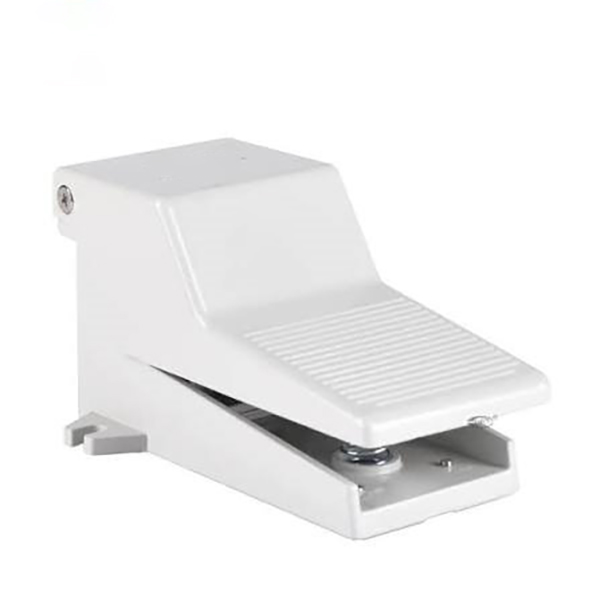

5/2-ходовий ножний педальний клапан серії 4F | Повністю алюмінієвий пневматичний нижній клапан прямої дії

Бренд: SOLH від Richge Technology | Повністю сумісна заміна нижнього клапана серії AirTAC 4F

1. Огляд продукту

     Серія SOLH 4F є професійною5/2-ходовий пневматичний педальний клапан повністю сумісний і взаємозамінний з усією серією AirTAC 4F. Завдяки повністю литому під тиском корпусу з алюмінієвого сплаву та потовщеній нековзкій ножній педалі з пружиною прямої дії, він спеціально розроблений дляциліндр подвійної дії прямого і заднього ходу. Повна серія охоплює чотири конфігуровані типи: стандартне самовідновлення, L механічне самоблокування, G безпечна захисна кришка та блокування LG із інтеграцією захисту. Він може вручну замінити електромагнітні клапани для запуску-зупинки обладнання та перемикання напрямку, широко застосовуваного в інструментальних пристосуваннях, штампуванні, клепці та сценаріях промислового пневматичного керування.

  1.1 Core 5/2 Way Air Circuit Logic

     • Визначення повітряного порту: P (основний повітрозабірник), A/B (подвійні робочі виходи), R1/R2 (подвійні незалежні випускні отвори)

     • Нормальний стан (педаль відпущена): P підключається до B для подачі повітря; А підключається до R1 для вихлопу, циліндр втягується та скидається

     • Робочий стан (педаль натиснута): P підключається до A для подачі повітря; B з’єднується з R2 для вихлопу, циліндр висувається та працює

     • Стандартний тип, відмінний від L: Миттєве скидання відскоку пружини після відпускання ноги для переривчастого керування бігом

     • L Тип блокування: Натисніть один раз, щоб зафіксувати положення та підтримувати тиск повітря; натисніть ще раз, щоб розблокувати та скинути скидання тиску

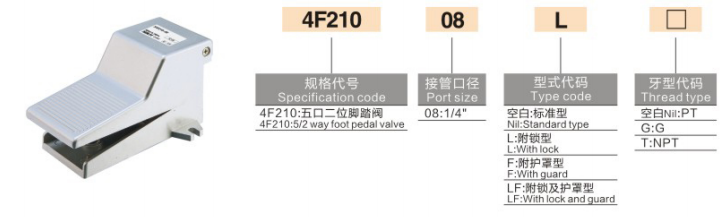

2. Правила кодування моделі та визначення суфіксів

     Логіка кодування: 4F210 - [Розмір порту] + [Суфікс функції] - [Тип потоку]

  2.1 Базова модель і розмір порту

     • 4F210: Основний корпус універсального 5/2-ходового нижнього клапана

     • 06: різьбовий порт G1/8 (PT1/8).

     • 08: G1/4 (PT1/4) універсальна основна специфікація

 2.2 Посібник із вибору суфікса основної функції

  2.3 Суфікс типу потоку

     • Пустий: конічна різьба PT (стандартне за замовчуванням)

     • G: Британський стандарт G паралельної різьби

     • T: конічна різьба NPT американського стандарту

  Приклад моделі: 4F210-08 | G1/4 стандартний донний клапан із самовідновленням; 4F210-08LG | Самоблокувальний дольний клапан G1/4 із запобіжною захисною кришкою

3. Основні технічні параметри

4. Відмінність у виборі: 4F 5/2-ходовий клапан проти 3F 3/2-ходовий дольний клапан

5. Переваги структурного ядра

     • Подвійна незалежна вихлопна конструкція: Оснащений двома окремими випускними отворами для забезпечення плавного вихлопу під час реверсування циліндра, швидкої реакції та стабільної роботи без затримок.

     • Потужна педаль проти ковзання: Поверхня педалі з роликовою текстурою ефективно збільшує тертя, запобігаючи ковзанню під час кроку з великим навантаженням і покращуючи робочу стабільність.

     • Стабільний незалежний механізм блокування: незалежна замкова конструкція забезпечує надійне розміщення та легке розблокування. Примітка: не підходить для робочих умов безперервного удару надвисокої частоти.

     • Додаткова безпечна захисна кришка: Нестандартний пластиковий пилозахисний кожух ефективно запобігає випадковому повороту заднім ходом через падіння заготовок або неправильний дотик персоналу, підвищуючи безпеку роботи на місці.

     • Повністю алюмінієва міцна структура: Вбудований корпус із литого під тиском алюмінієвого сплаву має високу твердість, ударостійкість і тривалий термін служби для важких промислових умов.

6. Типові сценарії застосування

     • Ручне керування циліндром подвійної дії: Джерело повітря → дольний клапан 4F → циліндр подвійної дії. Тип самоскидання реалізує розтягування при натисканні та втягування при відпусканні; тип блокування підтримує тиск затиску для тривалого позиціонування.

     • Контроль промислового технологічного обладнання: професійне ножне перемикання напрямків для штампувальних машин, клепальних машин і шліфувальних машин, звільняючи руки для ефективної обробки.

     • Налагодження обладнання на місці: Тимчасово замініть електромагнітні клапани ручними ножними клапанами для налагодження пневматичного контуру, зручно для пробної експлуатації обладнання та калібрування параметрів.

Резюме одним реченням

     Серія SOLH 4F — це повністю алюмінієвий 5/2-ходовий педальний клапан прямої дії з можливістю самовідновлення, самоблокування та захисту від неправильного спрацьовування. Завдяки подвійному швидкому випуску, великому потоку та повній сумісності з AirTAC, це стандартний промисловий ножний клапан для перемикання циліндрів подвійної дії вперед/назад і пневматичного керування механічною обробкою.
