5/2 та 5/3 ходовий ручний важільний клапан серії 4H | Напрямний клапан з ручним керуванням

Бренд: SOLH від Richge Technology | 5/2 5/3 ходовий ручний пневматичний клапан для ручного налагодження та безпечної зупинки

1. Огляд продукту та основна структура

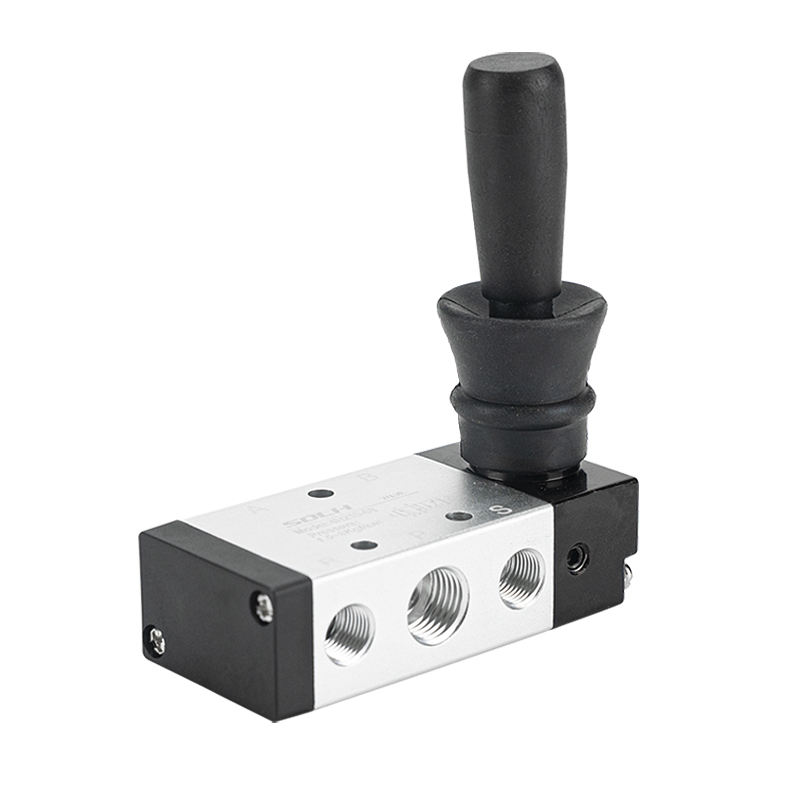

     Серія SOLH 4H є стандартом AirTAC5/2- та 5/3-ходовий ручний важільний розподільний клапан, також відомий як золотниковий клапан з ручним керуванням. Він перемикає пневматичні контури виключно за допомогою ручного важеля без електричних або пневматичних керуючих сигналів. Широко використовується для ручного налагодження обладнання, аварійної захисної зупинки та керування рухом циліндра, він має прецизійну структуру золотника та міцний корпус із алюмінієвого сплаву з подвійним режимом позиціонування пружинного повернення та фіксації сталевою кулькою. Повністю взаємозамінний з електромагнітними клапанами 4 В і пневматичними клапанами 4 А, це універсальний компонент ручного керування для стандартних пневматичних систем.

  1.1 Стандартне визначення 5-портового інтерфейсу

     • Порт P: Головний впускний отвір стисненого повітря

     • Робочі порти A/B: Подвійні вихідні порти для підключення циліндрів подвійної дії для керування ходами висування та втягування

     • Вихлопні порти R/S: Вихлопні отвори для скидання тиску, сумісні зі стандартною установкою глушника для зменшення шуму

     • Режим водіння: Прямий ручний перемикач

     • Структурна особливість: високоточна шпуля, корпус із високоміцного алюмінієвого сплаву, структура позиціонування пружини/сталева кулька для стабільної роботи

2. 5/2-ходовий ручний важільний клапан (двопозиційний)

  2.1 Тип пружинного ручного скидання (4H210/310/410)

     • Принцип роботи: Перемкніть важіль, щоб змінити контур повітря; важіль автоматично скидається силою пружини після відпускання рук.

     • Основні характеристики: миттєве скидання з відпусканням рукою, чудова ефективність захисту від неправильної роботи та висока експлуатаційна безпека.

     • Типова модель: 4H210-08 (G1/4 порт, 5/2 ходовий пружинний ручний клапан)

  2.2 Тип ручного блокування (4H210L/310L)

     • Принцип роботи: Оснащений важільною самоблокуючою структурою. Клапан зберігає зворотне положення після перемикання і потребує ручного скидання для повернення.

     • Основні характеристики: Стабільне позиціонування та тривале утримання положення, ефективно запобігає випадковому дотику та неправильному управлінню, підходить для умов тривалої роботи.

     • Типова модель: 4H210L-08 (порт G1/4, 5/2 ходовий ручний клапан)

3. 5/3-ходовий ручний важільний клапан (три позиції)

  5/3-ходові ручні клапани серії 4H230/330/430 мають конструкцію позиціонування подвійної стабільної сталевої кульки з трьома професійними функціями середнього положення для задоволення розширених вимог до пневматичного керування.

     • Закритий центр (тип C): Повністю закритий у середньому положенні. Реалізує блокування циліндрів, утримання тиску та захист від падіння для підвісних і вертикальних станцій.Типова модель: 4H230C-08

     • Вихлопний центр (тип E): Робочі порти A/B сполучаються з випускними портами в середньому положенні. Система повністю скидає тиск, забезпечуючи вільне плавання циліндра, ручне налагодження обладнання та захист безпеки.Типова модель: 4H230E-08

     • Центр тиску (тип P): P повітряний вхід з’єднується з портами A/B у середньому положенні, перетворюючи циліндр подвійної дії на вихід простої дії для синхронного затискання та контролю балансу сил.Типова модель: 4H230P-08

4. Правила кодування стандартної моделі та загальні моделі

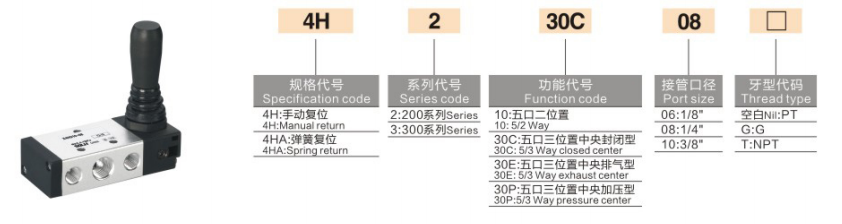

 1. Логіка кодування: 4H [Код розміру] [Код функції] - [Розмір порту]

  2. Основні загальні моделі

     • 4Н210-08: 5/2 ходова пружина, універсальний ручний клапан порту G1/4

     • 4H210L-08: 5/2 напрямок самоблокування типу довгострокового утримання позиції

     • 4H230C-08: 5/3 закритий центр, циліндрична модель із утриманням тиску та блокуванням

     • 4Н310-10: 5/2 ходова пружина, ручний регулюючий клапан великого потоку G3/8

5. Універсальні основні технічні параметри

6. Основні переваги продукту

     • Чистий ручний вибухозахищений рівень безпеки: Електричні компоненти та джерело живлення не потрібні, ризик іскри відсутній. Ідеально підходить для налагодження обладнання, аварійної зупинки та ручного керування у легкозаймистих, вибухонебезпечних та запилених середовищах.

     • Подвійні режими позиціонування для повних сценаріїв: Тип пружинного скидання для миттєвого безпечного скидання та запобігання неправильній роботі; тип фіксації для довгострокового стабільного утримання положення, охоплюючи умови короткочасної пробіжки та тривалої роботи.

     • Універсальні трипозиційні середні функції: Оснащений трьома середніми режимами C/E/P для блокування циліндра та утримання тиску, системи безпечного скидання тиску та синхронного контролю балансу затиску.

     • Гнучке й універсальне встановлення: Підтримує монтаж на панелі та базовий монтаж із фіксованою установкою під різними кутами. Повністю універсальний і взаємозамінний з електричними регулюючими клапанами 4 В і пневматичними регулюючими клапанами 4 А за монтажними розмірами.

     • Стабільна та довговічна робота: Точне узгодження шпулі та структура позиціонування сталевої кульки забезпечують чітке відчуття руки, чітке реверсування, низьке тертя та тривалий термін служби.

7. Типові сценарії застосування

     • Ручне налагодження, ривковий режим і контроль безпеки технічного обслуговування циліндрів подвійної дії

     • Пневматичні схеми блокування захисних дверей та аварійної зупинки, ручне керування для вибухозахищених зон

     • Ручне реверсивне керування неенергетичним обладнанням та автоматизованими потоковими лініями

     • Заміна на місці та налагодження електромагнітних клапанів 4В і пневматичних клапанів 4А для гнучкого перемикання режимів електричний/пневматичний/ручний

Резюме одним реченням

     Серія SOLH 4H — це універсальний 5/2 та 5/3 ходовий ручний важільний клапан із подвійним позиціонуванням скидання/блокування та трьома середніми функціями C/E/P. Завдяки суто ручному безпечному управлінню та повній взаємозамінності 4 В/4 А, це стандартний клапан з ручним керуванням для ручного налагодження пневматичної системи та безпечного керування аварійною зупинкою.
