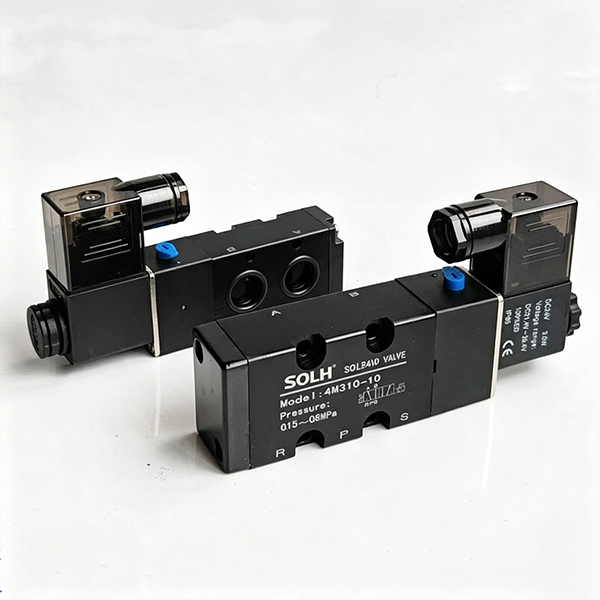

Стандартний 5/2 ходовий електромагнітний клапан серії 4M NAMUR | Пластинчастий клапан, встановлений на приводі

Бренд: SOLH від Richge Technology

1. Огляд продукту

     Серія SOLH 4M є професійноюСтандартний 5/2 ходовий пластинчастий електромагнітний клапан NAMUR спеціально розроблений для автоматичного керування пневматичним приводом. Він суворо відповідає міжнародним стандартам бокового монтажу NAMUR зі стандартними монтажними отворами на нижній частині клапана. Клапан можна безпосередньо ламінувати та встановлювати збоку пневматичних кульових кранів і приводів дросельних клапанів без проміжних перехідних повітропроводів. Використовується виключно для схем автоматичного керування клапанами, він повністю відповідає стандартам серії Airtac 4M і структурно відрізняється від звичайних трубчастих електромагнітних клапанів 4 В.

  1.1 Основні специфікації продукту

     • Функціональний режим: 5/2 ходовий (5-портовий 2-позиційний)

     • Структура диска: Внутрішній пілотний золотник, робота без змащення

     • Стандарт кріплення: стандартний боковий монтаж NAMUR (основа інтегрована з повітряними контурами P/A/B/R1/R2)

     • Основні моделі: 4М210-08, 4М210-06, 4М110-06

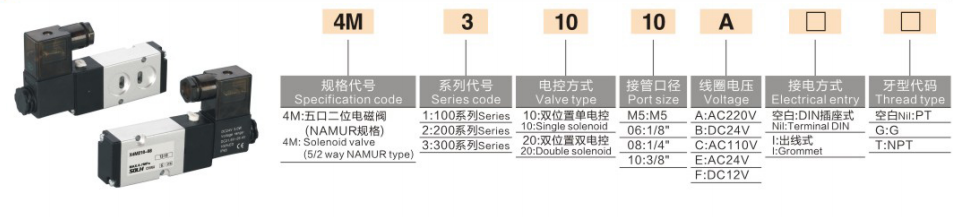

2. Повні правила кодування моделі та повний список серій

 1. Логіка кодування: 4M [Код розміру] [Код керування] [Код функції] - [Різька порту]

  2. Приклад моделі

     4М210-08: розмір 200, єдине електричне керування з пружинним поверненням, зовнішній різьбовий порт PT1/4

 3. Повний список специфікацій основної моделі

3. Основні технічні параметри

4. Переваги та ключові моменти вибору монтажного сердечника NAMUR

     • Вбудований базовий повітряний порт NAMUR: У нижній частині клапана вбудовані повітряні отвори A/B. Після приєднання до приводу він автоматично з’єднується з двома вхідними отворами приводу. Для портів A/B не потрібні зовнішні повітропроводи; лише P впускні отвори повітря та випускні отвори R1/R2 потребують підключення зовнішнього джерела повітря, що спрощує структуру трубопроводу та зменшує точки витоку.

     • Вбудований ручний тест штовхача: Оснащено кнопкою ручного налагодження на боці клапана, що підтримує перевірку відкриття та закриття клапана вручну після вимкнення живлення, зручно для встановлення на місці, налагодження та обслуговування обладнання.

     • Характеристики режиму подвійного керування: моделі з подвійним електричним керуванням 4M × 20 використовують структуру пам’яті, що самоблокується, щоб підтримувати поточне положення клапана; Моделі з одним електричним керуванням 4M×10 автоматично скидаються за допомогою зусилля пружини після вимкнення живлення, відповідаючи вимогам безпечного скидання та утримування позиціонування відповідно.

     • Сумісне кріплення колектора: має ту саму базову специфікацію, що й серія 4V (розподільна база 4M100M/200M/300M). Він підтримує централізовану подачу повітря для кількох клапанів через установку колектора, а також може бути безпосередньо встановлений на одному приводі для незалежної роботи.

5. Клапан 4M NAMUR проти звичайного трубчастого клапана 4 В | Посібник з вибору засобів захисту від помилок

6. Типові застосування відповідності

     • Система автоматичного керування клапанами: 4M210-08 сумісна з пневматичним приводом DA/SR + кульовий/поворотний клапан, широко використовується в нафтохімічному обладнанні, обладнанні для очищення води та трубопроводах для перемикання рідин.

     • Інтегрована система Valve Island: Прийміть багатоланкову колекторну базу 4M200M для реалізації централізованої подачі повітря та інтегрованої установки кількох електромагнітних клапанів серії 4M для автоматизованих кластерів трубопроводів.

     • Відповідність трубопроводу: З’єднайте зовнішні різьбові порти за допомогою швидкоз’ємних прямих фітингів KQ2 із зовнішньою різьбою для швидкого приєднання до основного трубопроводу джерела повітря для стабільного та герметичного з’єднання.

Резюме одним реченням

     Серія SOLH 4M — це спеціальний 5/2-ходовий електромагнітний клапан пластинчастого типу NAMUR для пневматичних приводів, який має безкамерний прямий монтаж, роботу без змащування та захист IP65, будучи оптимальним допоміжним компонентом керування для автоматичного перемикання пневматичних кульових кранів і поворотних клапанів.
