Електромагнітний клапан серії 5V | 5/2 і 5/3 ходовий високочастотний пневматичний клапан низької потужності

Бренд: SOLH від Richge Technology | Повністю сумісна заміна висококласного електромагнітного клапана серії AirTAC 5В

1. Огляд продукту

     Серія SOLH 5V — це висококласний 5-портовий пневматичний спрямований електромагнітний клапан, повністю взаємозамінний з оригінальною серією 5V AirTAC. Це покриває5/2 шлях двопозиційний і5/3 шлях трипозиційний функціональні типи. Завдяки вдосконаленій ковзній структурі котушки з енергозберігаючою конструкцією котушки з низьким енергоспоживанням, він має надтривалий термін служби, стабільне високочастотне перемикання та низький рівень відмов. Завдяки внутрішній структурі пілотного вихлопу та ступеню захисту IP65, він дружній до чистих робочих середовищ, таких як електроніка, їжа та медичне обслуговування. Професійно використовується для поршневого керування циліндрами подвійної дії, це кращий основний регулюючий клапан для автоматизованих пневматичних систем високого стандарту.

  1.1 Основний порт і визначення функції

     • 5-портова конфігурація: P (основний повітрозабірник), A/B (подвійні робочі виходи), R/S (подвійні незалежні випускні отвори)

     • Двопозиційний шлях 5/2: Функція реверсу в одному напрямку завершує керування циклом висування та втягування циліндра

     • 5/3 шлях три позиції: Оснащений середнім нейтральним положенням, підтримує функції утримання зупинки циліндра, підтримки тиску та повного відновлення вихлопу

     • Основна програма: Спеціалізовано для повнотактного керування поршневими операціями всіх пневматичних циліндрів подвійної дії

2. Класифікація основного продукту та функціональна логіка

  2.1 5/2-ходовий двоточковий електромагнітний клапан

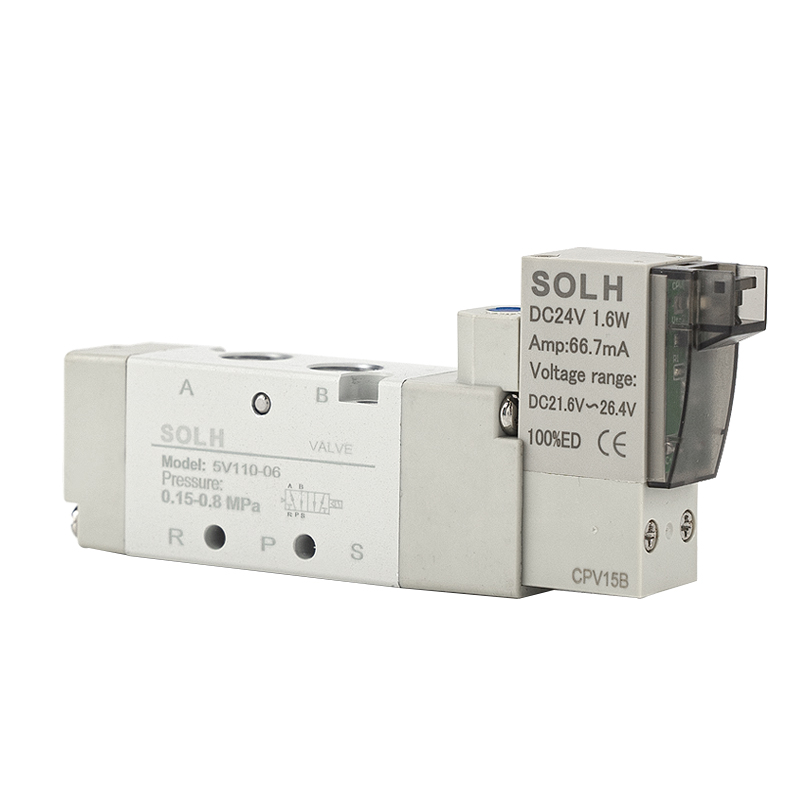

     • Єдине електричне керування (5V110/210/310): Електрифікований для перемикання напрямків, автоматичного скидання пружини при вимкненні живлення, підходить для звичайного зворотно-поступального керування ривком

     • Подвійне електричне керування (5V120/220/320): Електрифікований для повної реверсивної дії, запам'ятовування стану вимкненого живлення та самоутримання, підходить для умов роботи з тривалим блокуванням положення

  2.2 5/3 ходовий триточковий електромагнітний клапан (подвійне електричне керування)

     Три додаткові центральні нейтральні функції для задоволення різноманітних вимог процесу на місці:

     • 30C (Центр закрито): порт P у центральному положенні закритий, порти A/B взаємодіють з випускними портами R/S, реалізуючи зупинку циліндра та утримання тиску в будь-якому положенні ходу

     • 30E (центральний вихлоп): порт P у центральному положенні закритий, подвійні порти A/B повністю вичерпані, циліндр швидко перезапускається без залишкового тиску

     • 30P (утримання центрального тиску): порт P у центральному положенні взаємодіє з портами A/B, випускні отвори R/S закриті, підтримуючи стабільний тиск у трубопроводі системи

3. Основні моделі, параметри калібру та потоку

4. Основні технічні параметри

5. Швидка інтерпретація кодування моделі

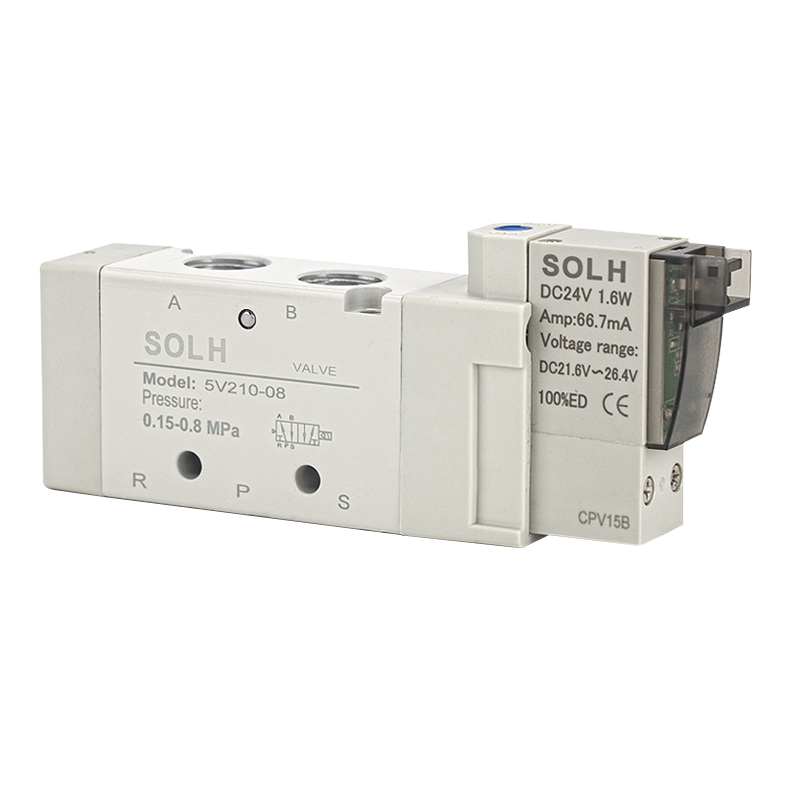

     Беручи 5V210-08 DC24V як стандартний приклад

     • 5В: Код серії для 5-портового 2/3-позиційного пневматичного електромагнітного клапана

     • 2: Специфікація серії 200, що відповідає основним калібрам G1/8 і G1/4

     • 10: Одинарне електроуправління 2-позиційного типу;20 = подвійний електричний тип управління;30C/E/P = 3-позиційний центральний функціональний тип

     • 08: Інтерфейсний калібр G1/4;06 = G1/8;M5 = різьба micro M5

     • DC24V: Номінальна напруга;B означає DC24V,A означає AC220V, доступні різні варіанти напруги

6. Основні переваги продукту

     • Низька потужність і надтривалий термін служби: малопотужна енергозберігаюча котушка потужністю 0,9 Вт зменшує споживання енергії протягом тривалого часу. Завдяки високоточній структурі ущільнення золотника з низьким опором тертя, він підтримує 30+ мільйонів стабільних циклів перемикання та мінімізує частоту подальшого обслуговування.

     • Надшвидка високочастотна характеристика: Оптимізована конструкція внутрішнього повітряного каналу забезпечує час реакції перемикання протягом 0,05 секунди, ідеально адаптуючись до вимог високочастотної циклічної дії автоматизованих виробничих ліній.

     • Пристосування до чистого середовища: Вбудована централізована внутрішня пілотна витяжна структура запобігає зовнішньому забрудненню нафтою та газом, що повністю відповідає стандартам безпилового та чистого виробництва електроніки, харчової та медичної промисловості.

     • Сильна інтеграція та зручне налагодження: Підтримка інтегрованої установки блоку клапанів колектора для економії місця на обладнанні. Оснащений ручною кнопкою на корпусі клапана, що полегшує налагодження одного клапана та пробну експлуатацію обладнання.

     • Стабільна та атмосферостійка продуктивність: Широкий діапазон температурної адаптації та клас пило- та водонепроникності IP65, стабільна робота в складних внутрішніх і зовнішніх промислових середовищах.

7. Типові сценарії застосування

     • Поршневе керування циліндром подвійної дії: Широко використовується для автоматичного переміщення, штовхання матеріалу, затискання арматури, поворотного позиціонування та інших пневматичних зворотно-поступальних дій.

     • Автоматизовані виробничі лінії високого стандарту: Застосовується до автомобільних зварювальних ліній, герметизації та різання упаковки, електронного поверхневого монтажу, наповнення харчових продуктів та іншого обладнання для точної автоматизації.

     • Висока частота та чисті умови роботи: кращий тип клапана для промислових сценаріїв, що потребують частого реверсування, нульового забруднення та тривалої стабільної безперервної роботи.

8. Відмінність вибору: електромагнітний клапан серії 5V проти серії 4V

Резюме одним реченням

     Серія SOLH 5V — це високоякісні 5/2 та 5/3 ходові пневматичні електромагнітні клапани з низьким енергоспоживанням, надтривалим терміном служби та швидким високочастотним перемиканням. Завдяки чистому внутрішньому вихлопу та водонепроникній та пилонепроникній конструкції IP65, це оптимальний регулюючий клапан для циліндрів подвійної дії та високоякісних чистих автоматизованих пневматичних систем, повністю сумісний з оригінальною серією AirTAC 5V.
