Кутовий циліндр серії ACK | Циліндр 2-в-1 з поворотом на 90°/180° і затискачем вниз

Бренд: SOLH від Richge Technology

Огляд продукту та основні структурні особливості

     Серія SOLH ACK — це високопродуктивний кутовий циліндр 2-в-1, який об’єднує обертання на 90°/180° і лінійний затискний рух вниз. Охоплюючи розміри отворів від φ25 мм до φ63 мм, він використовує професійну структуру з трьома направляючими пазами для високої точності та сильного опору ексцентричному навантаженню. Додаткові односторонні/двосторонні натискні пластини та напрямки обертання вліво/вправо повністю адаптуються до різноманітних компонувань світильників. Циліндр ACK, що володіє високою жорсткістю, тривалим терміном служби та здатністю затискати важкі навантаження, широко використовується для станцій затиску деталей з обмеженим простором в автоматизованих процесах обробки інструментів, позиціонування зварювання та фіксації штампуванням.

1. З’єднане обертання та затискна дія

• Стандартна робоча послідовність: Втягнути → поворот на 90°/180° вліво/вправо → висунути для затискання вниз

• Скинути послідовність: втягнути, щоб розблокувати затиск → зворотне обертання → висунути та скинути

• Високоточне позиціонування: стандартний кут повороту 90° з високою точністю ±1,5°; Тип обертання на 180° є додатковим, що забезпечує повторюване та надійне позиціонування заготовки.

2. Висока жорсткість і подовжений термін служби

• Структура з трьома направляючими пазами: Оптимізована конструкція напрямних у трьох напрямках забезпечує виняткову стабільність руху, високу точність напрямних і міцну здатність запобігати прогинам, ефективно протистоячи ексцентричному навантаженню під час затискання.

• Конфігурація високоміцного матеріалу: Поршневий шток використовує спеціальну леговану сталь із процесом термічної обробки для чудової зносостійкості та довговічності. Корпус циліндра пройшов обробку жорстким анодуванням для підвищення стійкості до корозії та структурної жорсткості.

• Преміальні імпортні пломби: Використовує імпортні ущільнювальні матеріали з чудовою адаптованістю до складних умов роботи, ефективно зменшуючи витік повітря та значно подовжуючи загальний термін служби циліндра.

3. Гнучке встановлення та різноманітна конфігурація

• Додаткові типи натискних пластин: одностороння натискна пластина ACK для вузьких деталей; Двостороння притискна пластина ACKD для широких заготовок, яка відповідає різноманітним вимогам до затиску заготовки.

• Регульований напрямок обертання: L (обертання вліво проти годинникової стрілки) і R (обертання вправо за годинниковою стрілкою) необов’язкові для відповідності різним макетам станцій на місці.

• Універсальний монтажний дизайн: Оснащений 4 нижніми наскрізними отворами для прямого кріплення, сумісного з фланцевим кріпленням. Зарезервовані стандартні канавки перемикача дозволяють зручно встановлювати магнітні перемикачі для визначення положення.

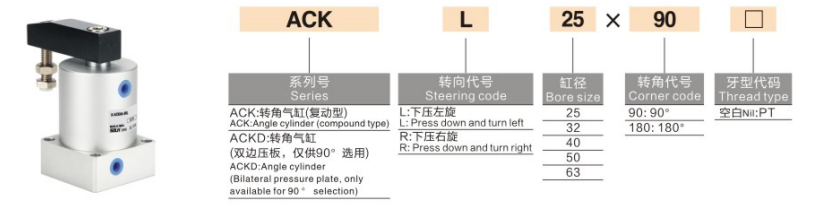

Повні правила іменування моделі та приклади порядку

1. Типові приклади моделей: ACKL25-90, ACKDR40-90

2. Приклади стандартного замовлення

• Одностороннє обертання вліво на 90°: ACKL25-90 (отвір φ25, обертання вліво, стандартний кут 90°)

• Двостороннє праворучне обертання на 90°: ACKDR32-90 (отвір φ32, двостороння пластина, правий поворот, кут 90°)

• Великий діаметр важкого типу: ACKL63-90 (максимальний отвір φ63, обертання вліво, кут 90° для затискання великого навантаження)

Загальні технічні параметри (20 ℃, 0,5 МПа стандартні умови)

1. Основні характеристики

• Режим роботи: Складений рух подвійної дії (обертання + затискання вниз)

• Діапазон робочого тиску: 0,15~1,0 МПа; Випробувальний тиск: 1,5 МПа

• Температура навколишнього середовища: -20℃~80℃

• Робоча швидкість поршня: 50~200 мм/с

• Кут повороту: 90° (стандарт); 180° (опціонально)

• Стандартний хід затиску: φ25=12 мм; φ32=16мм; φ40=20мм; φ50=25мм; φ63=30 мм

2. Теоретична сила затиску (одиниця: Н при 0,5 МПа)

3. Вага продукту (одиниця: кг при 90° стандартного типу)

Типові сценарії застосування

• Верстати та зварювальне обладнання: Ідеально підходить для позиціонування заготовки, закріплення, зварювальної фіксації та штампування станції проти зміщення. Вбудоване обертання та затискання 2-в-1 спрощує механічну структуру та економить простір для установки.

• Обробка електронних і прецизійних компонентів: Підходить для затискання палет, фіксації зажимних пристосувань і мікро-точного позиціонування деталей. Він відрізняється високою точністю позиціонування та низьким утворенням пилу, що відповідає суворим вимогам до точності та чистоти.

• Автоматизований механізм передачі: Широко застосовується для обмеження поворотного столу, позиціонування перекидного механізму та станцій затиску з коротким ходом, що забезпечує стабільну, плавну та повторювану складову продуктивність руху.

• Умови роботи для важких кріплень: Завдяки сильному затискному зусиллю та відмінній антиексцентричній здатності він ідеально адаптується до сценаріїв затискання важких заготовок, фіксації форми та точного позиціонування великого навантаження.

3-етапний посібник із швидкого вибору

1. Вибір розміру отвору: Виберіть розмір отвору відповідно до фактичного затискного навантаження. Переконайтеся, що теоретична сила затиску ≥ фактичне навантаження × 1,5 коефіцієнта безпеки; віддавайте перевагу отвору φ40 або більше для умов важкої роботи.

2. Вибір обведення: Стандартний хід затиску становить від 12 мм до 30 мм. Залиште межу ходу 3~5 мм відповідно до висоти деталі, щоб уникнути механічних перешкод під час роботи.

3. Вибір конфігурації

￮ Тип натискної пластини: Виберіть односторонню плиту ACK для вузьких заготовок; виберіть двосторонню пластину ACKD для широких заготовок.

￮ Напрямок обертання: Виберіть обертання L вліво або R праворуч відповідно до фактичного розташування станції та умов механічних перешкод.

Резюме одним реченням

     Кутовий циліндр серії SOLH ACK має високоточну структуру з трьома напрямними пазами, що підтримує обертання на 90°/180° та інтеграцію затиску вниз. Завдяки додатковим одностороннім/двостороннім притискним пластинам, гнучкому повороту ліворуч/праворуч і чудовим антидеформаційним характеристикам при великих навантаженнях це високоміцне та довговічне затискне рішення для різноманітних автоматизованих станцій кріплення з обмеженим простором.
