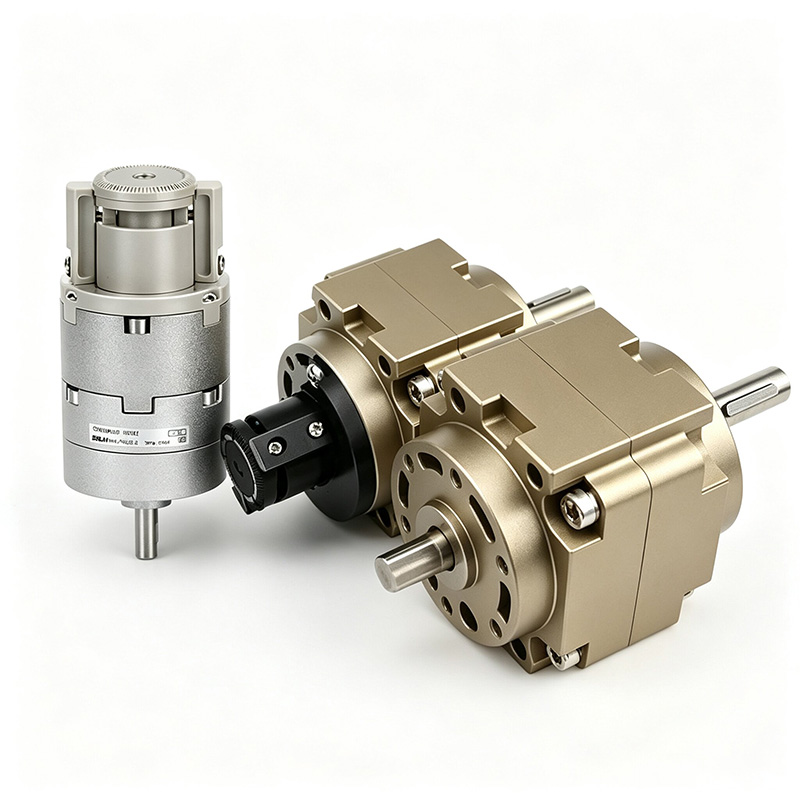

Поворотний привід лопастного типу серії CRB1 / CRB2

Поворотний привід лопастного типу серії CRB1 / CRB2 (взаємозамінний SOLH)

Бренд: SOLH від Richge Technology

Позиціонування продукту та основні відмінності серії

     SOLH CRB1 і CRB2 — це поворотні циліндри лопатевого типу, що приводяться в рух одинарними/подвійними лопатями. Вони мають надкомпактний корпус, низьку інерцію обертання та надшвидку реакцію без зазору між шестернями.

     -- CRB2 (мала серія): отвір 10~40 мм для невеликого навантаження та вузького простору, компактна легка конструкція

     -- CRB1 (велика серія): діаметр отвору 50~100 мм для великих навантажень і високого крутного моменту, повна опора підшипника з чудовою ударостійкістю

     Максимальний кут повороту однієї лопаті до 270°/280°, подвійної лопаті макс. 90°/100°. Широко використовується для станцій швидкого обертання, індексування та автоматизації позиціонування.

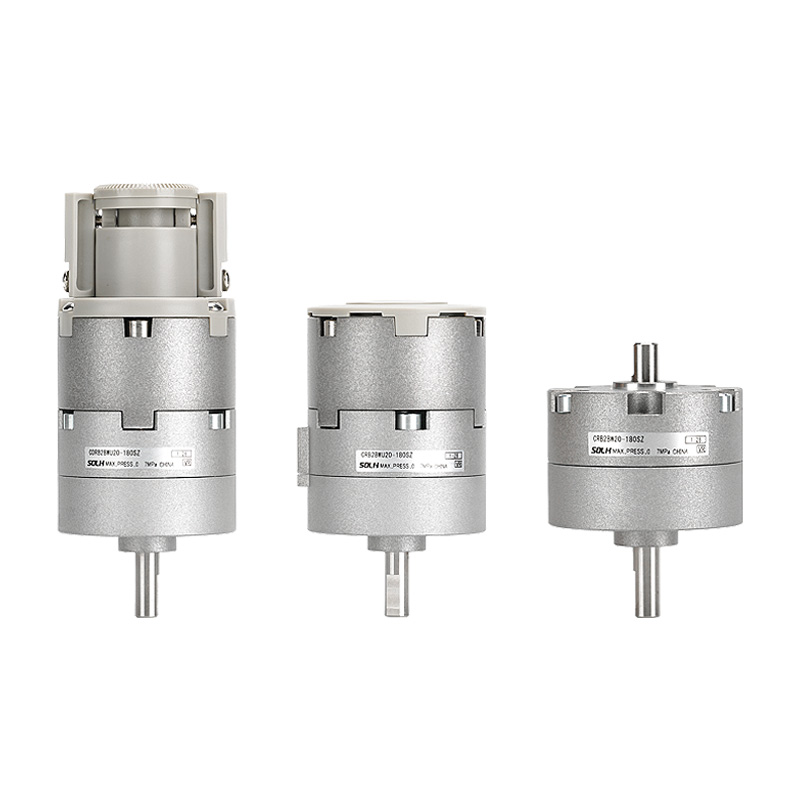

  1. Серія малих стандартів CRB2

     -- Розміри отворів: 10, 15, 20, 30, 40 мм

     -- Варіанти лопатей: S одинарна лопатка / D подвійна лопатка

     -- Кут повороту: одна лопатка 90°/180°/270°; Подвійна лопатка 90°/100°

     -- Основні переваги: ​​ультракомпактний, легкий, низький тиск запуску, подвійний бічний/осьовий порт, додатковий регулятор кута та магнітний перемикач

     -- Застосування: швидкісне обертання з легким навантаженням, обладнання в замкнутому просторі, електроніка 3C, упаковка, мініатюрна автоматизація

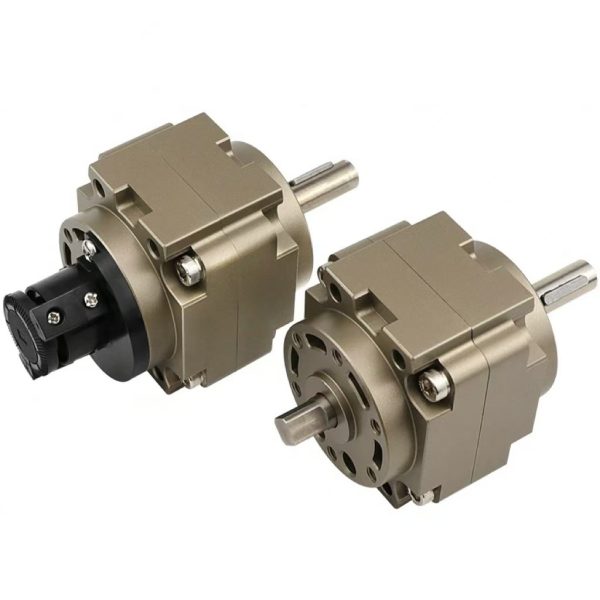

  2. Серія CRB1 Large Heavy-Duty

     -- Розміри отворів: 50, 63, 80, 100 мм

     -- Варіанти лопатей: S одинарна лопатка / D подвійна лопатка

     -- Кут повороту: одна лопатка 90°/180°/270°/280°; Подвійна лопатка 90°/100°

     -- Основні переваги: ​​високий вихідний крутний момент, важке навантаження, повна опора підшипника, ударостійкість, тривалий термін служби

     -- Застосування: перевертання важких заготовок, великомасштабне індексування, важкі обертові пристосування, складальні лінії важкої промисловості

Універсальні основні технічні характеристики

  1. Загальні стандартні параметри

  2. Теоретичний вихідний крутний момент при 0,5 МПа (індекс вибору сердечника)

   2.1 Таблиця крутних моментів CRB2

   2.2 Таблиця крутних моментів CRB1

 3 Посилання на допустиме радіальне та осьове навантаження

     -- CRB2-20: радіальний 120N, осьовий 80N

     -- CRB1-50: радіальний 245N, осьовий 196N

     -- CRB1-100: радіальний 588N, осьовий 490N

Внутрішня структура та принцип роботи лопаток

  1. Основні компоненти: корпус циліндра, одинарна/подвійна поворотна лопатка, вихідний вал, ущільнювальний вузол, кінцевий гумовий буфер, болти регулювання кута

  2. Робоча логіка: стиснене повітря надходить в одну камеру, щоб штовхати лопатку, щоб обертатися навколо центрального вала, тоді як протилежна камера випускається.

     -- Подвійна лопатка: крутний момент подвоюється, обмежений кут повороту ≤100°

     -- Одна лопатка: ширший діапазон повороту до 270°

  3. Унікальні основні переваги

     -- Відсутність механізму та зубчатої рейки, нульовий люфт, плавне безшумне обертання без ударної вібрації

     -- Надкомпактний контур, низька інерція обертання, надшвидка відповідь (обертання на 90° < 0,1 с)

    -- Додатковий наскрізний порожнистий вал, зручний для внутрішніх трубок і проводки

     -- Двосторонні болти для точної настройки для обмеження ходу; одна лопатка регулюється 0~270°, подвійна лопатка 0~90°

Повні правила кодування моделі

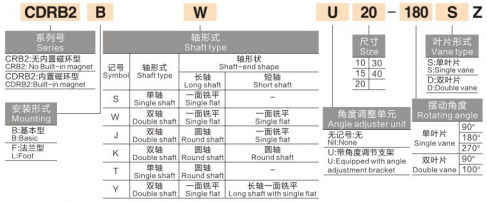

  1. Приклад моделі CRB2: CRB2BW20-180SZ

     -- CRB2 = Серія поворотних приводів з малими лопатями

     -- B = базове фланцеве кріплення; L = кріплення кронштейна

     -- W = подвійний подовжений вал; порожній = один вал

     -- 20 = розмір отвору (10/15/20/30/40)

     -- 180 = Кут повороту (90/180/270)

     -- S = одна лопатка; D = Подвійна лопатка

     -- Z = Оснащено блоком регулювання кута; порожній = стандарт без регулятора

          Префікс CDRB2 = Вбудоване магнітне кільце для встановлення магнітного вимикача

  2. Приклад моделі CRB1: CRB1BW50-90D

     -- CRB1 = Серія поворотних лопатей для важких умов експлуатації

     -- B = базове кріплення; W = подвійний вал

     -- 50 = розмір отвору (50/63/80/100)

     -- 90 = Кут повороту (90/180/270/280)

     -- D = подвійна лопатка; S = одна лопатка

        Префікс CDRB1 = вбудована модель з магнітним кільцем

Покроковий посібник із вибору та промислове застосування

  1. Правила пріоритету відбору

     -- Крутний момент і розподіл розмірів: невелике навантаження, вузький простір → CRB2 (10~40); Сильне обертання з високим крутним моментом → CRB1 (50~100)

     -- Вимоги до кута повороту: обертання понад 90° → одна лопатка S; Максимальний крутний момент в межах 90° → Подвійна лопатка D

     -- Компроміс між точністю та швидкістю: нульовий люфт лопастного типу, повторне позиціонування ±0,1°, ідеально підходить для високошвидкісних легких навантажень; Важке високоточне навантаження підшипника віддає перевагу MSQ рейково-шестерневі поворотні столи

     -- Функціональні параметри: потрібне точне обмеження кута – виберіть одиницю регулювання кута суфікса Z; Потрібен зворотний зв’язок щодо позиції ПЛК – виберіть магнітну інтегровану модель CDRB

  2. Типові сценарії застосування

     -- Лінії для невеликих навантажень: перевертання електронних компонентів, обертання етикетки, затягування кришки пляшки, сортування мініатюрного матеріалу

     -- Станції для важких навантажень: поворот великої заготовки на 90°/180°, індексація складальної лінії, важкі поворотні затискні пристрої

     -- Загальні галузі промисловості: упаковка, друк, харчова обробка повністю автоматичні ротаційні станції позиціонування

Порівняння продуктивності: CRB Vane VS MSQ Rack & Pinion Rotary Actuator

Одне речення

     Резюме. Невеликі легкі поворотні приводи SOLH CRB2 і важкі лопатеві приводи мають нульовий люфт з одним/подвійним лопатевим приводом з додатковим регулятором кута та варіантом магнітного перемикача CDRB, що забезпечує швидке обертання з низькою інерцією від 0,05~24 Н·м, що ідеально підходить для високошвидкісного обертання, індексування та поворотного затискання в електроніці, лінії автоматизації пакування та важкого складання.
