Компактний запобіжний клапан серії AP100

Бренд:SOLH від Richge Technology (睿其格科技)

Позиціонування продукту

     Серія AP100 — компактний пружинний запобіжний клапан прямої дії для мініатюрних пневматичних контурів. Він автоматично видаляє надлишок повітря для стабілізації тиску в системі, коли тиск перевищує задане значення. Завдяки мініатюрному розміру та легкому регулюванню тиску, він служить захистом від надлишкового тиску та компонентом контролю верхнього граничного тиску для компактного пневматичного обладнання.

Структура та принцип роботи

     --Структура: рельєфна конструкція з пружинним поверненням прямої дії без пілотного керування

     --Робоча логіка Закритий стан: тиск у системі нижчий за задане значення. Відкритий стан: тиск у системі досягає або перевищує встановлене значення, повітря випускається до навколишнього середовища. Скинути стан: клапан знову закривається, коли тиск падає нижче заданого порогу

     --Простий механічний вузол, що складається з ручки регулювання, пружини та котушки

     --Нагадування: не сертифікований як стандартний запобіжний клапан JIS, лише для регулювання тиску та контролю надлишкового тиску в контурі

Основні основні функції

1. Надкомпактний легкий одиночний блок

     Габаритні розміри 69×40 мм, вага нетто всього 0,12 кг. Незалежний однокорпусний дизайн підтримує безпосередню установку, ідеально підходить для вузького та вбудованого обладнання.

2. Безінструментальна ручка регулювання, що замикається

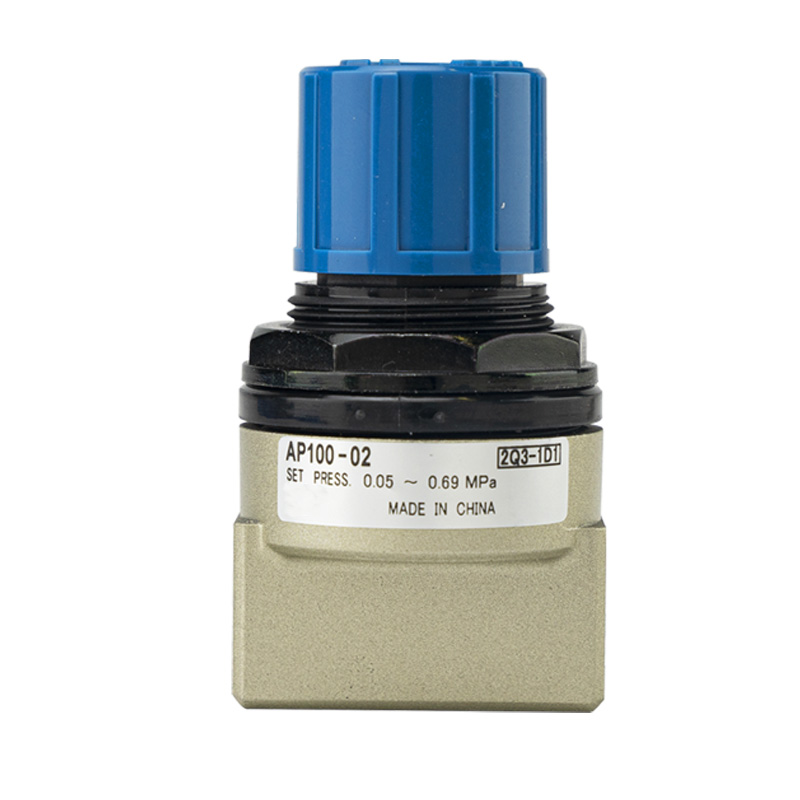

     Синя верхня ручка реалізує пряме налаштування тиску без додаткових інструментів. Блокуюча структура запобігає ненавмисному зсуву тиску, спричиненому вібрацією або неправильною роботою, для стабільної тривалої роботи.

3. Подвійний регульований діапазон тиску та потік із високим розвантаженням

     Регульований діапазон стандартної моделі: 0,05–0,69 МПа Версія X201 низького тиску: 0,02–0,2 МПа Максимально допустимий робочий тиск досягає 1,0 МПа; великий внутрішній проточний канал забезпечує швидке скидання тиску.

4. Різноманітні варіанти різьби та гнучкий монтаж

     Доступні розміри портів: 1/8"(01), 1/4"(02) Настроювані стандарти різьблення: різьба Rc, NPT, G. Два способи встановлення: прямий різьбовий монтаж або фіксація кронштейном. Чітке маркування IN/OUT забезпечує встановлення односпрямованого потоку повітря.

5. Стійкий до корозії та стабільний тривалий термін служби

     Литий під тиском корпус клапана з алюмінієвого сплаву з широким температурним допуском від -5 ℃ до +60 ℃. Розроблений для сухого стисненого повітря, робота без змащення знижує витрати на обслуговування.

Таблиця технічних характеристик

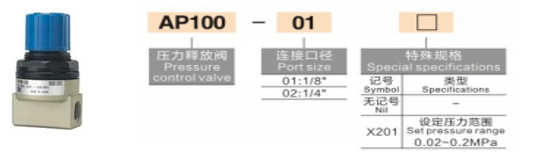

Визначення коду моделі

Приклад: АП100-02-Б-Н

     --AP100: базова серія продукту

     --01 / 02: відповідний розмір порту

     --B: оснащений монтажним кронштейном; порожній = без дужки

     --N: різьба NPT; порожній = стандартна різьба Rc; F = G нитка

     --Суфікс X201: версія регулювання низького тиску

Типові сценарії застосування

     Буфер циліндра та поглинання ударів у кінцевому положенні Захист від надлишкового тиску для регуляторів тиску на нижній течії Компактні пристосування та невелике обладнання автоматизації для 3C, електронної та медичної промисловості Блокування верхньої межі тиску для загальних пневматичних повітряних контурів Лабораторні випробування та експериментальні трубопроводи, що вимагають верхньої межі постійного тиску。

Резюме одним реченням

     Незалежний компактний запобіжний клапан AP100 об’єднує блокувальну ручку регулювання, діапазон регулювання 0,05–0,69 МПа та структуру прямого монтажу, що є оптимальним рішенням для контролю верхньої межі тиску мініатюрних пневматичних систем.
