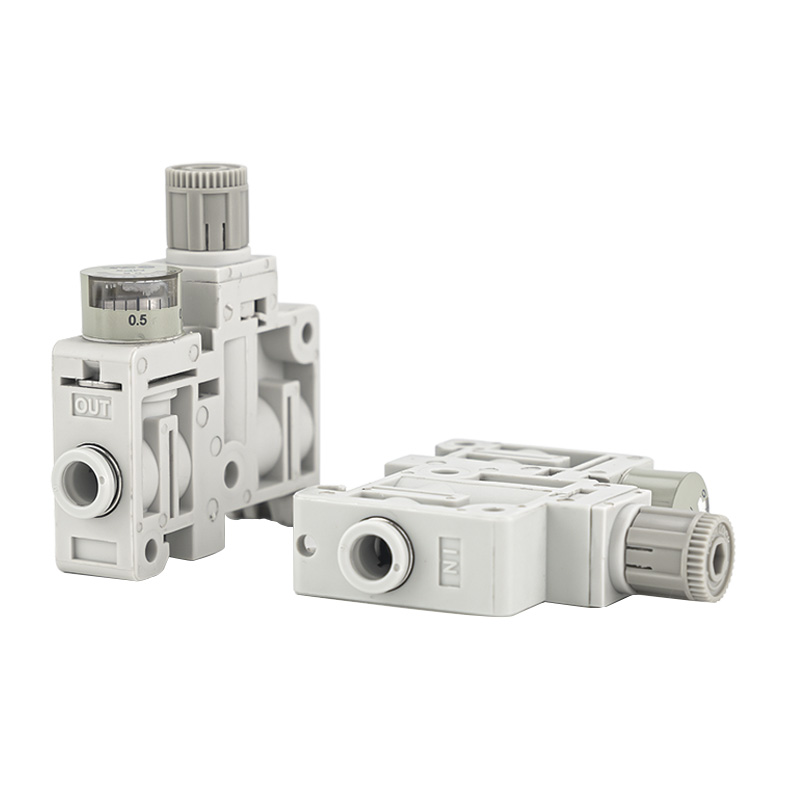

Ультракомпактний регулятор тиску серії ARM5 (ARM5S)

Бренд:SOLH від Richge Technology

Позиціонування продукту

     Одинарний регулятор ARM5, модель ARM5S — це надвузький поршневий регулятор прямої дії діаметром 14 мм із вбудованою стандартною функцією зворотного потоку. Він має невеликі розміри, додаткову одиночну незалежну установку або вузол, що складається з колектора, вбудовані вставні з’єднувачі одним дотиком і високоточне налаштування тиску. Цей міні-регулятор налаштований для мініатюрних пневматичних схем із суворими вимогами щодо обмеження простору.

Структура та принцип роботи

     · Конструкція поршня прямої дії; рельєфна версія як стандарт, безрельєфна версія опціональна

     · Стандартна конструкція зворотного потоку дозволяє зворотний потік від випускного порту до вхідного

     · Інтегровані вставні фітинги доступні прямого та колінного типів для труб φ4, φ6, 5/32" і 1/4"

     · Два варіанти монтажу: прямий монтаж на панелі та монтаж на DIN-рейку

     · Надлегкий корпус вагою всього 33 грами

Основні основні функції

     1. Ультракомпактний вузький корпус 14 мм. Ширина корпусу становить лише 14 мм, а об’єм зменшений до 1/7 від стандартних регуляторів AR20. Він ідеально підходить для вбудованих механізмів, панелей керування та компактних невеликих пристосувань.

     2. Високоточний регульований тискДіапазон регульованого тиску охоплює 0,05–0,7 МПа. Стандартна рельєфна модель автоматично скидає надлишковий тиск для стабільного виходу; додаткова модель без рельєфу забезпечує чудову ефективність утримання тиску.

     3. Вбудована стандартна функція зворотного потоку. Внутрішній канал відкривається автоматично, коли тиск на виході перевищує тиск на вході. Його можна встановлювати безпосередньо після електромагнітних клапанів, щоб спростити загальне розташування повітряного контуру.

     4. Гнучкі з’єднувачі та кілька способів кріплення. Прямі та колінчасті фітинги є взаємозамінними для вхідних і вихідних портів. Регулятор підтримує пряме закріплення та монтаж на DIN-рейку з додатковим манометром, встановленим збоку, на 0,8 МПа.

     5. Стійкість до корозії та тривалий термін служби Корпус із комбінованої смоли та алюмінієвого сплаву стійкий до корозії. Застосовна температура навколишнього середовища коливається від -5 ℃ до +60 ℃. Робота без змащування забезпечує стабільну довготривалу циклічну роботу.

Таблиця технічних характеристик

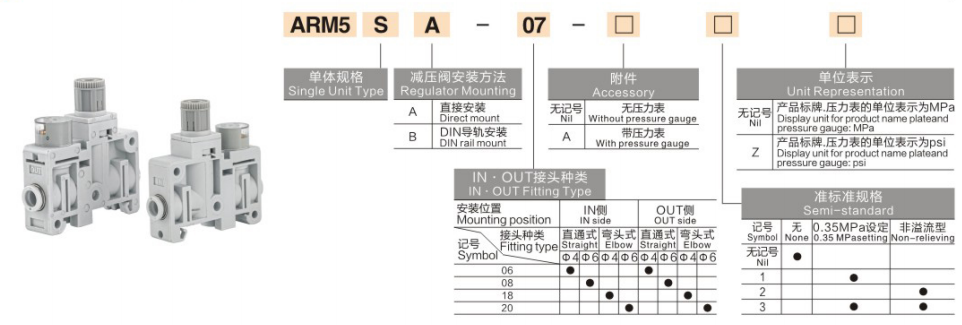

Пояснення коду моделі

Приклад: ARM5SA-07-A

     · ARM5S: єдиний незалежний регулятор

     · A: кріплення на DIN-рейку; B: Прямий монтаж на панелі

     · 07: Конфігурація фітинга (прямий вхід + прямий вихід для трубки φ6)

     · A: оснащений бічним манометром; порожній = без калібру

Типові сценарії застосування

     Мініатюрне обладнання автоматизації та прецизійні пристосування для електроніки 3C, медичних пристроїв і невеликих роботів. Схеми обладнання з надзвичайно обмеженим простором для встановлення. Точне керування мікропотоком: видування повітря, вакуумне всмоктування, дозування рідини та активація позиціонування. Багатоконтурні колекторні системи штабелювання, що підтримують до 10 підключених станцій. Серійне встановлення за електромагнітними клапанами, що використовують характеристику зворотного потоку.

Резюме одним реченням

     Міні-регулятор тиску ARM5S має надвузьку поршневу структуру діаметром 14 мм, стандартну конструкцію зворотного потоку, інтегровані вставні фітинги, установку на один/колектор і легкий корпус лише 33 г, що є кращим рішенням для мікроточного контролю пневматичного тиску. Meta Title & Meta DescriptionMeta Title: ARM5S 14 mm Ultra Compact Mini Pressure Regulator | Richge Technology Meta Description: Мініатюрний пневматичний регулятор Richge ARM5S зі стандартним зворотним потоком, кріпленням колектора на DIN-рейку, легка конструкція вагою 33 г для невеликих точних схем автоматизації.
