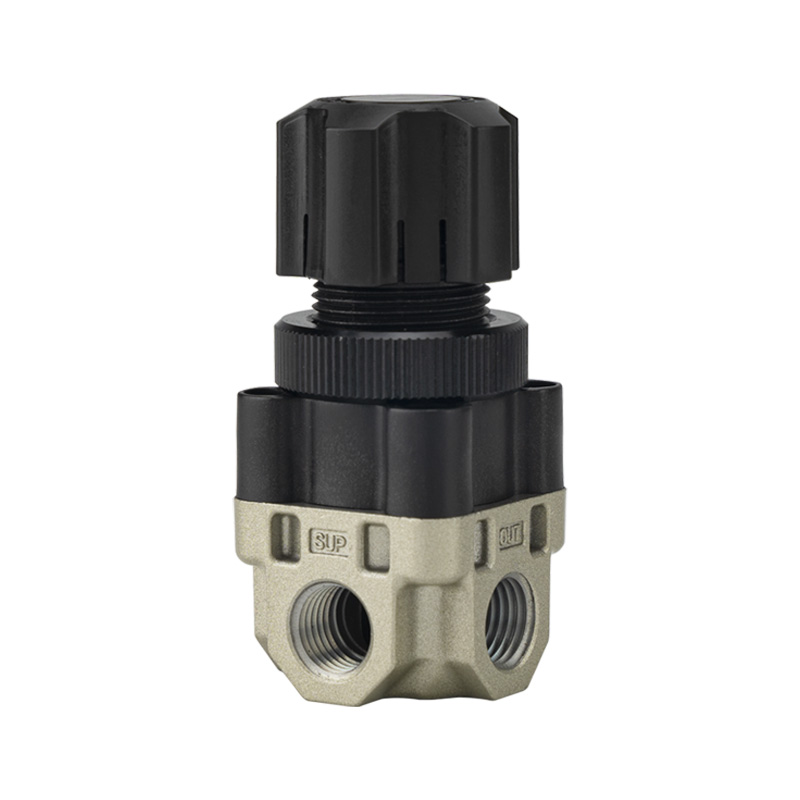

Компактний регулятор тиску серії ARX

Бренд:SOLH від Richge Technology (睿其格科技)

Позиціонування продукту

     Серія ARX, де домінує модель ARX20, є міні-поршневим регулятором скидання, що підтримує максимальний тиск на вході 2,0 МПа. Орієнтований на компактне обладнання з подачею повітря під високим тиском і сценаріями точного регулювання малого потоку, він об’єднує крихітні розміри, нульову безперервну подачу повітря, велику пропускну здатність і багатопортову гнучку схему трубопроводу.

Структура та принцип роботи

     --Конструкція поршня прямої дії з вбудованою функцією полегшення

     --Максимальний робочий тиск на вході досягає 2,0 МПа, що перевищує межу 1,0 МПа для звичайних регуляторів AR

     --Нульове постійне споживання повітря без постійного випуску повітря

     --Один вхідний отвір подачі з трьома незалежними вихідними портами для різноманітних трубопроводів

     -- Мініатюрний загальний розмір: 35 мм ширина, 80 мм довжина, вага нетто лише 110 г

Основні основні функції

1. Високий опір тиску на вході (основна перевага)

     Максимальний робочий тиск: 2,0 МПа; перевірочний тиск: 3,0 МПа. Доступні дві версії регульованого тиску: ARX20 для широкого діапазону 0,05–0,85 МПа, ARX21 для низького тиску 0,05–0,30 МПа з точним контролем.

2. Надкомпактний і легкий корпус

    Загальний розмір 35 мм × 80 мм, вага всього 110 г, ідеально вмонтований у вузькі місця для встановлення та вбудоване обладнання автоматизації.

3. Нульові втрати повітря та підвищений потік

     Нульове безперервне споживання повітря для надзвичайних показників енергозбереження. Його пропускна здатність подвоюється, ніж у звичайних регуляторів того ж класу розміру.

4. Потрійні вихідні порти для гнучкої компоновки

     Три вихідні порти підтримують багатоканальний розподіл газу, установку манометра або заглушку. Порт датчика Rc1/8 зарезервований, а додатковий монтажний кронштейн дає змогу встановити в різних напрямках.

5. Стабільна та необслуговувана робота

     Діапазон застосовних температур: -5 ℃ ~ +60 ℃. Автоматичний розвантажувач скидає надлишковий тиск для захисту контуру. Внутрішня структура, що не потребує змащення, зменшує щоденне навантаження на обслуговування.

Таблиця технічних характеристик

Пояснення коду моделі

Приклад: ARX20-01GB

     --ARX: код серії продукту

     --20: Стандартний діапазон тиску; 21: Діапазон низького тиску

     --01: Розмір порту 1/4"

     --G = різьба G / N = різьба Rc / F = різьба NPT

     --B: оснащений монтажним кронштейном; P: Тип монтажу на панель

     --Суфікс G: поставляється з відповідним манометром

Типові сценарії застосування

     Невеликі повітряні компресори високого тиску 2,0 МПа. Обладнання для точного видування повітря та дозування рідини. Вбудоване компактне пневматичне обладнання для автоматизації. Схеми випробування повітря під високим тиском. Лабораторні аналітичні прилади, що вимагають нульового витоку та стабільного вихідного тиску。

Резюме одним реченням

     Компактний поршневий регулятор ARX підтримує високий вхідний тиск 2,0 МПа з нульовим споживанням повітря, потрійними вихідними портами та збільшеною швидкістю потоку, що є оптимальним рішенням для невеликого пневматичного регулювання тиску з низьким тиском і низьким потоком.
