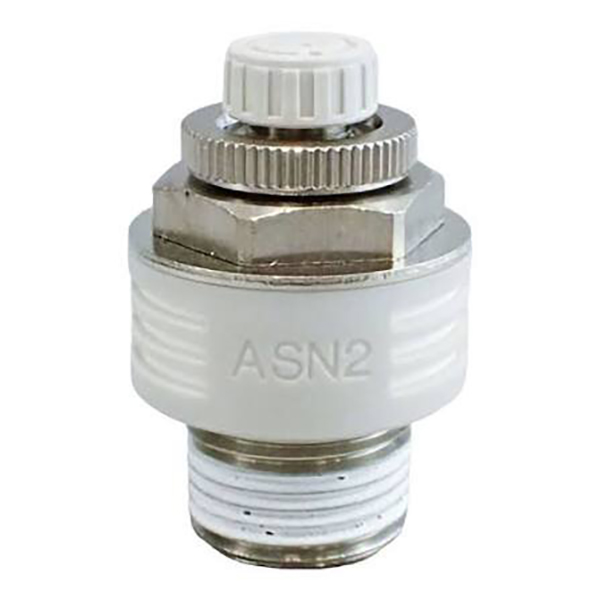

Випускний дросельний клапан серії ASN2 з глушником

Випускний дросельний клапан серії ASN2 з глушником | Вбудований клапан регулювання швидкості та шумозаглушення

Бренд: SOLH від Richge Technology | SMC-сумісний вбудований пневматичний дросельний глушник

1. Огляд продукту

     Серія SOLH ASN2 єуніверсальна випускна дросельна заслінка з вбудованим глушником, спеціально розроблений для прямого монтажу на випускному отворі EXH пневматичних електромагнітних клапанів. Він об’єднує функції регулювання швидкості вихлопу та зменшення шуму в одному пристрої, усуваючи потребу в окремій установці глушника. Завдяки структурі дроселювання прецизійного голчастого клапана та конструкції проти падіння, оновлений полімерний тип ASN2-A має легкий корпус, точне регулювання масштабу та функцію блокування при натисканні. Це економічно ефективне, компактне та високостабільне рішення для регулювання швидкості випуску для стандартних схем пневматичних електромагнітних клапанів.

2. Основні робочі функції та переваги

     • Встановлення спеціального порту соленоїда EXH: На відміну від дросельних клапанів на кінці циліндра, ASN2 встановлюється виключно на випускні отвори електромагнітних клапанів для професійного регулювання швидкості дроселювання на виході, оптимізуючи загальну схему пневматичного контуру.

     • Точна логіка дроселювання вихлопу: Стандартний контроль дроселювання на виході; обертання за годинниковою стрілкою зменшує потік повітря для повільного руху циліндра, обертання проти годинникової стрілки збільшує потік повітря для швидшої дії, реалізуючи плавне регулювання швидкості.

     • Високоефективний вбудований глушник: Вбудована високоефективна структура шумозаглушення, що забезпечує зменшення шуму понад 20 дБ навіть за умов максимального потоку, ефективно усуваючи шумове забруднення пневматичних вихлопів.

     • Конструкція проти падіння голчастого клапана: Регулювальна ручка має конструкцію проти ослаблення та запобігання падінню, що запобігає падінню ручки та відхиленню параметрів, спричиненому тривалою вібрацією обладнання, забезпечуючи стабільну тривалу роботу.

3. Правила кодування моделі та визначення специфікації

     Типовий приклад моделі: ASN2-02A

     • ASN2: Серійний код вбудованої випускної дросельної заслінки з глушником

     • Код калібру: M5 (M5×0,8) / U10 / 32 / 01 (R1/8) / 02 (R1/4) / 03 (R3/8) / 04 (R1/2)

     • Суфікс: оновлений тип полегшеної смоли, оснащений блокуючою структурою, що натискає вниз, і точним віконцем шкали

     • S Суфікс: Різьба попередньо покрита герметиком для підвищення герметичності

     • N Суфікс: Американська стандартна різьба NPT (різьба R за замовчуванням без суфікса)

4. Стандартні характеристики та параметри повної серії

5. Основні технічні параметри

6. Оновлені функції типу смоли ASN2-A

     • Надлегкий дизайн: використано високоміцний смоляний матеріал, вага зменшена приблизно на 80% порівняно з традиційним металевим основним корпусом, мінімізуючи навантаження на випускний отвір електромагнітного клапана.

     • Вікно шкали точності: Оснащений індикатором ноніусної шкали, що підтримує мікрорегулювання 1/4 кола. Параметр потоку видимий і піддається кількісному вимірюванню, реалізуючи стандартизоване та повторюване управління потоком.

     • Зручне замикання Push-Down: Інноваційна фіксуюча структура ручки, що натискається вниз. Після регулювання швидкості натискання ручки може зафіксувати положення параметра, ефективно запобігаючи дрейфу швидкості, спричиненому вібрацією обладнання, і забезпечуючи постійну точність роботи.

7. Різниця у виборі моделі: ASN2 проти серії AS / ASV / ASC

8. Рекомендації щодо встановлення та запобіжні заходи

     • Стандартний спосіб встановлення: Прикрутіть клапан безпосередньо до випускного порту електромагнітного клапана EXH корпусом клапана назовні, зберігаючи достатній робочий простір для щоденного регулювання швидкості.

     • Застосовні обмеження ланцюга: Не застосовується до контурів із зворотними клапанами середнього положення та односторонніми клапанами з пілотним керуванням, які можуть спричинити ненормальну роботу циліндра та нестабільну роботу.

     • Віброзахищене блокування: Після завершення налагодження повітряного потоку та швидкості заблокуйте ручку регулювання, щоб уникнути відхилень швидкості руху, спричинених тривалою вібрацією обладнання.

Резюме одним реченням

     Серія SOLH ASN2 — це вбудований випускний дросель і глушник, призначений для випускних отворів електромагнітного клапана. Завдяки зниженню шуму, точному регулюванню швидкості, вібростійкій структурі проти падіння та опції модернізації з легкої смоли, він спрощує установку пневматичного контуру, зменшує шум вихлопу та є оптимальним економічним додатком для регулювання швидкості та зниження шуму для стандартних пневматичних електромагнітних систем.
