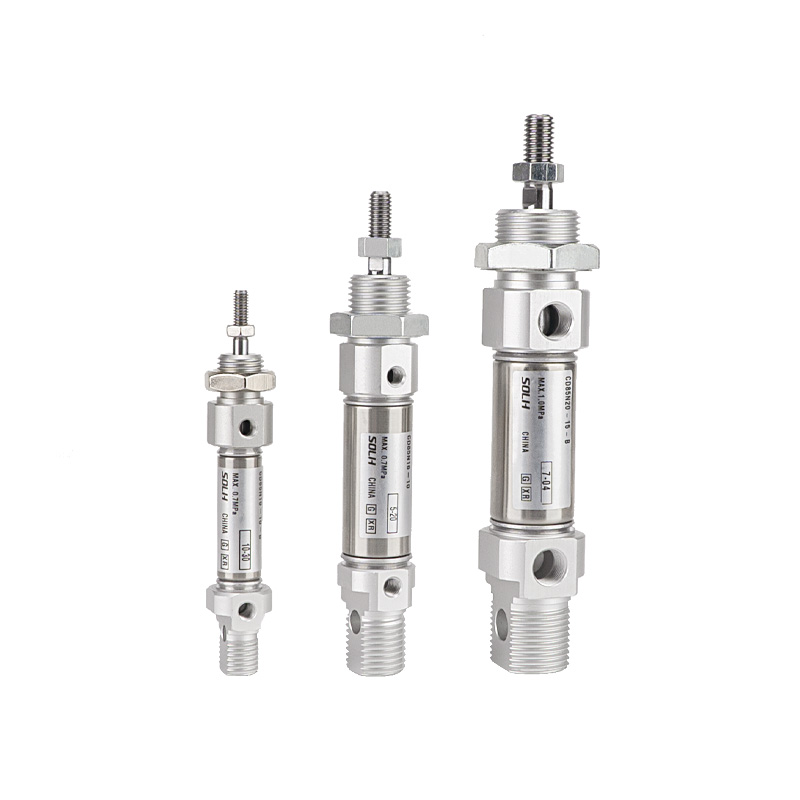

Міні-циліндр із нержавіючої сталі серії C85 (стандарт ISO 6432, сумісна система SMC)

Бренд: SOLH від Richge Technology | Каталог експортно-орієнтованої продукції

Бренд: SOLH від Richge Technology

Огляд продукту

     Міні-циліндр із нержавіючої сталі серії SOLH C85 відповідає міжнародному стандарту ISO 6432, діаметр отвору φ8~25 мм. Особливості: компактний контур, стійкість до корозії, висока швидкість і висока частота, робота без масла. Широко використовується в харчовій, фармацевтичній, електроніці та загальному пневматичному обладнанні автоматизації.

Основна структура та особливості дизайну

   1. Стандарт: ISO 6432 (φ8–φ25), універсальні монтажні розміри для світового ринку міні-циліндрів.

   2. Матеріал: бочка з нержавіючої сталі 304, поршневий шток і контргайка; стійкий до іржі, підходить для вологих, слабких кислот і слабких лугів.

   3. Структура: гофровані торцеві кришки, без тяги, прямої циліндричної форми, невеликого розміру та легкої ваги.

   4. Варіанти операцій

     -- Однострижневий подвійної дії (стандарт)

     -- Односторонньої дії (поворотна пружина/розширена пружина)

     -- Двошатунний синхронний циліндр

     -- C85K Необертовий стрижневий тип

   5. Подушка: стандартна гумова подушка; повітряна подушка (суфікс C) необов’язкова для φ10–25 для зменшення удару під час руху на високій швидкості.

   6. Ущільнення: спеціальне двонаправлене ущільнення з канавкою для масляного резервуару, низький тиск запуску, тривалий термін служби в умовах роботи без масла.

   7. Визначення положення: вбудоване магнітне кільце (код D) необов'язково; режими встановлення магнітного вимикача: A=канавок для доріжки, B=канавок зі сталевою стрічкою.

Повне правило кодування моделі

   1. Приклад моделі: CD85N25-100C-B

  2. Приклад замовлення: CD85N16-50

     -- Базовий тип, отвір 16, хід 50, вбудований магніт, гумова подушка.

Стандартні технічні характеристики (подвійної дії)

Теоретична сила тяги та тяги при 0,6 МПа (один стрижень, одиниця: N)

Монтажні форми та похідні моделі

  1. Параметри монтажу ISO6432

     -- N: базовий тип із вбудованою втулкою (найпопулярніший)

     -- F: осьове кріплення з плоским кінцем

     -- L: кріплення на одну ніжку / M: кріплення на подвійну ніжку

     -- G: фланцеве кріплення

     -- NU: кріплення цапфи

   2. Основні похідні версії

     -- CD85: із вбудованим магнітним кільцем, сумісний із магнітними датчиками

     -- C85K: Необертовий квадратний поршневий шток, положення проти скручування

     -- C85E: односторонньої дії (поворотна пружина/розширена пружина)

     -- CWCD85E: двошатунний циліндр подвійної дії, синхронний рух

Порівняння вибору: C85 VS MI VS MA

   1. ✅ Бажані випадки для C85

     -- Харчова, фармацевтична та електронна промисловість: нержавіюча сталь, чистий сорт, антикорозійна

     -- Високошвидкісні та високочастотні цикли: 50–1500 мм/с, зворотно-поступальний з коротким ходом

     -- Компактне розташування обладнання: тонкий циліндричний корпус φ8–25

     -- Вологе та злегка корозійне середовище майстерні

     -- Глобальна потреба в обміні: універсальний розмір ISO6432 для прямої заміни

 3-етапний посібник із швидкого вибору

   1. Вибір отвору: розрахувати тягу та горизонтальне навантаження, запас запасу міцності ≥50%; виберіть менший отвір для більшої частоти роботи.

   2. Підтвердження обведення: додайте додаткове поле 10–20 мм; максимальний хід 400 мм.

   3. Вибір конфігурації

     -- Вбудований магніт: додайте код D

     -- Високошвидкісне зменшення удару: виберіть суфікс C повітряна подушка

     -- Вимоги щодо захисту від скручування: виберіть версію K без обертання

     -- Відповідна форма монтажу: N/F/L/M/G відповідно до структури обладнання

Резюме одним реченням

     Міні-циліндр з нержавіючої сталі SOLH C85/CD85 ISO6432 повністю взаємозамінний з імпортованою серією SMC, підтримує високошвидкісну безмасляну роботу, кілька методів монтажу та додатковий антиротальний шток, ідеальний лінійний привід для харчових, медичних та електронних автоматизованих виробничих ліній.
