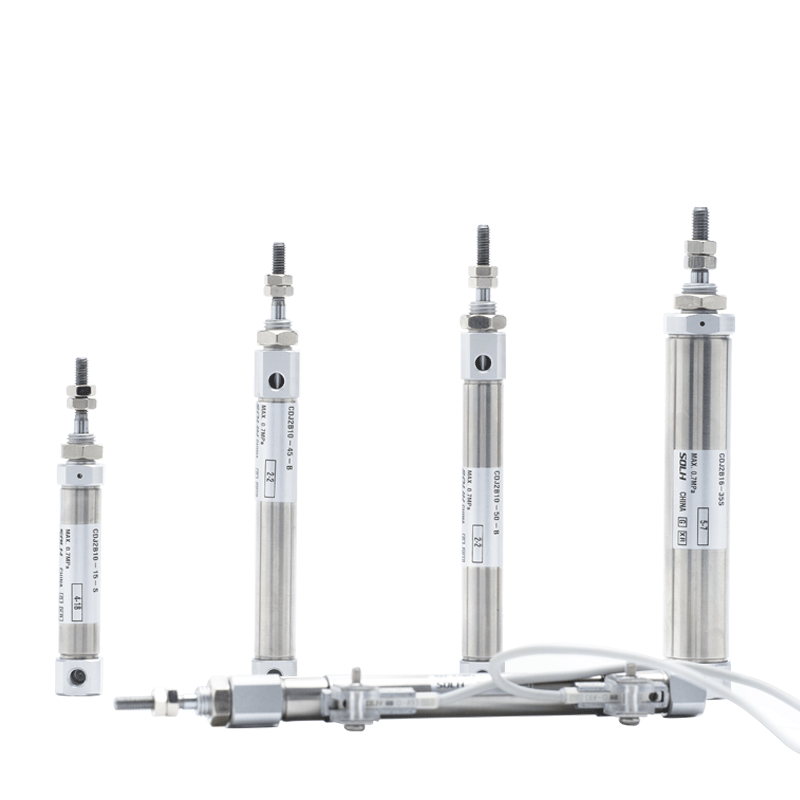

Міні-циліндр із нержавіючої сталі серії CDJ2 (подвійної/односторонньої дії)

Бренд: SOLH від Richge Technology

Огляд продукту

     Серія SOLH CDJ2 — це міні-циліндр з нержавіючої сталі, оснащений магнітним кільцем, повністю взаємозамінний із серією SMC CJ2. Розміри отворів: φ6 / 10 / 16 мм. Видатні характеристики: ультракомпактний контур, легка конструкція, стійкість до корозії та стабільна високошвидкісна високочастотна робота. Широко використовується в електроніці, медицині, харчовій промисловості та станціях прецизійної автоматизації обмеженого простору; основний мініатюрний лінійний привід.

Основна структура та особливості дизайну

   1. Стандартна специфікація: відповідає стандарту розмірів міні-циліндра SMC (не стандарт ISO), універсальні монтажні розміри в промисловості.

   2. Матеріал: стовбур і шток поршня з нержавіючої сталі 304, стійкі до іржі та корозії, придатні для вологих, слабких кислот, слабких лугів і чистих виробничих середовищ.

   3. Конструкція: прямий круглий ствол, гофровані торцеві кришки, дизайн без тяги, надмалий об’єм. CDJ2-16×100 лише прибл. 120г.

   4. Варіанти операцій

      -- CDJ2B подвійної дії: подача повітря з обох кінців, універсальна стандартна модель

      -- CDJ2E односторонньої дії: пружинне повернення; CDJ2ET: пружинне розширення

     -- CDJ2KB Не обертається: шестигранний поршневий шток для захисту від скручування та точного позиціонування

   5. Подушка: стандартна гумова подушка; повітряна подушка (суфікс Z) необов’язкова для високошвидкісних застосувань для зменшення ударів і шуму.

   6. Ущільнення: ущільнення з низьким коефіцієнтом тертя з канавкою для масляного резервуару. Низький стартовий тиск (0,06 МПа), робота без масла, термін служби ≥5 мільйонів циклів.

   7. Визначення положення: вбудоване магнітне кільце, сумісне з магнітними перемикачами серії M9B / A93 / Z73 для моніторингу положення поршня.

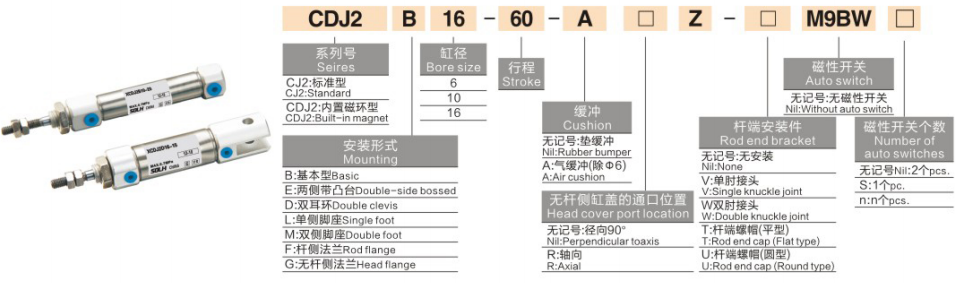

Повне правило кодування моделі

   1. Приклад моделі: CDJ2B16-50Z-B

   2. Довідкові приклади стандартного замовлення

     -- CDJ2B10-30-B: Діаметр 10, хід 30, подвійної дії, гумова подушка, оснащений магнітом

     -- CDJ2E6-15-B: Діаметр 6, хід 15, пружина односторонньої дії

     -- CDJ2KB16-50-B: Діаметр 16, хід 50, неповоротний шестигранний поршневий шток

Універсальні основні технічні характеристики

Теоретична сила тяги та тяги при 0,5 МПа (один стрижень, одиниця: N)

   1. Подвійної дії CDJ2B

   2. CDJ2E односторонньої дії (пружинне повернення при 0,5 МПа)

Монтажні форми та похідні моделі

   1. Монтажні аксесуари

     -- B Основний тип: пряма установка через різьблення торцевої кришки (найбільш широко використовується)

     -- Фланець F: фланцеве кріплення з боку штанги/з боку головки

     -- L Кронштейн для ніжки: фіксація однієї ніжки

     -- D Подвійна скоба: задня подвійна скоба (φ10/16)

     -- Кріплення E Boss: різні орієнтації монтажних виступів на торцевих кришках

   2. Головний похідний ряд

     -- CDJ2B: стандартна подвійна дія

     -- CDJ2E: односторонньої дії, пружинне втягування (автоматичне втягування після пневматичної відрізки)

     -- CDJ2ET: односторонньої дії, висування пружини (автоматичне висування після пневматичної розрізки)

     -- CDJ2KB: Необертовий шестигранний поршневий шток

     -- CDJ2RB: тонка версія з прямим кріпленням без монтажних виступів

3-етапний посібник із швидкого вибору

   1. Вибір стовбура: обчисліть необхідну тягу/навантаження, запас запасу міцності ≥50%; виберіть менший отвір для більшої циклічної швидкості.

   2. Підтвердження ходу: додайте додаткові 10~20 мм запасу на ефективний хід; Максимальний хід: подвійної дії 200 мм, одинарної дії 100 мм.

   3. Зіставлення конфігурації

     -- Тип дії: подвійної дії → B; одностороння пружина втягування → E; позиціонування проти скручування → KB

     -- Подушка: високошвидкісна робота, виберіть повітряну подушку Z

     -- Відгук про положення: виберіть модель, обладнану магнітом, відповідність магнітним перемикачам M9B/A93

Резюме одним реченням

     Міні-циліндр типу ручки SOLH CDJ2 з нержавіючої сталі взаємозамінний з SMC CJ2, доступний у варіантах з шестикутним стрижнем подвійної дії, односторонньої дії та неповоротовим, опціонально з гумовою/повітряною подушкою, корозійно-стійким безмасляним дизайном, ідеальним компактним високочастотним мініатюрним лінійним приводом для електроніки, медичного та харчового автоматизованого обладнання.
