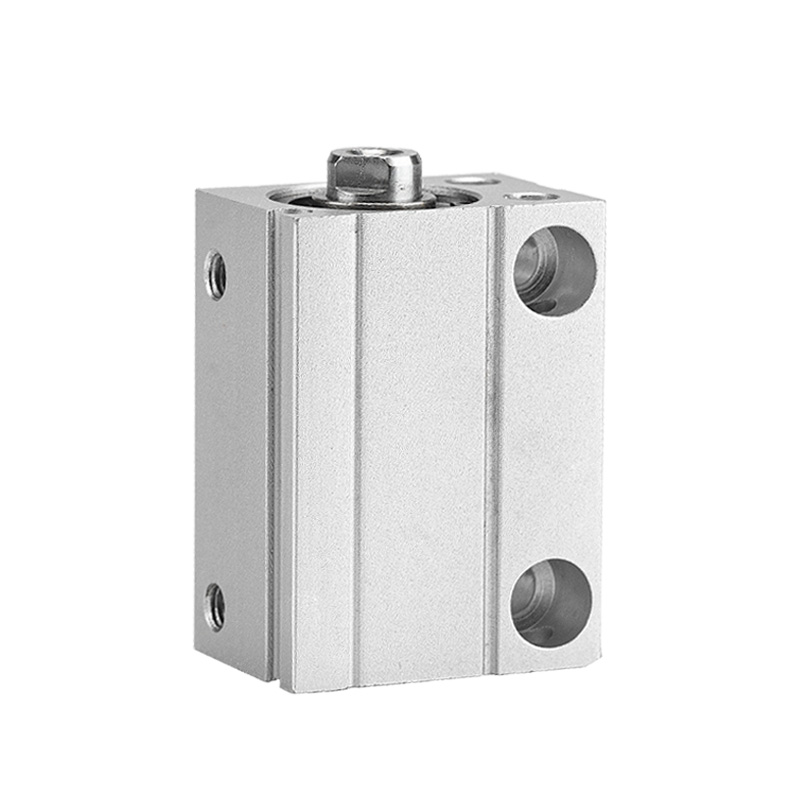

Ультраміні-циліндр вільного монтажу серії SOLH CDUJB призначений для обладнання з обмеженим простором для встановлення. Порівняно зі стандартною серією CU, загальна довжина зменшена на 64%, а об’єм – на 70%. Квадратний компактний корпус дозволяє прямий монтаж на кількох поверхнях без кронштейнів. CDUJB оснащений вбудованим магнітом для визначення положення. Широко використовується в електроніці 3C, медичних інструментах і прецизійній автоматизації напівпровідників.
|
Модель |
особливості |
застосування |
| CUJB |
Без магнітного кільця, без кріплення датчика |
Недороге мікролегке навантаження без зворотного зв'язку позиції |
| ЦДУЖБ |
Вбудований магніт, сумісний з перемикачами CMSH/DMSH, D-M9BV |
Автоматика потребує сигналу положення ходу |
| CDUJS |
Чиста версія, матеріал без міді |
Медичний прилад, напівпровідникова чиста кімната |
-- Суперкомпактний квадратний корпус, підходить для щільного розташування та вбудованого джига;
-- Багатосторонні монтажні отвори на нижній, бічній і торцевій сторонах, встановлюйте з будь-якої орієнтації;
-- Вбудований магніт (CDUJB), подвійні слоти для датчиків для виявлення позиції висування/втягування;
-- Пластина магнітного екрана MU-S025 є додатковою, щоб уникнути взаємних перешкод для близько розташованих циліндрів;
-- Додаткова гумова торцева подушка для зменшення удару крихітних заготовок;
-- Конструкція CDUJS без вмісту міді запобігає утворенню металевих опадів для чистого середовища.

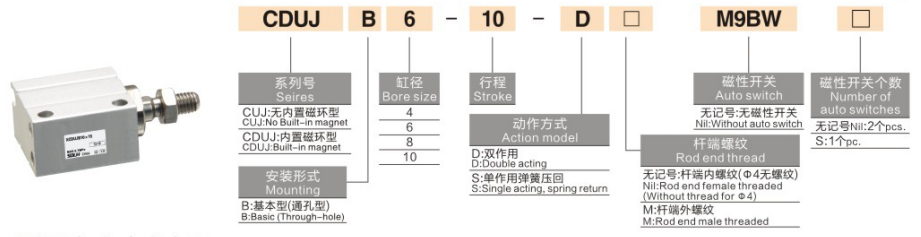

1. Приклад: CDUJB8×15D-M
-- CDUJB: код серії (C = вбудований магніт; CUJB = без магніту)
-- 8: Розмір отвору (мм): 4,6,8,10,12,16,20
-- 15: Довжина ходу (мм)
-- D: подвійної дії; S: пружина односторонньої дії
-- M: Стрижень зовнішньої різьби; Без позначки = внутрішня різьба; φ4/φ6 без стрижневої різьби
|
Параметр |
Специфікація |
| Розмір отвору |
4,6,8,10,12,16,20 мм |
| Стандартний обведення |
4/6/8/10:4~30мм;12/16:5~30мм;20:5~50мм |
| Акторський тип |
Подвійної дії (основна), пружина односторонньої дії |
| Робочий тиск |
Подвійної дії: 0,15~0,7 МПа (φ4/φ6); 0,1~0,7 МПа (≥φ8); Односторонньої дії: 0,35 ~ 0,7 МПа (φ4) |
| Доказовий тиск |
1,0 МПа |
| Діапазон температур |
Немагнітний: -10~70 ℃; Магнітна версія: -10~60 ℃ |
| Швидкість поршня |
50~500 мм/с |
| Подушка |
Немає подушки / гумового буфера |
| Потік порту |
M3×0,5 (φ4/φ6); M5×0,8 (φ8/φ10) |
| Змащення |
Безмасляна робота |
| Толерантність до інсульту |
±0,5 мм |
|
Діаметр (мм) |
Площа (мм²) |
0,2 МПа |
0,4 МПа |
0,6 МПа |
0,7 МПа |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ Типове застосування
-- 3C electronics micro jig, транспортування чіпа, вставка роз'єму;
-- Обробка зразків медичного обладнання, мікроштовхаючий механізм;
-- Позиціонування напівпровідникової пластини, мініатюрний привід чистої кімнати;
-- Автоматичний стопор, короткий хід затиску та позиціонування.
⚠️ Нагадування про вибір
-- Не підходить для сильного бічного зсуву; додайте напрямну, якщо існує бічна сила.
-- Пластина з магнітним екраном потрібна, якщо кілька циліндрів встановлено поруч.
Ультракомпактний пневматичний циліндр для вільного монтажу SOLH CDUJB дозволяє встановлювати без кронштейнів у різних напрямках, ідеальний мікролінійний привод для точної автоматизації в обмеженому просторі в 3C, медичній та напівпровідниковій промисловості.
