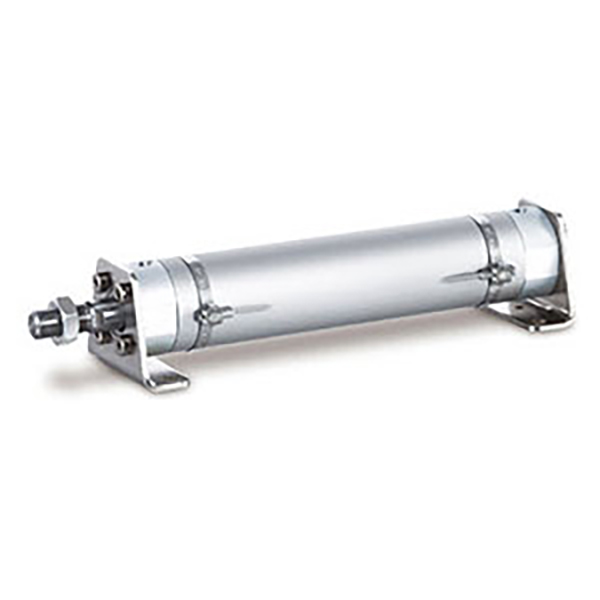

Алюмінієвий легкий круглий циліндр серії CG1 / CDG1

Бренд: SOLH від Richge Technology

Огляд продукту

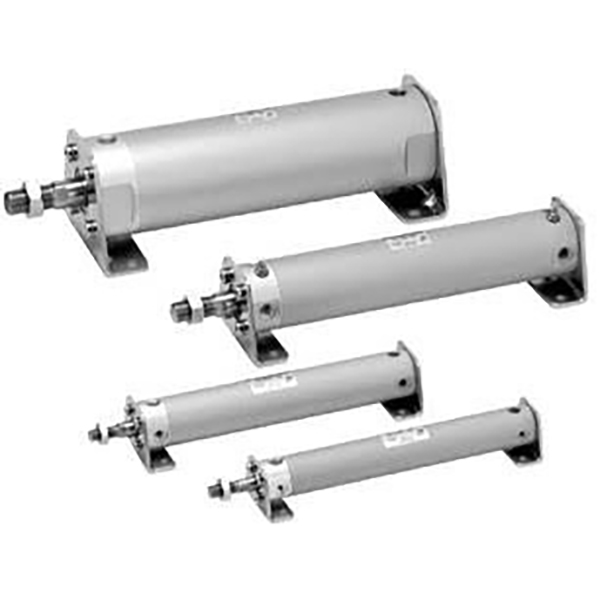

    Алюмінієвий легкий круглий циліндр SOLH CG1/CDG1, отвір φ20~100 мм, заміна старої серії SMC CA1 із повністю взаємозамінними монтажними розмірами. Характеристики: легка, універсальна установка, гнучке розташування трубопроводів, низький рівень шуму та висока швидкість. Широко використовується в автоматизованих конвеєрних лініях, електронному обладнанні, пакувальних машинах, обладнанні легкої промисловості для легких і середніх навантажень, довгого ходу та високочастотних зворотно-поступальних застосувань.

Основна структура та особливості дизайну

   1. Стандарт: легкий круглий циліндр нового покоління SMC, пряма заміна серії CA1.

   2. Матеріал: екструдований алюмінієвий ствол і торцеві кришки, твердий хромований поршневий шток. На 30% легше звичайних стандартних циліндрів, висока міцність і добре відведення тепла.

   3. Структура: торцеві кришки з різьбленням, пряма кругла форма, легке розбирання та обслуговування. 4 спрямовані повітряні отвори (інтервал 90°), дуже гнучке розташування трубопроводів.

   4. Варіанти операцій

     -- CG1B подвійної дії: подача повітря з обох кінців, найпоширеніша стандартна модель

     -- CG1S / CG1T односторонньої дії: S=пружинне повернення; T=розтягнення пружини, автоматичний скидання після відключення повітря

     -- Подвійна тяга CG1W: тяга подовжена з обох сторін, синхронний рух, підвищена здатність проти скручування

     -- Необертовий шток CG1K: шестигранний поршневий шток для точного позиціонування та запобігання перекручуванню

   4. Подушка: стандартна гумова подушка; повітряна подушка (суфікс A) необов’язкова для зменшення удару та шуму на високій швидкості.

   5. Ущільнення: композитне ущільнення з низьким коефіцієнтом тертя з канавкою масляного резервуару, низький тиск запуску, робота без масла, термін служби ≥8 мільйонів циклів.

   6. Визначення положення: CDG1 оснащений вбудованим магнітним кільцем, сумісним з автоматичними перемикачами M9B/A93/Z73 для зворотного зв’язку щодо положення поршня; CG1 без магніту не може встановити магнітні перемикачі.

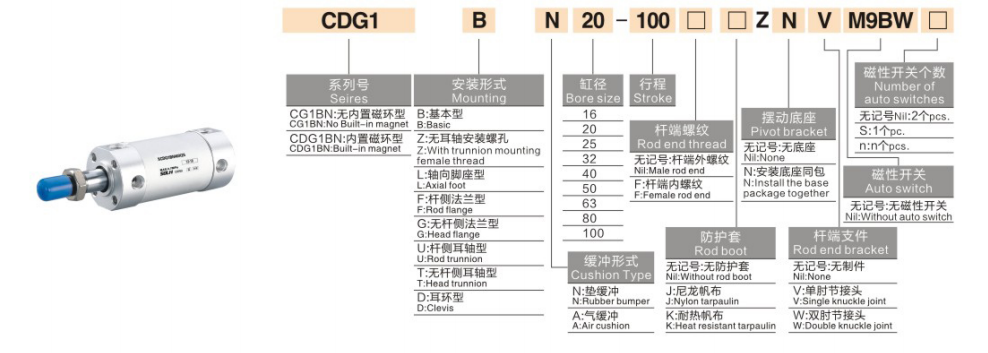

Повне правило кодування моделі

   1. Приклад моделі: CDG1BN25-100Z

   2. Довідкові приклади стандартного замовлення

     -- CDG1BN32-200Z: діаметр 32, хід 200, подвійної дії, вбудований магніт, внутрішня різьба штока

     -- CDG1S40-100Z: Діаметр 40, хід 100, пружина односторонньої дії, вбудований магніт

     -- CDG1K50-150Z: Діаметр 50, хід 150, неповоротний шестигранний поршневий шток

Універсальні основні технічні характеристики

Теоретична сила тяги та тяги при 0,5 МПа (один стрижень, одиниця: N)

   1. Подвійної дії CG1B

  2. CG1S односторонньої дії (пружинне повернення при 0,5 МПа)

Монтажні форми та похідні моделі

   1. Варіанти монтажу

     -- B Базовий тип: пряма установка через різьбу торцевої кришки (найпоширеніша)

     -- L кріплення для ніжок: осьовий кронштейн для кріплення збоку

     -- Фланець F/G: кріплення фланцевої пластини з боку штока/з боку головки

     -- C/D Clevis: одинарна/подвійна скоба для поворотного механізму

     -- E Цапфа: кріплення цапфи з боку голови для обертання та повороту

   2. Головний похідний ряд

     -- CDG1B: стандартна подвійна дія з вбудованим магнітом

     -- CDG1S/T: пружина односторонньої дії з поверненням/розширенням пружини

     -- CDG1W: подвійний стрижень подвійної дії

     -- CDG1K: Необертовий шестигранний поршневий шток

     -- CDG1R: тонка версія з прямим кріпленням для обмеженого осьового простору

     -- CDG1KR: пряме кріплення + неповоротний стрижень подвійної дії

3-етапний посібник із швидкого вибору

   1. Вибір отвору: обчисліть необхідну тягу та горизонтальне навантаження, запас запасу міцності ≥50%; віддайте перевагу CG1 для застосування з легким і середнім навантаженням і довгим ходом.

   2. Підтвердження ходу: додайте додатковий запас ходу 10~20 мм; Максимальний хід: подвійної дії ≤1000 мм, одинарної дії ≤300 мм.

   3.  Відповідність конфігурації

     -- Операція: подвійної дії → B; зворотна пружина односторонньої дії → S; вимога проти скручування → К

     -- Подушка: додайте суфікс A повітряна подушка при робочій швидкості >500 мм/с

     -- Відгук про положення: виберіть модель із магнітом CDG1, відповідайте автоматичним перемикачам M9B/A93

Резюме одним реченням

     Алюмінієвий легкий круглий циліндр SOLH CG1/CDG1 повністю взаємозамінний із серією SMC CA1, має легку конструкцію з трубами в різних напрямках, кілька варіантів монтажу, ідеальний лінійний привод з довгим ходом для пакувальних, конвеєрних та електронних автоматизованих виробничих ліній.
