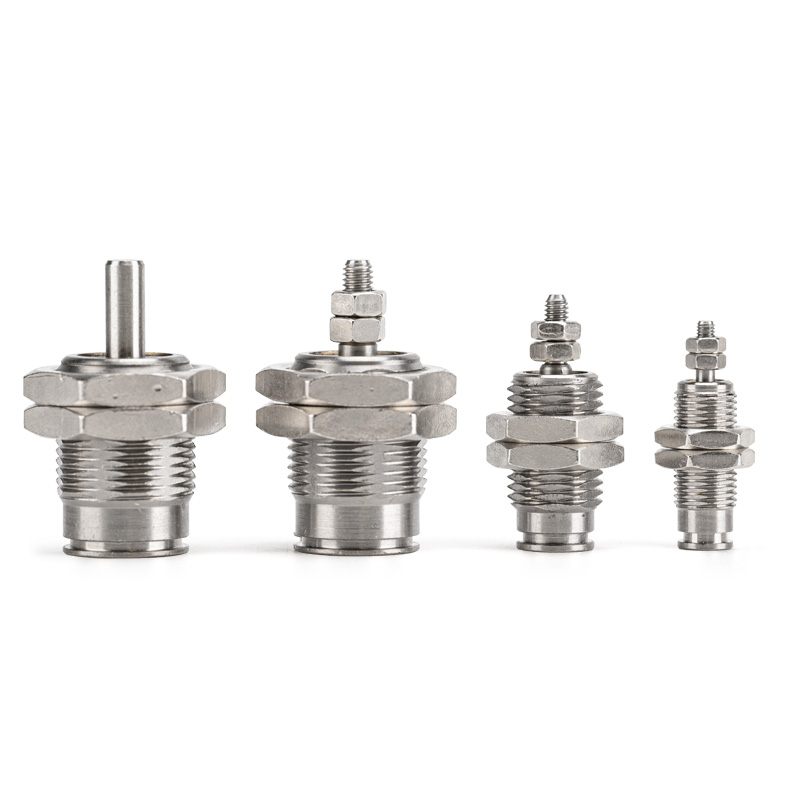

Циліндр зі штифтом односторонньої дії серії CJP (мікроциліндр з коротким ходом)

Бренд: SOLH від Richge Technology

Огляд продукту

     Серія SOLH CJP — це циліндр зі штифтом з пружиною односторонньої дії. Основні характеристики: ультракороткий корпус, мінімальна площа установки, односпрямована тяга та автоматичне повернення пружини після відключення повітря. Підходить для односпрямованих точних рухів в умовах обмеженого простору, невеликого навантаження та високочастотних станцій короткого ходу. Це класична модель для мініатюрних додатків руху в одному напрямку.

Основна структура та особливості дизайну

     -- Режим приводу: одинарної дії (пружинне повернення). Витягнути при подачі повітря; автоматично втягується пружиною без тиску повітря для безпечної роботи.

     -- Розміри отворів: Ø4 / 6 / 10 / 16 мм, охоплюють діапазон корисного навантаження від мікро до легкого (0,1 ~ 3 кг).

     -- Конструкція: корпус із твердої анодованої латуні, шток поршня з нержавіючої сталі, без вбудованої подушки. Дуже короткий контур, доступний для монтажу на панелі або вбудовування всередину обладнання.

     -- Типи кріплення: Дві основні конфігурації — кріплення на панелі (B) і кріплення врівень (S).

     -- Матеріал і ущільнення: латунний корпус + NBR ущільнювачі, робота без мастила, сумісна з чистим і злегка жирним середовищем. Механічний термін служби ≥3 мільйонів циклів.

     -- Опція датчика: варіант CDJP із вбудованим магнітним кільцем, підтримує один магнітний перемикач для розширеного визначення положення.

Повне правило кодування моделі

   1. Приклад моделі: CJPB6-10

   2. Довідкові приклади стандартного замовлення

     -- CJPB4-5: отвір 4, хід 5, кріплення на панелі, без магнітного кільця

     -- CDJPS10-15: отвір 10, хід 15, вбудоване кріплення, вбудований магніт

     -- CJPB6-10H4: отвір 6, хід 10, кріплення на панелі, з’єднання OD4 push-in

Універсальні основні технічні характеристики (0,5 МПа, пружина односторонньої дії)

Основні конкурентні переваги

   1. Надкомпактний контур економить простір для встановлення

     -- Надзвичайно короткий корпус підтримує вбудовування всередину обладнання або монтаж на панелі, скорочуючи займаний простір до 50% порівняно зі стандартними циліндрами, ідеально підходить для дуже обмежених станцій.

   2. Односпрямована тяга зі скиданням відключення живлення

     -- Пружинне втягування активується, коли припиняється подача повітря. Безпечний для односпрямованих рухів затискання, виштовхування та позиціонування упору.

   3. Швидка відповідь і стабільна робота на високих частотах

     -- Ущільнення з низьким коефіцієнтом тертя без подушок забезпечує постійну циклічну швидкість ≥250 об./хв для повторюваних завдань з коротким ходом.

   4. Безмасляна робота та подовжений термін служби

     -- Підходить для чистих умов майстерні. Латунний корпус і міцне ущільнення гарантують ≥3 мільйони циклів без обслуговування.

   5. Гнучка конфігурація монтажу

     -- Доступний панельний і вбудований монтаж; Кінець штока може бути плоским або заокругленим, щоб відповідати різним механічним конструкціям.

Варіанти монтажу та типові промислові застосування

   1. Монтажні форми

     -- Панельне кріплення (B): фланець, закріплений на поверхні обладнання, зручний для зовнішніх штовхаючих і тягових рухів

     -- Монтаж урівень (S): корпус вбудовано в отвір обладнання, відкритий лише шток поршня для максимального збереження місця всередині обладнання

   2. Типові сценарії застосування

     -- 3C & Electronics: затискання мікродеталей, виштовхування стружки, мініатюрний джиг-привід, тестування кнопок на міцність

     -- Точні інструменти: перемикання міні-клапана, позиціонування волокна, точне регулювання інструменту, зупинка короткого ходу

     -- Загальна автоматизація: високочастотне завантаження/вивантаження, відклеювання етикеток, перенесення мікрокомпонентів, односпрямоване затискання

     -- Медичне обладнання: мініатюрний подовжувач інструменту, мікрорідинний рушій, вузли точного позиціонування

3-етапний посібник із швидкого вибору

   1. Вибір отвору на основі корисного навантаження

      -- Ø4 ≤0,3 кг；Ø6=0,3~0,7 кг；Ø10=0,7~2 кг；Ø16=2~3 кг. Резерв ≥50% запас міцності.

   2. Підтвердження інсульту

     -- Стандартний хід: 5/10/15 мм. Коротші ходи забезпечують більш стабільну продуктивність високих частот.

   3. Зіставлення конфігурації

     -- Відгук про положення: виберіть CDJP із вбудованим магнітом і один перемикач M9B для моніторингу розширеного положення.

     -- Схема кріплення: вбудоване кріплення (S) для внутрішнього встановлення обладнання; кріплення на панелі (B) для монтажу на поверхні.

Резюме одним реченням

     Пневматичний циліндр SOLH CJP односторонньої дії з мікроштифтовим мікроштифтовим циліндром пропонує ультракороткий компактний корпус із панеллю та варіантами вбудованого монтажу; Версія CDJP підтримує виявлення магнітного перемикача, є ідеальним економічним мініатюрним приводом для односпрямованого викиду з коротким ходом, завдань затискання та позиціонування в обмеженому просторі 3C, точних інструментів і медичного автоматизованого обладнання.
