Штифтовий циліндр серії CJP2 (подвійної дії)

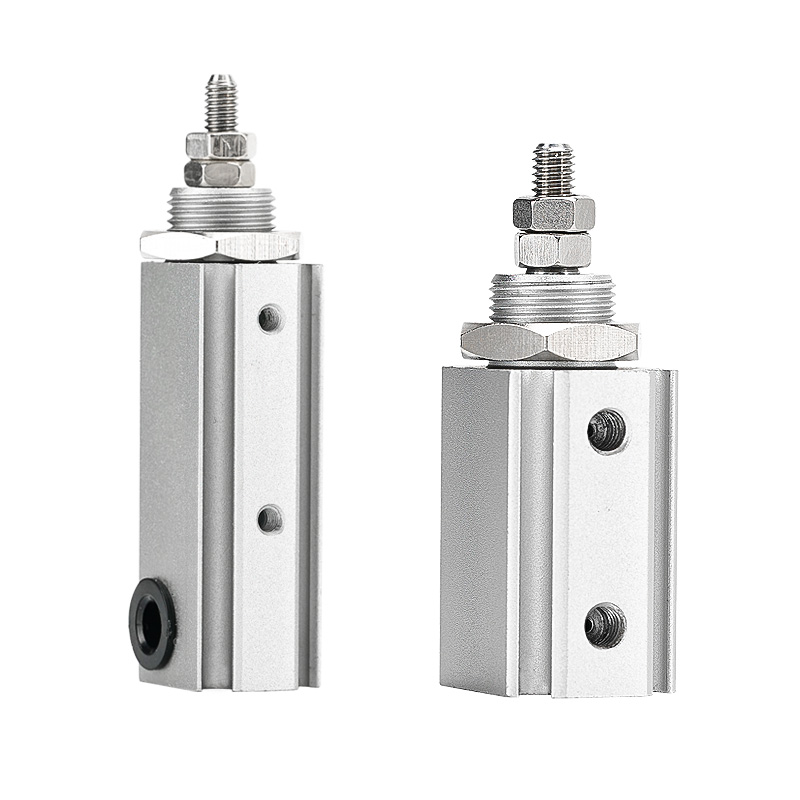

Серія CJP2 Штифтовий циліндр подвійної дії (компактний мікроциліндр)

Бренд: SOLH від Richge Technology

Огляд продукту

     Серія SOLH CJP2 - компактний штифтовий циліндр подвійної дії. Основні переваги: ​​ультракороткий корпус, легка конструкція, стабільна двонаправлена ​​тяга і надійна робота на високих частотах. Призначений для двонаправленого точного руху в замкнутому просторі, середніх мікронавантажень і автоматизованих станцій з великим циклом. Це основна модель для мікро-двонаправлених систем лінійного водіння.

Основна структура та особливості дизайну

     -- Режим приводу: подвійної дії (подача повітря як для висунення, так і для втягування). Діапазон отворів: Ø4 / 6 / 10 / 16 мм, охоплюючи мікро- та малі корисні навантаження.

     -- Структура: екструдований алюмінієвий корпус (оновлений із традиційної версії з латуні), на 55%~65% менша вага. Оснащений гумовими подушками з обох кінців для зменшення ударів і шуму.

     -- Універсальне кріплення: доступні 6 конфігурацій кріплення: базовий тип, кріплення на панелі, кріплення на фланці, кріплення на ніжці, кріплення на цапфі та кріплення на скобі для різнорієнтаційної установки.

     -- Сумісність із датчиками: усі специфікації побудовані з магнітним кільцем, підтримують установку двох магнітних перемикачів, включаючи мінімальний отвір Ø4 і хід 5 мм без додаткових кронштейнів.

     -- Матеріал і ущільнення: твердий анодований алюміній + NBR ущільнення, робота без масла, підходить для чистих або злегка жирних середовищ. Механічний термін служби ≥3 мільйонів циклів.

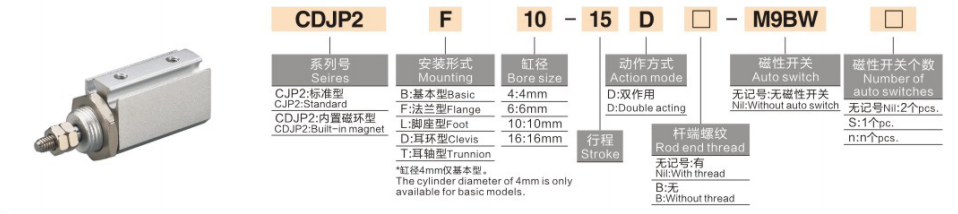

Повне правило кодування моделі

  1. Приклад моделі: CDJP2B10-15D-M9B

   2. Довідкові приклади стандартного замовлення

     -- CJP2B6-20D: отвір 6, хід 20, подвійної дії основного типу, без магнітного кільця

     -- CDJP2F4-10D: отвір 4, хід 10, кріплення на панелі, вбудоване магнітне кільце

     -- CDJP2B16-30D-2M9B: Діаметр 16, хід 30, базовий тип, оснащений двома перемикачами M9B

Універсальні основні технічні характеристики (@0,5 МПа, подвійної дії)

Основні конкурентні переваги

   1. Ультракороткий полегшений корпус

     -- Загальна довжина скорочена на 6~9,5 мм у порівнянні зі старою моделлю CJP, вага зменшена на 55%~65%, ідеально підходить для макета надзвичайно вузької установки.

   2. Стабільний двонаправлений вихід

     -- Конструкція подвійної дії без поворотної пружини. Двонаправлена ​​тяга на 30–50% вища, ніж у еквівалентних циліндрів односторонньої дії, підходить для корисного навантаження 100–5 кг.

   3. Висока частота та низький рівень шуму

     -- Гумова подушка + ущільнення з низьким коефіцієнтом тертя. Робоча швидкість 50~500 мм/с, стабільна швидкість понад 200 копій/хв, ударний шум ≤60 дБ.

   4. Багаторазове кріплення та повний стандарт магнітного кільця

     -- 6 монтажних форм адаптуються до складного компонування інструментів. Магнітне кільце, обладнане для всіх розмірів, навіть мінімальний отвір Ø4 підтримує подвійні магнітні перемикачі для зручного контролю положення.

   5. Безмасляний дизайн і тривалий термін служби

     -- Сумісність із чистими виробничими лініями. Загартований алюмінієвий корпус і зносостійкі ущільнення забезпечують стабільну роботу протягом ≥3 мільйонів циклів.

Варіанти монтажу та типові промислові застосування

    1. Монтажні форми

     -- Базовий тип (B): аксіальна фіксація кінцевої зовнішньої різьби для прямого натискання

     -- Тип панелі (F): корпус, вбудований у панель обладнання для ультратонкого макета

     -- Тип фланця (L): кріплення фланця з боку штанги для застосування вертикального навантаження

     -- Тип ніжки (T): кріплення для нижньої ніжки для горизонтального бокового штовхання та тяги

   2. Типові сценарії застосування

     -- 3C Electronics: захоплення мікрокомпонентів, виштовхування чіпа, тест на міцність кнопки, керування мініатюрним джигом

     -- Прецизійне обладнання: перемикання мікроклапана, позиціонування волокна, точне регулювання інструменту, приведення в дію мініатюрного повзунка

     -- Загальна автоматизація: високочастотне завантаження/розвантаження, відклеювання етикеток, передача заготовки з коротким ходом

     -- Медичні прилади: телескопічний рух невеликих інструментів, мікрорідинний двигун, вузли точного позиціонування

Порівняння вибору: мікроциліндри CJP2 VS CJ1 VS CJP

3-етапний посібник із швидкого вибору

   1. Вибір отвору на основі корисного навантаження

     -- Ø4 ≤0,5 кг；Ø6=0,5~1 кг；Ø10=1~3 кг；Ø16=3~5 кг. Резерв ≥30% запас міцності.

  2. Підтвердження інсульту

     -- Виберіть хід відповідно до необхідного ходу; віддавайте перевагу коротшим гребкам для стабільного високочастотного циклу.

   3. Зіставлення конфігурації

     -- Керування положенням із замкнутим контуром: обладнайте два магнітні перемикачі M9B для двонаправленого зворотного зв’язку щодо положення.

     -- Схема монтажу: тип панелі (F) для вбудованого обладнання; базовий тип (B) для осьової різьбової збірки.

Резюме одним реченням

     Компактний штифтовий пневматичний циліндр подвійної дії SOLH CJP2 має надкороткий легкий корпус, двонаправлену стабільну тягу, гумову подушку та 6 варіантів кріплення; Вбудоване магнітне кільце версії CDJP2, сумісне з перемикачами серії M9, ідеальний мікролінійний привод для двонаправлених короткотактних завдань у 3C, точних інструментах і медичному автоматизованому обладнанні.
