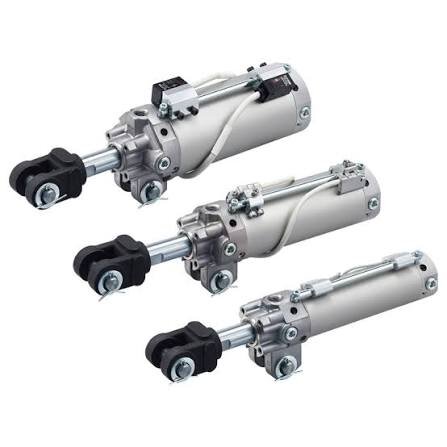

CKG1 (CKP1) Серія Затискний циліндр | Надпотужний циліндр, встановлений на штоку, з антимагнітними перемикачами

Бренд: SOLH від Richge Technology

1. Огляд продукту та основні структурні відмінності

     Серія SOLH CKG1/CKP1 — це потужні затискні циліндри, що монтуються на штоку, спеціально розроблені для зварювання та сильних магнітних перешкод. Ця серія доступна з діаметром отвору φ40/50/63 мм зі стандартним ходом від 50 мм до 200 мм і оснащена оригінальними магнітними перемикачами проти сильного магнітного поля, які підтримують монтаж у 3 напрямках. Завдяки компактній легкій конструкції, стабільній роботі в умовах інтенсивних магнітних перешкод, великій силі затиску та регульованій швидкості руху, він ідеально підходить для дугового зварювання/точкового зварювання, фіксації верстатів і автоматизованих затискних станцій для важкого навантаження. Серія поділяється на дві моделі: CKG1 зі стандартними вбудованими магнітними кільцями та CKP1 з потужними вбудованими магнітними кільцями для різних антимагнітних вимог.

1.1 Серія Функціональний підрозділ

     • CKG1 (стандартне магнітне кільце): сумісний з антимагнітними перемикачами D-P3DWA / D-P4DW. Підходить для звичайних сильних магнітних середовищ і сценаріїв дугового зварювання, захищених від бризок. Додаткові коди захисту від бризок: -XC88 / -XC89 / -XC91, що забезпечує економічну ефективність і стабільність захисту від перешкод для звичайних зварювальних станцій.

    • CKP1 (магнітне кільце високої потужності): Оснащений покращеними вбудованими сильними магнітними кільцями та сумісний із високоякісними антимагнітними перемикачами D-P79WSE / D-P74L / Z. Він забезпечує потужнішу антимагнітну перешкоду та більш стабільну індукцію сигналу, що ідеально підходить для робочих умов зварювання з сильним магнітним полем і високою частотою.

1.2 Унікальна стрижнева конструкція

     Монтажний стрижень магнітного перемикача вбудований у поршневий шток, що підтримує установку в 3 напрямках (верхній / лівий / правий). Вбудована компоновка дозволяє уникнути перешкод і механічних зіткнень приладів, забезпечуючи гнучке підключення та стабільне виявлення сигналу в компактних компонуваннях зварювальних пристроїв.

1.3 Компактне оновлення та взаємозамінний дизайн

     Оптимізована конструкція корпусу циліндра скорочує загальну довжину на 7 мм для моделі CKP1-40 із зменшенням загальної ваги на 7%. Модель φ63-150 мм важить лише 1,82 кг. Повністю взаємозамінні монтажні розміри з традиційною серією старого типу CK1, реалізуючи пряму заміну та оновлення без модифікації структур кріплення.

1.4 Висока міцність і довговічність

     Приймає двонаправлену керовану структуру подвійної дії зі стандартним двостороннім повітряним буфером для стабільного затискання та відпускання. Поршневий шток піддається твердому хромуванню, а корпус циліндра приймає тверде анодування, що забезпечує чудову зносостійкість і ударостійкість. Безмасляна конструкція адаптується до чистих середовищ і важких умов зварювання з низьким рівнем обслуговування.

2. Повні правила іменування моделей і приклади порядку

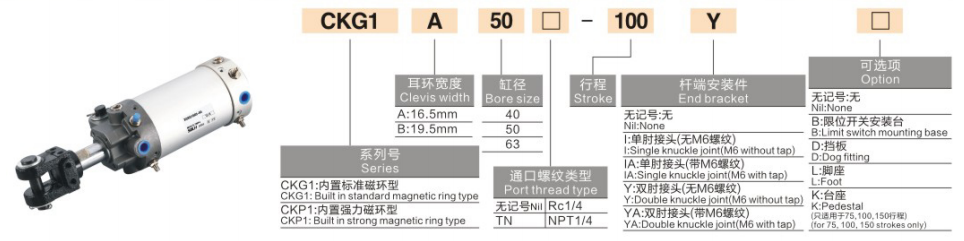

  1. Типові приклади моделей: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Приклади стандартного замовлення

     • Стандартна магнітна конфігурація CKG1: CKG1A63-50YZ-P4DWL (стандартне магнітне кільце, ширина ока 16,5 мм, отвір φ63, хід 50 мм, кріплення на стрижні, з антимагнітним перемикачем P4DWL)

     • Магнітна конфігурація високої потужності CKP1: CKP1B40-75Z-P79WSE (магнітне кільце високої потужності, ширина вуха для важких умов роботи 19,5 мм, отвір φ40, хід 75 мм, кріплення на штоку, з високоякісним антимагнітним перемикачем P79WSE)

3. Загальні технічні параметри (20 ℃, 0,5 МПа стандартні умови)

  3.1 Основні характеристики

     • Режим роботи: Подвійної дії (двонаправлене кероване затискання/відпускання)

     • Діапазон робочого тиску: 0,05~1,0 МПа; Випробувальний тиск: 1,5 МПа

     • Температура навколишнього середовища: -10℃~60℃ (з магнітним перемикачем); -10℃~70℃ (без перемикача)

     • Робоча швидкість поршня: 50~300 мм/с (регулювання швидкості різьби, корпус циліндра без виступу)

     • Буферний режим: стандартний подвійний повітряний буфер; додатковий покращений подвійний повітряний буфер (-X1515)

     • Режим змащення: Безмасляна робота

     • Функція магнітного перемикача: Професійна конструкція проти сильного магнітного поля, ексклюзивна установка на стрижні в трьох напрямках

3.2 Теоретична сила затиску (одиниця: кН при 0,5 МПа)

3.3 Вага продукту (одиниці: кг при 100 мм ходу)

4. Антисильний магнітний перемикач, що відповідає (основна перевага типу, встановленого на штанзі)

     Встановлення та екологічні переваги: Інтегрована структура стрижня перемикача підтримує довільну установку в 3 напрямках, ефективно уникаючи накопичення зварювального шлаку та механічних перешкод кріплення. Підібрані перемикачі мають професійний захист від бризок і пилу, повністю адаптуючись до суворих і складних зварювальних робочих середовищ зі стабільним і надійним вихідним сигналом.

5. Типові сценарії застосування

     • Станції зварювального обладнання: спеціалізується на дуговому та точковому зварюванні заготовок, позиціонуванні із захистом від бризок і фіксації зварювального інструменту. Професійний антимагнітний дизайн і захист від бризок вирішує проблеми дрейфу сигналу та збою під час зварювання в сильних магнітних середовищах.

     • Верстатний і обробний центр: Застосовується для фіксації заготовки під великим навантаженням, затискання форми та короткого точного позиціонування. Висока сила затиску та чудова здатність проти прогину забезпечують стабільну толерантність обробки.

     • Автоматизовані станції великого навантаження: Підходить для затискання важких піддонів, обмеження перенесення та позиціонування перекидного механізму. Він забезпечує послідовну та стабільну циклічну дію з сильною стійкістю до впливу зовнішнього середовища.

     • Робочі зони сильного магнітного поля: Ідеально підходить для станцій, узгоджених з електромагнітами, затискачів поблизу високочастотних двигунів і позиціонування в зонах сильних магнітних перешкод. Спеціальні антимагнітні перемикачі гарантують 100% надійність сигналів позиції.

6. Швидке порівняння серії CKG1 проти CKP1

7. 3-етапний посібник із швидкого вибору

   1. Вибір розміру отвору: Виберіть розмір отвору на основі фактичного затискного навантаження. Дотримуйтеся правила: теоретична сила затиску ≥ фактичне навантаження × 1,5 коефіцієнта безпеки. φ40 для невеликого навантаження, φ50 для середнього навантаження, φ63 для важких умов роботи.

   2. Вибір обведення: Стандартний хід коливається від 50 мм до 200 мм. Зарезервуйте 5~10 мм додаткового запасу ходу відповідно до висоти заготовки, щоб запобігти механічним перешкодам під час затискання.

   3. Відповідність конфігурації

￮ Магнітне кільце та перемикач: Виберіть CKG1 + P4DW для звичайних умов зварювання; виберіть CKP1 + P79WSE для високочастотних зварювальних станцій із високим рівнем перешкод.

￮ Специфікація ширини очей: C=12,5 мм для вузького місця встановлення; A=16,5 мм для стандартного загального використання; B=19,5 мм для сценаріїв затискання з великим навантаженням.

Резюме одним реченням

     Серія SOLH CKG1/CKP1, що монтується на штоку, є професійним антимагнітним пневматичним рішенням для зварювальної промисловості, оснащене 3-позиційним перемикачем, безмасляною роботою, стандартним повітряним буфером і змінним розміром установки. CKG1 забезпечує рентабельну магнітну характеристику проти змінного струму, тоді як оновлений CKP1 забезпечує чудові можливості захисту від перешкод змінного та постійного струму, обидва ідеальні для стабільного важкого затискання в складних сильних магнітних середовищах і зварювальних середовищах.
