Стандартний пневматичний циліндр ISO15552 серії CP96S (подвійна подушка для важких умов експлуатації)

Бренд: SOLH від Richge Technology

Огляд продукту

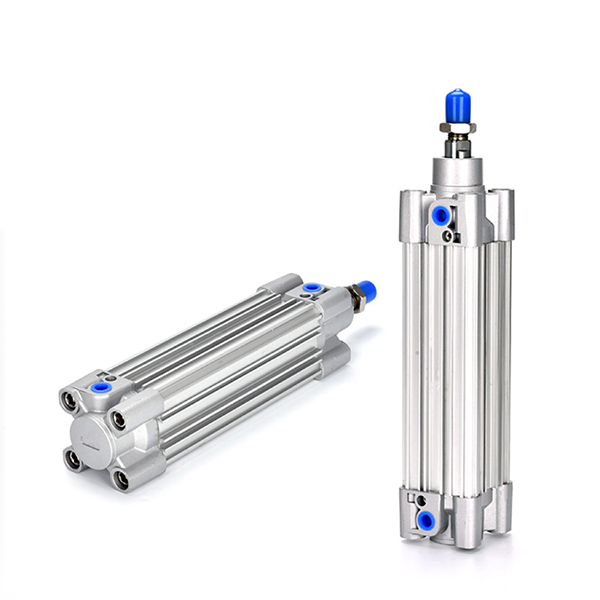

     Циліндр рульової тяги серії SOLH CP96S відповідає міжнародному стандарту ISO15552 / VDMA24562. Використовує стовбур з алюмінієвого профілю, оснащений подвійною системою амортизації (регульована повітряна подушка + гумова буферна накладка). Характеризується низьким рівнем шуму, високою жорсткістю, підходить для високошвидкісних, високочастотних зворотно-поступальних і довгохідних систем автоматизації. Прямий механічний зв'язок з оригінальною серією CP96S.

Основна структура та особливості дизайну

   1. Конструкція: профільна бочка з вбудованими тягами, на 15% легша за традиційні циліндри тяг. Подвійна подушка чудово поглинає торцевий удар і зменшує робочий шум.

   2. Матеріал: жорсткий анодований алюмінієвий ствол, високоміцні торцеві кришки, жорсткий хромований поршневий шток. Зносостійкість і тривалий термін служби.

   3. Варіанти операцій

     -- CP96S: однострижнева стандартна модель подвійної дії

     -- CP96SD (суфікс W): подвійний стрижень подвійної дії, відмінні характеристики проти скручування

     -- Суфікс -S: вбудоване магнітне кільце для магнітного перемикача

   4. Система амортизації: повітряна подушка + гумовий композитний буфер, ідеально підходить для високошвидкісної їзди 50~1000 мм/с.

   5. Висока жорсткість: прецизійно оброблені торцеві кришки, малий прогин поршневого штока, сильний опір зсуву.

   6. Сенсорний паз: зарезервовані слоти для магнітних перемикачів серії M9B, A93.

   7. Взаємозамінність: стандартні розміри ISO15552, сумісні з аксесуарами серій SE, SAI, DNC.

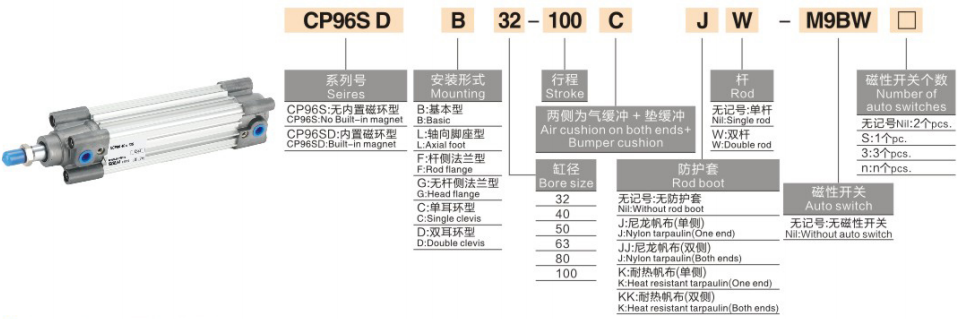

Повне правило кодування моделі

   1. Приклад моделі: CP96SB40-100W-S

   2. Приклади стандартного замовлення

     -- CP96SB50-200-S: Діаметр 50, хід 200, однострижневий, базовий тип з магнітом

     -- CP96SF63-150W: Діаметр 63, хід 150, подвійний стрижень, фланцеве кріплення стрижня

Основні технічні характеристики

Теоретична сила тяги та тяги при 0,5 МПа (один стрижень, одиниця: N)

Типи монтажу та похідні моделі

   1. Варіанти монтажу

     -- Основа, кріплення на ногах, передній/задній фланець, одинарна/подвійна скоба.

   2. Головний похідний ряд

     -- CP96S / CP96SD: модель з одним і подвійним стрижнем

     -- CP96SK: високотемпературний індивідуальний циліндр

     -- CP96SR: шток поршня з нержавіючої сталі для легкої корозії

3-етапний посібник із швидкого вибору

   1. Вибір стовбура: обчисліть необхідну тягу, запас запасу міцності ≥50%; віддайте перевагу CP96S для високої швидкості та низького рівня шуму.

   2. Підтвердження ходу: додайте запас безпеки 10~20 мм; максимальний стандартний хід 800 мм, налаштований до 2000 мм.

   3. Зіставлення конфігурації

     -- Відгук про положення: виберіть модель магніту -S з магнітними перемикачами M9B/A93;

     -- Кріплення: L кріплення для горизонтальних важких навантажень; F фланець для вертикального монтажу;

     -- Спеціальне середовище: виберіть CP96SK для високої температури, CP96SR для корозійного стану.

Резюме одним реченням

     Циліндр рульової тяги SOLH CP96S ISO15552 оснащений подвійною пневматичною та гумовою подушкою, високошвидкісним низьким рівнем шуму, сильною вантажопідйомністю проти зміщення, ідеальним потужним лінійним приводом для високочастотного обладнання для автоматизації експорту.
