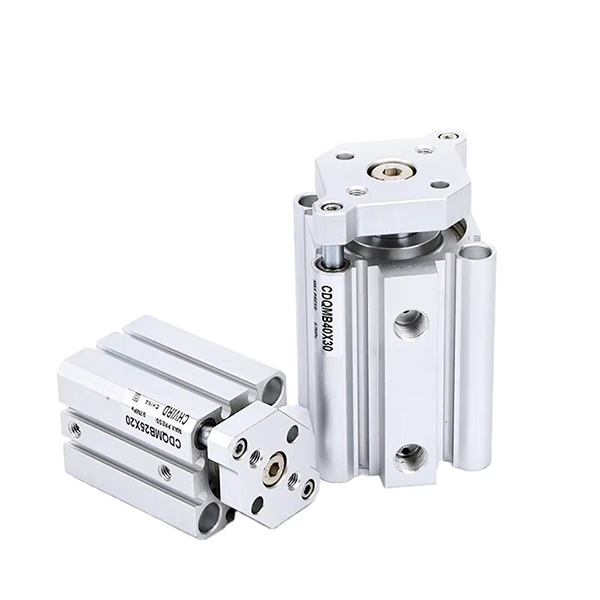

Керований тонкий пневматичний циліндр серії CQM

Бренд: SOLH від Richge Technology

Огляд продукту

     Тонкий керований циліндр високої жорсткості серії SOLH CQM, взаємозамінний з імпортованими CQM/CDQM. Вбудована подвійна направляюча штанга на основі тонкої циліндричної структури CQ2. Значно покращує стійкість до бічних навантажень і ефективність проти обертання. Така ж довжина корпусу, як і CQ2, додаткова зовнішня направляюча не потрібна. Монтажний розмір сумісний з CQ2/CQS, широко використовується для точного позиціонування, затискання та штовхання з боковим навантаженням.

Структура та основні характеристики

     -- Інтегрований тонкий циліндровий корпус + паралельні подвійні напрямні стрижні, монтажна пластина для навантаження на передньому кінці;

     -- Твердий анодований алюмінієвий ствол, хромований поршневий шток і напрямні;

     -- Варіанти: CQM (немагнітний), CDQM (з магнітом), довгострокова версія CQM-XB24;

     -- Бокова вантажопідйомність у 2–4 рази вища, ніж у стандартного циліндра CQ2, допуск на обертання ≤±0,2°;

     -- Стандартний гумовий буфер на обох кінцях, без опції повітряної подушки;

     -- Вбудований магніт CDQM для виявлення магнітного вимикача, гнучка установка датчика.

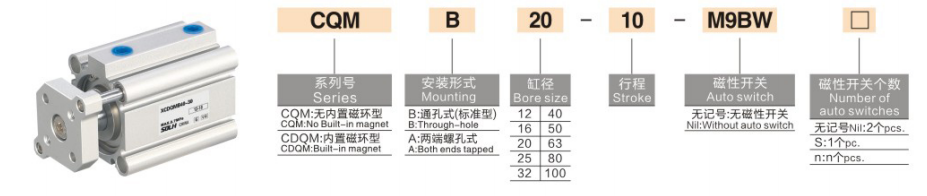

Правило кодування моделі

   1. Приклад: CDQMB20-50-M9B

     -- C: Вбудований магніт (CDQM); порожній = немагнітний (CQM)

     -- DQM: код серії для керованого тонкого циліндра

     -- B/A: Тип кріплення; B=наскрізний отвір; A=кінцевий різьбовий отвір

     -- 20: Розмір отвору: 12/16/20/25/32/40/50/63/80/100 мм

     -- 50: Довжина ходу 5~100 мм

     -- M9B: опція магнітного перемикача

Технічні характеристики

Теоретична тяга та сила тяги та максимальне бічне навантаження @0,5 МПа

Резюме одним реченням

     Тонкий пневматичний циліндр серії SOLH CQM із подвійною направляючою стрижнею з відмінною стійкістю до перекручування та високою боковою вантажопідйомністю, ідеальним прецизійним приводом для заміни стандартного циліндра CQ2 для автоматизованого затискання та позиціонування.
