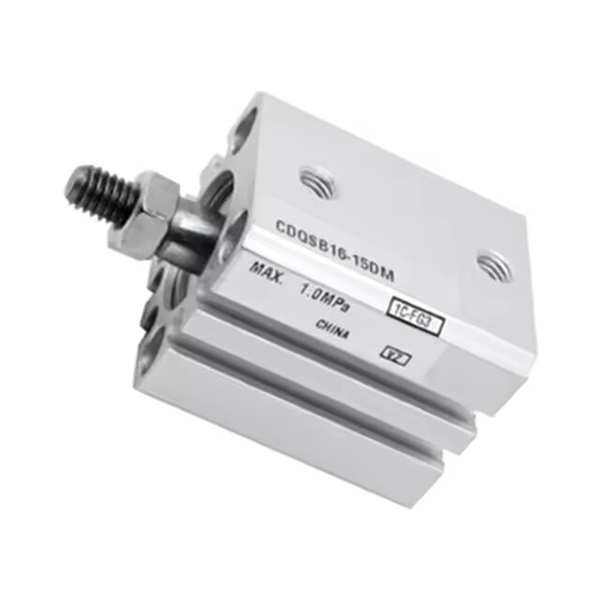

Компактний тонкий циліндр серії CQS

Бренд: SOLH від Richge Technology

Огляд продукту

     Тонкий компактний циліндр серії SOLH CQS взаємозамінний з серією SMC CQS. Призначений для обмеженого місця встановлення та високоточних застосувань з коротким ходом. Квадратний ультратонкий корпус, розмір отвору φ12~25 мм, оновлена ​​високоточна версія на основі серії CQ2. Широко використовується в напівпровідниковій, електроніці 3C і точних приладах автоматизації для затискання, штовхання та позиціонування.

Структура та основні характеристики

     -- Квадратний надтонкий корпус, коротша загальна довжина, ніж модель CQ2;

     -- Жорсткий анодований алюмінієвий ствол, хромований поршневий шток, висока жорсткість;

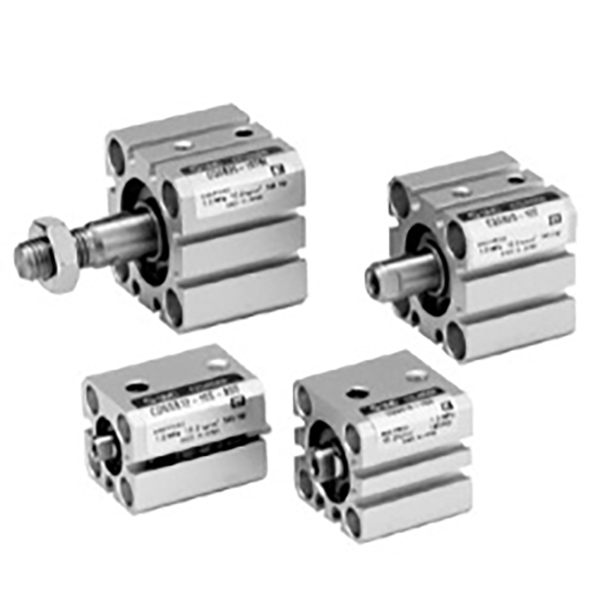

     -- Повні варіанти: стандартний одинарний стрижень, подвійний стрижень, неповоротний стрижень, довгострокова версія XB24;

     -- Вбудований магніт CDQS для визначення датчика положення; багатосторонні щілини для датчиків, датчик не виступає за межі циліндра;

     -- Фіксована гумова подушка з обох кінців, без повітряної подушки;

     -- Ущільнення з низьким коефіцієнтом тертя з масляним резервуаром, робота без масла, термін служби ≥5 мільйонів циклів.

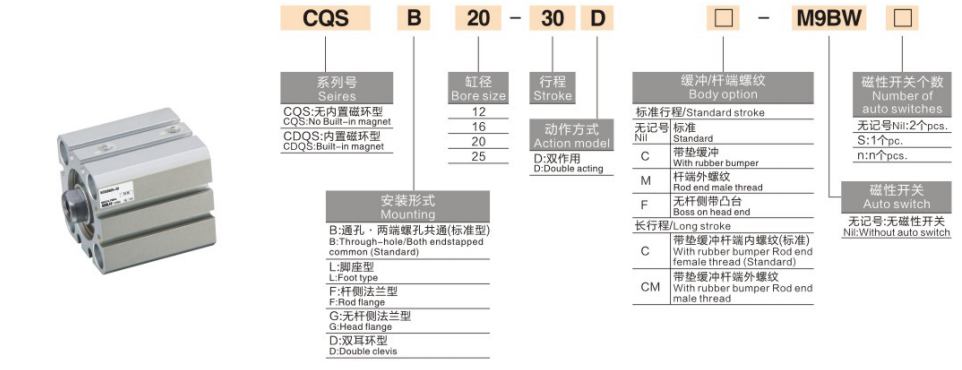

Правило кодування моделі

   1. Приклад: CDQSB20-50D-M9BW

     -- C: Вбудований магніт (CDQS); немає C = немагнітний CQS

     -- DQS: назва серії

     -- B=один стрижень; W=подвійний стрижень; K=необертовий стрижень; KW = подвійний стрижень проти обертання

     -- 20: Розмір отвору 12/16/20/25 мм

     -- 50: Довжина ходу 5~300 мм

     -- D: Нова стандартна структура

     -- M9BW: опція магнітного перемикача

Технічні характеристики

Теоретична сила тяги та тяги @0,5 МПа

Резюме одним реченням

     Ультракомпактний тонкий пневматичний циліндр SOLH CQS із кількома конструктивними варіантами, високою жорсткістю та коротким корпусом, ідеальний високоточний короткохідний привод для обмеженого простору 3C та напівпровідникового обладнання автоматизації.
