Поворотний циліндр із зубчатою рейкою серії CRA1 | Циліндр повороту середнього та важкого режиму з високим крутним моментом

Бренд: SOLH від Richge Technology

1. Огляд продукту та основні структурні характеристики

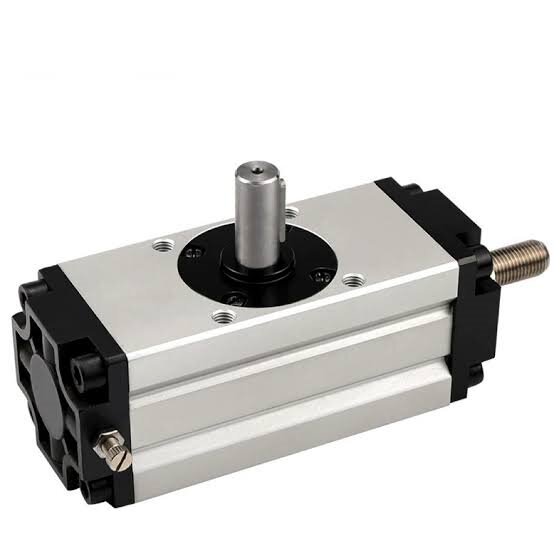

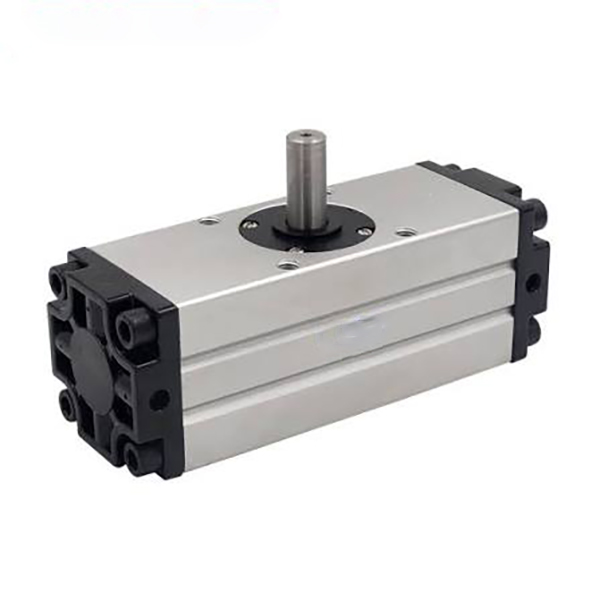

     Серія SOLH CRA1 — це професійний поворотний циліндр зубчатої рейки та шестерні середнього та важкого режиму, створений для коливального руху з високим крутним моментом. Цей циліндр має двопоршневу рейкову трансмісію, додаткову регульовану повітряну подушку, кілька стилів кріплення та різноманітні типи вихідного вала, що забезпечує розміри отворів від φ30 до φ100. Він ідеально адаптується до сценаріїв важкого навантаження від 10 до 50 кг, включаючи перевертання заготовки, промисловий привод клапана та індексування важких станцій, слугуючи основним роторним рішенням високої жорсткості для важких автоматизованих виробничих ліній.

  1.1 Високоміцна зубчаста рейка

     Завдяки двопоршневій синхронній рейковій трансмісії циліндр забезпечує потужний крутний момент і виняткову структурну жорсткість. Загальний люфт контролюється в межах ≤1°, тоді як версія з отвором φ30 забезпечує нульовий люфт. Це забезпечує надвисоку точність повторюваного позиціонування та стабільний обертальний рух в умовах великого навантаження.

  1.2 Надвисокий крутний момент

     Оптимізована структура трансмісії забезпечує найкращий у галузі показник крутного моменту. Модель з максимальним діаметром отвору φ100 видає крутний момент 108 Н·м при тиску повітря 0,5 МПа, що повністю відповідає вимогам високого крутного моменту для обертання важкої заготовки, приводу великого клапана та індексації важкого обладнання.

  1.3 Додаткова регульована повітряна подушка

     Z-тип оснащений подвійною регульованою структурою повітряного буфера, яка ефективно поглинає інерційний удар під час високочастотної роботи старт-стоп, зменшує механічну вібрацію та шум при роботі, а також захищає обладнання та заготовки, покращуючи загальну стабільність роботи та термін служби.

  1.4 Різноманітні варіанти монтажу та вала

     • Стилі монтажу: Базовий (B), ніжка (L), фланець (F) необов’язковий, підтримує гнучку установку для різних конструкцій обладнання та планування простору.

     • Типи валів: Доступний один вал (S), подвійний вал (W), вал зі шпонкою (Y), сумісний з різними способами підключення навантаження та вимогами до передачі крутного моменту проти ковзання.

  1.5 Компактна та міцна структура

     Оновлена ​​оптимізована структура зменшує ширину корпусу на 14% порівняно з традиційними старими моделями, значно економлячи місце для установки. Розроблено з двосторонніми сенсорними пазами для гнучкого монтажу магнітних перемикачів серії D-M9. Жорсткий анодований корпус циліндра і високозносостійкі ущільнювальні компоненти гарантують тривалу стабільну роботу.

  1.6 Без масла та довгий термін служби

     Стандартна безмасляна конструкція адаптується до чистих цехів і загальних умов промислової роботи без додаткового обслуговування мастила. Зносостійкі ущільнювачі преміум-класу та антикорозійний корпус циліндра значно подовжують безперервний термін служби при частій циклічній роботі.

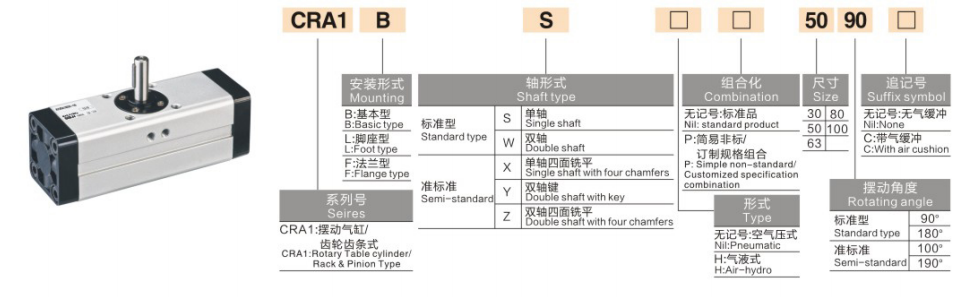

2. Повні правила іменування моделей і приклади порядку

  1. Типові приклади моделей: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Приклади стандартного замовлення

     • Стандартна небуферна модель: CRA1BS50-90 (отвір φ50, поворот 90°, один вал, базовий тип, без магнітного кільця)

     • Надміцна модель буфера: CDRA1BL80-180Z (отвір φ80, поворот на 180°, подвійний вал, опорна опора, магнітне кільце та подвійна повітряна подушка)

3. Загальні технічні параметри (20 ℃, 0,5 МПа стандартні умови)

  3.1 Основні характеристики

     • Режим роботи: зубчаста рейка подвійної дії

     • Робоча рідина: Стиснене повітря (робота без масла)

     • Температура навколишнього середовища: 0℃~60℃ (середовище без льоду)

     • Діапазон робочого тиску: 0,1~1,0 МПа; Випробувальний тиск: 1,5 МПа

     • Люфт: ≤1° (отвір φ30 забезпечує нульовий люфт)

     • Допуск на кут повороту: 0~+4°

     • Буферний режим: Небуферна / Двостороння регульована повітряна подушка (тип Z)

     • Магнітний перемикач: сумісний із серією D-M9, двостороннє кріплення в пазах

  3.2 Таблиця ключових параметрів продуктивності (@0,5 МПа)

4. Основні рекомендації щодо налаштування та вибору

  4.1 Вибір розміру отвору (на основі крутного моменту та навантаження)

     • φ30: Вихідний крутний момент 3,5 Н·м, підходить для застосувань із середнім навантаженням (≤10 кг), таких як перемикання малих клапанів та індексація мініатюрних станцій.

     • φ50: Вихідний крутний момент 9,3 Н·м, ідеально підходить для легкого та середнього навантаження (10–20 кг) заготовки, перевернутої на 90° та спрямованого позиціонування.

     • φ63: Вихідний крутний момент 17,0 Н·м, що ідеально відповідає завданням із керуванням із середнім навантаженням (20–30 кг) із важкими станціями та обертанням компонентів.

     • φ80: Вихідний крутний момент 32,0 Н·м, застосовний для середнього та важкого навантаження (30–40 кг) великого інструменту та поворотного позиціонування пристосувань.

     • φ100: надвисокий крутний момент 108 Н·м, призначений для механічного обертання з великим навантаженням (40–50 кг) і сценаріїв приводу великих промислових клапанів.

  4.2 Вибір кута повороту

     • Стандартний кут 90°: Призначений для повороту під прямим кутом і вертикального керування, широко використовується для завантаження/розвантаження заготовок і ортогонального перемикання станцій.

     • Стандартний кут 180°: Підходить для півциклу обертання та повного перевертання заготовки, реалізуючи двонаправлене позиціонування станції та операцію реверсу.

     • Спеціальний кут 100° / 190°: Спеціальні нестандартні кути для спеціального обладнання та персоналізовані вимоги до руху станції.

  4.3 Вибір буфера та функціональної конфігурації

     • Z Air Cushion: Обов’язковий для високочастотних і важких умов роботи, ефективно усуває торцевий удар, стабілізує точність позиціонування та зменшує робочий шум.

     • Версія магнітного кільця CDRA1: Вбудоване магнітне кільце для встановлення перемикача серії D-M9, що підтримує зворотний зв’язок сигналу позиції в реальному часі та автоматизоване керування з’єднанням ПЛК.

     • Відповідність типу валу: один вал (S) для загального універсального застосування; подвійний вал (W) для двонаправленого синхронного приводу; шпонковий вал (Y) для високих вимог до з’єднання проти крутного моменту та протиковзання.

5. Типові сценарії застосування

     • Важке перевертання заготовки: Надійне перевертання на 90°/180° і позиціонування заготовок вагою 10–50 кг на верстатах і автоматизованих конвеєрних лініях, з високою жорсткістю та малим люфтом для точного повторного руху.

     • Привід промислової арматури: Застосовується для автоматичного відкривання та закривання та дистанційного керування трубопровідною арматурою великого діаметру, наприклад поворотними та кульовими кранами, що забезпечує стабільну рушійну силу з високим крутним моментом.

     • Потужне автоматизоване індексування: Використовується для точного індексування 90°/180° і фіксованого позиціонування важких поворотних столів і інструментальних пристосувань на станціях складання та виявлення.

     • Важкі роботизовані суглоби: Служить як обертовий рушійний пристрій для важких з’єднань роботів і кінцевих ефекторів, що відповідає вимогам високої жорсткості та точного гойдання під високим навантаженням.

     • Логістика та пакувальне обладнання: Ідеально підходить для транспортування ящиків із важкими матеріалами та піддонів, штабелювання та позиціонування, адаптації до довгострокових циклічних умов роботи з високим вантажем.

6. 3-етапний посібник із швидкого вибору

     1. Підтвердження отвору: Розрахуйте фактичний крутний момент на основі ваги деталі та радіуса обертання з коефіцієнтом безпеки ≥2. Виберіть φ30 для ≤10 кг, φ50 для 10–20 кг, φ63 для 20–30 кг, φ80 для 30–40 кг, φ100 для 40–50 кг.

     2. Підтвердження кута: виберіть 90° для повороту під прямим кутом, 180° для напівциклового реверсування та спеціальні кути 100°/190° для індивідуальних вимог до руху.

     3. Підтвердження функції: оснащення повітряною подушкою Z для високочастотної роботи з великим навантаженням; вибрати магнітну версію CDRA1 для управління сигналом зворотного зв'язку; використовуйте Y-шпонковий вал для з'єднання проти ковзання з високим крутним моментом.

Резюме одним реченням

     Поворотний циліндр із зубчатою рейкою серії SOLH CRA1 забезпечує надвисокий крутний момент, наднизький люфт і додаткову продуктивність повітряного буфера, забезпечуючи високу жорсткість, стабільність і довговічність прецизійних роторних рішень для середніх і важких промислових застосувань перевертання, індексування та приводу клапанів вагою 10–50 кг.
