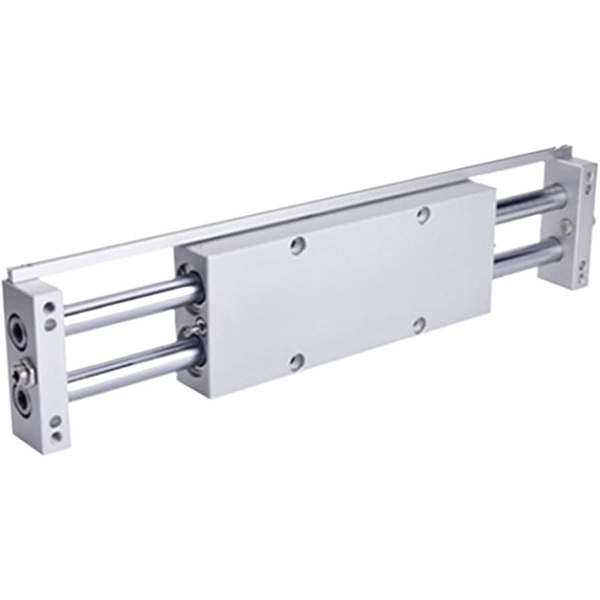

Серія CX2 Подвійний штоковий циліндр | Низькопрофільний пневматичний циліндр високої тяги

Бренд: SOLH від Richge Technology

Огляд продукту та основні структурні особливості

Серія SOLH CX2 — це професійний двопоршневий циліндр із двошатунним підшипником ковзання, який має наднизький профіль, подвійну потужність тяги, чудову точність запобігання обертанню та сильний опір бічним навантаженням. Він охоплює розміри отворів φ10 мм, φ15 мм і φ25 мм зі стандартним ходом від 25 мм до 200 мм. Ця серія, розроблена для компактного монтажного простору, точного спрямування та штовхання/витягування середнього вантажу, широко використовується на різних точних автоматизованих станціях. Розширені моделі, включаючи CXWM (підшипник ковзання з гідравлічним буфером) і CXWL (кульковий підшипник з гідравлічним буфером), доступні для умов роботи на високій швидкості та сильних ударах.

Ключові структурні переваги

• Подвійний стрижень із подвійною тягою: Завдяки інтегрованій структурі з подвійним поршнем і подвійним штоком теоретична тяга вдвічі більша, ніж у одноштокового циліндра з тим самим розміром отвору, що забезпечує потужну рушійну силу та чудову загальну жорсткість конструкції. Стандартна модель CX2 використовує високоточні підшипники ковзання для стабільного лінійного руху.

• Надвисока захист від обертання та точність позиціонування: Симетрична структура з подвійним стрижнем забезпечує надійну механічну дію проти обертання. Точність запобігання обертанню досягає ±0,1° (φ10) і ±0,02° (φ25), забезпечуючи видатну стабільність повторного позиціонування. Високоточна паралельна обробка між монтажною поверхнею та поршневими штоками значно підвищує стійкість до бічних і ексцентричних навантажень.

• Низькопрофільний і гнучкий багатонаправлений монтаж: Ультратонкий компактний корпус ідеально адаптується до вузького та обмеженого простору обладнання. І корпус циліндра, і торцева пластина підтримують стаціонарну установку, що забезпечує два режими роботи:корпус циліндра, закріплений рухомою кінцевою пластиною абокінцева пластина, закріплена на рухомому корпусі циліндра. Оснащений монтажними отворами з чотирьох боків і портами для трубопроводів у трьох напрямках, він підтримує кріплення зверху, знизу та збоку за допомогою гнучкого розташування повітряного трубопроводу.

• Плавна робота та тривалий термін служби: Зворотно-поступальна структура подвійної дії з подвійними гумовими буферами в стандартній конфігурації ефективно зменшує вплив руху та робочий шум. Додаткові версії гідравлічного амортизатора CXWM/CXWL забезпечують чудове поглинання ударів як для високошвидкісної, так і для низькошвидкісної роботи, забезпечуючи зниження шуму та ефективність амортизації, що не потребує обслуговування. Безмасляна конструкція адаптується до чистого робочого середовища та мінімізує щоденні витрати на технічне обслуговування.

Повні правила найменування моделі

Приклади моделей: CX2N15-50 | CX225-100-M9BW

Довідкові приклади стандартного замовлення

• CX210-25: отвір 10 мм, хід 25 мм, стандартний тип без магнітного перемикача

• CX215-75-2S: отвір 15 мм, хід 75 мм, подвійні магнітні перемикачі для виявлення подвійного положення

• CX2N25-100: діаметр отвору 25 мм, хід 100 мм, безмагнітний тип для чутливих до магнітного поля сценаріїв

Стандартні основні технічні параметри

(Стандартні умови випробувань: нормальна температура 20 ℃, номінальний тиск 0,5 МПа)

1. Загальні характеристики продуктивності

• Режим роботи: подвійної дії (двопоршневий синхронний привід)

• Діапазон робочого тиску: 0,15~0,7 МПа; Випробувальний тиск: 1,05 МПа

• Температура навколишнього середовища: -10 ℃ ~ 60 ℃ (звичайне середовище без льоду)

• Робоча швидкість поршня: 50~500 мм/с (стандарт CX2); до 800 мм/с (швидкісні версії CXWM/CXWL)

• Буферний режим: двосторонній гумовий буфер (стандарт); додатковий гідравлічний буфер для моделей CXWM/CXWL

• Режим змащення: Безмасляна робота без обслуговування, підходить для чистих промислових середовищ

2. Теоретичні дані подвійної тяги (одиниця: N)

3. Дані допустимого бокового крутного моменту (одиниці: Н·м)

4. Дані про вагу продукту (50 мм хід, одиниці: кг)

Типові сценарії застосування

• Точна передача матеріалу: Ідеально підходить для перекладу електронних і напівпровідникових деталей, обміну палет і штовхання/витягування джигів. Надвисока точність захисту від обертання забезпечує нульове зміщення під час високоточних процесів позиціонування та перенесення.

• Підйом середнього і важкого вантажу: Підходить для підйому заготовок виробничої лінії, викиду прес-форми та короткого ходу важкого вантажу. Унікальна конструкція з подвійною тягою та сильна антиексцентрична вантажопідйомність забезпечують стабільну та потужну динаміку.

• Станції автоматизації замкнутого простору: Ідеально підходить для встановлення обладнання з вузьким зазором, горизонтального компактного розташування та щільного багатоциліндрового розташування. Низькопрофільний корпус і конструкція кріплення в різних напрямках забезпечують максимальне використання простору.

• Висока чистота робочого середовища: Безмасляний і малопиловий дизайн адаптується до медичного, харчового та електронного точного обладнання. Додаткова безмагнітна (N-тип) версія ідеально підходить для чутливих до магнітного поля сценаріїв без магнітних перешкод.

Триетапний посібник із швидкого вибору

1. Вибір розміру отвору: Виберіть розмір отвору відповідно до фактичного робочого навантаження. Переконайтеся, що теоретична подвійна тяга ≥ фактичне навантаження × 1,5 з достатнім запасом безпеки. Надайте перевагу моделі з великим отвором φ25 для умов роботи з великими бічними навантаженнями.

2. Вибір обведення: Стандартний хід варіюється від 25 мм до 200 мм, вибирайте відповідно до фактичних потреб у ході. Віддавайте перевагу моделям буферів CXWM/CXWL для умов роботи з довгим ходом, високою швидкістю та частими ударами.

3. Вибір функціональної конфігурації

￮ Визначення подвійного кінцевого положення: виберіть конфігурацію подвійного магнітного перемикача 2S для точного позиціонування межі ходу.

￮ Умови роботи на високій швидкості та ударах: виберіть оновлені версії CXWM (підшипник ковзання + гідравлічний буфер) / CXWL (кульковий підшипник + гідравлічний буфер).

￮ Магнітно-чутливі сценарії: використовуйте безмагнітний циліндр типу N, щоб уникнути магнітних перешкод.

Резюме одним реченням

     Подвійний штоковий циліндр серії SOLH CX2 поєднує в собі подвійну потужність тяги, надвисоку точність запобігання обертанню, низькопрофільну компактну структуру та гнучкість монтажу в різних напрямках, забезпечуючи стабільні та надійні рішення для приводу середніх і важких навантажень для точного автоматизованого обладнання в обмеженому просторі.
