Подвійний штоковий циліндр серії CXS

Двоштоковий циліндр серії CXS | Компактний пневматичний циліндр високої жорсткості без обертання

Бренд: SOLH від Richge Technology

Огляд продукту та основна структура

     Серія SOLH CXS — це високоміцні здвоєні циліндри тонкого типу з інтегрованою конструкцією з подвійним поршнем і подвійним напрямним штоком. Завдяки коаксіальним подвійним штокам і синхронному подвійному поршневому приводу, він забезпечує майже подвоєну тягу порівняно з одноциліндровими в поєднанні з надточним ±0,1° нульового обертання. Завдяки чудовій жорсткості та сильному опору бічним навантаженням, цей циліндр не потребує додаткових напрямних аксесуарів, ідеально підходить для високоточного лінійного руху, такого як підбирання та розміщення, перенесення матеріалу, позиціонування та легке натискання в компактних автоматизованих просторах.

Основні структурні переваги

• Інтеграція подвійного поршня та подвійної направляючої тяги: Додаткові конфігурації підшипників ковзання (M) і кулькових підшипників (L) із повністю універсальними габаритними розмірами, сумісними з різними робочими умовами та бюджетами витрат.

• Стандартний магнітний і буферний дизайн: Вбудоване магнітне кільце (стандартний суфікс Z) резервує позиції для прямої установки магнітного вимикача без додаткових кронштейнів. Подвійний гумовий буфер входить у стандартну комплектацію; повітряний буфер є необов’язковим для моделей з великим отвором для усунення високошвидкісного удару.

• Вбудована висока жорсткість: Інтегрована двострижнева структура значно підвищує загальну стабільність конструкції, ефективно протистоячи бічним і ексцентричним навантаженням, забезпечуючи стабільну та повторювану точність лінійного руху.

Класифікація основних підсерій (тип підшипника та штока)

Серія CXS охоплює чотири основні моделі, які повністю відповідають низькошвидкісним і важким навантаженням, високошвидкісним прецизійним і двостороннім наскрізним робочим сценаріям для компактного обладнання автоматизації.

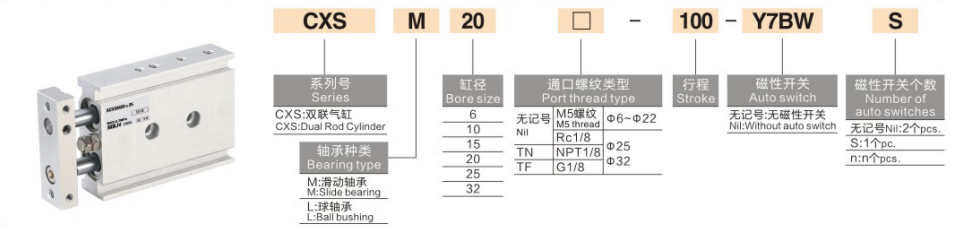

Повні правила найменування моделі

Приклад моделі: CXSM20-50Z-M9B

1. Визначення коду найменування

1. Код серії: CXS + тип підшипника та штока (M / L / WM / WL)

2. Розмір отвору: 6/10/15/20/25/32 мм (повний стандартний діапазон отворів)

3. Стандартний обведення: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100 мм (макс. хід: 100 мм)

4. Конфігурація буфера та магнітного кільця

￮ Z: Стандартна конфігурація (вбудоване магнітне кільце + подвійний гумовий буфер, сумісний із встановленням магнітного перемикача)

￮ AZ: Повітряний буфер (тільки для великих отворів φ20/25/32, для високошвидкісних і важких сценаріїв захисту від ударів)

￮ Без суфікса Z: Немагнітний тип (встановлення магнітного перемикача недоступне)

5. Магнітний перемикач: додаткові моделі D-M9B, D-A93, D-M9N та інші; безпосередньо встановлюється на бічні канавки направляючої штанги без монтажних кронштейнів

6. Пристрій блокування (необов'язково): R (фіксатор кінця втягування), P (фіксатор кінця кінця)

Загальні стандартні технічні параметри

(Стандартні умови тестування: нормальна температура 20 ℃, сухе повітря)

• Режим роботи: двопоршневий синхронний привід подвійної дії (подвійна потужність тяги)

• Діапазон робочого тиску: 0,1 ~ 0,7 МПа (мінімальний робочий тиск: 0,1 МПа)

• Доказовий тиск: 1,05 МПа

• Температура навколишнього середовища: -10 ℃ ~ 60 ℃ (звичайне середовище без льоду)

• Швидкість роботи: 30~300 мм/с (високошвидкісний тип CXSL до 400 мм/с)

• Точність проти обертання: ±0,1° (надвисока точність, майже нульове кручення)

• Буферний режим: Подвійний гумовий буфер як стандарт; повітряний буфер (AZ) необов'язковий для отворів φ20/25/32

• Розмір трубопроводу

￮ φ6/10/15: M5×0,8

￮ φ20/25/32: Rc1/8

• Спосіб монтажу: 3-стороннє кріплення (знизу / зверху / збоку), гнучка установка, що адаптується до різноманітних компонувань компактного обладнання

Теоретичні дані про тягу та натяг (@0,5 МПа, одиниця: Н)

Двопоршнева структура забезпечуєподвійна вихідна сила порівняно з однопоршневими циліндрами такого ж діаметру

Короткий посібник із вибору

1. Вибір типу підшипника та штока: Виберіть CXSM для зносостійких і важких умов роботи; виберіть CXSL для високошвидкісної та надзвичайно плавної роботи; Прийміть CXSWM/CXSWL для двостороннього прохідного виходу та двосторонніх операцій.

2. Вибір магнітної конфігурації: виберіть суфікс Z із вбудованим магнітним кільцем для визначення положення штриха; опустіть суфікс Z для немагнітних сценаріїв застосування.

3. Вибір конфігурації буфера: Обладнайте повітряний буфер AZ для високошвидкісних, довгих ходів і сильних робочих умов; прийняти стандартний гумовий буфер для звичайних загальних сценаріїв.

4. Вибір діаметра та ходу: підтвердити розмір отвору відповідно до фактичних вимог до тяги та навантаження; стандартний діапазон ходу становить 5~100 мм з максимальним обмеженням ходу 100 мм.

Резюме одним реченням

     Двоштоковий циліндр серії SOLH CXS має подвійний поршневий вихід із подвійною тягою, точність нульового обертання ±0,1°, високий опір поперечному навантаженню та додатковий повітряний буфер, що служить економічно ефективним високоточним приводним рішенням для компактних автоматизованих станцій позиціонування, пресування та передачі.
