Безштоковий циліндр магнітної муфти серії CY1 | Класична економічна базова модель

Бренд: SOLH від Richge Technology

CY1S
CY1L

Огляд продукту

     Серія SOLH CY1 — це класичний і економічний безштоковий циліндр з магнітною муфтою, який є основоположним попередником оновленої серії CY3. Він використовує безконтактну магнітну синхронну рушійну структуру, де внутрішній поршень і зовнішній повзунок рухаються одночасно через сильну магнітну силу. Завдяки повністю закритій роботі без витоків, компактній структурі та економічній продуктивності, він призначений для лінійного приводу з легким і середнім навантаженням і середньо-довгим ходом. З діапазоном отворів від φ6 до φ63 мм, стандартним ходом до 1000 мм і максимальним розширеним ходом 1500 мм, ця серія охоплює різноманітні напрямні моделі для задоволення різноманітних вимог, що робить її переважним бюджетним чистим приводом без штока для загальних автоматизованих виробничих ліній.

Основне позиціонування та структурні особливості

• Привід магнітної муфти та чиста продуктивність без витоку: Вбудовані високоміцні постійні магніти на поршні та ковзанні забезпечують немеханічну синхронну передачу. Повністю закритий корпус циліндра запобігає витоку повітря та викиду пилу, повністю адаптуючись до суворо чистих робочих середовищ в електроніці, медичному обладнанні та харчовій промисловості.

• Класична базова структура та висока вартість: Завдяки мінімалістичній механічній структурі з меншою кількістю компонентів серія CY1 ефективно знижує витрати на виробництво та пропонує вищу конкурентоспроможність, ніж оновлена ​​серія CY3. Базова модель CY1B не має інтегрованої монтажної поверхні та потребує подвійних опорних кронштейнів для встановлення. Оснащений базовою конфігурацією зносостійкого кільця та пилозахищеного кільця, він має мінімальний робочий тиск 0,18 МПа, має трохи менший термін служби, але повністю підходить для звичайних стандартних умов роботи.

• Диверсифіковані похідні моделі для повного покриття: Повна лінійка продуктів охоплює кілька типів напрямних, щоб відповідати різним вимогам до точності та навантаження:

• CY1B: базовий тип без направляючої конструкції та монтажної поверхні, що вимагає зовнішніх напрямних рейок і подвійних кронштейнів.

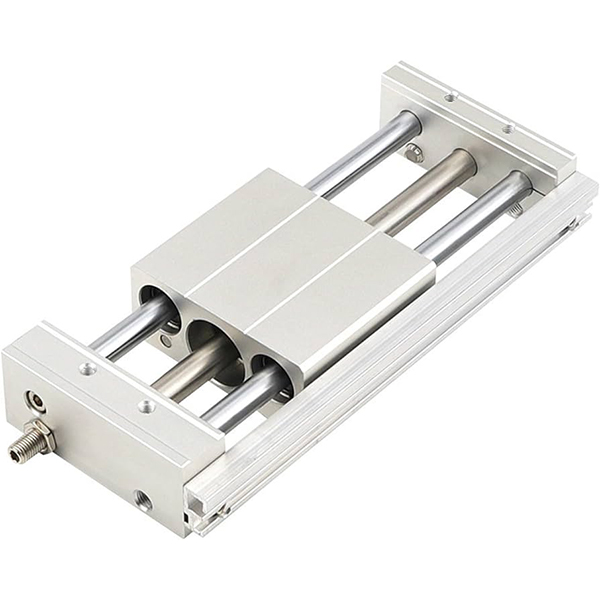

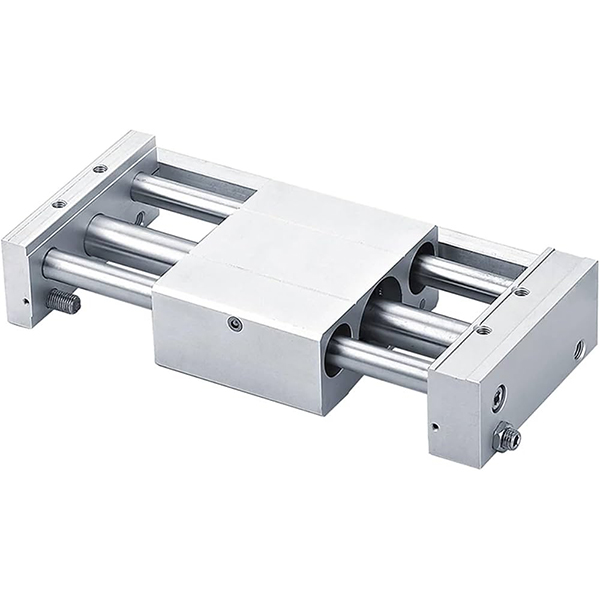

• CY1S: напрямна ковзання з вбудованим підшипником ковзання, що підтримує роботу з невеликим навантаженням без зовнішніх напрямних.

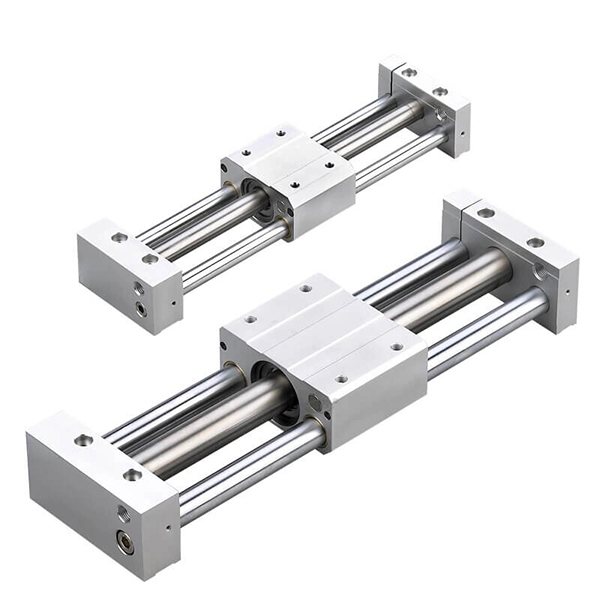

• CY1L: направляючий на кулькових підшипниках із надзвичайно плавним ковзанням і підвищеною вантажопідйомністю для стабільного високочастотного руху.

• CY1H: високоточний напрямний тип із відмінною повторюваною точністю позиціонування для сценаріїв точного перенесення.

• CY1F: низькопрофільний тонкий тип із зменшеною загальною висотою на 29%, ідеально підходить для надкомпактних місць встановлення обладнання.


• Стандартний буфер і додаткова високошвидкісна конфігурація: Стандартні подвійні гумові амортизатори ефективно поглинають робочий удар і зменшують шум при роботі. Додаткові зовнішні гідравлічні буфери підтримують стабільну роботу з максимальною швидкістю 500 мм/с для середньо-високошвидкісних циклічних умов роботи.

• Широка сумісність магнітних перемикачів: Зарезервовані універсальні канавки перемикача на корпусі циліндра сумісні з магнітними перемикачами серії D-M9 і D-A9, що дозволяє установку в довільному положенні та гнучкий зворотний зв’язок сигналу ходу.

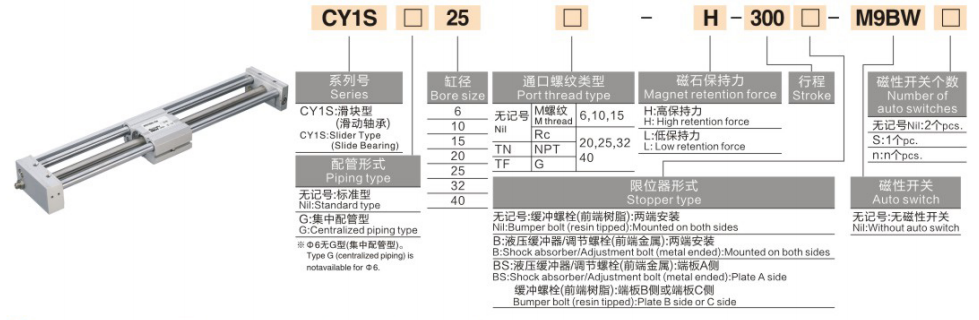

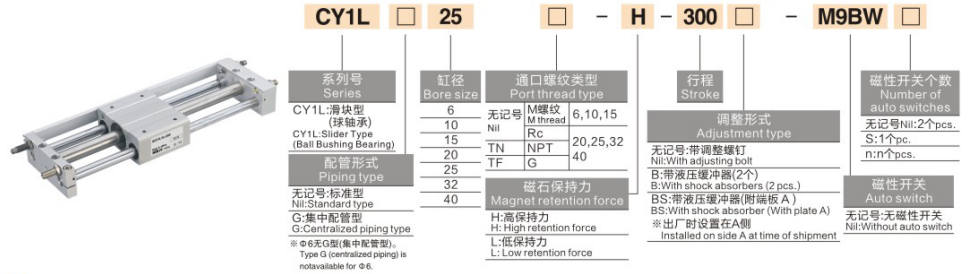

Повне правило кодування моделі

Приклади моделей: CY1B20-500 | CY1S40-800-M9PL

Довідкові приклади стандартного замовлення

• CY1B20-500: отвір 20 мм, хід 500 мм, базовий тип без магнітного перемикача

• CY1S40-800-M9PL: діаметр отвору 40 мм, хід 800 мм, напрямна ковзання з магнітним перемикачем положення

Основні технічні характеристики (20 ℃ стандартні умови)

1. Основні загальні характеристики

• Режим роботи: Безконтактна синхронна передача магнітної муфти подвійної дії

• Робоча рідина: Стиснене повітря (стандарт безмасляної роботи)

• Температура навколишнього середовища: 5~60 ℃ (робоче середовище без замерзання)

• Діапазон робочого тиску: 0,18~0,7 МПа; Випробувальний тиск: 1,05 МПа

• Стандартна робоча швидкість: 50~500 мм/с

• Буферний режим: Стандартний двосторонній гумовий буфер; додатковий зовнішній гідравлічний буфер для високошвидкісних сценаріїв

• Магнітна утримуюча сила: 49~2450 Н (збільшується поступово з розміром отвору)

2. Діаграма ключових параметрів продуктивності (@0,5 МПа)

Основні рекомендації щодо конфігурації та вибору

1. Вибір розміру отвору за навантаженням і тягою

• φ6~φ15 (Micro Light Duty): підходить для навантажень ≤2,5 кг, призначений для короткого ходу точних компонентів у мініатюрному точному електронному обладнанні.

• φ20~φ32 (загальний легкий режим): Підходить для легкого навантаження 4~10 кг, ідеально підходить для звичайних операцій штовхання та витягування з довгим ходом (≤1000 мм) на загальних автоматизованих виробничих лініях.

• φ40~φ63 (середній режим роботи): Застосовується для сценаріїв із середнім навантаженням 16~40 кг, ідеально адаптований до роботи з довгим ходом і високочастотних циклічних умов роботи в пакуванні та автоматизованому обладнанні логістики.

2. Вибір моделі та керівної системи

• CY1B Базовий тип: найвигідніша модель без вбудованої направляючої конструкції. Зовнішні лінійні напрямні є обов’язковими, підходять для бюджетних проектів і обладнання із зарезервованими напрямними конструкціями.

• CY1S Тип направляючої: Оснащений вбудованою направляючою підшипника ковзання, не потребує зовнішніх допоміжних напрямних для невеликих навантажень (≤10 кг), відрізняється простотою установки та широкою універсальністю.

• CY1L Направляючий кульковий підшипник: використовує високоточну шарикопідшипникову конструкцію з наднизьким опором ковзанню та подовженим терміном служби, спеціально розроблену для високошвидкісних і високочастотних циклічних умов роботи.

• CY1H Високоточний тип: Конфігурація з точним лінійним напрямним механізмом, що забезпечує точність повторного позиціонування до ±0,02 мм, застосовне для сценаріїв високоточного позиціонування та передачі на мікровідстань.

• Низькопрофільний тип CY1F: Оптимізована тонка конструкція зі зменшенням загальної висоти на 29%, що вирішує проблему обмеженого вертикального монтажного простору для компактного автоматизованого обладнання.

3. Вибір середовища та функціональної конфігурації

• Адаптація до чистого середовища: Конструкція безконтактної магнітної передачі без витоків і пилу відповідає гігієнічним стандартам виробництва; Моделі CY1S і CY1L є кращими для тривалої роботи в чистих приміщеннях.

• Високошвидкісне оновлення робочих умов: Оснащення зовнішніми гідравлічними буферами для усунення торцевого удару, стабільно підтримуючи швидкість безперервної роботи до 500 мм/с.

• Точний зворотний зв'язок позиції: сумісність з магнітними перемикачами серії D-M9 або серії D-A9 для реалізації багатоточкового позиціонування ходу та виведення сигналу в реальному часі.

Типові сценарії промислового застосування

• Передача матеріалу в чистій кімнаті: Магнітна з’єднувальна структура з нульовим забрудненням широко використовується для транспортування матеріалів на великій відстані в майстернях з виробництва напівпровідників і рідкокристалічних дисплеїв без пилу, що дозволяє уникнути вторинного забруднення чистого робочого середовища.

• Пакувальна лінія Переміщення заготовки: Конструкція з високою економічною ефективністю адаптується до довгострокового штовхання та витягування легких і середніх заготовок у харчовому та фармацевтичному пакувальному обладнанні з низькою частотою відмов і простим щоденним обслуговуванням.

• Автоматизоване обладнання управління дверима: Компактна структура без штока економить зовнішній простір для установки, підходить для довгого ходу відкривання та закривання приводу захисних дверей обладнання та пилових екранів.

• Позиціонування складальної лінії з довгим ходом: Співпрацює з відповідними направляючими модулями для досягнення стабільного точного позиціонування в межах 1~1,5 м наддовгого ходу, що відповідає вимогам безперервного циклічного позиціонування виробничих ліній.

• Економічне альтернативне рішення: Ідеальна дешева заміна дорогої серії CY3 в проектах автоматизації з обмеженим бюджетом, повністю задовольняючи основні вимоги до довгоходового лінійного приводу.

Порівняння основної продуктивності серії CY1 і CY3

Триетапний посібник із швидкого вибору

1. Підтвердження розміру отвору: Розрахуйте необхідну тягу на основі ваги вантажу з коефіцієнтом безпеки ≥2. Рекомендовані правила: ≤2,5 кг → φ15; 4~10 кг → φ32; 16~40 кг → φ63.

2. Підтвердження типу моделі: виберіть CY1B для наднизького бюджету; CY1S для невеликого навантаження без направляючої установки; CY1L для високошвидкісної високочастотної роботи; CY1H для вимог високоточного позиціонування.

3. Підтвердження специфікації ходу: виберіть стандартний хід 50~1000 мм для звичайного використання; додатковий подовжений хід до 1500 мм для потреб їзди на середні та великі відстані.

Резюме одним реченням

     Класичний безштоковий циліндр з магнітним з’єднанням серії SOLH CY1 — це економічний чистий привід без витоку з різноманітними напрямними моделями, який служить бюджетним базовим довгоходовим лінійним приводом для загальної автоматизації з легким і середнім навантаженням і обладнання для чистих приміщень.
