Безштоковий циліндр магнітної муфти серії CY3 | CY3B Basic / CY3R Тип прямого кріплення

Безштоковий циліндр магнітної муфти серії CY3 | CY3B Basic / CY3R Тип прямого кріплення

Бренд: SOLH від Richge Technology

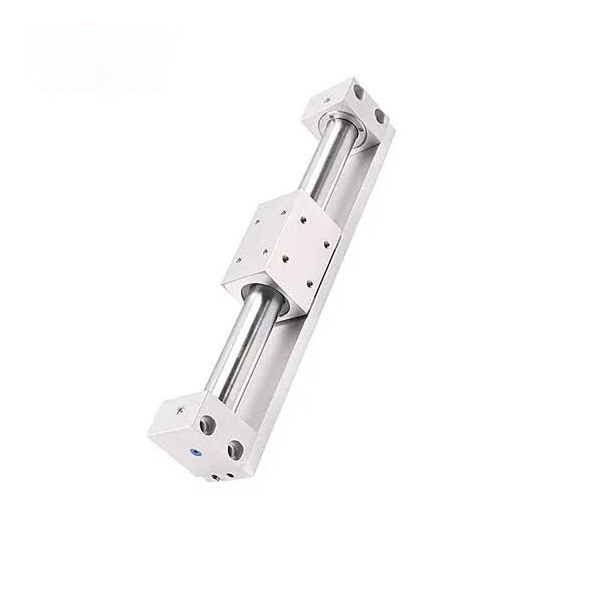

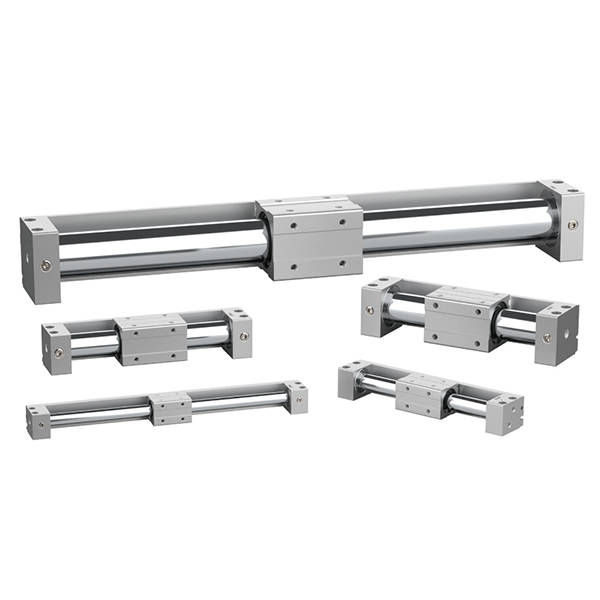

CY3R
CY3B

Огляд продукту

     Серія SOLH CY3 — це оновлений безштоковий циліндр з магнітним з’єднанням на основі класичної серії SMC CY1, розділений на дві основні моделі: базовий тип CY3B без монтажної поверхні та тип прямого монтажу CY3R. Він приймає повністю закриту структуру магнітної безконтактної передачі, реалізуючи синхронний рух внутрішнього поршня та зовнішнього повзунного столу за допомогою сильного магнітного з’єднання. Завдяки нульовим витокам, роботі без пилу та забруднення, наддовгому ходу та компактній установці, він широко застосовний для сценаріїв лінійного водіння чистого класу, легкого та середнього навантаження, на великі відстані. Завдяки діапазону отворів від φ6 до φ63 мм і максимальному ходу 5000 мм, він економить 50% місця для установки в порівнянні з традиційними циліндрами тяги і служить кращим чистим довгохідним приводним рішенням для автоматизованих виробничих ліній високого стандарту.

Основне позиціонування та структурні особливості

• Трансмісія з магнітною муфтою та чиста робота без витоку: Поршень і повзун використовують магнітне синхронне керування з повністю закритою конструкцією циліндра. Поршневий шток не виступає назовні, що забезпечує повну повітронепроникність, нульовий витік і нульове забруднення пилом. Він ідеально підходить для жорстких виробничих умов, таких як харчова промисловість, медичне обладнання та напівпровідникова електроніка.

• CY1 Оновлена ​​версія з підвищеною міцністю: У порівнянні з традиційною серією CY1, довжина зносостійкого кільця збільшена на 70%, що ефективно покращує несучу здатність і стабільність ковзання. Вбудований фіксатор мастила пилозахисного кільця утворює міцну захисну мастильну плівку, знижуючи мінімальний робочий тиск до 0,12 МПа та значно подовжуючи термін служби. За винятком специфікації φ6, усі інші моделі зберігають ті самі розміри кріплення, що й CY1, для прямої заміни та оновлення.

• Мінімалістична структура базового типу CY3B: Гладкий стовбур циліндра не має резервної монтажної поверхні та потребує двосторонніх опорних кронштейнів для фіксації. Посувний стіл не оснащений вбудованою направляючою конструкцією, тому зовнішні лінійні напрямні або направляючі стрижні є обов’язковими для запобігання ексцентричному навантаженню та несправності магнітної розв’язки.

• Стандартний гумовий буфер і опціональна високошвидкісна специфікація: Вбудовані подвійні гумові буфери поглинають робочий удар і зменшують шум при роботі для стабільної звичайної циклічної роботи. Додаткова високошвидкісна специфікація X160 підтримує максимальну робочу швидкість 1500 мм/с для адаптації до високочастотних умов роботи.

• Зручне встановлення магнітного вимикача: Попередньо зарезервовані канавки перемикача з обох боків корпусу циліндра сумісні з магнітними перемикачами серії D-M9, реалізуючи гнучкий і точний зворотний зв’язок у режимі реального часу для позиціонування ходу.

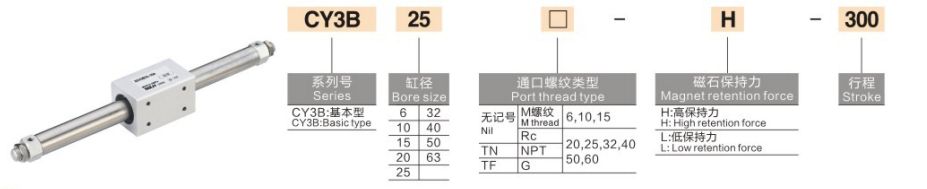

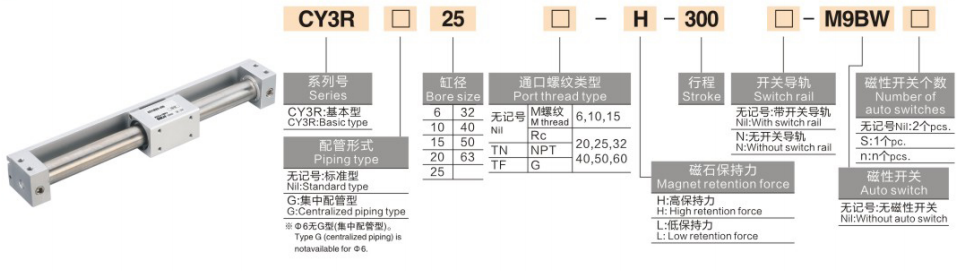

Повне правило кодування моделі

1. Приклади моделей: CY3B20-500 | CY3B40-800-M9PL

2. Довідкові приклади стандартного порядку

• CY3B20-500: отвір 20 мм, хід 500 мм, базовий тип без магнітного перемикача

• CY3B40-800-M9PL: отвір 40 мм, хід 800 мм, базовий тип з магнітним перемикачем положення

Основні технічні характеристики (20 ℃ стандартні умови)

1 Основні загальні характеристики

• Режим роботи: Магнітна муфта подвійної дії безконтактна передача

• Робоча рідина: Стиснене повітря (стандарт безмасляної роботи)

• Температура навколишнього середовища: 5~60 ℃ (без замерзання)

• Діапазон робочого тиску: 0,12~0,7 МПа; Доказовий тиск: 1,0 МПа

• Швидкість роботи: 50~500 мм/с (стандарт); макс. 1500 мм/с (додаткова високошвидкісна специфікація X160)

• Буферний режим: Стандартний двосторонній гумовий буфер

• Магнітна утримуюча сила: 19,6~2450 Н (збільшується з розміром отвору)

2 Таблиця ключових параметрів продуктивності (@0,5 МПа)

Основні рекомендації щодо конфігурації та вибору

1 Вибір розміру отвору за навантаженням і тягою

• φ6~φ15 (Micro Light Duty): підходить для навантажень ≤2,5 кг, призначений для короткого ходу точного перенесення міні-компонентів в електронному та медичному обладнанні.

• φ20~φ32 (загальний легкий режим): Підходить для легкого навантаження 4~10 кг, ідеально підходить для звичайного штовхання та витягування з довгим ходом (≤1000 мм) на загальних автоматизованих виробничих лініях.

• φ40~φ63 (середній режим роботи): Застосовується для сценаріїв із середнім навантаженням 16~40 кг, ідеально підходить для важких вантажів із довгим ходом і високочастотної циклічної роботи в харчовій та пакувальній промисловості.

Вибір двотактної та направляючої системи

• Діапазон ходу: стандартні кришки ходу 50~1000 мм; подовжений наддовгий хід до 5000 мм для особливих вимог на далекі відстані.

• Обов'язковий дизайн зовнішніх напрямних: Базовий тип CY3B не має вбудованої направляючої конструкції. Зовнішні лінійні ковзаючі рейки або направляючі стрижні повинні бути обладнані для підтримки навантаження та запобігання магнітної розв’язки, викликаної відхиленням ексцентричної сили.

• Стандартний спосіб кріплення: Фіксується додатковими двосторонніми опорними кронштейнами з підвішеним корпусом циліндра та нульовим контактним тертям, що забезпечує стабільну роботу магнітного з’єднання.

3 Вибір середовища та функціональної конфігурації

• Пріоритет для чистого середовища: Конструкція з нульовим витоком і захистом від забруднення адаптується до суворих безпилових і стерильних умов роботи в харчовій, медичній та електронних напівпровідникових галузях.

• Високошвидкісне оновлення робочих умов: Виберіть додаткову високошвидкісну специфікацію X160 (макс. 1500 мм/с), оснащену зовнішніми гідравлічними буферами для усунення ударів високої швидкості та забезпечення стабільної роботи.

• Точний зворотний зв'язок позиції: Оснащення магнітними перемикачами серії D-M9 для реалізації точного дво- чи багатоточкового позиціонування ходу та зворотного зв’язку.

CY3B проти CY3R | Порівняння відмінностей моделей

Типові сценарії промислового застосування

• Передача матеріалу в чистій кімнаті: Магнітна з’єднувальна структура без витоків і пилу ідеально підходить для транспортування матеріалів на великій відстані в електронних, напівпровідникових і медичних майстернях без пилу без забруднення чистого середовища.

• Лінії пакування харчових продуктів і напоїв: Цилиндр із стійкою до іржі нержавіючої сталі з поверхнею, що легко очищається, адаптується до гігієнічних стандартів виробництва, підходить для переміщення легких і середньонавантажених деталей у харчовому обладнанні з довгим ходом.

• Обладнання дверей і кришки водіння: Конструкція без розширення штока економить зовнішній простір, ідеально застосована для компактного відкривання та закривання з довгим ходом захисних дверей автоматизованого обладнання та екрануючих кришок.

• Платформа точного позиціонування з довгим ходом: Співпрацює із зовнішніми високоточними напрямними для досягнення стабільної повторюваної точності позиціонування, підходить для точного позиціонування на відстані 1–2 метри та циклічного транспортування складальних ліній.

• Компактна заміна циліндрів рульової тяги: вирішує проблему зайнятості простору традиційними циліндрами тяги в сценаріях з довгим ходом (>500 мм), зменшуючи загальний простір для встановлення обладнання на 50% для компактного дизайну обладнання.

Триетапний посібник із швидкого вибору

1. Підтвердження розміру отвору: Розрахуйте необхідну тягу на основі ваги вантажу з коефіцієнтом безпеки ≥2. Рекомендовані правила: ≤2,5 кг → φ15; 4~10 кг → φ32; 16~40 кг → φ63.

2. Підтвердження специфікації ходу: виберіть стандартний хід 50~1000 мм для звичайних вимог; виберіть розширену специфікацію для наддовгого ходу до 5000 мм.

3. Відповідність функціональної конфігурації: Пріоритетний вибір для чистих умов праці без забруднення; оновлення до високошвидкісної специфікації X160 + гідравлічний буфер для швидкої роботи; додати магнітні перемикачі серії D-M9 для визначення положення в реальному часі.

Резюме одним реченням

     Безштоковий циліндр із магнітним з’єднанням серії SOLH CY3 — це оновлений безмасляний привід чистого класу CY1 із нульовим витоком, наддовгим ходом 5000 мм, низьким початковим тиском і подвійними типами монтажу, що слугує оптимальним компактним довгоходовим лінійним приводом для легкого та середнього навантаження чистого автоматизованого обладнання.
