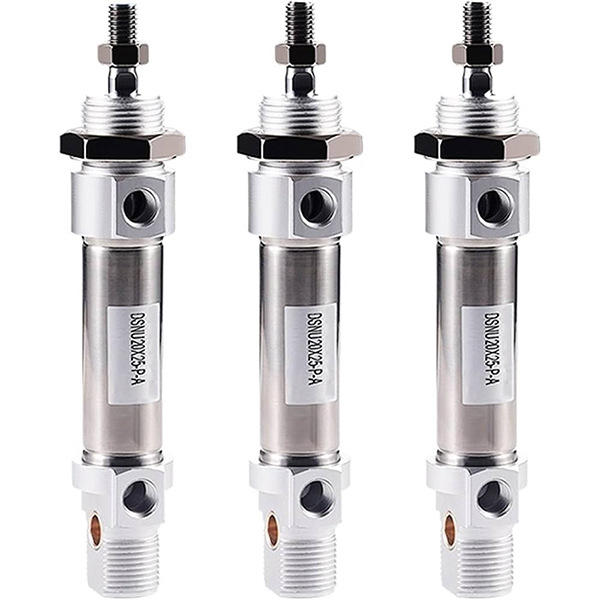

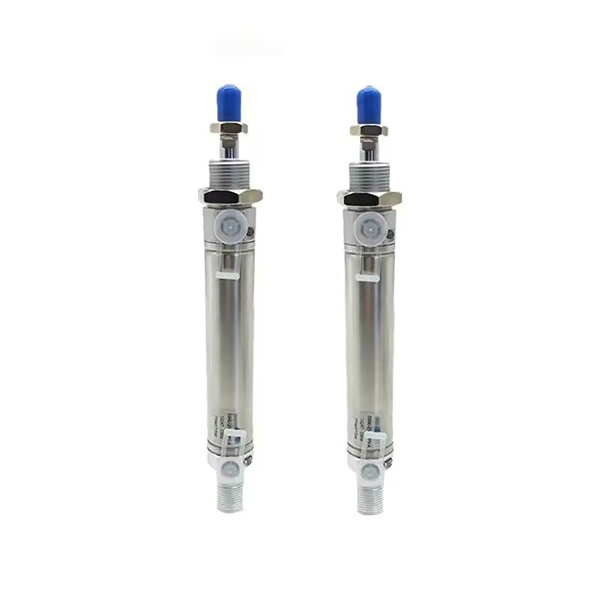

Міні-циліндр з нержавіючої сталі серії DSNU | Стандарт ISO 6432, стійкий до корозії пневматичний циліндр

Бренд: SOLH від Richge Technology

1. Огляд продукту та основні структурні характеристики

     Серія SOLH DSNU - це високоефективний міні-пневматичний циліндр з нержавіючої сталі, який повністю відповідає міжнародним стандартам ISO 6432 і CETOP RP52P. Він охоплює діапазон отворів від φ8 до φ63 мм, має повну трубку циліндра та поршневий шток із нержавіючої сталі SUS304, пневматичну амортизацію з саморегулюванням, чудову стійкість до корозії та надтривалий термін служби. Сумісний із серіями FESTO DSNU, SMC CM2 і Airtac MG, він широко використовується в харчовій, фармацевтичній, електронній, пакувальній, текстильній та спеціальних автоматизованих сценаріях із вологими, слабкими кислотами та слабкими лугами.

  1.1 Глобальний стандарт і повна взаємозамінність

     Виготовлений у суворій відповідності до універсальних промислових стандартів ISO 6432 і CETOP RP52P, усі монтажні розміри та характеристики інтерфейсу уніфіковані у всьому світі. Він досягає повної взаємозамінності з основними міні-циліндрами міжнародних брендів, підтримуючи заміну без модифікації та пакетне оновлення стандартного автоматизованого обладнання.

  1.2 Повністю стійка до корозії структура з нержавіючої сталі

     Використовується високоякісна трубка циліндра та поршневий шток із нержавіючої сталі SUS304, які поєднуються з кованими торцевими кришками з алюмінієвого сплаву. Інтегрована структура матеріалу забезпечує чудову стійкість до іржі, корозії та високу міцність, ідеально адаптуючись до суворих умов, таких як висока вологість, пил, слабка кислота та слабкий луг, значно перевищуючи звичайні алюмінієві міні-циліндри за довговічністю.

  1.3 Роликова гофрована тверда структура

     Застосування професійної технології ущільнення роликовим обтиском для з’єднання торцевої кришки з щільною та міцною загальною структурою, винятковою стійкістю до вібрації та стабільною роботою. Обтічна кругла пряма форма має просту конструкцію та зручне щоденне розбирання та технічне обслуговування, зменшуючи витрати на подальшу експлуатацію.

  1.4 Диверсифікований рух і компактні опції короткого типу

     • ДСНУ подвійної дії: Подвійний повітрозабірник із зворотно-поступальним рухом, найбільш універсальний стандартний тип для звичайної лінійної автоматизації.

     • ДСНУ-…-П односторонньої дії (виштовхування): пружинна висувна структура, автоматичне висування після збою живлення для сценаріїв безпечного скидання.

     • ДСНУ-…-R односторонньої дії (відступний): Структура з пружинним поверненням, автоматичне втягування після збою живлення для механізмів захисного позиціонування.

     • ДСНУ-…-ППВ Подушка саморегулююча: Двосторонній інтелектуальний саморегульований пневматичний буфер, ручне регулювання не потрібне, підходить для високошвидкісної роботи в повному діапазоні тиску.

     • ДСНУ-С Короткий тип: загальна довжина на 35 мм коротша, а ширина на 40% вужча, ніж стандартний тип, налаштований для сценаріїв встановлення в надвузькому просторі.

  1.5 Оновлена ​​подушка та система ущільнення з низьким коефіцієнтом тертя

     Стандартно оснащений еластичною буферною прокладкою (P) для основного зниження шуму та удару; додаткова інноваційна саморегулююча повітряна подушка PPV, адаптована до повного діапазону тиску 0,1~1,0 МПа з автоматичною адаптивною буферизацією для високошвидкісного частого руху. Оснащений двонаправленим композитним ущільненням із низьким коефіцієнтом тертя та вбудованою канавкою для зберігання масла, циліндр має наднизький стартовий тиск, стабільну роботу без масла та термін служби понад 8 мільйонів циклів.

  1.6 Точна конфігурація магнітної індукції

     Додаткове вбудоване магнітне кільце (код A) сумісне з магнітними перемикачами серії FESTO SMT і SMC M9B, реалізуючи точне визначення положення поршня в реальному часі та керування зв’язком сигналу ПЛК, підтримуючи автоматизоване позиціонування циклу та інтелектуальний моніторинг.

2. Повні правила іменування моделей і приклади порядку

 1. Типова структура моделі: ДСНУ25-100-ППВ-А-МК

  2. Приклади стандартного замовлення

     • Подвійна магнітна модель PPV Cushion: DSNU32-75-PPV-A-MQ (діаметр 32 мм, хід 75 мм, бічний фланець, оснащений магнітом)

     • Модель подвійної дії з еластичною подушкою короткого типу: DSNU-S20-50-P-A (діаметр 20 мм, хід 50 мм, ультракомпактний короткий корпус, оснащений магнітом)

     • Модель пружинного повернення односторонньої дії: DSNU16-30-R-P-A (діаметр 16 мм, хід 30 мм, пружинне відновлення, оснащений магнітом)

3. Основні технічні параметри (стандартний тип)

4. Довідкова таблиця теоретичної тяги та натягу 0,5 МПа (один стрижень)

  4.1 Дані про характеристики подвійної дії (DSNU).

  4.2 Дані про продуктивність односторонньої дії (DSNU-R з пружинним поверненням).

5. Монтажні форми та похідні моделі

  5.1 Різноманітні універсальні методи монтажу

     • Фланець бічного порту MQ: стандартне фіксоване кріплення на фланці з боковим входом повітря, найбільш універсальний тип для традиційної системи автоматизації

     • Фланець осьового порту MA: Конструкція осьового повітрозабірника, спеціально адаптована для обмеженого простору осьової установки

     • Пряме кріплення MH: Структура прямої фіксації торцевої кришки, ультратонкий корпус для встановлення у вузькому просторі

     • Затискний вузол КП: Вбудована функція блокування для довільної фіксації положення ходу та позиціонування проти зміщення

     • Передній/задній фланець FA/FB: Передній і задній пласкі фланцеві кріплення, повністю сумісні з монтажними аксесуарами стандарту ISO

  5.2 Основні похідні ряди

     • Стандарт ДСНУ: Універсальний тип подвійної дії з еластичним або повітряним буфером для загальної автоматизації

     • ДСНУ-С Короткий тип: Компактний укорочений корпус, ексклюзивний для сценаріїв встановлення в надвузькому просторі

     • ДСНУ-…-П/Р односторонньої дії: Моделі односторонньої дії з висувною/поворотною пружиною для безпечного скидання робочих умов

     • ДСНУ-…-ППВ Подушка саморегулююча: інтелектуальна адаптивна буферизація, бажана для високошвидкісної частої циклічної роботи

6. Порівняння вибору DSNU проти CM2 та MG

7. 3-етапний посібник із швидкого вибору

     1. Вибір отвору: Виберіть відповідний розмір отвору відповідно до фактичної ваги навантаження, залиште понад 50% запасу міцності. Надайте пріоритет серії DSNU для високошвидкісної роботи, стійкості до корозії та відповідності міжнародним стандартам.

     2. Вибір обведення: Фактичний робочий хід плюс запас безпеки 10~20 мм; дотримуватися стандартних обмежень ходу: подвійної дії ≤500 мм, одинарної дії ≤150 мм.

     3. Функціональна конфігурація: Виберіть саморегулюючу повітряну подушку PPV для високошвидкісної роботи (>500 мм/с); виберіть короткий тип DSNU-S для вузького монтажного простору; матч Магнітне кільце + перемикачі SMT/M9B для автоматичного визначення положення.

Резюме одним реченням

     Міні-циліндр із нержавіючої сталі SOLH DSNU ISO 6432 має повністю стійку до корозії конструкцію з нержавіючої сталі, самонастроювану інтелектуальну буферизацію, безмасляну роботу з тривалим терміном служби та різноманітні варіанти монтажу, служачи універсальним міні-циліндровим рішенням високого стандарту для харчової, фармацевтичної, електронної та обладнання для автоматизації суворих умов.
