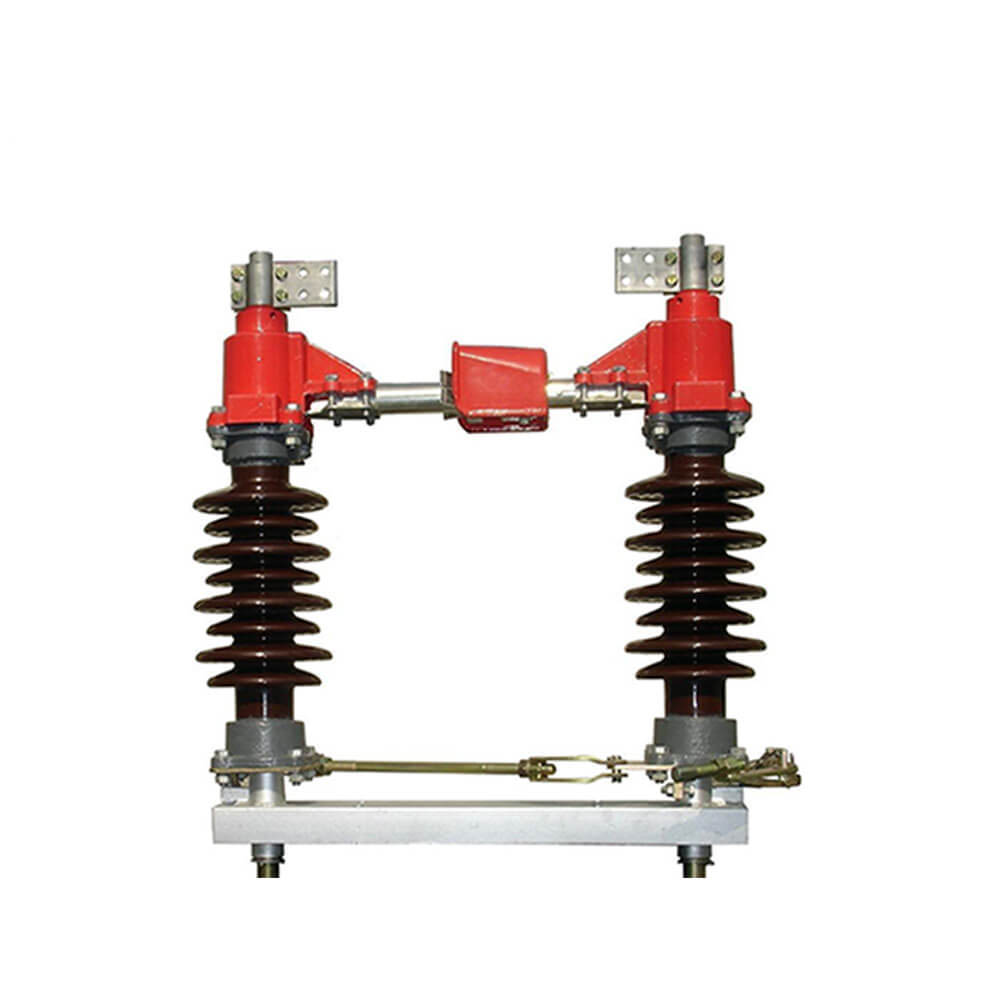

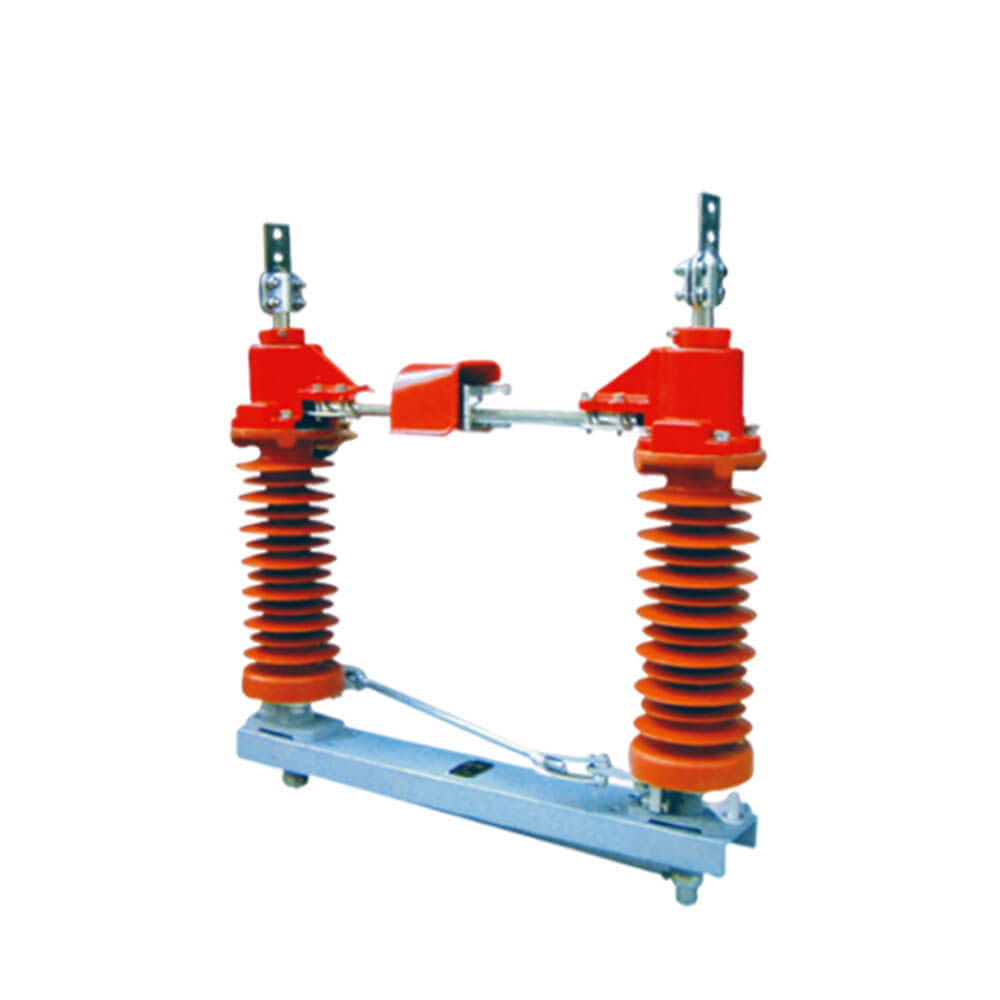

Електричний роз’єднувач змінного струму серії GW4 для зовнішнього використання 12 кВ 40,5 кВ з однополюсною ізоляцією

GW4-12(40.5) Зовнішній вимикач HV

  Роз’єднувач високої напруги є важливим комутаційним пристроєм в електричній системі електростанції та підстанції, який потрібно використовувати разом із автоматичним вимикачем високої напруги. Використовується для підключення, відключення або зміни ліній обладнання високої напруги в умовах напруги та навантаження. Його основними функціями є: забезпечення безпеки високовольтних електричних приладів і пристроїв під час технічного обслуговування, ізоляція напруги, не може бути використана та відключена, вхідний струм навантаження та струм короткого замикання, може використовуватися лише для деяких операцій перемикання, які не створюють сильної дуги, тобто він не має функції гасіння дуги; Залежно від місця встановлення, його можна розділити на внутрішній і зовнішній тип, відповідно до кількості ізоляційних стовпів, одиночний тип колонки, тип подвійної колонки та триколонковий тип, з додатковим обладнанням для кожного рівня напруги.

  GW4-12(40,5) зовнішній вимикач високої напруги змінного струму використовується для розмикання та замикання ланцюга з напругою, але без навантаження 50/60 Гц, 12(40,5) кВ системи живлення. Він відповідає стандартам IEC129-1984 Вимикач змінного струму та заземлювач і GB1985 та іншим відповідним стандартам.

Робочий механізм

  Роз'єднувач високої напруги може забезпечити безпеку високовольтних електричних приладів і пристроїв під час технічного обслуговування та відіграє роль ізоляції напруги. Його не можна використовувати для відключення, введення струму навантаження та розриву струму короткого замикання. Його можна використовувати лише для деяких операцій перемикання, які не створюють сильної дуги, тобто він не має функції гасіння дуги. Відповідно до різних місць установки, його можна розділити на внутрішній тип і зовнішній тип, і його можна розділити на внутрішній тип і зовнішній тип відповідно до кількості ізоляційних стовпів. Тип колони, тип подвійної колони та три колони типу, з додатковим обладнанням для кожного рівня напруги. Він також може надійно ізолювати вимкнуту частину високовольтного розподільного пристрою від частини під напругою, щоб забезпечити безпеку робіт з технічного обслуговування. Усі контакти високовольтного роз’єднувача оголені на повітрі з явними місцями розриву. Роз'єднувач не має дугогасного пристрою, тому його не можна використовувати для відключення струму навантаження або струму короткого замикання. Інакше під дією високої напруги в точці розриву виникне сильна дуга, яку важко самостійно загасити, і навіть може спричинити спалах (коротке замикання між фазами або фазами), спалити обладнання та поставити під загрозу особисту безпеку Це серйозний нещасний випадок «витягування роз’єднувача з навантаженням».

  Роз'єднувач високої напруги також можна використовувати для перемикання деяких ланцюгів для зміни режиму роботи системи. Наприклад, у схемі подвійної шини роз’єднувач високої напруги може бути використаний для перемикання робочого кола з однієї шини на іншу.

Особливість будови

 Цей вимикач складається з підставки, ізоляційної скоби, електричного матеріалу та механізму керування. На кожному стовпі є дві скоби, а електричне лезо встановлено на верхній частині кожної скоби, а точка з’єднання двох лез знаходиться між двома скобами. За допомогою робочого механізму дві лопаті можуть повертатися горизонтально на дев’яносто градусів, щоб закритися. Ми можемо з'єднати три однополюсних роз'єднувачі в триполюсний вимикач зв'язку через міжзв'язковий стрижень. Цей роз’єднувальний вимикач можна поєднати з ручним механізмом типу CS11 або CS17, у якому CS17 можна використовувати в роз’єднувальному вимикачі із заземлюючим фітингом. (механізм двигуна можна встановити відповідно до вимог користувача), розумна структура, гнучка робота; зручний монтаж, можливість використання однополюсного або триполюсного; велика відстань контакту, безпечна і надійна ізоляція. Тип заземлення є гнучким відповідно до вимог користувача, можна вибрати одинарне заземлення, подвійне заземлення або без заземлення.

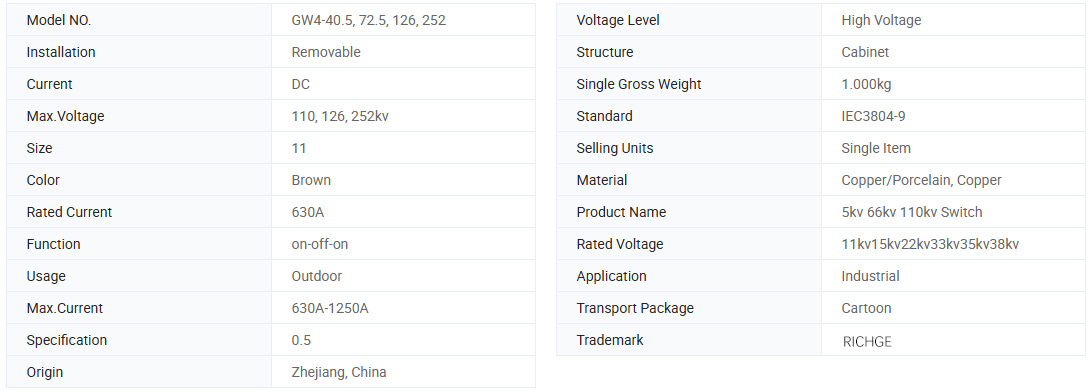

Основна інформація.

Технічний параметр

Модель	Номінальна напруга (кВ)	Номінальний струм (A)	Витримує струм (кА)	4s короткочасно витримує струм (кА)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

· Малювання

Використовуйте умови навколишнього середовища

1. Висота: ≤3000 м;

2. Температура навколишнього середовища: -25 ℃ ~ +40 ℃;

3. Швидкість вітру: ≤35 м/с;

4. Ступінь забруднення: ≤III;

5. Інтенсивність землетрусу: ≤8 градусів;

6. Відповідні випадки повинні бути вільними від легкозаймистих, вибухових речовин, їдкого газу.

Інструкції із замовлення

●Прийняти OEM&ODM: ТАК

●Сертифікат: CE, звіти про випробування

●Термін виготовлення: 7~ 12 робочих днів

●Гарантійний термін: 12 місяців

●Термін доставки: 15 днів

●Під час замовлення цього вимикача вкажіть характеристики моделі, номінальну напругу, номінальний струм та інші технічні дані.

● Якщо є особливі вимоги, ви можете домовитися про їх вирішення.
