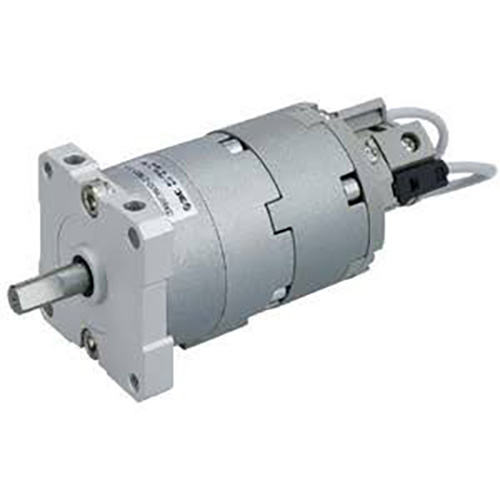

Поворотний привід лопастного типу з вільним кріпленням серії CRBU2

Бренд: SOLH від Richge Technology

Позиціонування продукту та основні структурні особливості

     Серія SOLH CRBU2 — це міні-лопастний поворотний циліндр, призначений для точних поворотних станцій з обмеженим простором, який має вільне кріплення в різних напрямках, ультратонкий легкий корпус, нульовий люфт у передачах і широкий кут повороту. Доступні розміри отворів: 10/15/20/30/40, з опціями з одинарною/подвійною лопаткою для задоволення різноманітних вимог обертання при невеликому навантаженні.

 1. Основні моменти дизайну

     -- Прямий привід лопаток (однолопатевий S / подвійний лопатевий D): відсутність зубчастої передачі, нульовий люфт, плавне обертання та надточне позиціонування

     -- Повний вільний монтаж циліндричних контурів: монтується зверху/знизу/ліворуч/праворуч/осьово без додаткових монтажних кронштейнів; На 12% легший за CRB2 для щільного компактного розміщення обладнання

     -- Повний діапазон кута повороту: одна лопатка 90°/180°/270°; Подвійна лопатка 90°/100°, максимальний кут повороту однієї лопаті до 270°

     -- Схема подвійного трубопроводу: стандартний бічний порт (без суфікса)/осьовий порт (суфікс E) для відповідності різним схемам прокладання трубопроводу

     -- Розширювані функціональні модулі: додатковий блок регулювання кута W і вбудоване магнітне кільце для встановлення магнітного перемикача; немає радіальних виступаючих частин для економії місця в шафі

     -- Ущільнювальна система преміум-класу з низьким витоком: спеціальне композитне ущільнення з вбудованим обмежувачем позиціонування, наднизький внутрішній витік, безмасляна робота, придатна для чистих виробничих середовищ

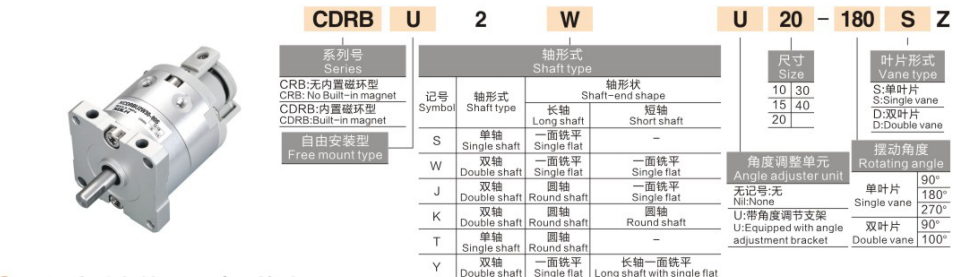

Повне правило іменування моделі

  1. Приклад моделі: CRBU2WU20-180SE-M9BW

 2. Довідкові приклади стандартного замовлення

     -- Стандартний однолопастний бічний порт: CRBU2-20-180S

     -- З регулюванням кута + подвійна лопатка: CRBU2W30-90D

     -- Осьовий порт + магнітний перемикач: CRBU2-15-270SE-M9B

Стандартні універсальні технічні характеристики (випробувальний тиск: 0,5 МПа)

  1. Загальні параметри продуктивності

     -- Діапазон робочого тиску: Розмір 10/15: 0,2~0,7 МПа; Розмір 20/30/40: 0,15~1,0 МПа

     -- Робоча температура навколишнього середовища: 5 ~ 60 ℃ (без обледеніння всередині повітропроводу)

     -- Точність кутового повторення позиціонування: ±0,01°, нульовий люфт, стабільне обертання

     -- Вбудований буфер: немає; зовнішній амортизатор, який налаштовується окремо

     -- Допустима кінетична енергія удару: 0,00015 ~ 0,04 Дж (збільшується пропорційно розміру отвору)

     -- Вимоги до змащування: заводська попередньо змащена безмасляна конструкція

  2. Таблиця теоретичного вихідного крутного моменту (одиниці: Н·м при 0,5 МПа)

  3. Посилання на вагу та габаритні розміри (специфікація 180°)

Основні конкурентні переваги

  1. Монтаж у різних напрямках економить простір

     -- Циліндричний гладкий корпус кріпиться гвинтами на будь-якій поверхні без скоб; На 12% легший корпус, оптимальний вибір для дуже компактних інтегрованих рам обладнання

  2. Надточне кутове позиціонування без люфту

     -- Прямий лопатевий привід усуває зазор у зачепленні шестерень, надплавне обертання з точністю повторення ±0,01° для станцій контролю кута з високою точністю

  3. Широкий регульований діапазон гойдання з додатковим блоком зупинки

     -- Максимальний кут повороту однієї лопаті 270°; Модуль регулювання кута W дозволяє плавно регулювати хід 0~240°, зручну точну настройку кута з кількома станціями

  4. Подвійна лопатка забезпечує подвоєний крутний момент під ідентичним контуром

     -- Такі самі зовнішні розміри, модель D з подвійною лопаткою забезпечує подвійний крутний момент, ніж одиночна лопатка S, щоб витримувати більші обертові навантаження

  5. Безмасляна ущільнювальна структура з тривалим терміном служби

     -- Композитне ущільнення з низьким коефіцієнтом тертя, термін служби понад 5 мільйонів циклів перемикання, сумісний із звичайною майстернею та чистими виробничими лініями без пилу

Методи монтажу та типові промислові застосування

  1. Дві основні монтажні форми

     -- Безпосередній монтаж на корпусі: гвинти фіксуються на будь-якій циліндричній поверхні, можлива аксіальна/радіальна установка, швидке розбирання та заміна

     -- Комбіноване кріплення допоміжної плоскої пластини: кріплення горизонтально або вертикально за допомогою монтажної пластини, ідеально підходить для кінцевого ефектора робота, прихованого встановлення збоку та зверху обладнання

  2. Типові сценарії застосування

     -- 3C Electronics Automation: перевертання міні-компонентів, поворотне позиціонування камери, перемикання кута джига, поворотна індексація інспекційної станції

     -- Лінії прецизійного складання: поворотний механізм затягування гвинтів, регулювання кута обжиму клем, обертання легкої заготовки на 180°

     -- Пакувальні машини: обертання перегородки матеріалу, точне налаштування кута прикріплення етикетки, ротаційна подача з коротким ходом

     -- Загальне обладнання для автоматизації: поворотний перемикач дверцят обладнання, перемикання виробничих станцій, високочастотне зворотно-поступальне обертання легкого навантаження

Порівняння вибору: роторний привід CRBU2 із вільним кріпленням і стандартним кріпленням CRB2

3-етапний посібник із швидкого вибору

  1. Вибір розміру отвору на основі крутного навантаження

     -- Розрахуйте фактичний робочий крутний момент, виберіть модель із 50% запасом крутного моменту:

     -- 10 ≤0,13 Н·м / 15 ≤0,33 Н·м / 20 ≤0,82 Н·м / 30 ≤2,06 Н·м / 40 ≤3,92 Н·м

  2. Вибір типу лопатки

     -- Легке навантаження з низьким крутним моментом → S одна лопатка; Високе важке обертове навантаження → D подвійна лопатка (подвійний вихід крутного моменту)

  3. Зіставлення конфігурації

     -- Потрібне точне налаштування кута: додайте суфікс W одиниці регулювання кута (0~240° з плавним регулюванням)

     -- Зворотній зв'язок сигналу позиції ПЛК: обладнайте магнітний перемикач M9B/M9BW для виявлення межі обертання у двох напрямках

     -- Вимога прокладки трубопроводу: пусте для стандартного бічного порту, суфікс E для осьового центрального повітряного порту

Резюме одним реченням

     Поворотний циліндр SOLH CRBU2 з лопатками для вільного монтажу має довільну установку без кронштейнів, точність нульового люфту ±0,01°, варіанти подвійного крутного моменту з одинарною/подвійною лопаткою та бокове/осьове розташування повітряних отворів, з додатковим регулятором кута W і магнітним перемикачем M9BW, легке компактне рішення для 3C, точне складання та пакування з легким поворотним обертанням станції.
