3/2-ходовий ручний шиберний клапан серії HSV | Прохідний пневматичний перемикач джерела

Бренд: SOLH від Richge Technology | 3/2-ходовий самоблокуючий ручний шиберний клапан для пневматичної схеми ручного ввімкнення-вимкнення та скидання тиску

1. Огляд продукту

     Серія SOLH HSV є стандартною3/2 ходовий ручний пневматичний клапан з прямим рукавом push-pull, повністю сумісний зі специфікаціями серії AirTAC HSV і універсально взаємозамінний з вітчизняними еквівалентними моделями. Завдяки непружинній самоблокувальній конструкції він забезпечує подачу повітря за допомогою штовхання вперед і скидання тиску за допомогою витягування назад. Завдяки вбудованій логіці вихлопу, клапан миттєво скидає залишковий тиск із задніх трубопроводів при закритті. Він професійно використовується як ручний головний вимикач для пневматичних розгалужених ланцюгів і запобіжний клапан відсікання повітря для обслуговування обладнання, що забезпечує стабільне самоблокування та безпечне скидання тиску.

  1.1 Основна логіка повітряного порту та принцип роботи

     • Визначення повітряного порту: P (вхід повітря), A (робочий вихід), R (вбудований випускний отвір)

     • Нормально закритий стан: ланцюг P-A від’єднано, ланцюг A-R розімкнуто для постійного вихлопу

     • Робочий стан Push: контур P-A підключений для подачі повітря, контур A-R закритий для підтримки тиску

     • Функція експлуатації: Осьовий рукав Push-Pull з механічною самоблокуючою структурою, без відхилення положення після відпускання рук

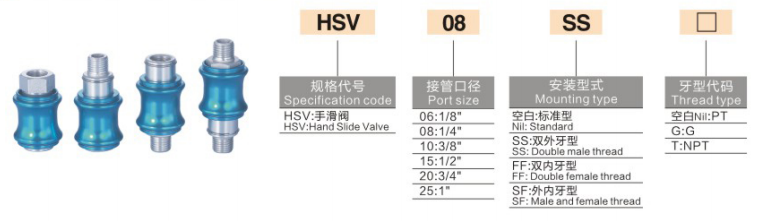

2. Правила кодування моделі та специфікації потоків

  Логіка кодування: HSV [Розмір порту] - [Код структури потоку] + [Код типу потоку]

 2.1 Специфікація розміру порту

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Суфіксний код структури потоку

     • SF: Стандартна структура, одна зовнішня різьба + одна внутрішня різьба (найпоширеніша модель)

     • SS: Подвійна зовнішня різьба на обох кінцях

     • FF: Подвійна внутрішня різьба на обох кінцях

  2.3 Код типу потоку

     • За замовчуванням: конічна різьба PT

     • G: британська стандартна паралельна різьба

     • T: конічна різьба NPT американського стандарту

  Приклад моделі: HSV08-SF | Порт G1/4, стандартний ручний шиберний клапан з однією зовнішньою та однією внутрішньою різьбою, найпоширеніша специфікація на ринку

 2.4 Параметри основних специфікацій повної серії

3. Основні технічні параметри

4. Переваги структурного ядра

     • Наскрізне встановлення: Призначений для послідовного з’єднання в пневматичних відгалужувальних трубопроводах, підстава не потрібна, може мати пряме різьблення та встановлюватися в середині повітряних труб для простого та компактного компонування.

     • Безпечна 3/2-ходова логіка скидання тиску: Потягніть, щоб перекрити вхід повітря та скинути весь залишковий тиск із задніх циліндрів і трубопроводів; натисніть, щоб відновити подачу повітря та утримання тиску. Ефективно усуває небезпеку залишкового тиску під час обслуговування обладнання.

     • Надійне самоблокування: Механічне позиціонування, що самоблокується, без скидання пружини, стабільне положення після роботи, відсутність випадкового зміщення або витоку повітря.

     • Диверсифіковане зіставлення потоків: Необов’язкові різні структури та типи різьби, ідеально сумісні з швидкознімними з’єднаннями, внутрішніми різьбовими з’єднаннями та повітропроводами KQ2 для гнучкої збірки на місці.

     • Міцна антикорозійна структура: Твердий анодований алюмінієвий корпус і шпуля з нержавіючої сталі забезпечують зносостійкість, стійкість до окислення та тривалу стабільну роботу в складних умовах.

5. Відмінність у виборі: ручний золотник HSV проти ручного поворотного клапана 4HV

6. Типові сценарії застосування

     • Контроль відгалуження з одним циліндром: Встановлюється між джерелом повітря та електромагнітним клапаном для ручного відключення повітря та скидання залишкового тиску для відключення обладнання та обслуговування.

     • Основне відсікання повітря обладнання: Встановлюється на головному повітрозабірному трубопроводі інструментального обладнання для загального швидкого скидання тиску та безпечного відключення.

     • Комутація вакуумного ланцюга: Застосовується до відгалужених ланцюгів вакуумного насоса для ручного керування пуском і зупинкою; потягніть клапан, щоб швидко скинути вакуумний тиск і забезпечити безпечну роботу.

Резюме одним реченням

     Серія SOLH HSV — це 3/2-ходовий самоблокуючий прямий ручний шиберний клапан із вбудованою функцією скидання тиску. Завдяки роботі без мастила, різноманітним варіантам різьблення та логіці безпечного випуску залишкового тиску, це стандартний ручний клапан перемикання джерела повітря для обслуговування пневматичного контуру та керування вмиканням-вимкненням гілок.
